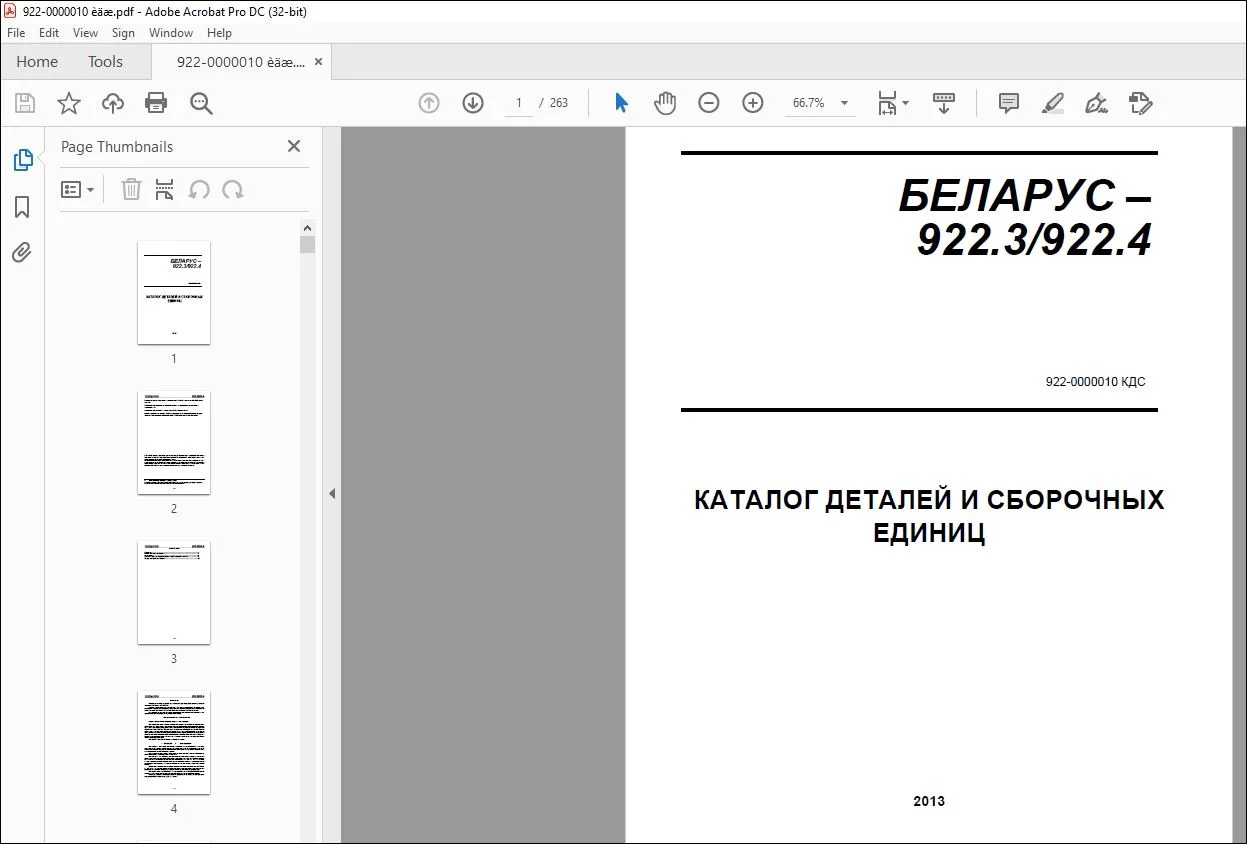

БЕЛАРУС 922.3 922.4 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ 922-0000010 КДС – СКАЧАТЬ PDF
ДЕТАЛИ ФАЙЛА:
БЕЛАРУС 922.3 922.4 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ 922-0000010 КДС – СКАЧАТЬ PDF
Язык : Русский
Страниц : 263
Загружаемый: Да
Тип файла: PDF
ОГЛАВЛЕНИЕ:
БЕЛАРУС 922.3 922.4 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ 922-0000010 КДС – СКАЧАТЬ PDF
Введение 4
Как пользоваться каталогом 4
Назначение 5
Указатель групп, подгрупп сборочных единиц и деталей каталога 6
Сборочные единицы и детали 10
1001 10.1 | Установка двигателя 10
Система питания
1107 Бак 12
1108 Управление подачей топлива 922.4-1108000 16
1108 Управление подачей топлива 821-1108000 18
1109 Установка воздухоочистителя (Д-245.5$2) 20
1109 Установка воздухоочистителя (Д-245.553ЗА и Д-245.5$3ЗАМ) | 22
1117 Установка топливного фильтра 24
12 Система выпуска газа
1205 12.1 | Глушитель 26
13 Система охлаждения
1301 13.1 | Блок охлаждения 1025-1301009-Б 28
1301 13.2 | Блок охлаждения 952.4-1301009 30
1309 13.3 | Ограждение вентилятора 32
1317 13.4 | Установка охладителя 34
16 Сцепление
1601 16.1 | Установка сцепления 240-1005009-06 36
1601 16.2 | Корпус сцепления 38
1601 16.3 | Корпус сцепления. Отводка 42
1601 16.4 | Корпус сцепления 44
(привод ВОМ, привод насоса гидросистемы навески)
1601 16.5 | Корпус сцепления. Привод ВОМ. (пд =1800 об/мин) 46
1602 16.6 | Управление сцеплением 48
1602 16.7 | Цилиндр главный «Сатй5е» 50
1602 16.8 | Бачок 51
1602 16.9 | Цилиндр рабочий 52
17 Коробка передач 53
1721 17.1 | Синхронизированный понижающий редуктор/ 54
синхронизированный ускоритель
1723 17.2 | Управление синхронизированным редуктором/ускорителем | 56
1701 17.3 | Корпус КП. Привод ПВМ 58
1701 17.4 | Первичный вал синхронизированной КП 60
1701 17.5 | Вторичный вал синхронизированной КП 62
1701 17.6 | Промежуточный вал. Внутренний вал 64
1701 17.7 | Вал |-ой передачи и заднего хода 66
1702 17.8 | Механизм управления синхронизированной КП. 68
Корпус вилок
1702 17.9 | Механизм 2-х рычажного управления КП 70
18 Привод ПВМ
1802 18.1 | Раздаточная коробка 2
1802 18.2 | Управление раздаточной коробкой 74
22 Привод карданный
2203, 2209 22.1 | Карданный вал. Промежуточная опора карданного вала. 76
2210 22.2 | Ограждение карданного привода 78
23 Передний ведущий мост
2300 23.1 Передний ведущий мост 822-2300020 80
2302 23.2 | Шестерня 82
2303 23.3 | Дифференциал 84
2308 23.4 | Редуктор конечной передачи переднего ведущего моста 86
24 Задний мост
2401, 2407 24.1 | Задний мост. Корпус заднего моста 90
2403,2407 24.2 Дифференциал. Главная передача. Стакан подшипников. 92
Крышка стакана
2401 24.3 | Переключение ВОМ (независимый/синхронный) 94
2401 24.4 | Установка горловины заливной 96
2409 24.5 | Механизм блокировки дифференциала 98
2409 24.6 | Муфта блокировки дифференциала «мокрая» 100
27 Тягово-сцепное устройство
2707 27.1 | Тягово-сцепное устройство 102
2707 27.2 | Тягово-сцепное устройство (варианты комплектации) 104
28 Рама
2801 [ 28.1 | Полурама [ 106
30 Тяга рулевая
3003 [ 30.1 | Тяга рулевая [ 108
з! Колеса и ступицы
3101 В Ва 2, Колеса передние ведущие 110
3104, 3107 31.4 Колеса задние ведущие. Ступицы задних колес 114
3104 31.5 Ступица колеса 116
34 Управление рулевое
3401 34.1 Колонка рулевая 118
3401 34.2 | Кардан 120
34.3,
3407 34.4, | Рулевое управление 122
34.5
3405 34.6 | Гидроцилиндр Ц63 (63х30-200) 126
3407 34.7 | Бак 128
35 Тормоза
3502 35.1 | Тормоза. 130
3503 35.2 | Управление тормозами 132
3504, 3507 35.3 Тормоз стояночно-запасной, управление стояночно- 136
запасным тормозом
3502 35.4 | Тормоза рабочие «мокрого» типа 138
3507 35.5 | Управление СЗТ для тормозов рабочих «мокрого» типа 140
Пневмопривод
3506 35.6 | Пневмопривод 923-3506505-04/-05 142
3506 35.7 | Пневмопривод 922-3506705/-01 144
3513 35.8 | Баллон 146
3514 ор Кран тормозной 148
3521 За Головка соединительная 150
37
Электрооборудование
3700 37.1 | Электрооборудование двигателя 921.4М-3700030 152
3700 37.2 | Электрооборудование двигателя 921-3700030-Б 154
3700 37.3 | Электрооборудование трансмиссии 156
3700 37.4 | Электрооборудование кабины 158
3700 37.5 | Установка фонарей передних 160
3700 37.6 | Установка фонарей задних 162
З/ Электрооборудование
3700 37.7 | Установка фар дорожных 164
3700 м ыы Установка фар рабочих 166
3703 37.9 | Установка батарей аккумуляторных 168
3700 37.10 | Электрооборудование отопителя 923-3700090 170
3700 37.11 | Электрооборудование отопителя 923-3700090-01 170
38 Приборы
3805 3, Щиток приборов 172
3805 38.6 Установка щитка приборов 178
39 Инструмент и принадлежности
3901 39.1 | Инструмент оператора 182
3912 39.2 | Аптечка 183
3919 39.3 | Ящик инструментальный 184
42 Отбор мощности
4235 42.1 Балласт 186
4202 42.2 | Вал отбора мощности задний 188
4216, 4803 42 3 вокавление задним ВОМ, гидропривод управление АБД и 192
48 4801 48.1 | Плита гидропривода 194
46 Гидросистема
4604 46.1 Привод насоса 196
4605 46.2 | Механизм задней навески (с гидроподъемником) 198
4605 46.3 | Стяжка телескопическая 204
4607 46.4 | Гидросистема 206
4608 46.5 | Бак масляный 210
4625 46.6 | Цилиндр гидроподъемника 212
4634 46.7 | Распределитель гидроподъемника 214
4635 46.8 | Управление гидроподъемником 216
4635 46.9 | Гидроподъемник 220
РПО 46.10 | Гидрораспределитель РПО 222
52 Стеклоочистители
5205 52.1 Установка стеклоочистителя переднего 226
5205 52.2 | Установка стеклоочистителя заднего 228
5208 52.3 | Установка стеклоомывателя 230
67 Кабина
6700 67.1 Кабина 232
6700 67.2 | Кабина трактора (крылья задние) 236
6700 67.3 | Кабина (облицовка) 238
6700 67.4 | Облицовка 240
6708 67.5 | Двери кабины 242
68 Сиденье
6800 [ 68.1 | Сиденье оператора [ 244
82 Принадлежности кабины
8201 82.1 | Зеркало внутреннее 246
8201 82.2 | Зеркало наружное 247
8204 82.3 | Козырек противосолнечный 248
84 Оперение
84.1,
8400 842 Облицовка 250
8403 84.3 Крылья передние (для ПВМ 822-2300020-02 с удлиненны- 254
ми рукавами)
8403 844 Крылья передние (для ПВМ 822-2300020-04 с короткими 256
рукавами)
8405 84.5 | Подножка 258
Система управления
87 8700 87.1 | Управление БД и ВОМ 260
8700 87.2 | Управление двигателем 262
