Yale G813 (GLP GDP40VX5 40VX6 45VX6 GLP GDP45SVX5 50VX 55VX Europe) Parts Manual – PDF DOWNLOAD
FILE DETAILS:
Yale G813 (GLP GDP40VX5 40VX6 45VX6 GLP GDP45SVX5 50VX 55VX Europe) Parts Manual – PDF DOWNLOAD
Format: PDF
Language: English
Brand: Yale
DESCRIPTION:
Yale G813 (GLP GDP40VX5 40VX6 45VX6 GLP GDP45SVX5 50VX 55VX Europe) Parts Manual – PDF DOWNLOAD
Assemblies Available For G813 (GLP/GDP40VX5, 40VX6,45VX6, GLP/GDP45SVX5, 50VX, 55VX Europe)
- Every effort has been made to accurately reflect the correct parts listing. Links to associated aftermarket databases have been annotated.
- It is, however, incumbent upon you to properly interpret the information provided for your specific needs.
TABLE OF CONTENTS:
Yale G813 (GLP GDP40VX5 40VX6 45VX6 GLP GDP45SVX5 50VX 55VX Europe) Parts Manual – PDF DOWNLOAD
1. GENERAL TRUCK 1. HOOD ASSEMBLY 2. COUNTERWEIGHT 3. OVERHEAD GUARD 4. FENDERS 5. FLOOR PLATES AND COVERS
6. SOUND ABATEMENT (WITH CAB) 7. CAB AND ATTACHING PARTS (WITH STEEL DOORS)
8. CAB WITH STEEL DOORS (CUMMINS QSB 3.3L DIESEL) (WITH AIR CONDITIONING) (PENDING PER ECN 94360 =>)
9. CAB AND ATTACHING PARTS (WITH PVC DOORS) 10. CAB (PVC DOORS) 11. STEEL DOOR (LEFT HAND)
12. STEEL DOOR AND HEATER ASSEMBLY (RIGHT HAND)
13. STEEL DOOR AND AIR CONDITIONER ASSEMBLY (RIGHT HAND) (PENDING PER ECN 94360 =>)
14. CAB (AIR CONDITIONER) (PENDING PER ECN 94360 =>)
15. CAB (HEATER) (CAB WITH A/C) (PENDING PER ECN 94360 =>)
16. CAB (CONDENSER ASSEMBLY) (CAB (WITH A/C)) (PENDING PER ECN 94360 =>)
17. AIR CONDITIONING COMPRESSOR AND ATTACHING PARTS (PENDING PER ECN 94360 =>)
18. CAB (WIRING AND ATTACHING PARTS) (WITH STEEL AND PVC DOORS)
19. CAB (WINDOWS AND WINDOW WIPER SYSTEM) (WITH STEEL AND PVC DOORS) 20. CAB (WINDOW) (LH DOOR)
21. CAB (WINDOW) (RH DOOR) 22. CAB (INTERIOR) (WITH STEEL AND PVC DOORS) 23. COWL MOUNT
24. SLIDING REAR WINDOW 25. MUD GUARDS
26. HEATER HOSE ARRANGEMENT (CUMMINS QSB 3.3L DIESEL) (WITH CAB)
27. HEATER HOSE ARRANGEMENT (GM 4.3L LPG WITH CAB) (GFI) (=> S/N G813V03256J EXC. 03252)
28. COOLANT HOSES (GM 4.3L LPG WITH CAB) (PSI OPTION) (S/N G813V03257J => INC. 03252)
29. LABELS (EXTERIOR) 30. LABLES (INTERIOR) 31. NON-SUSPENSION SEAT (WITHOUT ELECTRONIC CONTROLS)
32. SEMI-SUSPENSION SEAT (WITH ELECTRONIC CONTROLS)
33. SEMI-SUSPENSION SEAT (WITHOUT ELECTRONIC CONTROLS) (=> S/N G813B01809H)
34. SEMI-SUSPENSION SEAT (WITH AND WITHOUT ELECTRONIC CONTROLS) (S/N G813B01810H =>)
35. FULL SUSPENSION SEAT (WITH AND WITHOUT ELECTRONIC CONTROLS) (=> S/N G813B01809H)
36. FULL SUSPENSION SWIVEL SEAT (WITH AND WITHOUT ELECTRONIC CONTROLS) (=> S/N G813B01809H)
37. FULL SUSPENSION SEAT (MANUAL AND ELECTRO-HYDRAULIC) (SWIVEL AND NON-SWIVEL) (S/N G813B01810H =>)
38. FULL SUSPENSION SEAT (SHEET 2 OF 2) (S/N G813B01810H =>) 39. ARMREST ASSEMBLY (MINI-LEVER MODULES)
40. ARMREST ASSEMBLY (MINI-LEVER MODULES) (SEMI-SUSPENSION SEATS) 41. ARMREST ASSEMBLY (JOYSTICK)
42. JOYSTICK SLIDER ASSEMBLY (S/N G813B01810H =>) 43. JOYSTICK CONTROL LABELS
44. JOYSTICK CONTROL LABELS (WITH RETURN TO SET TILT) 45. CONTROL LEVER LABELS (MANUAL HYDRAULICS)
46. ELECTRONIC LEVER LABELS (MINI LEVERS) 47. MINI LEVER MODULE LABELS (HYDRAULIC CONTROL FUNCTIONS)
2. DIESEL ENGINE 1. EXAUST SYSTEM (COUNTERWEIGHT EXHAUST) (CUMMINS QSB 3.3L DIESEL)
2. EXAUST SYSTEM (OVERHEAD EXHAUST) (CUMMINS QSB 3.3L DIESEL)
3. COOLING (CUMMINS QSB 3.3L DIESEL)
4. LIFTING BRACKET (CUMMINS QSB 3.3L DIESEL)
5. FAN ASSEMBLY (CUMMINS QSB 3.3L DIESEL)
6. ENGINE MOUNTING (CUMMINS QSB 3.3L DIESEL)
7. FLYWHEEL AND HOUSING (CUMMINS QSB 3.3L DIESEL)
8. CYLINDER BLOCK (CUMMINS QSB 3.3L DIESEL)
9. OIL FILTER AND COOLER (CUMMINS QSB 3.3L DIESEL)
10. OIL LEVEL GAUGE (CUMMINS QSB 3.3L DIESEL)
11. OIL PUMP AND FRONT GEAR COVER (CUMMINS QSB 3.3L DIESEL)
12. OIL PAN (CUMMINS QSB 3.3L DIESEL)
13. CYLINDER HEAD (CUMMINS QSB 3.3L DIESEL)
14. THERMOSTAT (CUMMINS QSB 3.3L DIESEL)
15. WATER PUMP AND PULLEY (CUMMINS QSB 3.3L DIESEL)
16. CAMSHAFT (CUMMINS QSB 3.3L DIESEL)
17. CRANKSHAFT (CUMMINS QSB 3.3L DIESEL)
18. PISTON AND CONNECTING ROD (CUMMINS QSB 3.3L DIESEL)
19. ROCKER ARM SHAFT (CUMMINS QSB 3.3L DIESEL)
20. VALVE COVER (CUMMINS QSB 3.3L DIESEL)
21. FRONT GEAR HOUSING (CUMMINS QSB 3.3L DIESEL)
22. TURBOCHARGER (CUMMINS QSB 3.3L DIESEL)
23. TURBOCHARGER PLUMBING (CUMMINS QSB 3.3L DIESEL)
24. AIR INTAKE MANIFOLD (CUMMINS QSB 3.3L DIESEL)
25. EXHAUST MANIFOLD (CUMMINS QSB 3.3L DIESEL)
26. CRANKCASE BREATHER (CUMMINS QSB 3.3L DIESEL)
27. STARTING AID (CUMMINS QSB 3.3L DIESEL)
28. VIBRATION DAMPER (CUMMINS QSB 3.3L DIESEL)
29. WATER OUTLET CONNECTION (CUMMINS QSB 3.3L DIESEL)
3. LPG ENGINES 1. EXHAUST SYSTEM (GM 4.3L LPG) (WITH CATALYTIC CONVERTER)
2. EXHAUST SYSTEM (GM 4.3L LPG) (WITHOUT CATALYTIC CONVERTER)
3. FAN MOUNT ASSEMBLY (GM 4.3L LPG) (GFI OPTION) (=> S/N G813V03256J EXC. 03252)
4. FAN MOUNT ASSEMBLY (GM 4.3L LPG) (PSI OPTION) (S/N G813V03257J => INC. 03252)
5. FAN ASSEMBLY (GM 4.3L LPG) (PSI OPTION) (S/N G813V03257J => INC. 03252)
6. ENGINE MOUNTING (GM 4.3L LPG)
7. ELECTRICAL MOUNTING PLATE (GM 4.3L LPG) (PSI OPTION) (S/N G813V03257J => INC. 03252)
8. COOLING (GM 4.3L WITH INTERNAL OIL COOLER) (WITH BASIC TRANSMISSION AND DRY BRAKE)
9. COOLING (GM 4.3L WITH EXTERNAL OIL COOLER AND ELECTRONIC TRANSMISSION) (OR WITH WET BRAKE)
10. FAN SHROUD WITH RADIATOR SCREEN (GM 4.3L LPG)
11. FAN SHROUD WITHOUT RADIATOR SCREEN (GM 4.3L LPG) 12. FLYWHEEL AND HOUSING (GM 4.3L LPG)
13. ASSEMBLED ENGINE (GM 4.3L LPG (GFI OPTION)) (SHEET 1 OF 3) (=> S/N G813V03256J EXC. 03252)
14. ASSEMBLED ENGINE (GM 4.3L LPG (GFI OPTION)) (SHEET 2 OF 3) (=> S/N G813V03256J EXC. 03252)
15. ASSEMBLED ENGINE (GM 4.3L LPG (GFI OPTION)) (SHEET 3 OF 3) (=> S/N G813V03256J EXC. 03252)
16. PULLEY AND TENSIONER (GM 4.3L LPG) (PSI OPTION) (S/N G813V03257J => INC. 03252)
17. CRANKSHAFT PULLEY (GM 4.3L LPG) (PSI OPTION) (S/N G813V03257J => INC. 03252)
18. EXHAUST MANIFOLDS (GM 4.3L LPG) (PSI OPTION) (S/N G813V03257J => INC. 03252)
19. THERMOSTAT AND WATER OUTLET HOUSING (GM 4.3L LPG) (PSI OPTION) (S/N G813V03257J => INC. 03252)
20. CYLINDER HEAD (GM 4.3L LPG) 21. CYLINDER BLOCK (GM 4.3L LPG)
22. CAMSHAFT AND OIL PAN (GM 4.3L LPG) (GFI OPTION) (=> S/N G813V03256J EXC. 03252)
23. CAMSHAFT AND OIL PAN (GM 4.3L LPG) (PSI OPTION) (S/N G813V03257J => INC. 03252)
24. VALVE COVER AND INLET MANIFOLD (GM 4.3L LPG) (GFI OPTION) (=> S/N G813V03256J EXC. 03252)
25. VALVE COVER AND INLET MANIFOLD (GM 4.3L LPG) (PSI OPTION) (S/N G813V03257J => INC. 03252)
26. OIL PUMP (GM 4.3L LPG)
27. COIL ASSEMBLY (GM 4.3L LPG) (GFI OPTION) (=> S/N G813V03256J EXC. 03252)
28. DISTRIBUTER AND COIL (GM 4.3L LPG) (PSI OPTION) (S/N G813V03257J => INC. 03252)
4. FUEL SYSTEM 1. AIR CLEANER (GM 4.3L LPG) (GFI OPTION) (=> S/N G813V03256J EXC. 03252)
2. AIR CLEANER (GM 4.3L LPG) (PSI OPTION) (S/N G813V03257J => INC. 03252) 3. PRE-CLEANER AND MOUNT
4. AIR CLEANER (CUMMINS QSB 3.3L DIESEL)
5. PRE-CLEANER AND MOUNT (CUMMINS QSB 3.3L DIESEL) (WITH AIR CONDITIONING) (PENDING PER ECN 94360 =>)
6. AIR FILTER (LPG) 7. FUEL SYSTEM (GM 4.3L LPG) (GFI OPTION) (=> S/N G813V03256J EXC. 03252)
8. FUEL SYSTEM (GM 4.3L LPG) (PSI OPTION) (S/N G813V03257J => INC. 03252)
9. THROTTLE BODY ASSEMBLY (GM 4.3L LPG) (2007-2009 SERIES) (=> S/N G813B01804H)
10. THROTTLE BODY ASSEMBLY (GM 4.3L LPG) (2010 GFI SERIES) (S/N G813B01805H <=> S/N G813V03256J EXC. 03252)
11. THROTTLE BODY ASSEMBLY (GM 4.3L LPG) (PSI OPTION) (S/N G813V03257J => INC. 03252)
12. REGULATOR (GM 4.3L LPG) (GFI OPTION) (=> S/N G813V03256J EXC. 03252)
13. LPG REGULATOR AND MIXER (GM 4.3L) (PSI OPTION) (S/N G813V03257J => INC. 03252)
14. LPG LOCK OFF (GM 4.3L) (PSI OPTION) (S/N G813V03257J => INC. 03252)
15. LPG CONVERTER (GM 4.3L LPG) (PSI OPTION) (S/N G813V03257J => INC. 03252)
16. LPG TANK BRACKET (SWING OUT WITH FABRIC STRAP)
17. LPG TANK BRACKET (SWING OUT, DROP DOWN WITH FABRIC STRAP) 18. FUEL SYSTEM (CUMMINS QSB 3.3L DIESEL)
19. FUEL CAP (DIESEL) 20. FUEL INJECTOR AND INJECTOR PLUMBING (CUMMINS QSB 3.3L DIESEL)
21. FUEL PUMP PLUMBING (CUMMINS QSB 3.3L DIESEL) 22. FUEL INJECTION PUMP (CUMMINS QSB 3.3L DIESEL)
23. FUEL FILTER PLUMBING (CUMMINS QSB 3.3L DIESEL) 24. WATER SEPARATOR (CUMMINS QSB 3.3L DIESEL)
25. FUEL FILTER (CUMMINS QSB 3.3L DIESEL) 26. THROTTLE PEDAL AND ATTACHING PARTS
27. FOOT DIRECTIONAL CONTROL
5. ELECTRICAL SYSTEM 1. ELECTRICAL SYSTEM (RIGHT HAND CHASSIS) 2. ENGINE ELECTRICAL SYSTEM (GM 4.3L) (LPG)
3. ENGINE CONTROL MODULE AND SENSORS (GM 4.3L LPG) (PSI OPTION) (S/N G813V03257J => INC. 03252)
4. SPARK PLUGS AND WIRES (GM 4.3L LPG) (PSI OPTION) (S/N G813V03257J => INC. 03252)
5. FUSE BOX (GM 4.3L LPG) (PSI OPTION) (S/N G813V03257J => INC. 03252)
6. ALTERNATOR AND MOUNTING (GM 4.3L LPG) (PSI OPTION) (S/N G813V03257J => INC. 03252)
7. DISTRIBUTOR ASSEMBLY (GM 4.3L LPG) 8. STARTER (GM 4.3L LPG)
9. BATTERY CABLES (GM 4.3L LPG) (GFI OPTION) (=> S/N G813V03256J EXC. 03252)
10. BATTERY CABLES (GM 4.3L LPG) (PSI OPTION) (S/N G813V03257J => INC. 03252)
11. ENGINE ELECTRICAL SYSTEM (CUMMINS QSB 3.3L DIESEL)
12. ELECTRONIC CONTROL MODULE AND SENSORS (CUMMINS QSB 3.3L DIESEL)
13. ALTERNATOR AND MOUNTING (CUMMINS QSB 3.3L DIESEL) 14. STARTER AND MOUNT (CUMMINS QSB 3.3L DIESEL)
15. BATTERY CABLES (CUMMINS QSB 3.3L DIESEL) 16. COWL ELECTRICAL (ELECTRO-HYDRAULIC)
17. COWL ELECTRICAL (MANUAL HYDRAULIC) (=> S/N G813B01681G)
18. COWL ELECTRICAL (MANUAL HYDRAULIC) (WITH OPERATOR PRESENCE SYSTEM) (S/N G813B01682G =>) 19. INSTRUMENT CLUSTER
20. LIGHTS (BRAKE, TAIL, BACKUP, SIDE, TURN SIGNALS, WORK, STROBE) (WITH CAB)
21. LIGHTS (BRAKE, TAIL, BACKUP, SIDE, TURN SIGNALS, WORK, STROBE) (WITH OVERHEAD GUARD) 22. JOYSTICK
23. ELECTRONIC CONTROL LEVERS (MINI-LEVER MODULE (FOUR FUNCTION)) (=> S/N G813B01809H)
24. ELECTRONIC CONTROL LEVERS (MINI-LEVER MODULES (THREE FUNCTION)) (=> S/N G813B01809H)
25. MINI-LEVER CONTROLS (WITH ARMREST) (THREE FUNCTION) (S/N G813B01810H =>)
26. MINI-LEVER CONTROLS (WITH ARMREST) (FOUR FUNCTION) (S/N G813B01810H =>) 27. POWER DISTRIBUTION MODULE
28. LOAD WEIGH ELECTRICAL 29. MAST ELECTRICAL 30. IMPACT SENSOR 31. TRANSMISSION ELECTRICAL SYSTEM
32. WIRE HARNESS (LEFT HAND CHASSIS) (GM 4.3L LPG) (=> S/N G813B01804G)
33. WIRE HARNESS (LEFT HAND CHASSIS) (GM 4.3L LPG (2010 SERIES)(WITH PREMIUM LOW FUEL SENSOR)) (S/N G813B01805H =>)
34. WIRE HARNESS (LEFT HAND CHASSIS) (GM 4.3L LPG (2010 SERIES)(WITHOUT PREMIUM LOW FUEL SENSOR)) (S/N G813B01805H =>)
35. WIRE HARNESS (RIGHT HAND CHASSIS) (GM 4.3L LPG) (=> S/N G813B02076J)
36. WIRE HARNESS (RIGHT HAND CHASSIS) (GM 4.3L LPG) (S/N G813B02077J =>)
37. WIRE HARNESS (RIGHT HAND CHASSIS) (CUMMINS QSB 3.3L) (=> S/N G813B02076J)
38. WIRE HARNESS (RIGHT HAND CHASSIS) (CUMMINS QSB 3.3L) (S/N G813B02077J =>)
39. WIRE HARNESS (SEAT JUMPER) (=> S/N G813B01809H) 40. WIRE HARNESS (ELECTRONIC CONTROL VALVE) (THREE FUNCTION)
41. WIRE HARNESS (ELECTRONIC CONTROL VALVE) (THREE FUNCTION-WITH VARIABLE DISPLACEMENT PUMP)
42. WIRE HARNESS (ELECTRONIC CONTROL VALVE) (FOUR FUNCTION)
43. WIRE HARNESS (ELECTRONIC CONTROL VALVE) (FOUR FUNCTION-WITH VARIABLE DISPLACEMENT PUMP)
44. WIRE HARNESS (JOYSTICK) 45. WIRE HARNESS (ENGINE) (GM 4.3L LPG) (=> S/N G813B01804H)
46. WIRE HARNESS (ENGINE) (GM 4.3L LPG (2010 SERIES)) (GFI OPTION) (S/N G813B01805H <=> S/N G813V03256J EXC. 03252)
47. WIRE HARNESS (ENGINE) (GM 4.3L, LPG) (PSI OPTION) (S/N G813V03257J => INC. 03252)
48. WIRE HARNESS (ENGINE) (CUMMINS QSB 3.3L DIESEL) 49. WIRE HARNESS (TRANSMISSION) (DUAL SPEED)
50. WIRE HARNESS (TRANSMISSION) (SINGLE SPEED) 51. WIRE HARNESS (ALTERNATOR) (CUMMINS QSB 3.3L DIESEL)
52. WIRE HARNESS (LIGHTS) (WITH CAB) 53. WIRE HARNESS (LIGHTS) (WITH OVERHEAD GUARD)
54. WIRE HARNESS (COWL WITH FOOT DIRECTIONAL CONTROL PEDAL) (WITH RETURN TO SET TILT (WITH HYDRAULIC PUMP SOLENOID))
55. WIRE HARNESS (COWL WITH FOOT DIRECTIONAL CONTROL PEDAL) (MANUAL WITH OPERATOR PRESENCE)
56. WIRE HARNESS (COWL WITH FORWARD/REVERSE LEVER) (WITH HYDRAULIC PUMP SOLENOID)
57. WIRE HARNESS (COWL WITH FORWARD/REVERSE) (MANUAL WITH OPERATOR PRESENCE) 58. WIRE HARNESS (LOW FUEL SENSOR)
59. WIRE HARNESS (AIR CONDITIONER) (PENDING PER ECN 94360 =>)
6. STEERING SYSTEM 1. STEERING COLUMN AND ATTACHING PARTS (DIESEL)
2. STEERING COLUMN AND ATTACHING PARTS (LPG)
3. STEERING COLUMN ASSEMBLY
4. STEER CONTROL UNIT 5. STEERING LINES
6. STEER AXLE 7. STEER CYLINDER
8. STEER TIRES AND WHEELS
7. BRAKE SYSTEM 1. BRAKE COOLING SYSTEM (SINGLE AND DUAL PEDAL) (WET BRAKE) (=> S/N G813B02256J)
2. BRAKE COOLING SYSTEM (SINGLE AND DUAL PEDAL) (WET BRAKE) (S/N G813B02257J =>)
3. BRAKE LINKAGE (SINGLE PEDAL) (DRY BRAKE) (=> 3/2011)
4. BRAKE LINKAGE (SINGLE PEDAL) (DRY BRAKE) (3/2011 =>)
5. BRAKE LINKAGE (DUAL PEDAL) (DRY BRAKE) (=> 3/2011)
6. BRAKE LINKAGE (DUAL PEDAL) (DRY BRAKE) (3/2011 =>)
7. BRAKE LINKAGE (SINGLE PEDAL) (WET BRAKE) (=> 3/2011)
8. BRAKE LINKAGE (SINGLE PEDAL) (WET BRAKE) (3/2011 =>)
9. BRAKE LINKAGE (DUAL PEDAL) (WET BRAKE) (=> 3/2011)
10. BRAKE LINKAGE (DUAL PEDAL) (WET BRAKE) (3/2011 =>)
11. BRAKE MASTER CYLINDER ASSEMBLY
12. PARK BRAKE ASSEMBLY (=> PENDING PER ECN 154238)
13. PARK BRAKE ASSEMBLY (PENDING PER ECN 154238 =>)
14. BRAKE ASSEMBLY (DRY BRAKE)
8. TRANSMISSION 1. TRANSMISSION MOUNTING 2. TORQUE CONVERTER (CUMMINS QSB 3.3L DIESEL)
3. TORQUE CONVERTER (GM 4.3L LPG)
4. TRANSMISSION COOLING (WITH EXTERNAL OIL COOLER) (CUMMINS QSB 3.3L DIESEL)
5. TRANSMISSION COOLING (WITH EXTERNAL OIL COOLER) (GM 4.3L LPG)
6. TRANSMISSION COOLING (WITH INTERNAL OIL COOLER) (GM 4.3L LPG)
7. TRANSMISSION (SINGLE SPEED) (SHEET 1 0F 2)
8. TRANSMISSION (SINGLE SPEED) (SHEET 2 0F 2)
9. FORWARD CLUTCH (SINGLE SPEED TRANSMISSION)
10. REVERSE CLUTCH (SINGLE SPEED TRANSMISSION)
11. TRANSMISSION (DUAL SPEED, TWO PIECE HOUSING) (SHEET 1 0F 2) (=> S/N G813B01728G)
12. TRANSMISSION (DUAL SPEED, TWO PIECE HOUSING) (SHEET 2 0F 2) (=> S/N G813B01728G)
13. TRANSMISSION (DUAL SPEED, TWO PIECE HOUSING) (SHEET 1 0F 2) (S/N G813B01729G =>)
14. TRANSMISSION (DUAL SPEED, TWO PIECE HOUSING) (SHEET 2 0F 2) (S/N G813B01729G =>)
15. FORWARD CLUTCH, LOW (DUAL SPEED TRANSMISSION)
16. FORWARD CLUTCH, HIGH (DUAL SPEED TRANSMISSION)
17. REVERSE CLUTCH (DUAL SPEED TRANSMISSION) 18. CONTROL VALVE ASSEMBLY
19. DRIVE AXLE AND ATTACHING PARTS (DRY BRAKE) 20. DRIVE AXLE ASSEMBLY (DRY BRAKE)
21. DIFFERENTIAL (DRY BRAKE) 22. CARRIER ASSEMBLY (DRY BRAKE)
23. DRIVE AXLE AND ATTACHING PARTS (WET BRAKE)
24. DRIVE AXLE HOUSING AND HUB (WET BRAKE) 25. WET BRAKE ASSEMBLY
26. DIFFERENTIAL (WET BRAKE)
27. DRIVE TIRE AND WHEEL (SINGLE MOUNT WITH STANDARD TREAD)
28. DRIVE TIRE AND WHEEL (SINGLE MOUNT WITH WIDE TREAD)
29. DRIVE TIRE AND WHEEL (DUAL MOUNT) 30. DRIVE TIRE AND WHEEL (SNAP-ON SOLID TIRE)
31. DRIVE TIRE AND WHEEL (PNEUMATIC RADIAL) 32. DRIVE WHEEL AND TIRE (HEAVY DUTY)
9. HYDRAULIC SYSTEM
1. HYDRAULIC SUPPLY AND RETURN 2. HYDRAULIC SUPPLY AND RETURN (WITH VARIABLE DISPLACEMENT PUMP) (S/N G813B02290J =>) 3. HYDRAULIC FILTER
4. GEAR PUMP (=> S/N G813B01910H) 5. GEAR PUMP (S/N G813B01911H =>) 6. VARIABLE DISPLACEMENT PUMP AND ADAPTOR (S/N G813B02290J =>)
7. VARIABLE DISPLACEMENT PUMP (ASSEMBLY) (S/N G813B02290J =>) 8. HAND LEVERS (THREE FUNCTION) (WITH DETENTED LEVERS)
9. HAND LEVERS (THREE FUNCTION) (WITHOUT DETENTED LEVERS) 10. HAND LEVERS (FOUR FUNCTION) (WITH DETENTED LEVERS)
11. HAND LEVERS (FOUR FUNCTION) (WITHOUT DETENTED LEVERS) 12. CONTROL VALVE ASSEMBLY (MANUAL CONTROL VALVE) (THREE AND FOUR FUNCTION)
13. CONTROL VALVE LOCKOUT GROUP (MANUAL CONTROL VALVE)
14. VALVE ASSEMBLY, LIFT AND TILT (MANUAL CONTROL VALVE) (THREE AND FOUR FUNCTION) (=> S/N G813B01694G (3 FUNCTION)) (=> S/N G813B01701G (4 FUNCTION))
15. VALVE ASSEMBLY, LIFT AND TILT (MANUAL CONTROL VALVE) (THREE AND FOUR FUNCTION) (S/N G813B01695G => (3 FUNCTION)) (S/N G813B01702G => (4 FUNCTION))
16. VALVE ASSEMBLY, AUXILIARY ONE AND TWO (MANUAL CONTROL VALVE) (THREE AND FOUR FUNCTION)
17. VALVE ASSEMBLY, OUTLET SECTION (MANUAL CONTROL VALVE) (THREE AND F0UR FUNCTION)
18. CONTROL VALVE ASSEMBLY (ELECTRONIC CONTROL) (THREE FUNCTION) (=> S/N G813B01700G)
19. CONTROL VALVE ASSEMBLY (ELECTRONIC CONTROL) (THREE FUNCTION) (S/N G813B01701G =>)
20. CONTROL VALVE ASSEMBLY (ELECTRONIC CONTROL) (FOUR FUNCTION) (=> S/N G813B01700G)
21. CONTROL VALVE ASSEMBLY (ELECTRONIC CONTROL) (FOUR FUNCTION) (S/N G813B01701G =>)
22. CONTROL VALVE ASSEMBLY (ELECTRONIC CONTROL) (THREE AND F0UR FUNCTION-WITH VDP) (S/N G813B02290J =>)
23. ELECTRONIC CONTROL VALVE (LIFT AND LOWER) (THREE AND FOUR FUNCTION)
24. ELECTRONIC CONTROL VALVE (LIFT SECTION) (WITH VARIABLE DISPLACEMENT PUMP) (S/N G813B02290J =>)
25. ELECTRONIC CONTROL VALVE TILT SECTION (THREE AND FOUR FUNCTION)
26. ELECTRONIC CONTROL VALVE (TRANSITION SECTION) (WITH VARIABLE DISPLACEMENT PUMP) (S/N G813B02290J =>)
27. ELECTRO HYDRAULIC POPPET VALVE (THREE AND FOUR FUNCTION)
28. ELECTRONIC CONTROL VALVE (AUXILIARY ONE SECTION) (THREE AND FOUR FUNCTION) (=> S/N G813B01700G)
29. ELECTRONIC CONTROL VALVE (AUXILIARY ONE SECTION) (THREE AND FOUR FUNCTION) (S/N G813B01701G =>)
30. ELECTRONIC CONTROL VALVE (AUXILIARY TWO SECTION) (FOUR FUNCTION) (=> S/N G813B01700G)
31. ELECTRONIC CONTROL VALVE (AUXILIARY TWO SECTION) (FOUR FUNCTION) (S/N G813B01701G =>)
32. ELECTRONIC CONTROL VALVE (OUTLET SECTION) (THREE AND FOUR FUNCTION) (=> S/N G813B01700G)
33. ELECTRONIC CONTROL VALVE (OUTLET SECTION) (THREE AND FOUR FUNCTION) (S/N G813B01701G =>) 34. AUXILIARY HOSES 35. TILT HOSES
36. VENT LINE GROUP 37. TILT CYLINDERS
10. MAST-TWO STAGE LIMITED FREE-LIFT 1. OUTER MAST (TWO STAGE LIMITED FREE-LIFT)
2. INNER MAST (TWO STAGE LIMITED FREE-LIFT)
3. MAIN LIFT (TWO STAGE LIMITED FREE-LIFT)
4. MAIN CYLINDER (GLP/GDP40VX5, 40VX6) (TWO STAGE LIMITED FREE-LIFT)
5. MAIN CYLINDER (GLP/GDP45SVX5, 45VX6, 50-55VX) (TWO STAGE LIMITED FREE-LIFT)
6. CARRIAGE (TWO STAGE LIMITED FREE-LIFT)
11. MAST-THREE STAGE FULL FREE-LIFT 1. OUTER MAST (THREE STAGE FULL FREE-LIFT)
2. INTERMEDIATE MAST (THREE STAGE FULL FREE-LIFT)
3. INNER MAST (THREE STAGE FULL FREE-LIFT)
4. MAIN LIFT (THREE STAGE FULL FREE-LIFT)
5. FREE-LIFT (THREE STAGE FULL FREE-LIFT) (=> S/N G813B01819H)
6. FREE-LIFT (THREE STAGE FULL FREE-LIFT) (S/N G813B01820H =>)
7. MAIN CYLINDER (THREE STAGE FULL FREE-LIFT)
8. CARRIAGE (THREE STAGE FULL FREE-LIFT)
9. FREE-LIFT CYLINDER (THREE STAGE FULL FREE-LIFT) (=> S/N G813B01818H)
10. FREE-LIFT CYLINDER (THREE STAGE FULL FREE-LIFT) (S/N G813B01819H =>)
12. MAST-TWO STAGE FULL FREE-LIFT 1. OUTER MAST AND MAIN LIFT (TWO STAGE FULL FREE-LIFT)
2. INNER MAST AND FREE-LIFT (TWO STAGE FULL FREE-LIFT) (=> S/N G813B01818H)
3. INNER MAST AND FREE-LIFT (TWO STAGE FULL FREE-LIFT) (S/N G813B01819H =>)
4. MAIN LIFT CYLINDER (TWO STAGE FULL FREE-LIFT)
5. FREE-LIFT CYLINDER (TWO STAGE FULL FREE-LIFT) (=> S/N G813B01818H)
6. FREE-LIFT CYLINDER (TWO STAGE FULL FREE-LIFT) (S/N G813B01819H =>)
7. CARRIAGE (TWO STAGE FULL FREE-LIFT)
13. FORKS, LOAD BACKREST, AND MAST INSTALLATION 1. FORKS (STANDARD TAPER) (CLASS III)
2. FORKS (STANDARD TAPER) (CLASS IV)
3. LOAD BACKREST EXTENSION
4. TILT CYLINDER AND MAST INSTALLATION
14. ATTACHMENTS AND HEADER HOSE GROUP
1. HEADER HOSE (TWO STAGE LIMITED FREE-LIFT) 2. HEADER HOSE (TWO STAGE FULL FREE-LIFT) 3. HEADER HOSE (THREE STAGE FULL FREE-LIFT)
4. INTEGRAL SIDE-SHIFT ASSEMBLY (GLP/GDP40VX5, 40VX6, 45SVX5 (1219 MM AND 1524 MM)) (TWO STAGE LIMITED FREE-LIFT)
5. INTEGRAL SIDE-SHIFT CARRIAGE (GLP/GDP40VX5, 40VX6, 45SVX5 (1219 MM AND 1524 MM)) (TWO STAGE LIMITED FREE-LIFT)
6. INTEGRAL SIDE-SHIFT ASSEMBLY (GLP/GDP45VX6, GLP/GDP50-55VX (1327MM AND 1524 MM)) (TWO STAGE LIMITED FREE-LIFT)
7. INTEGRAL SIDE-SHIFT CARRIAGE (GLP/GDP45VX6, GLP/GDP50-55VX (1327MM AND 1524 MM)) (TWO STAGE LIMITED FREE-LIFT)
8. INTEGRAL SIDE-SHIFT ASSEMBLY (GLP/GDP40VX5, 40VX6, 45SVX5 (1219 MM AND 1524 MM)) (TWO AND THREE STAGE FULL FREE-LIFT)
9. INTEGRAL SIDE-SHIFT CARRIAGE (GLP/GDP40VX5, 40VX6, 45SVX5 (1219 MM)) (TWO AND THREE STAGE FULL FREE-LIFT)
10. INTEGRAL SIDE-SHIFT CARRIAGE (GLP/GDP40VX5, 40VX6, 45SVX5 (1524 MM)) (TWO AND THREE STAGE FULL FREE-LIFT)
11. INTEGRAL SIDE-SHIFT ASSEMBLY (GLP/GDP45VX6, GLP/GDP50-55VX (1327MM AND 1524 MM)) (TWO AND THREE STAGE FULL FREE-LIFT)
12. INTEGRAL SIDE-SHIFT CARRIAGE (GLP/GDP45VX6, GLP/GDP50-55VX (1327MM AND 1524 MM)) (TWO AND THREE STAGE FULL FREE-LIFT)
13. AUXILIARY TUBE EXTENSIONS (TWO STAGE LIMITED FREE-LIFT) (=> 11/2009)
14. AUXILIARY TUBE EXTENSIONS (TWO STAGE LIMITED FREE-LIFT) (WITHOUT QUICK DISCONNECT FITTINGS) (11/2009 <=> 8/2010)
15. AUXILIARY TUBE EXTENSIONS (TWO STAGE LIMITED FREE-LIFT) (WITHOUT QUICK DISCONNECT FITTINGS) (8/2010 =>)
16. AUXILIARY TUBE EXTENSIONS (TWO STAGE LIMITED FREE-LIFT) (MANUAL HYDRAULICS WITH QUICK DISCONNECT FITTINGS) (11/2009 <=> 8/2010)
17. AUXILIARY TUBE EXTENSIONS (TWO STAGE LIMITED FREE-LIFT) (MANUAL HYDRAULICS WITH QUICK DISCONNECT FITTINGS) (8/2010 =>)
18. AUXILIARY TUBE EXTENSIONS (TWO STAGE LIMITED FREE-LIFT) (E-HYDRAULICS WITH QUICK DISCONNECT FITTINGS) (11/2009 =>)
19. AUXILIARY TUBE EXTENSIONS (TWO STAGE FULL FREE-LIFT) (=> 11/2009)
20. AUXILIARY TUBE EXTENSIONS (TWO STAGE FULL FREE- LIFT) (WITHOUT QUICK DISCONNECT FITTINGS) (11/2009 =>)
21. AUXILIARY TUBE EXTENSIONS (TWO STAGE FULL FREE-LIFT) (WITH ATTACHMENT CARRIAGE WITHOUT QUICK DISCONNECT FITTINGS) (11/2009 =>)
22. AUXILIARY TUBE EXTENSIONS (TWO STAGE FULL FREE-LIFT) (MANUAL HYDRAULICS WITH QUICK DISCONNECT FITTINGS) (11/2009 =>)
23. AUXILIARY TUBE EXTENSIONS (TWO STAGE FULL FREE-LIFT) (WITH ATTACHMENT CARRIAGE, MANUAL HYDRAULICS WITH QUICK DISCONNECT FITTINGS) (11/2009 =>)
24. AUXILIARY TUBE EXTENSIONS (TWO STAGE FULL FREE- LIFT) (E-HYDRAULICS WITH QUICK DISCONNECT FITTINGS) (11/2009 =>)
25. AUXILIARY TUBE EXTENSIONS (TWO STAGE FULL FREE- LIFT) (WITH ATTACHMENT CARRIAGE AND E-HYDRAULICS WITH QUICK DISCONNECT FITTINGS) (11/2009 =>)
26. AUXILIARY TUBE EXTENSIONS (THREE STAGE FULL FREE-LIFT) (=> 11/2009)
27. AUXILIARY TUBE EXTENSIONS (THREE STAGE FULL FREE-LIFT) (WITHOUT QUICK DISCONNECT FITTINGS) (11/2009 <=> 8/2010)
28. AUXILIARY TUBE EXTENSIONS (THREE STAGE FULL FREE-LIFT) (WITHOUT QUICK DISCONNECT FITTINGS) (8/2010 =>)
29. AUXILIARY TUBE EXTENSIONS (THREE STAGE FULL FREE-LIFT) (MANUAL HYDRAULICS WITH QUICK DISCONNECT FITTINGS) (11/2009 <=> 8/2010)
30. AUXILIARY TUBE EXTENSIONS (THREE STAGE FULL FREE-LIFT) (MANUAL HYDRAULICS WITH QUICK DISCONNECT FITTINGS) (8/2010 =>)
31. AUXILIARY TUBE EXTENSIONS (THREE STAGE FULL FREE-LIFT) (E-HYDRAULICS WITH QUICK DISCONNECT FITTINGS) (11/2009 <=> 8/2010)
32. AUXILIARY TUBE EXTENSIONS (THREE STAGE FULL FREE-LIFT) (E-HYDRAULICS WITH QUICK DISCONNECT FITTINGS) (8/2010 =>)
15. OPTIONS 1. STROBE LIGHT (LED) 2. MIRROR
3. DUAL MIRRORS (WITH CAB)
4. BACK-UP ALARM
5. ACCUMULATOR
6. GM LPG REGULATOR DRAIN KIT
7. LIFTING EYES

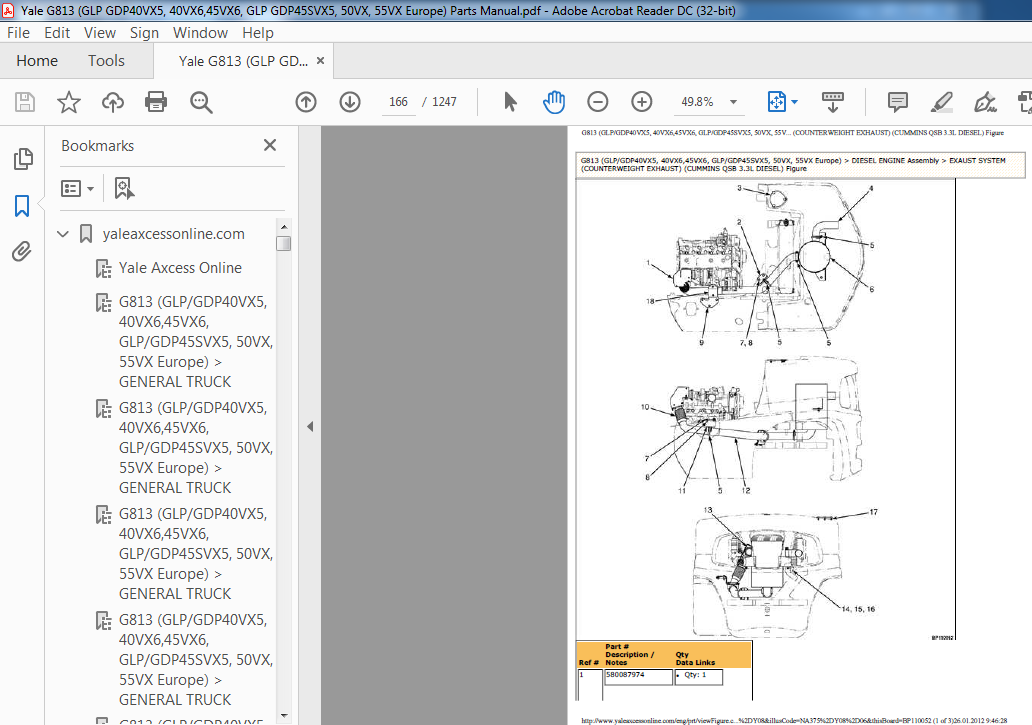

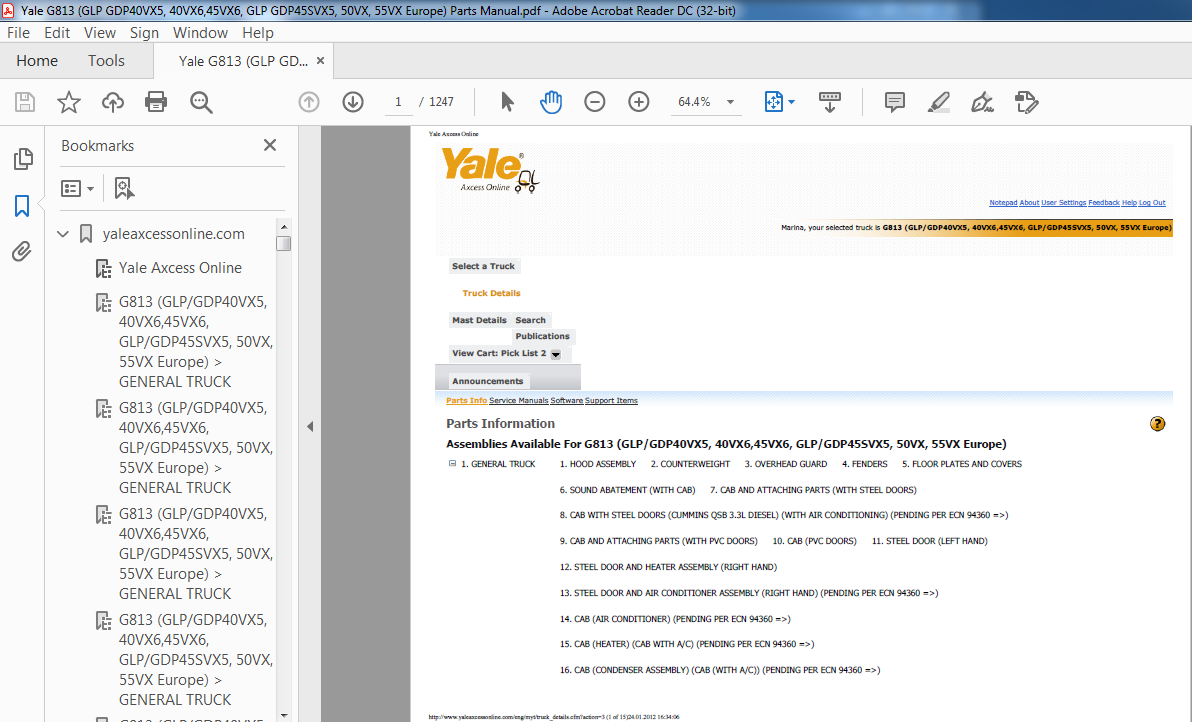

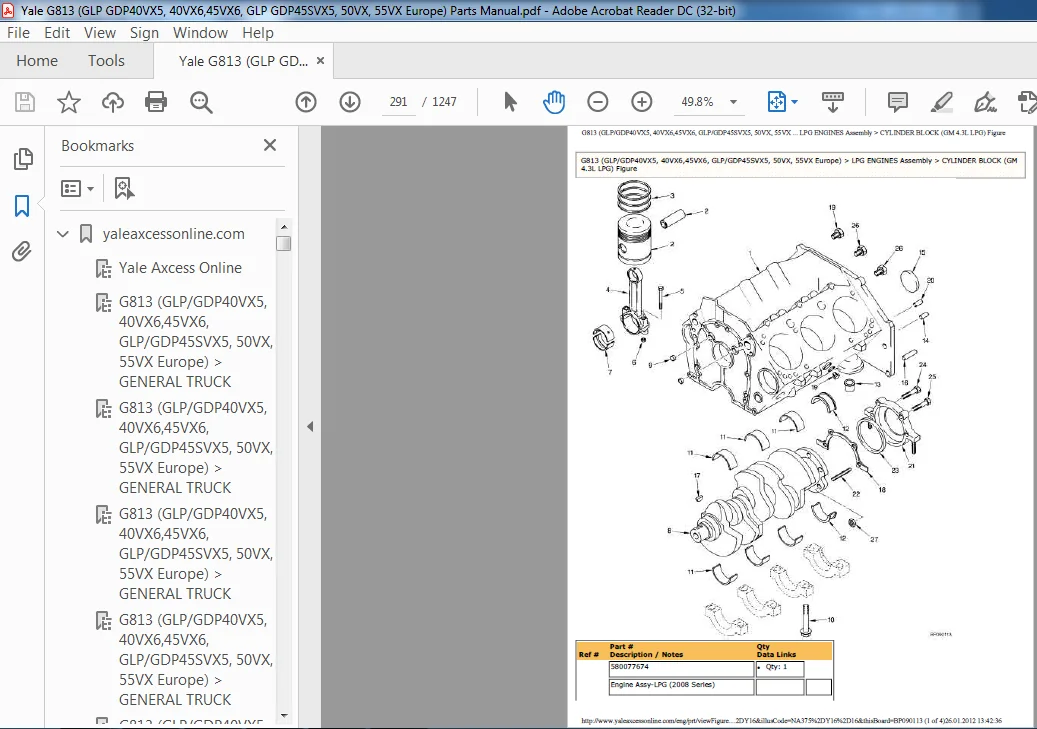

VIDEO PREVIEW OF THE MANUAL:
IMAGES PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is not a physical manual but a digital manual – meaning no physical copy will be couriered to you. The manual can be yours in the next 2 mins as once you make the payment, you will be directed to the download page IMMEDIATELY.
- This is the same manual used by the dealers inorder to diagnose your vehicle of its faults.
- Require some other service manual or have any queries: please WRITE to us at [email protected]
