WACKER NEUSON 3001 DUMPER PARTS MANUAL 1000173900 – PDF DOWNLOAD

Description

WACKER NEUSON 3001 DUMPER PARTS MANUAL 1000173900 – PDF DOWNLOAD

FILE DETAILS:

WACKER NEUSON 3001 DUMPER PARTS MANUAL 1000173900 – PDF DOWNLOAD

Language : German, English & French
Pages : 128
Downloadable : Yes
File Type : PDF

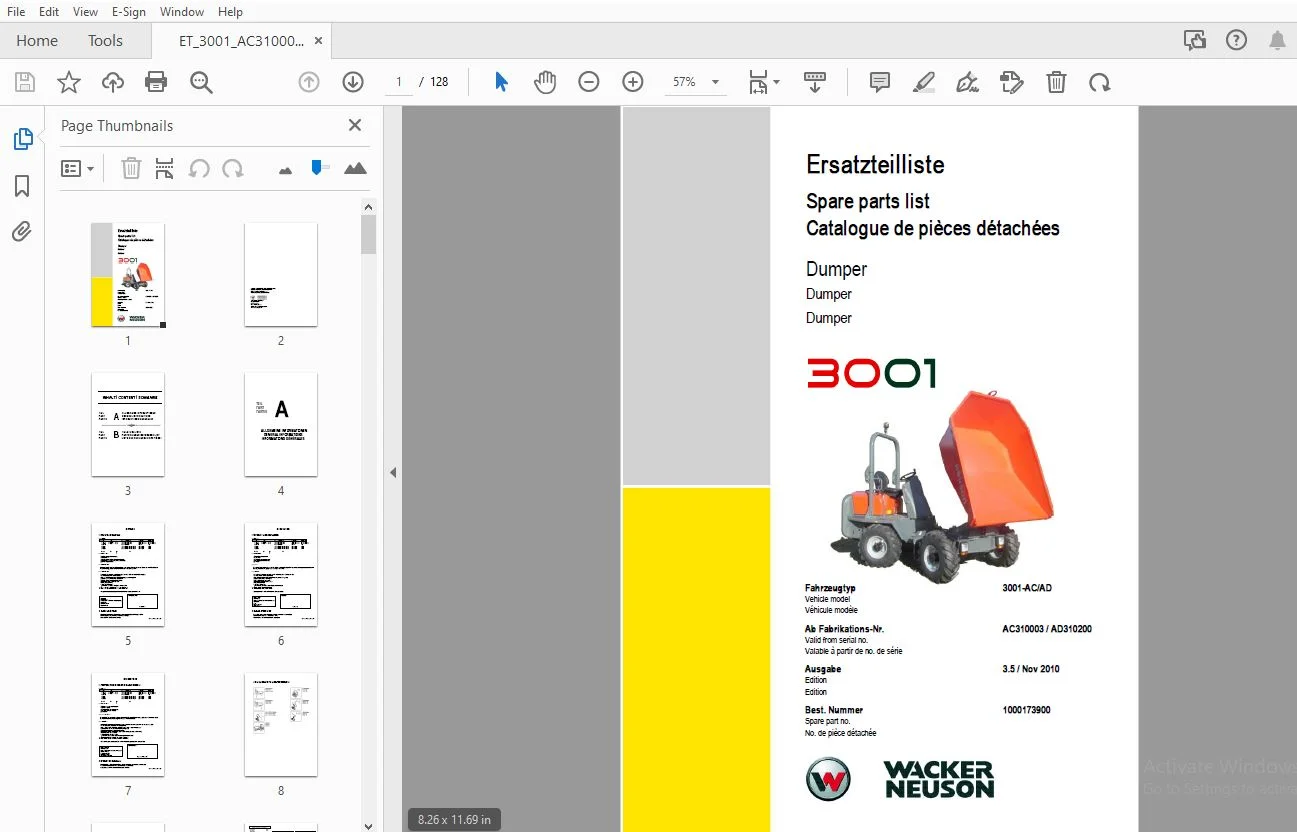

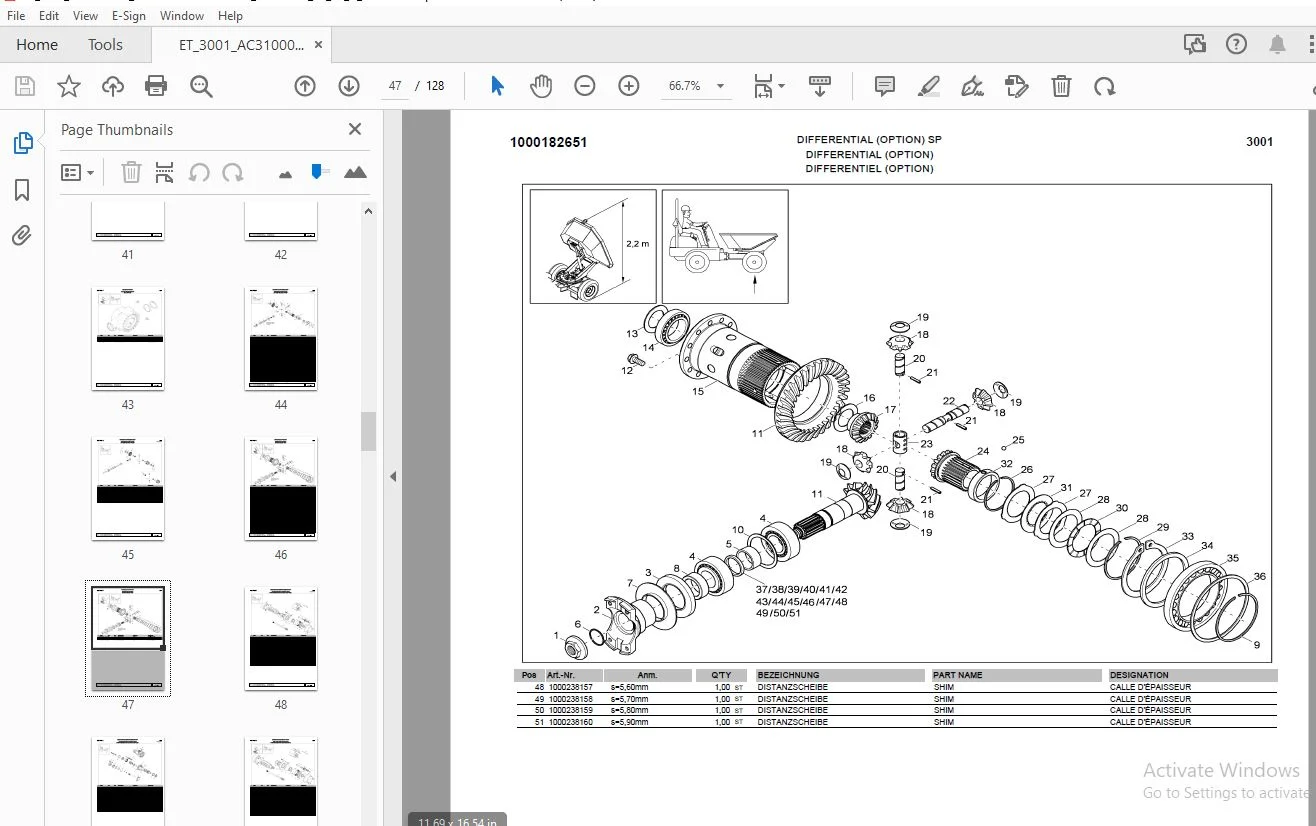

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

WACKER NEUSON 3001 DUMPER PARTS MANUAL 1000173900 – PDF DOWNLOAD

INHALT / CONTENT / SOMMAIRE
BEZEICHNUNG
PART NAME
DESIGNATION
SEITE
PAGE
PAGE
WARTUNGSSÄTZE, NACHRÜSTSÄTZE SP
MAINTENANCE KITS, ACCESSORY KITS
KIT ENTRETIEN, KIT OPTIONNEL
SERVICEPAKET
SERVICE KIT
PAQUET DE SERVICE
01/10
ÜBERSICHT NACHRÜSTSÄTZE
OVERVIEW ACCESSORY KITS
RÉCAPITULATIF DES KITS OPTION À MONTER
01/20
MOTOR SP
ENGINE
MOTEUR
DIESELMOTOR
DIESEL ENGINE
MOTEUR DIESEL
02/10
MOTORLAGERUNG
ENGINE BEDDING
SUSPENSION DU MOTEUR
02/20
ZYLINDERKOPF, VENTILDECKEL SP
CYLINDER HEAD, VALVE COVER
CULASSE DE CYLINDRE, COUVERCLE CLAPETS
02/30
ZYLINDERBLOCK
CYLINDER BLOCK
BLOC-CYLINDRES
02/40
KURBELWELLENDICHTUNG
SEAL CRANKSHAFT
GARNITURE DE VILEBREQUIN
02/50
ÖLWANNE
OIL SUMP
CARTER D’HUILE
02/60
NOCKENWELLE
CAMSHAFT
ARBE À CAMES
02/70
KURBELWELLE, KOLBEN
CRANKSHAFT, PISTON
PISTONS/VILEBREQUIN
02/80
SCHMIERSYSTEM
LUB OIL SYSTEM
SYSTEME DE GRAISSAGE
02/90
KÜHLSYSTEM
COOLING SYSTEM
SYSTEME DE REFROIDISSEMENT
02/100
EINSPRITZANLAGE
FUEL INJECTION EQUIPMENT
SYSTEME D’INJECTION
02/110
LUFTFILTER
AIR CLEANER
FILTRE À AIR
02/120
ANSAUGKRÜMMER
SUCTION MANIFOLD
COLLECTEUR D’ADMISSION
02/130
AUSPUFFKRÜMMER
EXHAUST MANIFOLD
COUDE D’ÉCHAPPEMENT
02/140
AUSPUFF
EXHAUST
ÉCHAPPEMENT
02/150
KRAFTSTOFFTANK
FUEL TANK
RÉSERVOIR DE CARBURANT
02/160
KRAFTSTOFFVERSORGUNG
FUEL SYSTEM
RAVITAILLEMENT EN CARBURANT
02/170
GASBETÄTIGUNG
SPEED ACTUATING
COMMANDE D’ACCÉLÉRATEUR
02/180
DICHTUNGEN SP
SEAL KIT
POCHETTE DE JOINTS
02/190
PUMPENANTRIEB
HYDRAULIC PUMP DRIVE
EMBRAYAGE PAR POMPE HYRAULIQUE
02/200
KÜHLUNG SP
COOLING SYSTEM
SYSTEME DE REFROIDISSEMENT
WASSERKÜHLER
WATER COOLER
RÈFRIGÉRANT D’EAU
03/10
ÖLKÜHLER
OIL COOLER
RADIATEUR D’HUILE
03/20
ÖLKÜHLER INSTALLATION
OIL COOLER INSTALLATION
INSTALLATION RÉFRIGÉRANT À L’HUILE
03/30
ANTRIEBSEINHEITEN SP
TRACK DRIVE UNIT
MOTO-REDUCTEUR DE TRANSLATION
FAHRANTRIEB INSTALLATION
TRAVELLING GEAR INSTALLATION
MOTEUR DE TRANSLATION INST.
04/10
ACHSEN SP
AXLE
ESSIEU
ACHSEN SP
AXLE
ESSIEU
05/10
ACHSEN SP
AXLE
ESSIEU
05/20
ACHSEN (OPTION)
AXLE (OPTION)
ESSIEU (OPTION)
05/30
GEHÄUSE
HOUSING
BOÎTE
05/40
GEHÄUSE (VORDERACHSE) SP
CENTRAL HOUSING (FRONT AXLE)
BOÎTE (AVANT-TRAIN)
05/50
GEHÄUSE (OPTION) SP
CENTRAL HOUSING (OPTION)
BOÎTE (OPTION)
05/60
DIFFERENTIAL (VORDERACHSE) SP
DIFFERENTIAL (FRONT AXLE)
DIFFERENTIEL (AVANT-TRAIN)
05/70
DIFFERENTIAL (VORDERACHSE) SP
DIFFERENTIAL (FRONT AXLE)
DIFFERENTIEL (AVANT-TRAIN)
05/80
DIFFERENTIAL (OPTION) SP
DIFFERENTIAL (OPTION)
DIFFERENTIEL (OPTION)
05/90
ACHSKÖRPER, RADNABE (VORDERACHSE) SP
AXLE CASE, WHEEL HUB (FRONT AXLE)
CORPS D’ESSIEU,MOYEU DE ROUE AVANT-TRAIN
05/100
ACHSKÖRPER, RADNABE (VORDERACHSE) SP
AXLE CASE, WHEEL HUB (FRONT AXLE)
CORPS D’ESSIEU,MOYEU DE ROUE AVANT-TRAIN
05/110
ACHSKÖRPER, RADNABE (OPTION) SP
AXLE CASE, WHEEL HUB (OPTION)
CORPS D’ESSIEU,MOYEU DE ROUE (OPTION)
05/120
GEHÄUSE (HINTERACHSE) SP
HOUSING (REAR AXLE)
COFFRET (ESSIEU D’ARRIÉRE)
05/130
GEHÄUSE (HINTERACHSE) SP
HOUSING (REAR AXLE)
COFFRET (ESSIEU D’ARRIÉRE)
05/140
DIFFERENTIAL (HINTERACHSE) SP
DIFFERENTIAL (REAR AXLE)
DIFFERENTIEL (ESSIEU ARRIÈRE)
05/150
DIFFERENTIAL (HINTERACHSE) SP
DIFFERENTIAL (REAR AXLE)
DIFFERENTIEL (ESSIEU ARRIÈRE)
05/160
DIFFERENTIAL (OPTION) SP
DIFFERENTIAL (OPTION)
DIFFERENTIEL (OPTION)
05/170
ACHSKÖRPER, RADNABE (HINTERACHSE) SP
AXLE CASE, WHEEL HUB (REAR AXLE)
CORPS D’ESSIEU,MOYEU DE ROUE ESSIEU ARRI
05/180
ACHSKÖRPER, RADNABE (HINTERACHSE) SP
AXLE CASE, WHEEL HUB (REAR AXLE)
CORPS D’ESSIEU,MOYEU DE ROUE ESSIEU ARRI
05/190
ACHSKÖRPER, RADNABE (OPTION) SP
AXLE CASE, WHEEL HUB (OPTION)
CORPS D’ESSIEU,MOYEU DE ROUE (OPTION)
05/200
ABTRIEBSGEHÄUSE
DRIVEN HOUSING
CORPS DE SORTIE
05/210
ABTRIEBSGEHÄUSE
DRIVEN HOUSING
CORPS DE SORTIE
05/220
BREMSE SP
BRAKES
FREIN
FUSSBREMSE INSTALLATION
FOOT BRAKE INSTALLTION
INSTALLATION FREIN À PÉDALE
06/10
FUSSBREMSE INSTALLATION
FOOT BRAKE INSTALLTION
INSTALLATION FREIN À PÉDALE
06/20
FUSSBREMSE INSTALLATION (OPTION) SP
FOOT BRAKE INSTALLTION (OPTION)
INSTALLATION FREIN À PÉDALE (OPTION)
06/30
FUSSBREMSE
FOOT BRAKE
FREIN À PÉDALE
06/40
HAUPTBREMSZYLINDER
MASTERBRAKE CYLINDER
CYLINDRE RÉCEPTEUR PRINCIPAL
06/50
HANDBREMSE
HAND BRAKE
FREIN À MAIN
06/60
HANDBREMSE
HAND BRAKE
FREIN À MAIN
06/70
HANDBREMSE (OPTION) SP
HAND BRAKE (OPTION)
FREIN À MAIN (OPTION)
06/80
BREMSE
BRAKE
FREIN
06/90
BREMSE (VORDERACHSE) SP
BRAKE (FRONT AXLE)
FREIN (AVANT-TRAIN)
06/100
BREMSE (OPTION) SP
BRAKE (OPTION)
FREIN (OPTION)
06/110
LENKUNG SP
STEERING
UNITE DE DIRECTION
STEUERSTAND
PILOT STAND
STAND DE COMMANDE
07/10
LENKUNG INSTALLATION
INSTALLATION STEERING
INSTALLATION DIRECTION
07/20
LENKUNG
STEERING UNIT
DIRECTION
07/30
LENKZYLINDER SP
STEERING CYLINDER
VÉRIN DE DIRECTION
07/40
ARBEITSHYDRAULIK SP
HYDRAULIC SYSTEM
INSTALLATION HYDRAULIQUE
HYDRAULIKTANK
HYDRAULIC TANK
RÉSERVOIR HYDRAULIQUE
08/10
VERSTELLPUMPE
DISPLACEMENT PUMP
POMPE DE TRANSLATION
08/20
ZAHNRADPUMPE
GEAR PUMP
POMPE D’ENGRENAGE
08/30
VERSTELLMOTOR
DISPLACEMENT MOTOR
MOTEUR DE DÉPLACER
08/40
STEUERVENTIL (FRONT TIP) SP
CONTROL VALVE (FRONT TIP)
VANNE DE COMMANDE (FRONT TIP)
08/50
SEITE / PAGE / PAGE 1
INHALT / CONTENT / SOMMAIRE
BEZEICHNUNG
PART NAME
DESIGNATION
SEITE
PAGE
PAGE
STEUERVENTIL
CONTROL VALVE
VANNE DE COMMANDE
08/60
SCHOCKVENTIL
SHOCK VALVE
CLAPET DE SURPRESSION
08/70
ZAHNRADPUMPE INSTALLATION
GEAR PUMP INSTALLATION
INSTALLATION POMPE À ENGRENAGES
08/80
KIPPZYLINDERBETÄTIGUNG (FRONT TIP) SP
TILT CYLINDER OPERATION (FRONT TIP)
COMMANDE VÉRIN DE CHASSIS BASCULANT
08/90
KIPPZYLINDER (FRONT TIP) SP
BUCKET TILT CYLINDER (FRONT TIP)
VÉRIN (FRONT TIP)
08/100
KIPPZYLINDERBETÄTIGUNG (POWERSWIVEL) SP
TILT CYLINDER OPERATION (POWERSWIVEL)
COMMANDE VÉRIN DE CHASSIS BASCULANT
08/110
KIPPZYLINDER (POWERSWIVEL) SP
BUCKET TILT CYLINDER (POWERSWIVEL)
VÉRIN (POWERSWIVEL)
08/120
KIPPZYL.BETÄTIGUNG POWERSWIVEL OPTION
SP
TILT CYL. OPERATION POWERSWIVEL (OPTION)
COMMANDE VÉRIN DE CHASSIS BASCULANT
08/130
KIPPZYLINDER POWERSWIVEL (OPTION) SP
BUCKET TILT CYLINDER POWERSWIVEL OPTION
VÉRIN POWERSWIVEL (OPTION)
08/140
SCHWENKZYLINDERBETÄTIGUNG
SWIVEL CYLINDER OPERATION
COMMANDE VERIN DE DEPORT
08/150
SCHWENKZYLINDER
BOOM OFFSET CYLINDER
CYLINDRE PIVOTANT
08/160
TANKLEITUNGEN
TANK LINES
TUYAU
08/170
ELEKTRIK SP
ELECTRICAL
ÉLECTRIQUE
BATTERIE
BATTERY
BATTERIE
09/10
ARMATURENBRETT
INSTRUMENT PANEL
TABLEAU DE BORD
09/20
RELAISKASTEN
RELAY CASE
BOÎTE DE RELAIS
09/30
HUPE
HORN
AVERTISSEUR
09/40
FRONTBELEUCHTUNG FRONT TIP (OPTION) SP
FRONT LIGHTS FRONT TIP (OPTION)
PHARES AVANT FRONT TIP (OPTION)
09/50
FRONTBELEUCHTUNG POWERSWIVEL (OPTION)
SP
FRONT LIGHTS POWERSWIVEL (OPTION)
PHARES AVANT POWERSWIVEL (OPTION)
09/60
HECKBELEUCHTUNG
REAR LIGHTS
PHARES ARRIERE
09/70
HAUPTKABELBAUM
MAIN HAIRNESS
FAISCEAU ÉLECTRIQUE PRINCIPAL
09/80
STVO-KABELBAUM (OPTION) SP
WIRE HARNESS (OPTION)
FAISCEAU DE CÂBLES (OPTION)
09/90
VERLÄNGERUNGSKABEL (FRONT TIP) SP
WIRING LOOM EXTENSION (FRONT TIP)
PROLONGATEUR (FRONT TIP)
09/100
ZÜNDSCHLOßPLATTE
IGNITION LOCK – PLATE
PLAQUE DE SERRURE D’ALLUMAGE
09/110
RUNDUMLEUCHTE (OPTION) SP
ROTATING BEACON (OPTION)
LAMPE (OPTION)
09/120
RÄDER / KETTEN SP
WHEELS / TRACKS
ROUE / CHAINE
RÄDER
WHEELS
ROUE
10/10
RÄDER (OPTION) SP
WHEELS (OPTION)
ROUE (OPTION)
10/20
FAHRWERK / RAHMEN SP
UNDERCARRIAGE / CHASSIS
CHASSIS DE TRANSLATION / CHASSIS
VORDERRAHMEN (FRONT TIP) SP
FRONT CHÂSSIS (FRONT TIP)
CHASSIS DEVANT (FRONT TIP)
11/10
VORDERRAHMEN (POWERSWIVEL) SP
FRONT CHÂSSIS (POWERSWIVEL)
CHASSIS DEVANT (POWERSWIVEL)
11/20
SCHWENKKONSOLE (POWERSWIVEL) SP
SWING BRACKET (POWERSWIVEL)
SUPPORT BALANCEMENT (POWERSWIVEL)
11/30
SCHWENKKONSOLE POWERSWIVEL (OPTION) SP
SWING BRACKET POWERSWIVEL (OPTION)
SUPPORT BALANCEMENT
POWERSWIVEL(OPTION)
11/40
HINTERRAHMEN
REAR FRAME
CADRE ARRIÈRE
11/50
KNICKGELENK
PIVOT BLOCK
BOULON ARTICULÉ
11/60
SCHMIERUNG
LUBRICATION
LUBRIFICATION
11/70
ÜBERROLLBÜGEL
OVERROLL BAR
ARCHET À ENVAHIR
11/80
SPIEGEL (OPTION) SP
MIRROR (OPTION)
RÉTROVISEUR (OPTION)
11/90
VERKLEIDUNGEN SP
PANELS
REVÊTEMENT
MOTORHAUBE
ENGINE HOOD
CAPOT
12/10
BODENBLECH
FLOOR PLATE
TÔLE FONCIÈRE
12/20
ARMSYSTEM / LADEANLAGE SP
BOOM / LOADER UNIT
FLÈCHE / EQUIPEMENT CHARGEUR
MULDE (FRONT TIP) SP
SKIPPER (FRONT TIP)
BENNE (FRONT TIP)
13/10
MULDE (POWERSWIVEL) SP
SKIP (POWERSWIVEL)
AUGE (POWERSWIVEL)
13/20
MULDE POWERSWIVEL (OPTION) SP
SKIP POWERSWIVEL (OPTION)
AUGE POWERSWIVEL (OPTION)
13/30
KABINE / FAHRERSITZ SP
CABIN / DRIVER SEAT
CABINE / SIÈGE DU CONDUCTEUR
FAHRERSITZ
DRIVERS SEAT
SIÈGE CONDUCTEUR
14/10
AUFKLEBER, WERKZEUG SP
STICKER, TOOL KIT
ÉTIQUETTE ADHÉSIVE, OUTILLAGE
AUFKLEBER
STICKER
AUTOCOLLANT
16/10
AUFKLEBER
STICKER
AUTOCOLLANT
16/20
ANTIRUTSCHBELAG
ANTISLIDE COVERING
REVÊTEMENT ANTIGLISSEMENT
16/30
UNTERLEGKEIL (OPTION) SP
WHEEL CHOCK (OPTION)
CLAVETTE DE METTRE DESSOUS (OPTION)
16/40

DESCRIPTION:

WACKER NEUSON 3001 DUMPER PARTS MANUAL 1000173900 – PDF DOWNLOAD

GENERAL INFORMATION
The descriptive pictures shown in the spare manual can differ from the actual versions. Not all the shown options are available in every country
Parts without item numbers are not available as spare parts.

S.S 03/01/2025
