Tadano Crane HT-380-1-00002 UPPER Spare Parts Catalog Manual – PDF DOWNLOAD

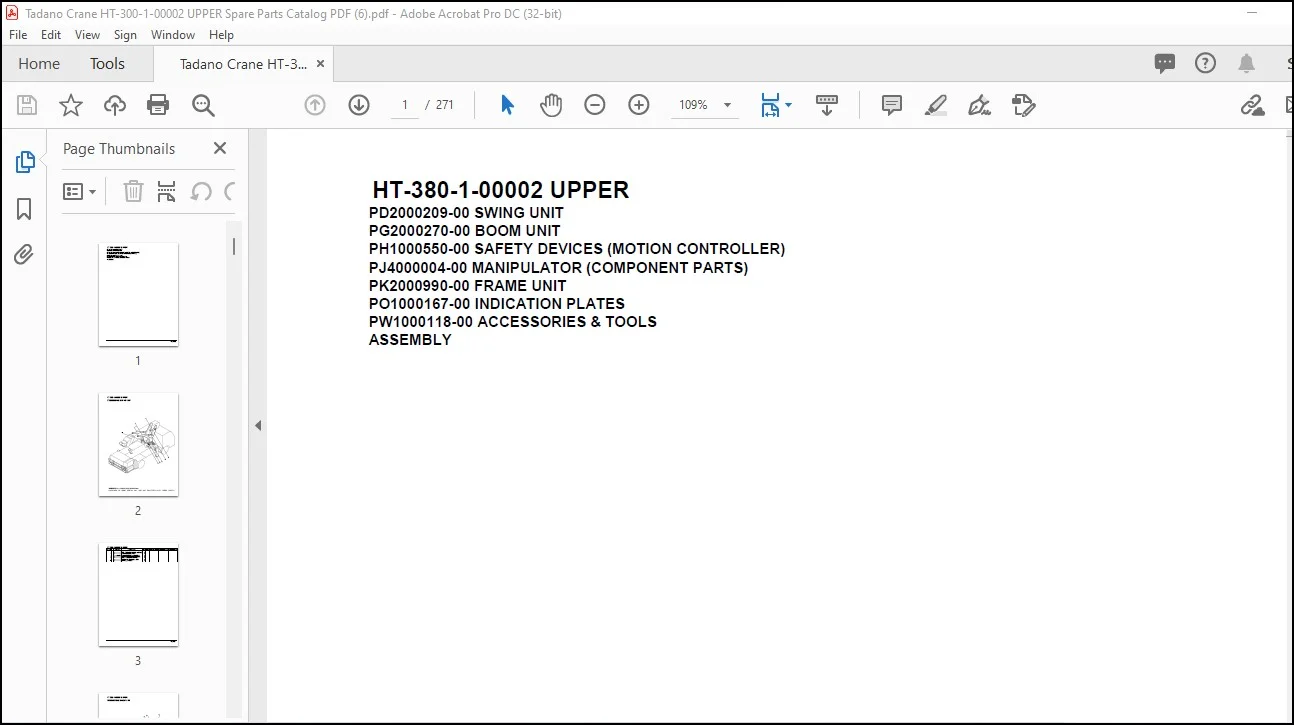

IMAGES PREVIEW OF THE MANUAL:
FILE DETAILS:
Tadano Crane HT-380-1-00002 UPPER Spare Parts Catalog Manual – PDF DOWNLOAD
Language : English
Pages :271
Downloadable : Yes
File Type : PDF
Size:4.18 MB
TABLE OF CONTENTS:
Tadano Crane HT-380-1-00002 UPPER Spare Parts Catalog Manual – PDF DOWNLOAD
HT-380-1-00002 UPPER
PD2000209-00 SWING UNIT
PG2000270-00 BOOM UNIT
PH1000550-00 SAFETY DEVICES (MOTION CONTROLLER)
PJ4000004-00 MANIPULATOR (COMPONENT PARTS)
PK2000990-00 FRAME UNIT
PO1000167-00 INDICATION PLATES
PW1000118-00 ACCESSORIES & TOOLS
ASSEMBLY
HT-380-1-00002 UPPER
PB1300277-01 JOINT,ROTARY
PB1320495-01 VALVE,MANUAL CONTROL
PB1320513-00 VALVE,MANUAL CONTROL
PB1400285-00 PIPING,UPPER (SWING FRAME)
PB5190132-00 BOOM ASSY
PB5230008-00 BOOSTER ASSY
PB5230009-00 BOOSTER ASSY
PB5260087-00 BOX ASSY (FUSE)
PC1030251-02 CYLINDER,JACK
PC1050238-00 CYLINDER,EXTENSION
PC1050239-00 CYLINDER,EXTENSION
PC1100217-00 OPERATION SYSTEM, OUTRIGGER
PC5150154-00 CASE ASSY,INNER (FRONT-RIGHT)
PC5150155-00 CASE ASSY,INNER (FRONT-LEFT)
PC5150156-00 CASE ASSY,INNER (REAR-RIGHT)
PC5150157-00 CASE ASSY,INNER (REAR-LEFT)
PC5570120-00 COVER ASSY
PD1010104-02 REDUCER,SWING SPEED
PD1010141-00 REDUCER,SWING SPEED (MOUNT)
PE1010329-02 CYLINDER,ELEVATING
PE1050081-02 CYLINDER,LEVELING
PE1050088-03 CYLINDER,LEVELING (LOWER)
PE1050095-02 CYLINDER,LEVELING (BOOM)
PE5020655-00 ELEC.ASSY (BOOM)
PE5110057-00 ELEC.ASSY,FRAME
PE5190021-00 ELEC.ASSY,SWING FRAME
PF1010168-01 WINCH
PF1350041-02 WINCH,JIB (FRP,INSULATION,YELLOW)
PF1400249-00 MOUNT,WINCH (WITHOUT JIB STOWING)
PF5100318-01 FRAME ASSY
PG1050329-01 CYLINDER,TELESCOPING
PG1130062-00 DETECTOR,BOOM LENGTH
PG1220035-00 PIPING,BOOM (PIPING)
PG1220036-00 PIPING,BOOM (HOSE)
PG1410062-00 COVER,BOOM (FRP)
PH1480032-00 MOTION CONTROLLER (AMC)
PH5031807-00 HARNESS
PH5031808-00 HARNESS
PH5031809-00 HARNESS
PH5031816-00 HARNESS (FRONT,O/R)
PH5031819-00 HARNESS
PH5031860-00 HARNESS
PH5031861-00 HARNESS
PH5031862-00 HARNESS
PH5031863-00 HARNESS
PH5031864-00 HARNESS
PH5031865-00 HARNESS
PH5031982-00 HARNESS (REAR,O/R)
PH5080156-00 HOOK ASSY
PI1010158-00 MOTOR,HYDRAULIC
PI1050002-00 RESERVOIR,OIL
PI1100007-00 VALVE,RELIEF
PI1100060-01 VALVE,RELIEF
PI1100061-00 VALVE,RELIEF
PI1120096-00 VALVE,SOLENOID
PI1120097-00 VALVE,SOLENOID
PI1120157-01 VALVE,SOLENOID
PI1120223-00 VALVE,SOLENOID
PI1120224-00 VALVE,SOLENOID
PI1120238-02 VALVE,SOLENOID
PI1120265-01 VALVE,SOLENOID
PI1140003-01 VALVE,CHECK
PI1140055-01 VALVE,CHECK
PI1140133-01 VALVE,CHECK
HT-380-1-00002 UPPER
000008
PI1140136-01 VALVE,CHECK
PI1250098-00 VALVE,COUNTERBALANCE
PI1250116-00 VALVE,COUNTERBALANCE
PI1280051-00 VALVE,PILOT CHECK
PJ4200006-00 MANIPULATOR (BASE)
PK1130005-00 COVER,BEARING
PK1330054-00 COVER INSTALLATION
PL1020056-02 LEVER,CONTROL
PM5230010-00 MOTOR,OIL
PN1060091-01 SWITCH PANEL (FRAME)
PN1060094-02 SWITCH PANEL
PN1140164-00 SWITCH ASSY (WITH HARNESS,3 SW)
PN1190002-00 CONVERTER (DC-DC)
PN1210048-00 TRANSMITTER,SIGNAL
PN1210123-00 TRANSMITTER,SIGNAL
PN1450066-00 HARNESS
PN1450067-00 HARNESS
PN5011217-00 NAME PLATE ASSY
PO1080059-00 PLATE,NAME (LIVE-LINE WORKING DEVICE)
PO5280027-00 OUTRIGGER ASSY,FRONT
PO5290065-00 OUTRIGGER ASSY,REAR
PP5010016-00 PANEL ASSY
PP5110004-00 PARTS ASSY,FIBER (OPTICAL CABLE)
PP5350002-00 POWER SUPPLY ASSY,HYDRAULIC
PP5450004-00 PUMP,GREASE (400CC)
PP6010341-00 PIPING ASSY (OUTRIGGER)
PP6060014-00 PIPING ASSY,BOOM
PP6060015-00 PIPING ASSY,BOOM (BASE BOOM)
PP6130038-00 PIPING ASSY,FRAME
PS5150001-00 SHACKLE
PS5510039-00 SWING FRAME ASSY
PS5530240-00 SWITCH ASSY
PV5240011-00 VALVE ASSY,SOLENOID
PV5240012-00 VALVE ASSY,SOLENOID
PW1010222-00 ACCESSORIES
PX5010419-00 MOUNT ASSY (BUCKET,PREPARED LIST)
PX5730008-01 MOUNT ASSY,SWIVEL JOINT
PY1170035-00 BOOSTER
PY1240034-00 CONTROL UNIT
PY1930004-00 BLOCK,RUBBER (WAZUMI)
PY1930005-00 BLOCK,RUBBER (NAKAMURA)
PY2350004-01 SWITCH,BOOSTER
PY5240005-00 ARM ASSY
