Tadano AT-100-4 42063434393 UPPERLOWER,HINO SKG-XZU600X-TYMMC6 Parts Manual – PDF DOWNLOAD
FILE DETAILS:
Tadano AT-100-4 42063434393 UPPERLOWER,HINO SKG-XZU600X-TYMMC6 Parts Manual – PDF DOWNLOAD
Language : English
Pages : 390
Downloadable : Yes
File Type : PDF
Size: 4.52 MB
IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Tadano AT-100-4 42063434393 UPPERLOWER,HINO SKG-XZU600X-TYMMC6 Parts Manual – PDF DOWNLOAD

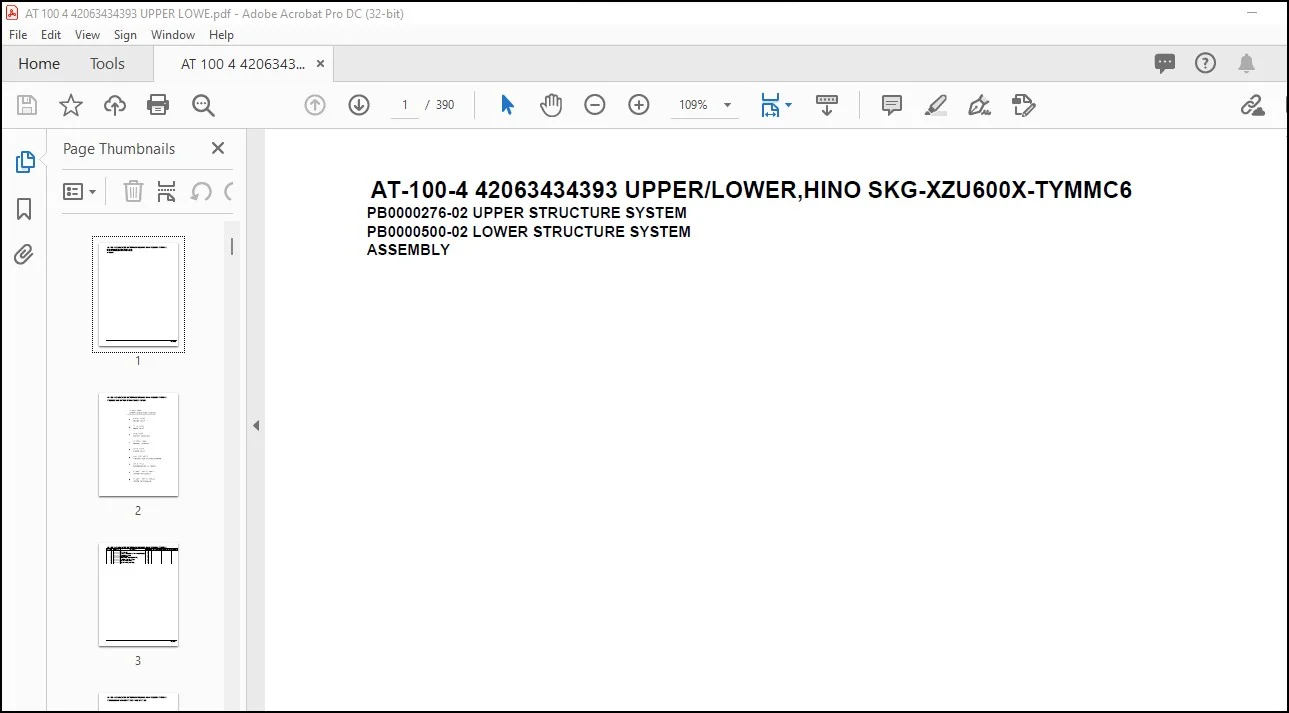

PB0000276-02 UPPER STRUCTURE SYSTEM
PB0000500-02 LOWER STRUCTURE SYSTEM
ASSEMBLY
AT-100-4 42063434393 UPPER/LOWER,HINO SKG-XZU600X-TYMMC6
000003

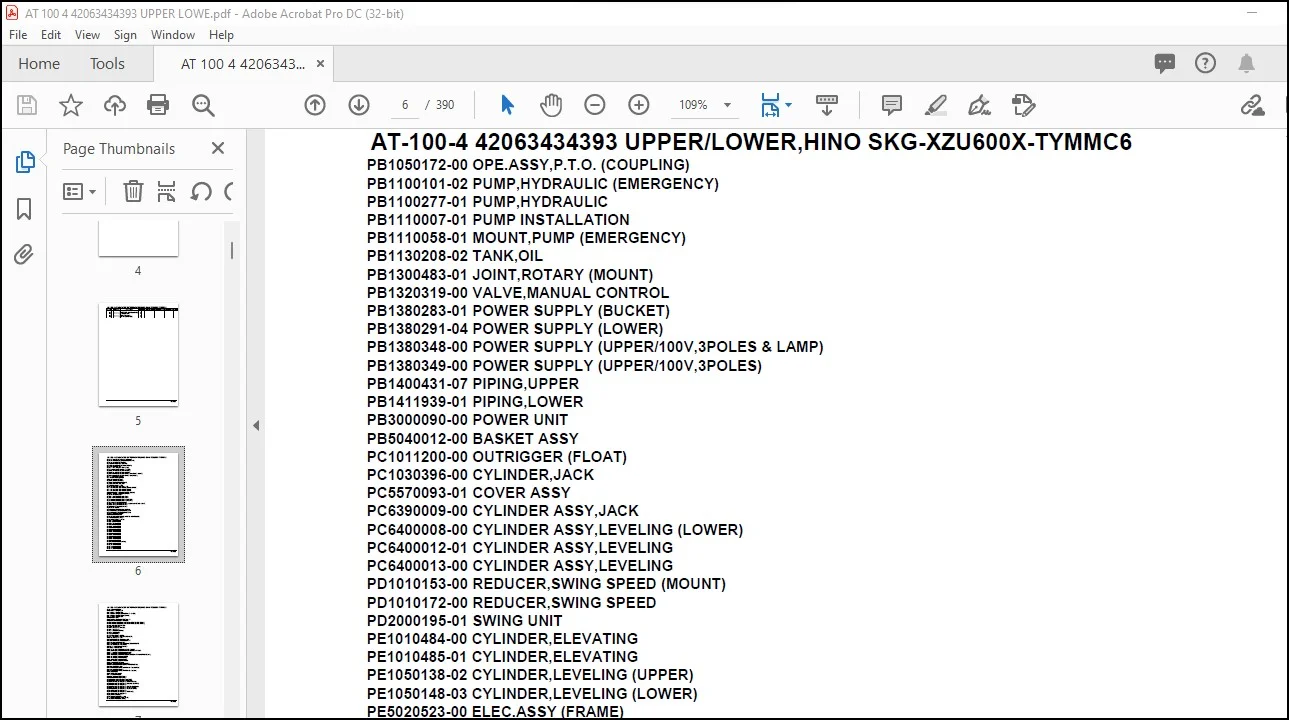

PB1050172-00 OPE.ASSY,P.T.O. (COUPLING)
PB1100101-02 PUMP,HYDRAULIC (EMERGENCY)
PB1100277-01 PUMP,HYDRAULIC
PB1110007-01 PUMP INSTALLATION
PB1110058-01 MOUNT,PUMP (EMERGENCY)
PB1130208-02 TANK,OIL
PB1300483-01 JOINT,ROTARY (MOUNT)
PB1320319-00 VALVE,MANUAL CONTROL
PB1380283-01 POWER SUPPLY (BUCKET)

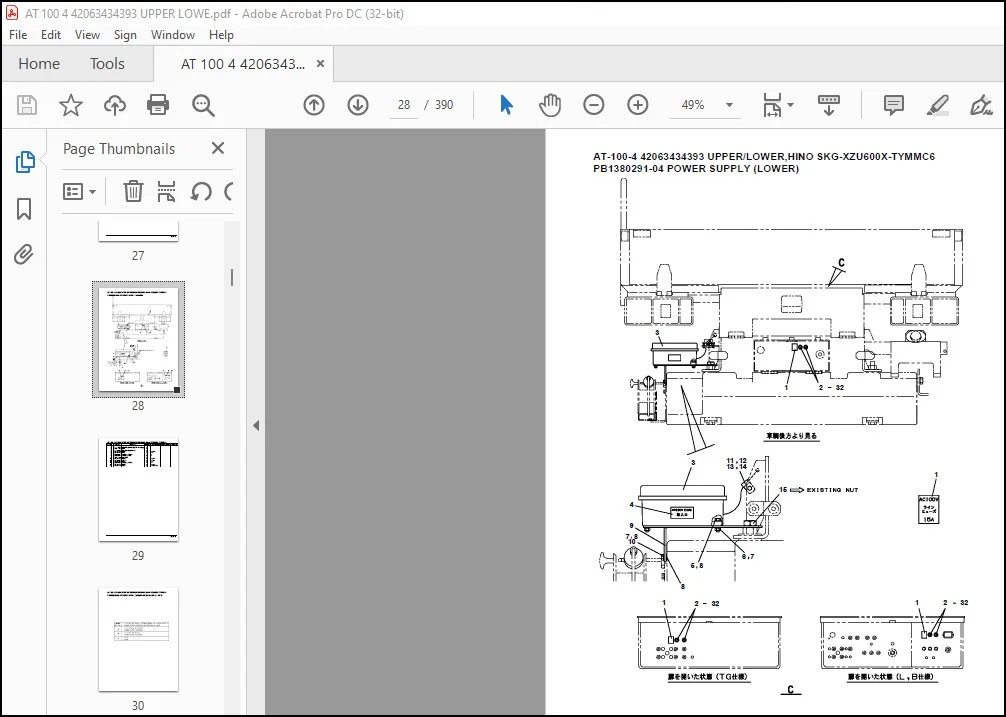

PB1380291-04 POWER SUPPLY (LOWER)
PB1380348-00 POWER SUPPLY (UPPER/100V,3POLES & LAMP)
PB1380349-00 POWER SUPPLY (UPPER/100V,3POLES)
PB1400431-07 PIPING,UPPER
PB1411939-01 PIPING,LOWER
PB3000090-00 POWER UNIT
PB5040012-00 BASKET ASSY
PC1011200-00 OUTRIGGER (FLOAT)
PC1030396-00 CYLINDER,JACK
PC5570093-01 COVER ASSY
PC6390009-00 CYLINDER ASSY,JACK
PC6400008-00 CYLINDER ASSY,LEVELING (LOWER)
PC6400012-01 CYLINDER ASSY,LEVELING
PC6400013-00 CYLINDER ASSY,LEVELING
PD1010153-00 REDUCER,SWING SPEED (MOUNT)
PD1010172-00 REDUCER,SWING SPEED
PD2000195-01 SWING UNIT
PE1010484-00 CYLINDER,ELEVATING
PE1010485-01 CYLINDER,ELEVATING
PE1050138-02 CYLINDER,LEVELING (UPPER)
PE1050148-03 CYLINDER,LEVELING (LOWER)
PE5020523-00 ELEC.ASSY (FRAME)
PE5070034-02 ELEC.ASSY,CARRIER (N SIGNAL INVERSION RELAY)
PE5070051-00 ELEC.ASSY,CARRIER
PE5070053-00 ELEC.ASSY,CARRIER
PG1010986-04 BOOM
PG1050634-00 CYLINDER,TELESCOPING
PG1120223-00 DETECTOR,BOOM LENGTH
PG1120224-00 DETECTOR,BOOM LENGTH
PG1220170-02 PIPING,BOOM
PG2000253-00 BOOM UNIT
PH1000550-00 SAFETY DEVICES (MOTION CONTROLLER)
PH1540040-02 FOOT SWITCH
PH1550027-01 TOUCH SWITCH
PH5030429-00 HARNESS
PH5030430-00 HARNESS
PH5030577-01 HARNESS
PH5030578-00 HARNESS
PH5030744-00 HARNESS
PH5030748-00 HARNESS
PH5030754-00 HARNESS
PH5030759-00 HARNESS
PH5030974-00 HARNESS
PH5030976-00 HARNESS
PH5030977-00 HARNESS
PH5030978-00 HARNESS
PH5030995-00 HARNESS
PH5031005-00 HARNESS
PH5031016-00 HARNESS
PH5031327-00 HARNESS (L=3400)
PH5031599-00 HARNESS
PH5032117-00 HARNESS
PH5034138-00 HARNESS
PH5034148-00 HARNESS
PH5034172-00 HARNESS
AT-100-4 42063434393 UPPER/LOWER,HINO SKG-XZU600X-TYMMC6
000003
PH5034175-00 HARNESS
PI1100132-01 VALVE,RELIEF
PI1140133-01 VALVE,CHECK
PI1140165-00 VALVE,CHECK (MORIKAWA GAUGE)
PI1140167-00 VALVE,CHECK (UZUMAKI)
PI1140227-00 VALVE,CHECK
PI1240047-00 VALVE
PI1250137-00 VALVE,COUNTERBALANCE
PI1300061-02 FILTER,OIL (YAMASHIN)
PI5170021-00 INTERLOCK ASSY (RUNAWAY PREVENTION DEVICE)
PI5170021-00 INTERLOCK ASSY (RUNAWAY PREVENTION DEVICE)
PJ3000448-00 BASKET SYSTEM
PJ3010303-00 BASKET
PK1011144-01 FRAME (BASKET)
PK1011437-01 FRAME
PK1100461-02 SWING FRAME
PK1230117-02 WEIGHT
PK1330340-00 COVER
PK1330379-01 COVER (BOOM)
PK1330441-01 COVER (BUCKET OR BASKET)
PK2001234-00 FRAME UNIT
PL1011117-01 OPE.ASSY,CONT.VALVE
PL1031085-00 OPE.ASSY,ACCELERATOR
PL1250052-00 VALVE,CONTROL
PL1920037-01 OPE.ASSY (BUCKET/1-LEVER,2-OPE.:STD)
PL1920063-02 OPE.ASSY (BUCKET)
PM5150319-00 MODIFICATION ASSY
PM5230001-01 MOTOR,OIL
PN1013972-04 ELEC.ASSY (BUCKET OR BASKET)
PN1013988-05 ELEC.ASSY (BATTERY & EMERGENCY PUMP)
PN1014421-00 ELEC.ASSY (SWING FRAME)
PN1014545-02 ELEC.ASSY (BOOM/ANGLE)
PN1014780-02 ELEC.ASSY (ALARM:UPPER/EXHAUST GAS PURIFIER DEVICE)
PN1014832-00 ELEC.ASSY (CARRIER)
PN1014834-00 ELEC.ASSY (FRAME)
PN1014967-01 ELEC.ASSY (FRAME)
PN1015014-00 ELEC.ASSY (CARRIER)
PN1060322-00 SWITCH PANEL
PN1080273-02 LAMP (WORKING/UPPER)
PN1080349-02 LAMP (WORKING/100V POWER SUPPLY)
PN1110550-00 RELAY ASSY
PN1140153-00 SWITCH ASSY (WITH HARNESS,3 SWITCH)
PN1140155-00 SWITCH ASSY
PN1140175-00 SWITCH ASSY (WITH HARNESS,3 SW)
PN1300002-00 BOX
PN1350027-01 REEL,CORD
PN1450146-00 HARNESS
PN5010074-00 NAME PLATE ASSY
PN5010922-00 NAME PLATE ASSY
PO1000182-00 INDICATION PLATES (UPPER)
PO1000183-00 INDICATION PLATES (LOWER)
PO1013121-01 PLATE ASSY,NAME (HYDRAULIC OIL)
PO1014634-01 PLATE ASSY,NAME (OIL/COLD DISTRICT)
PO1014687-01 PLATE ASSY,NAME
PO1014917-01 PLATE ASSY,NAME (UPPER CONTOROLS)
PO1014919-01 PLATE ASSY,NAME (SPECIFICATION)
PO1014959-02 PLATE ASSY,NAME (VEHICLE HEIGHT)
PO1015007-01 PLATE ASSY,NAME
PO1015266-00 PLATE ASSY,NAME (TOOL BOX)
PO1015509-01 PLATE ASSY,NAME
PO5010003-03 OPE.ASSY
PO5270050-00 OUTRIGGER ASSY
PP5450004-00 PUMP,GREASE (400CC)
PP5500003-00 PUMP,OIL (32CC:L)
AT-100-4 42063434393 UPPER/LOWER,HINO SKG-XZU600X-TYMMC6
000003
PP6130011-00 PIPING ASSY,FRAME (OUTRIGGER)
PR5210001-00 RELAY (WITH HARNESS)
PS5530090-01 SWITCH ASSY (WITH HARNESS,3 SW)
PS5530176-00 SWITCH ASSY
PS5530450-00 SWITCH ASSY
PV1020305-02 VALVE,REMOTE CONTROL
PV1300019-00 CABLE
PV1300020-00 CABLE (3 POLE)
PV5010005-00 VALVE ASSY (JACK CONTROL)
PV5070007-00 VALVE ASSY,COUNTERBALANCE
PV5140017-00 VALVE ASSY,RELIEF
PW1000118-00 ACCESSORIES & TOOLS
PW1010204-01 ACCESSORIES
PW1030049-01 TOOLS
PW1050018-01 WEDGE (STOPPER FOR TIRE/JUSTIN)
PW5110002-00 WEDGE (STOPPER FOR TIRE/WAZUMI)
PW5110003-00 WEDGE (STOPPER FOR TIRE/NAKAMURA KIKI)
PX1030752-01 FENDER
PX1100281-01 TANK SUPPORT
PX1120631-00 BOOM REST
PX1210103-01 GUARD
PX1260252-00 STEP
PX1270086-01 WOOD BLOCK (W=350,H=80)
PX1350899-00 BOX,TOOL (SINGLE-DECKER/T-HANDLE)
PX1350900-01 BOX,TOOL
PX1350901-01 BOX,TOOL
PX1351224-00 BOX,TOOL (TAIYO KENKI RENTAL :SINGLE-DECKER/DECK)
PX1360072-00 REFLECTOR (SWING ALIGNMENT MARK)
PX1370218-02 GUARD,CAB
PX1410226-01 MOUNT,TIRE
PX1830013-00 COUPLING
PX1940230-00 MOUNT (WITHOUT TRUCK BED/PLUG)
PX1940363-00 MOUNT (TRUCK BED)
PX1940364-00 MOUNT (TRUCK BED)
PX2001524-00 CARRIER UNIT
PX3000591-00 MOUNTING UNIT
PX5360050-02 MOUNT ASSY,FRAME
PX5740027-00 MOUNT ASSY,TAIL LAMP
PY1001385-01 OPTIONS,1 (LOWER)
PY1001668-01 OPTIONS,1 (UPPER)
PY1090001-00 BELT,SAFETY
PY1560074-01 ALARM SYSTEM
PY1650108-01 EARTHING DEVICE
PY1930004-00 BLOCK,RUBBER (WAZUMI)
PY1930005-00 BLOCK,RUBBER (NAKAMURA)
PY2000263-00 OPTION UNIT,2 (UPPER)
PY5170001-00 ALARM ASSY
PY5170002-00 ALARM ASSY
PY5310001-00 AUTOMATIC MOTION CONTROLLER
