Tadano AT-100-4 42063421652 UPPER LOWER,MITSUBISHI PDG-FE73DB 4UKA4 Parts Manual – PDF DOWNLOAD
FILE DETAILS:
Tadano AT-100-4 42063421652 UPPER LOWER,MITSUBISHI PDG-FE73DB 4UKA4 Parts Manual – PDF DOWNLOAD
Language : English
Pages : 596
Downloadable : Yes
File Type : PDF
Size: 6.4 MB
IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Tadano AT-100-4 42063421652 UPPER LOWER,MITSUBISHI PDG-FE73DB 4UKA4 Parts Manual – PDF DOWNLOAD

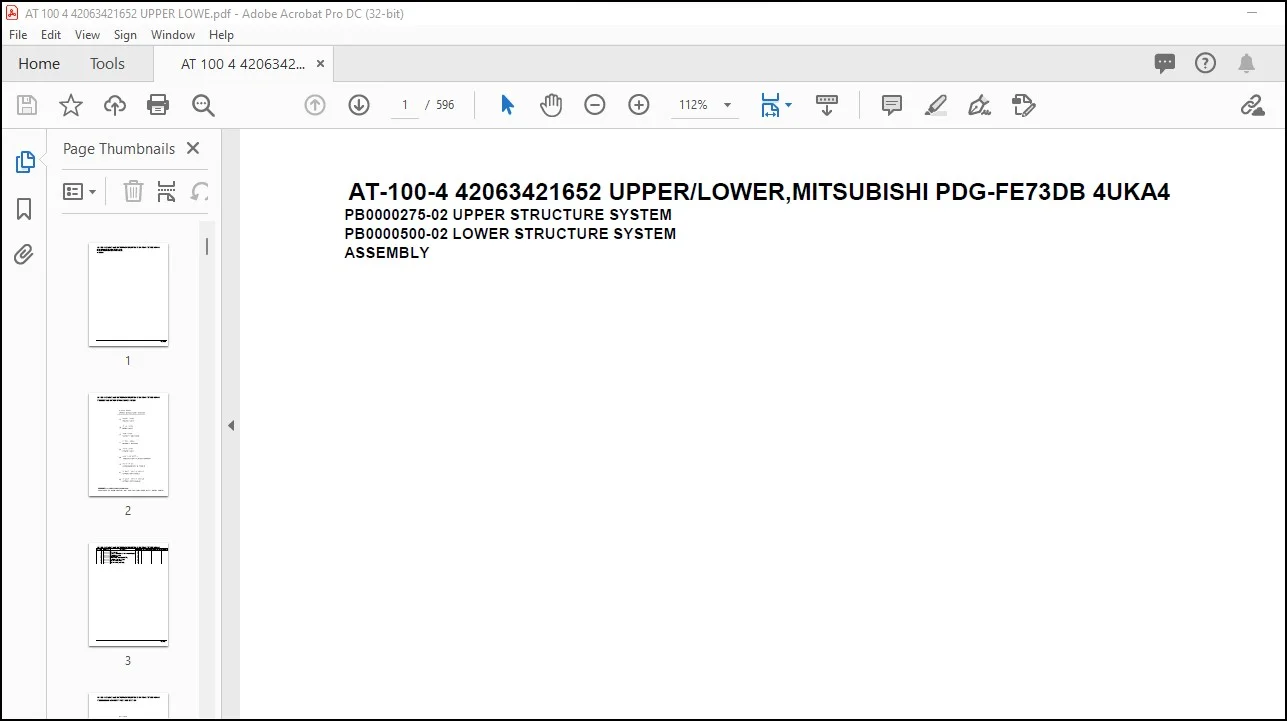

AT-100-4 42063421652 UPPER/LOWER,MITSUBISHI PDG-FE73DB 4UKA4
PB0000275-02 UPPER STRUCTURE SYSTEM
PB0000500-02 LOWER STRUCTURE SYSTEM
ASSEMBLY
AT-100-4 42063421652 UPPER/LOWER,MITSUBISHI PDG-FE73DB 4UKA4
000003

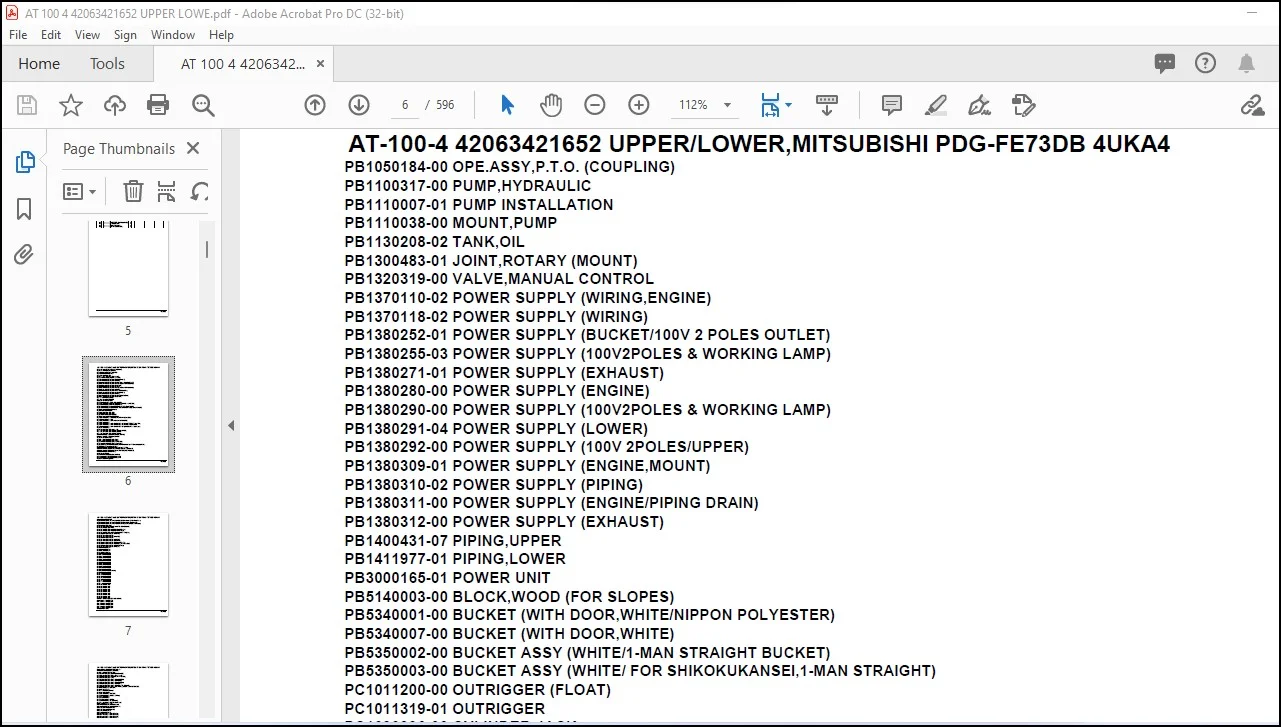

PB1050184-00 OPE.ASSY,P.T.O. (COUPLING)
PB1100317-00 PUMP,HYDRAULIC
PB1110007-01 PUMP INSTALLATION
PB1110038-00 MOUNT,PUMP
PB1130208-02 TANK,OIL
PB1300483-01 JOINT,ROTARY (MOUNT)
PB1320319-00 VALVE,MANUAL CONTROL
PB1370110-02 POWER SUPPLY (WIRING,ENGINE)
PB1370118-02 POWER SUPPLY (WIRING)
PB1380252-01 POWER SUPPLY (BUCKET/100V 2 POLES OUTLET)
PB1380255-03 POWER SUPPLY (100V2POLES & WORKING LAMP)
PB1380271-01 POWER SUPPLY (EXHAUST)
PB1380280-00 POWER SUPPLY (ENGINE)
PB1380290-00 POWER SUPPLY (100V2POLES & WORKING LAMP)
PB1380291-04 POWER SUPPLY (LOWER)
PB1380292-00 POWER SUPPLY (100V 2POLES/UPPER)
PB1380309-01 POWER SUPPLY (ENGINE,MOUNT)

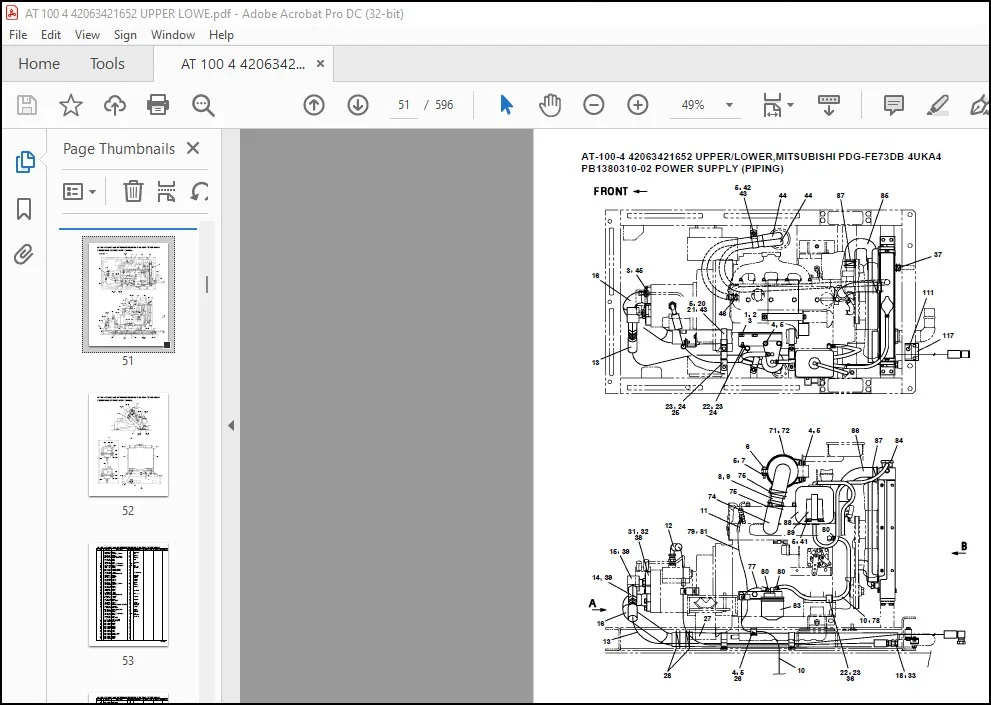

PB1380310-02 POWER SUPPLY (PIPING)
PB1380311-00 POWER SUPPLY (ENGINE/PIPING DRAIN)
PB1380312-00 POWER SUPPLY (EXHAUST)
PB1400431-07 PIPING,UPPER
PB1411977-01 PIPING,LOWER
PB3000165-01 POWER UNIT
PB5140003-00 BLOCK,WOOD (FOR SLOPES)
PB5340001-00 BUCKET (WITH DOOR,WHITE/NIPPON POLYESTER)
PB5340007-00 BUCKET (WITH DOOR,WHITE)
PB5350002-00 BUCKET ASSY (WHITE/1-MAN STRAIGHT BUCKET)
PB5350003-00 BUCKET ASSY (WHITE/ FOR SHIKOKUKANSEI,1-MAN STRAIGHT)
PC1011200-00 OUTRIGGER (FLOAT)
PC1011319-01 OUTRIGGER
PC1030396-00 CYLINDER,JACK
PC1030397-00 CYLINDER,JACK
PC1200616-01 PIPING,OUTRIGGER
PC5040001-00 CABLE ASSY,CONTROL
PC5570058-00 COVER ASSY(BUCKET,FOR GAP MEASURES)
PC5570093-01 COVER ASSY
PC5570096-00 COVER ASSY (BUCKET/CLOTH:WHITE)
PC5570105-00 COVER
PC5570190-00 COVER ASSY (VEHICLE BED MAT/AT-100TT,TTE,AT-110TTE-5)
PC5570191-00 COVER ASSY (VEHICLE BED MAT/AT-100TTE-5,INDOOR)
PC5570192-00 COVER ASSY (VEHICLE BED MAT,LOWER SPEC:42063533000)
PC5700017-00 COVER
PC6390009-00 CYLINDER ASSY,JACK
PC6400008-00 CYLINDER ASSY,LEVELING (LOWER)
PC6400012-01 CYLINDER ASSY,LEVELING
PC6400013-00 CYLINDER ASSY,LEVELING
PD1010153-00 REDUCER,SWING SPEED (MOUNT)
PD1010172-00 REDUCER,SWING SPEED
PD2000195-01 SWING UNIT
PE1010484-00 CYLINDER,ELEVATING
PE1010485-01 CYLINDER,ELEVATING
PE1050138-02 CYLINDER,LEVELING (UPPER)
PE1050148-03 CYLINDER,LEVELING (LOWER)
PE5020063-00 ELEC.ASSY(POWER SUPPLY/100V2POLES& WORKING LAMP,HYBRID)
PE5070003-00 ELEC.ASSY,CARRIER
PF1080138-01 SUPPORT (HOOK FOR CARRIER ROPES)
PF1080161-01 SUPPORT (FIXED LADDER REST,2-DECKER/2007)
PF1080163-01 SUPPORT (SWIVEL LADDER REST,2-DECKER/2007)
PF1080188-01 SUPPORT (EARTH)
PG1010995-03 BOOM
PG1050634-00 CYLINDER,TELESCOPING
PG1120223-00 DETECTOR,BOOM LENGTH
PG1120224-00 DETECTOR,BOOM LENGTH
PG1220170-02 PIPING,BOOM
AT-100-4 42063421652 UPPER/LOWER,MITSUBISHI PDG-FE73DB 4UKA4
000003
PG2000352-00 BOOM UNIT
PG5200048-00 GUARD ASSY (GATE PROTECTOR/AT-100TT,TTE,AT-110TTE-5)
PG5200049-00 GUARD ASSY (GATE PROTECTOR/AT-100TTE-5,INDOOR)
PG5200050-00 GUARD ASSY (GATE PROTECTOR,LOWER SPEC:42063533000)
PG5260004-00 GRIP ASSY
PH1000550-00 SAFETY DEVICES (MOTION CONTROLLER)
PH1500009-00 BUZZER (JACK)
PH1500013-02 BUZZER (JACK/FOR HINO,TOYOTA)
PH1500014-00 BUZZER (JACK/FOR MITSUBISHI)
PH1500017-00 BUZZER (JACK OPE./09.0 ISUZU BKG,BDG)
PH1700270-00 VIEW SYSTEM (MONITOR)
PH1700272-01 VIEW SYSTEM
PH1700274-01 VIEW SYSTEM (MONITOR)
PH1700275-00 VIEW SYSTEM
PH1700283-00 VIEW SYSTEM (MONITOR)
PH1700284-00 VIEW SYSTEM (MAIN UNIT)
PH1700302-01 VIEW SYSTEM (FOR HINO,TOYOTA)
PH1700303-01 VIEW SYSTEM (FOR ISUZU,NISSAN,MAZDA)
PH1700304-00 VIEW SYSTEM (FOR MITSUBISHI)
PH1700305-03 VIEW SYSTEM (CAMERA)
PH1710015-00 DISPLAY
PH1710016-00 DISPLAY
PH1710017-00 DISPLAY
PH1750007-01 CAMERA
PH5030278-00 HARNESS
PH5030430-00 HARNESS
PH5030574-00 HARNESS
PH5030759-00 HARNESS
PH5030974-00 HARNESS
PH5030975-00 HARNESS
PH5030976-00 HARNESS
PH5031005-00 HARNESS
PH5031006-00 HARNESS
PH5031008-00 HARNESS
PH5031022-00 HARNESS
PH5031023-00 HARNESS
PH5031327-00 HARNESS (L=3400)
PH5031602-00 HARNESS
PH5032635-00 HARNESS
PH5034138-00 HARNESS
PH5034164-00 HARNESS
PH5034166-00 HARNESS
PH5034167-00 HARNESS
PH5034172-00 HARNESS
PH5034401-00 HARNESS
PH5034452-00 HARNESS
PH5190001-00 HANDLE
PH5190001-00 HANDLE
PH5190001-00 HANDLE
PH5190001-00 HANDLE
PH5190001-00 HANDLE
PH5190001-00 HANDLE
PH5190001-00 HANDLE
PH5190001-00 HANDLE
PH5190001-00 HANDLE
PH5190001-00 HANDLE
PI1010074-00 MOTOR,HYDRAULIC (SWING)
PI1100132-01 VALVE,RELIEF
PI1140133-01 VALVE,CHECK
PI1140158-00 VALVE,CHECK
PI1140188-00 VALVE,CHECK
PI1140189-00 VALVE,CHECK
PI1140227-00 VALVE,CHECK
PI1240047-00 VALVE
AT-100-4 42063421652 UPPER/LOWER,MITSUBISHI PDG-FE73DB 4UKA4
000003
PI1250137-00 VALVE,COUNTERBALANCE
PI1300061-02 FILTER,OIL (YAMASHIN)
PJ3000403-01 BUCKET SYSTEM
PJ3010217-00 BUCKET (SI,WHITE/WITH INNER)
PJ3010298-00 BUCKET (WHITE/DRAIN HOLE)
PJ3010299-00 BUCKET (WITH BOSS ON ONE SIDE)
PJ3010301-00 BUCKET (GRIP)
PJ3010317-00 BUCKET (WHITE/WITHOUT BOSS)
PJ3010364-00 BUCKET (WHITE/WITH DOOR)
PJ3010365-00 BUCKET (WHITE/WITHOUT BOSS)
PJ3010366-00 BUCKET (WHITE/WITH BOSS)
PJ3010367-00 BUCKET (WHITE/WITH BOSS ON ONE SIDE)
PJ3010382-00 BUCKET (WHITE/FOR HARTEC, SINGLE STRAIGHT BUCKET)
PK1011060-02 FRAME (BUCKET)
PK1011361-01 FRAME
PK1100461-02 SWING FRAME
PK1230191-00 WEIGHT
PK1330283-02 COVER (BUCKET)
PK1330303-00 COVER (POWER SUPPLY)
PK1330325-00 COVER
PK1330340-00 COVER
PK1330379-01 COVER (BOOM)
PK1330380-00 COVER (ENGINE UNIT)
PK1330444-01 COVER (UPPER CONTROLS)
PK2001746-00 FRAME UNIT
PL1011118-02 OPE.ASSY,CONT.VALVE
PL1031087-00 OPE.ASSY,ACCELERATOR
PL1250052-00 VALVE,CONTROL
PL1250053-00 VALVE,CONTROL
PL1920103-01 OPE.ASSY
PL1920106-00 OPE.ASSY
PL5270042-00 LOCK ASSY (KEY NO.1)
PL5270044-00 LOCK ASSY (KEY NO.2)
PL5270045-00 LOCK ASSY (KEY NO.3)
PL5270046-00 LOCK ASSY (KEY NO.4)
PL5270047-00 LOCK ASSY (KEY NO.5)
PL5270048-00 LOCK ASSY (KEY NO.6)
PL5270049-00 LOCK ASSY (KEY NO.7)
PL5270050-00 LOCK ASSY (KEY NO.8)
PL5270051-00 LOCK ASSY (KEY NO.9)
PL5270052-00 LOCK ASSY (KEY NO.10)
PM5230001-01 MOTOR,OIL
PN1013972-04 ELEC.ASSY (BUCKET OR BASKET)
PN1013987-00 ELEC.ASSY (AUTOMATIC HORIZONTAL)
PN1014284-00 ELEC.ASSY (VIHICLE INCLINOMETER ALARM)
PN1014335-04 ELEC.ASSY (LOWER CONTROLS)
PN1014421-00 ELEC.ASSY (SWING FRAME)
PN1014545-02 ELEC.ASSY (BOOM/ANGLE)
PN1014557-02 ELEC.ASSY (FRAME)
PN1015007-01 ELEC.ASSY (ENGINE UNIT)
PN1060117-02 SWITCH PANEL
PN1080273-02 LAMP (WORKING/UPPER)
PN1080274-03 LAMP (LIGHTING/UPPER CONTROLS)
PN1080343-01 LAMP (WORKING/LOWER)
PN1080368-02 LAMP (LIGHTING/LOWER CONTROLS)
PN1110551-00 RELAY ASSY
PN1140153-00 SWITCH ASSY (WITH HARNESS,3 SWITCH)
PN1140164-00 SWITCH ASSY (WITH HARNESS,3 SW)
PN1140167-00 SWITCH ASSY (WITH HARNESS,5 SW)
PN1140207-00 SWITCH ASSY
PN1300002-00 BOX
PN1350027-01 REEL,CORD
PN1450144-00 HARNESS
PN1450148-00 HARNESS
AT-100-4 42063421652 UPPER/LOWER,MITSUBISHI PDG-FE73DB 4UKA4
000003
PN5010073-00 NAME PLATE ASSY (VEHICLE)
PN5010243-00 NAME PLATE ASSY (INSIDE BUCKET/ENABLE OPE.)
PN5010244-00 NAME PLATE ASSY (BUCKET CONTROL)
PN5010521-00 NAME PLATE ASSY (NON-SLIP/BOOM UPPER)
PO1000182-00 INDICATION PLATES (UPPER)
PO1000183-00 INDICATION PLATES (LOWER)
PO1013121-01 PLATE ASSY,NAME (HYDRAULIC OIL)
PO1013125-05 PLATE ASSY,NAME (VEHICLE HEIGHT,LOADINGCAPACITY,TIRE)
PO1014484-00 PLATE ASSY,NAME (NTT-NEOMEIT)
PO1014634-01 PLATE ASSY,NAME (OIL/COLD DISTRICT)
PO1014964-01 PLATE ASSY,NAME (SPECIFICATION)
PO1015257-01 PLATE ASSY,NAME (INSIDE BUCKET)
PO1015571-00 PLATE ASSY,NAME (NON-SLIP/TOOL BOX EXTENSION STEP)
PO1090061-00 NON-SLIP PLATE (NTT SHIKOKU)
PO5010004-00 OPE.ASSY
PO5010008-00 OPE.ASSY
PO5010010-00 OPE.ASSY (LEVER,CONTROL)
PO5010015-01 OPE.ASSY
PO5050001-00 OPE.ASSY,BUCKET (1-LEVER,2-OPE. WITH ENABLE SW)
PO5050010-00 OPE.ASSY,BUCKET (1-LEVER,3-OPE. WITH ENABLE SW)
PO5050012-00 OPE.ASSY,BUCKET
PP5340001-01 POWER SUPPLY ASSY,ELECTRICITY(LOWER/W/ CABLE 2POLES,B,L
PP5340002-00 POWER SUPPLY ASSY,ELECTRICITY(100V 2POLES/UPPER:HYBRID)
PP5450004-00 PUMP,GREASE (400CC)
PP5500003-00 PUMP,OIL (32CC:L)
PQ1020103-00 RADIATOR
PQ1070046-00 CLEANER,AIR
PQ1120002-00 FILTER,FUEL
PQ1150012-00 PUMP,FUEL
PS5420508-00 SUPPORT ASSY (DANKITI BUFFER,25MM)
PS5420509-00 SUPPORT ASSY (DANKITI BUFFER,30MM)
PS5530091-00 SWITCH ASSY (WITH HARNESS,3 SW)
PS5550005-00 SUPPORT (7 DEGREES ANGLE METER MOUNTING)
PV1020305-02 VALVE,REMOTE CONTROL
PV1300019-00 CABLE
PV1300020-00 CABLE (3 POLE)
PV5010005-00 VALVE ASSY (JACK CONTROL)
PV5070007-00 VALVE ASSY,COUNTERBALANCE
PV5140017-00 VALVE ASSY,RELIEF
PW1000118-00 ACCESSORIES & TOOLS
PW1010251-00 ACCESSORIES (MAT/FOR SI BUCKET)
PW1010337-01 ACCESSORIES
PW1030049-01 TOOLS
PW1050018-01 WEDGE (STOPPER FOR TIRE/JUSTIN)
PW5110002-00 WEDGE (STOPPER FOR TIRE/WAZUMI)
PW5110003-00 WEDGE (STOPPER FOR TIRE/NAKAMURA KIKI)
PW5110005-00 WEDGE (YELLOW)
PX1100281-01 TANK SUPPORT
PX1120616-01 BOOM REST
PX1170820-00 ATTACHMENT PARTS,CRANE FRAME
PX1210163-01 GUARD
PX1260233-00 STEP
PX1260280-00 STEP (FRONT RIGHT)
PX1270056-00 WOOD BLOCK (OPTION)
PX1270135-00 WOOD BLOCK
PX1310287-02 MOUNT,LAMP (TAIL)
PX1350803-00 BOX,TOOL (NEO KANSAI/BUCKET)
PX1351049-02 BOX,TOOL (LEFT & RIGHT,DOUBLE-DECKER/2007)
PX1351161-00 BOX,TOOL
PX1351162-00 BOX,TOOL
PX1351187-00 BOX,TOOL (DRAWER FOR LEFT TOOL BOX:2007,2010)
PX1351188-00 BOX,TOOL
PX1351247-00 BOX,TOOL (BUCKET)
PX1351335-00 BOX,TOOL (DRAWER FOR RIGHT TOOL BOX:2007,2010)
AT-100-4 42063421652 UPPER/LOWER,MITSUBISHI PDG-FE73DB 4UKA4
000003
PX1390954-00 MODIFICATION PARTS
PX1410172-02 MOUNT,TIRE
PX1940382-00 MOUNT
PX2001533-00 CARRIER UNIT
PX3000825-00 MOUNTING UNIT
PY1001258-02 OPTIONS,1 (UPPER)
PY1001265-02 OPTIONS,1 (LOWER)
PY1070000-00 ROPE (SAFETY,YELLOW:TD-TYPE)
PY1070001-00 ROPE (SAFETY,1.5M,WITH HOOK)
PY1090001-00 BELT,SAFETY
PY1650108-01 EARTHING DEVICE
PY1760001-00 STEP,BUCKET
PY1930004-00 BLOCK,RUBBER (WAZUMI)
PY1930005-00 BLOCK,RUBBER (NAKAMURA)
PY2000288-00 OPTION UNIT,2 (UPPER)
PY2120005-00 BOX,TOOL (FOR BUCKET,FRP)
PY5310001-00 AUTOMATIC MOTION CONTROLLER
