Shantui SG18 Bulldozer Parts Manual – PDF DOWNLOAD
FILE DETAILS:
Shantui SG18 Bulldozer Parts Manual – PDF DOWNLOAD
Language : English_Chinese
Pages : 390
Downloadable : Yes
File Type : PDF

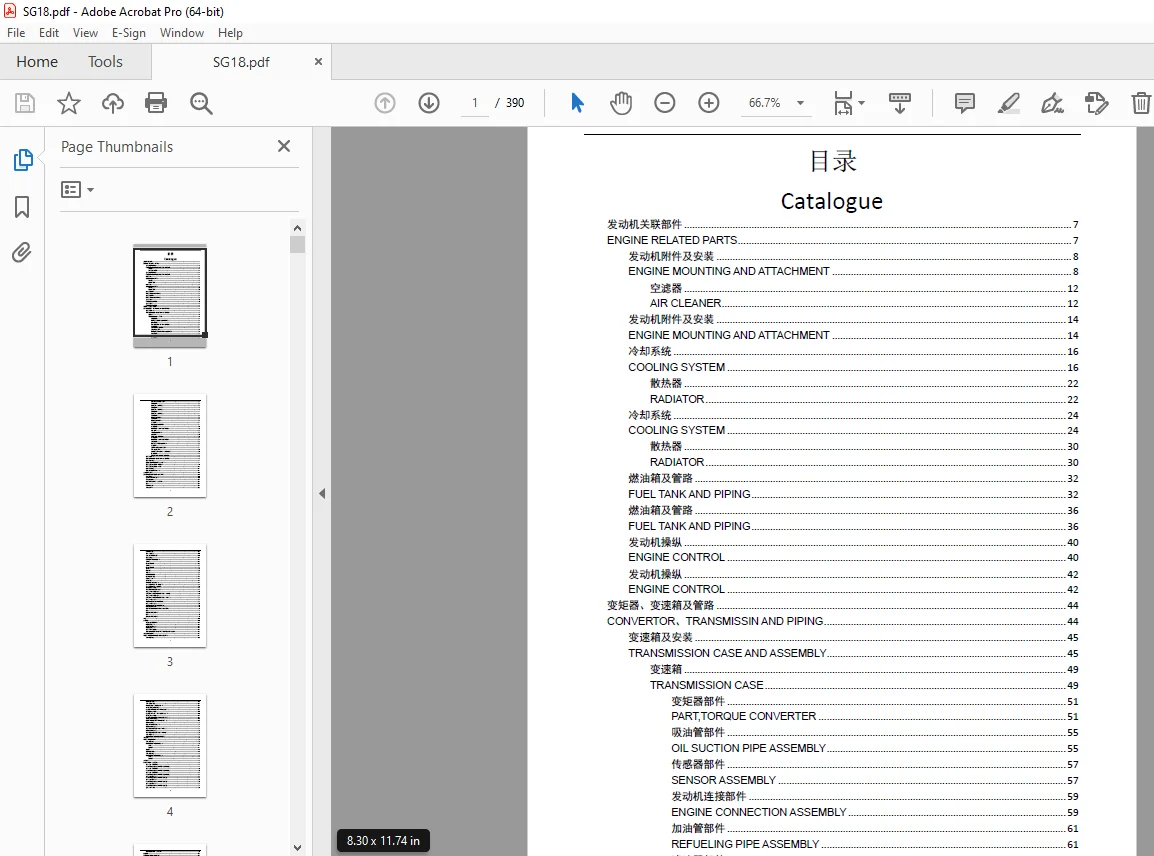

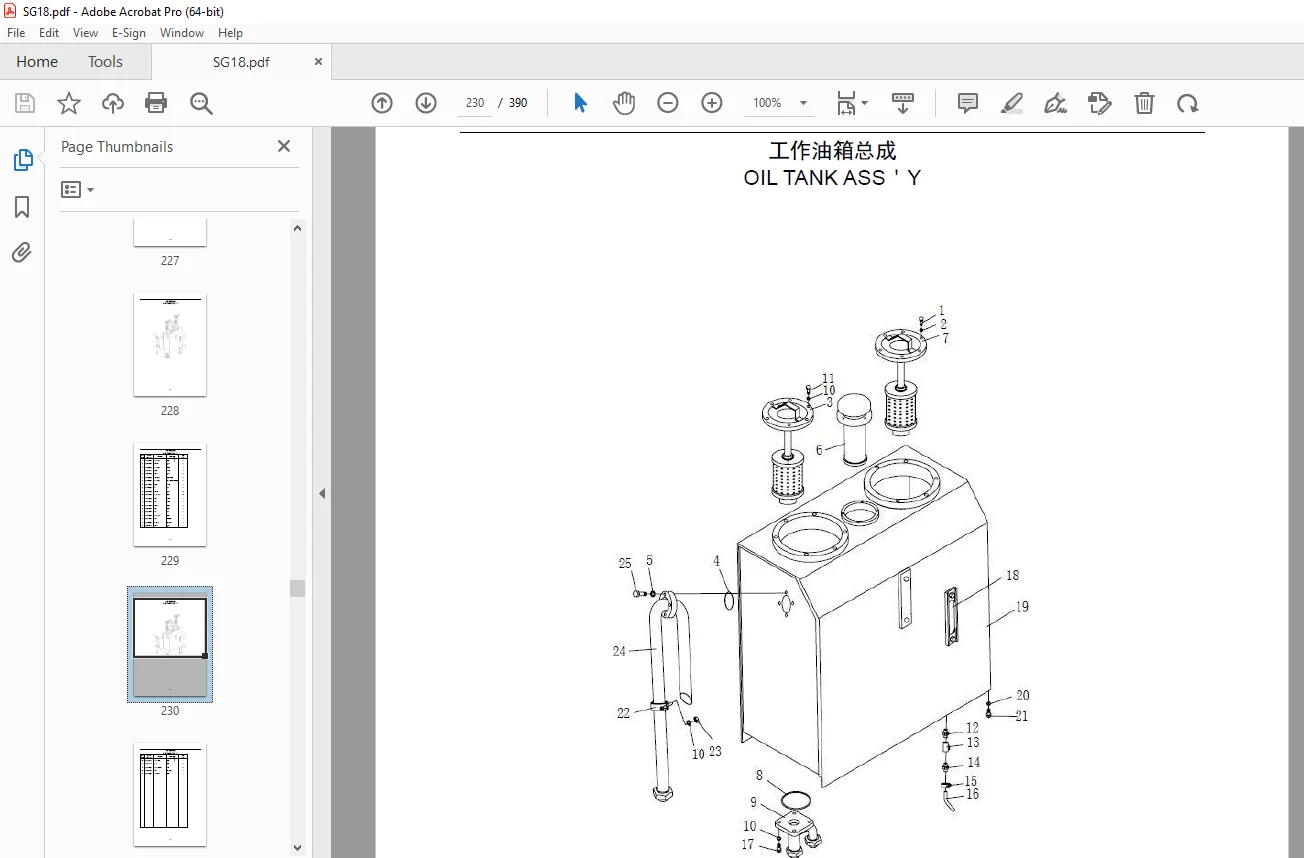

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Shantui SG18 Bulldozer Parts Manual – PDF DOWNLOAD
发动机关联部件 7
ENGINE RELATED PARTS 7
发动机附件及安装 8
ENGINE MOUNTING AND ATTACHMENT 8
空滤器 12
AIR CLEANER 12
发动机附件及安装 14
ENGINE MOUNTING AND ATTACHMENT 14
冷却系统 16
COOLING SYSTEM 16
散热器 22
RADIATOR 22
冷却系统 24
COOLING SYSTEM 24
散热器 30
RADIATOR 30
燃油箱及管路 32
FUEL TANK AND PIPING 32
燃油箱及管路 36
FUEL TANK AND PIPING 36
发动机操纵 40
ENGINE CONTROL 40
发动机操纵 42
ENGINE CONTROL 42
变矩器、变速箱及管路 44
CONVERTOR、TRANSMISSIN AND PIPING 44
变速箱及安装 45
TRANSMISSION CASE AND ASSEMBLY 45
变速箱 49
TRANSMISSION CASE 49
变矩器部件 51
PART,TORQUE CONVERTER 51
吸油管部件 55
OIL SUCTION PIPE ASSEMBLY 55
传感器部件 57
SENSOR ASSEMBLY 57
发动机连接部件 59
ENGINE CONNECTION ASSEMBLY 59
加油管部件 61
REFUELING PIPE ASSEMBLY 61
滤油器部件 63
2
OIL FILTER ASSEMBLY 63
离合器部件 65
CLUTCH ASSEMBLY 65
离合器部件 71
CLUTCH ASSEMBLY 71
离合器部件 77
CLUTCH ASSEMBLY 77
取力器部件 83
P T O ASSEMBLY 83
取力器部件 85
P T O ASSEMBLY 85
箱体部件 87
HOUSING ASSEMBLY 87
操纵阀部件 89
CONTROL VALVE ASSEMBLY 89
输入部件 95
INPUT ASSEMBLY 95
输出部件 99
OUTPUT ASSEMBLY 99
操纵阀部件 101
CONTROL VALVE ASSEMBLY 101
转速表部件 105
TACHOMETER ASSEMBLY 105
惰轮部件 107
IDLE WHEEL ASSEMBLY 107
停车制动器部件 109
SHUTDOWN BRAKE ASSEMBLY 109
压力阀部件 111
PRESSURE VALVE ASSEMBLY 111
变速箱及安装 113
TRANSMISSION CASE AND ASSEMBLY 113
变速操纵总成 117
GEAR SHIFT CONTROL ASS＇Y 117
变速变矩及拔销管路（康明斯） 119
变速变矩及拔销管路（上柴） 123
拔销油缸总成 127
OIL CYLINDER ASS＇Y 127
转向及行走系统 129
STEERING AND TRACK SYSTEM 129
传动轴总成 130
DRIVE SHAFT ASS＇Y 130
停车制动系统 132
PARKING BRAKE SYSTEM 132
后桥 134
REAR AXLE 134
主传动机构 136
3
REAR AXLE 136
后桥支承装置 140
SUPPORT DEVICE 140
差速器总成 144
DIFFERENTIAL ASS＇Y 144
主机架 146
MAIN FRAME 146
主机架 152
MAIN FRAME 152
前机架 158
FRAME 158
平衡箱 162
BALANCE BOX 162
钳式制动器总成 172
BRAKE ASS＇Y 172
前桥总成 174
FRONT AXLE ASS＇Y 174
转向及倾斜管路（不带旁通阀） 182
转向及倾斜管路（带旁通阀） 188
前轮倾斜油缸总成 196
TILT OIL CYLINDER ASS＇Y 196
前轮转向油缸总成(左) 198
STEERING OIL CYLINDER ASS＇Y(L H ) 198
前轮转向油缸总成(右) 202
STEERING OIL CYLINDER ASS＇Y(R H ) 202
机架转向油缸(左) 206
TURNING OIL CYLINDER(L H ) 206
机架转向油缸(右) 208
TURNING OIL CYLINDER(R H ) 208
行车制动管路系统 210
TRAVELING BRAKE PIPING SYSTEM 210
配重 216
COUNTERWEIGHT 216
配重 218
COUNTERWEIGHT 218
护罩 220
GUARD 220
机罩总成(配康明斯) 221
HOOD ASS＇Y 221
机罩总成(配上柴) 223
HOOD ASS＇Y 223
变速箱保护罩总成 225
TRANSMISSION CASE PTOTECT COVER ASS’Y 225
工作装置控制系统 227
WORK EQUIPMENT CONTROL SYSTEM 227
工作油箱总成 228
4
OIL TANK ASS＇Y 228
工作泵管路总成 232
HYDRAUTIC PIPING ASS＇Y 232
铲刀提升倾斜管路总成 236
BLADE LIFT AND TILT PIPING ASS＇Y 236
铲刀倾斜油缸总成 240
BLADE TILT OIL CYLINDER ASS＇Y 240
铲刀提升油缸总成 244
BLADE LIFTING OIL CYLINDER ASS＇Y 244
回转及调角管路总成 248
ROTARY AND TILT PIPING ASS＇Y 248
侧出油缸总成 252
OIL CYLINDER ASS＇Y 252
调角油缸总成(右) 254
TILT OIL CYLINDER ASS＇Y(R H ) 254
调角油缸总成(左) 258
TILT OIL CYLINDER ASS＇Y(L H ) 258
工作装置操纵 262
WORK EQUIPMENT CONTROL 262
工作装置 268
WORK EQUIPMENT 268
工作装置总成 269
WORK EQUIPMENT ASS＇Y 269
铲刀 277
BLADE 277
蜗轮箱 279
TURBINE BOX 279
工作装置总成 283
WORK EQUIPMENT ASS＇Y 283
铲刀 291
BLADE 291
电气系统 293
ELECTRICAL SYSTEM 293
电气系统 (配康明斯) 294
ELECTRICAL SYSTEM(FOR CUMMINS) 294
电气系统 (配康明斯) 298
ELECTRICAL SYSTEM(FOR CUMMINS) 298
电气系统 (配康明斯) 302
ELECTRICAL SYSTEM(FOR CUMMINS) 302
电气系统(配上柴) 306
ELECTRICAL SYSTEM(FOR SDEC) 306
电气系统(配上柴) 310
ELECTRICAL SYSTEM(FOR SDEC) 310
电气系统(配上柴) 314
ELECTRICAL SYSTEM(FOR SDEC) 314
驾驶室电气系统 318
5
CAB ELECTRIC SYSTEM 318
附属装置 322
ATTCHMENT EQUIPMENT 322
牵引架 323
TRACTION FRAME 323
司机座总成 325
OPERATOR＇S SEAT 325
座椅 327
SEAT 327
驾驶室总成 329
CAB ASS＇Y 329
驾驶室总成 333
CAB ASS＇Y 333
驾驶室总成 337
CAB ASS＇Y 337
驾驶室总成 341
CAB ASS＇Y 341
空调总成 345
AIR CONDITIONER ASS＇Y 345
空调总成 351
AIR CONDITIONER ASS＇Y 351
标牌总成 357
LABEL PLATE ASS＇Y 357
标牌总成 361
LABEL PLATE ASS＇Y 361
驾驶室内饰 365
CAB DECORATE 365
随机工具 367
TOOL IN COMPANY WITH MACHINE 367
工具箱 369
TOOL BOX 369
选装部件 371
OPTIONAL PARTS 371
地板架 372
FRAME, FLOOR PLATE 372
轮胎保护系统 374
TIRE PROTECTION SYSTEM 374
前推土板总成 376
BLADE ASS＇Y 376
前推土板油缸 380
OIL CYLINDER FOR FRONT MOLDBOARD 380
松土器总成 382
RIPPER ASS＇Y 382
松土器管路总成 386
RIPPER PIPING ASS＇Y 386
松土器油缸 388
6
RIPPER OIL CYLINDER 388
