Shantui SD32 Bulldozer Parts Manual – PDF DOWNLOAD
FILE DETAILS:
Shantui SD32 Bulldozer Parts Manual – PDF DOWNLOAD
Language : English_Chinese
Pages : 354
Downloadable : Yes
File Type : PDF

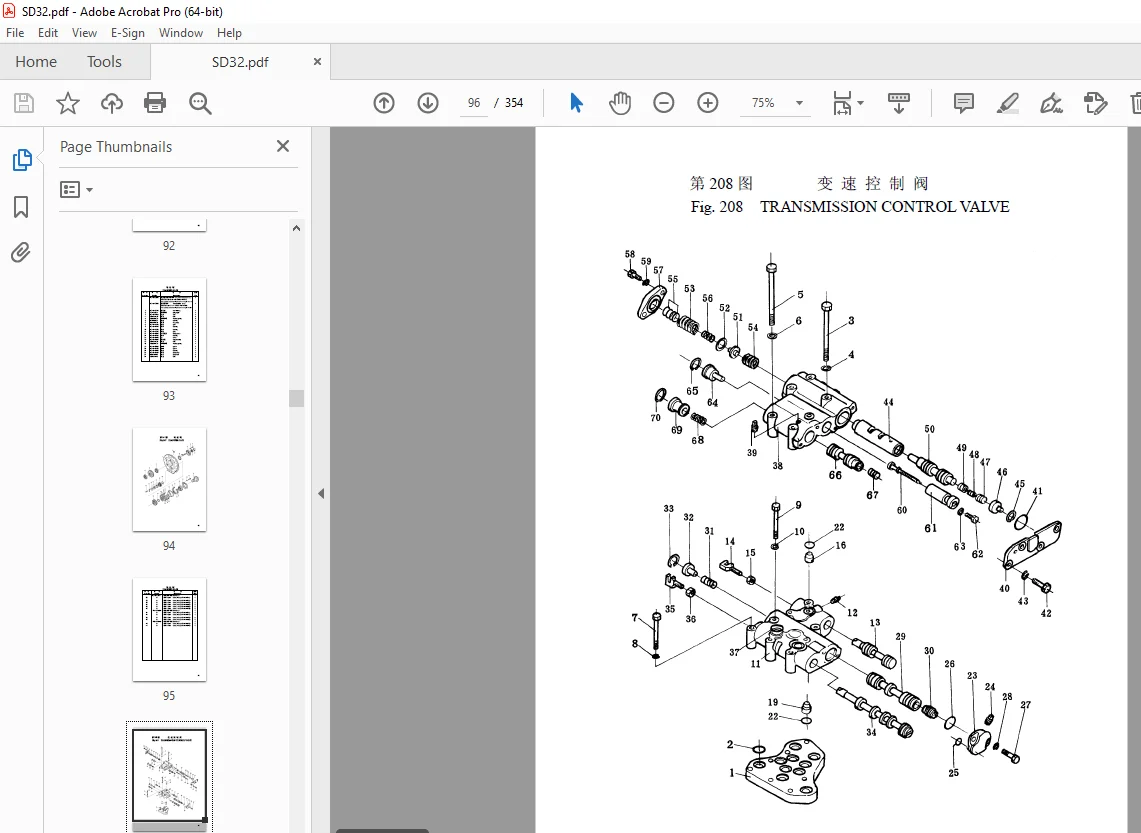

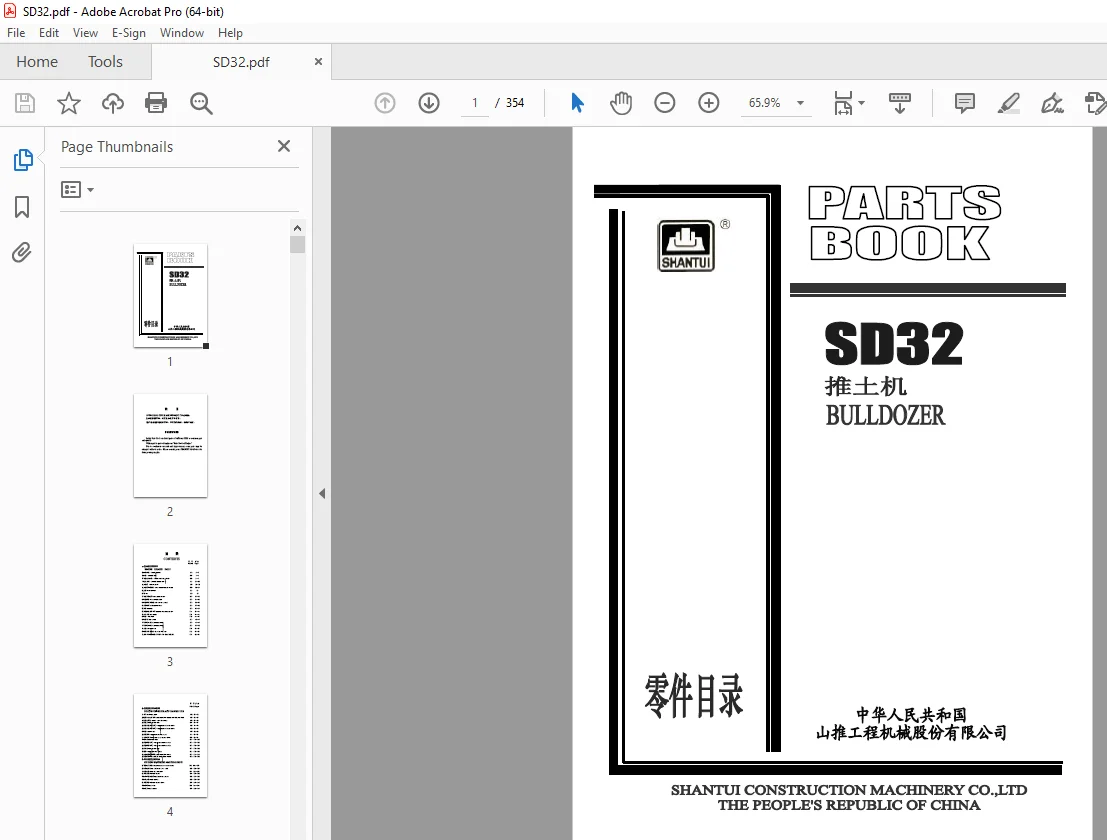

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Shantui SD32 Bulldozer Parts Manual – PDF DOWNLOAD
发动机关联部件
ENGINE RELATED PARTS
发动机安装 ENGINE MOUNTING 101 2～3
分动箱 DIVIDING CASE 102 4～7
排气管及消音器 EXHAUST PIPE AND MUFFLER 103 8～9
飞轮壳总成 FLYWHEEL HOUSING ASS’Y 104 10～11
出力装置 POWER TAKE OFF 105 12～15
出力装置润滑油管 P.T.O LUBRICATING OIL PIPING 106 16～17
前支架 FRONT SUPPORT 107 18
风扇 FAN 108 19
空气滤清器及罩AIR CLEANER AND CAP 109 20～23
燃油操纵杆 FUEL CONTROL LEVER 110 24～25
燃油操纵连杆机构 FUEL CONTROL LINKAGE 111 26～27
减速器踏板 DECELAERATOR PEDAL 112 28～31
散热器 RADIATOR 113 32～37
散热器风扇防护网罩 RADIATOR FAN GUARD AND NET 114 38～41
机油冷却器 OIL COOLER 115 42～43
燃油箱 FUEL TANK 116 44～45
燃油管路 FUEL PIPING 117 46～47
电气系统(1/2) ELECTRICAL SYSTEM 118 48～49
电气系统(2/2) ELECTRICAL SYSTEM 119 50～51
仪表箱INSTRUMENT BOX 120 52～53
继电器与保险丝盒 RELAY AND FUEL BOX 121 54～55
蓄电池与电池继电器BATTERY AND RELAY SWITCH 122 56～57
图 号 页 数
FIG.NO. Pages
2.变矩器及传动机构
TORQUE CONVERTOR AND TRANSMISSION
万向节 UNIVERSAL JOINT 201 60～61
变矩器外壳及调节阀TORQUE CONVERTER HOUSING AND REGULATOR VALVE 202 62～67
涡轮轴及导轮 TURBINE SHAFT AND STATOR 203 68～71
变速箱壳TRANSMISSION CASE 204 72～73
变速箱齿轮与轴(1/2) TRANSMISSION GEAR AND SHAFT 205 74～79
变速箱齿轮与轴(2/2) TRANSMISSION GEAR AND SHAFT 206 80～85
增速箱TRANSFER CASE 207 86～89
变速控制阀TRANSMISSION CONTROL VALVE 208 90～95
盖与阀控制杆COVER AND VALVE CONTROL LEVER 209 96～99
润滑阀LUBRICATING VALVE 210 100～101
变速操纵杆(1/2) TRANSMISSION CONTROL LEVER 211 102～105
变速操纵杆(2/2) TRANSMISSION CONTROL LEVER 212 106～109
变速油泵TRANSMISSION PUMP 213 110～111
精滤器TRANSMISSION OIL FILTER 214 112～113
液力变矩器管路系统TORQUE CONVERTER PIPING 215 114～117
变速箱管路系统TORQFLOW TRANSMISSION PIPING 216 118～121
3.转向装置及终传动
STEERING EQUIPMENT AND FINAL DRIVE
后桥箱及主机架STEERING CASE AND MAIN FRAME 301 124～125
加油器及油尺OIL FILTER AND LEVEL GAUGE 302 126～127
伞齿轮及轴BEVEL GEAR AND SHAFT 303 128～129
转向离合器STEERING CLUTCH 304 130～131
制动带和联动装置BRAKE BAND AND LINKAGE 305 132～135
制动助力器BRAKE BOOSTER 306 136～139
转向控制杆STEERING CONTROL LEVER 307 140～143
制动踏板BRAKE PEDAL 308 144～145
制动连杆BRAKE LINKAGE 309 146～149
图 号 页 数
FIG.NO. Pages
停车锁杆PARKING BRAKE LEVER 310 150～153
转向油泵STEERING PUMP 311 154～155
粗滤器总成STRAINER ASS’Y 312 156～157
转向控制阀STEERING CONTROL VALVE 313 158～161
安全阀SAFETY VALVE 314 162～163
制动器管路系统BRAKE PIPING SYSTEM 315 164～167
转向管路系统（1/2）STEERING OIL PIPING SYSTEM 316 168～171
转向管路系统（2/2）STEERING OIL PIPING SYSTEM 317 172～173
终传动箱FINAL DRIVE CASE 318 174～177
终传动齿轮轴和链轮FINAL DRIVE GEAR SHAFT AND SPROCKET 319 178～181
4.履带装置
TRACK EQUIPMENT
台车架 TRACK FRAME 401 184～187
涨紧装置 RECOIL SPRING 402 188～191
台车架盖 TRACK FRAME COVER 403 192～195
支重轮防护装置 TRACK ROLLER GUARD 404 196～197
引导轮 FRONT IDLER 405 198～201
支重轮 TRACK ROLLER 406 202～203
托轮 CARRIER ROLLER 407 204～205
履带(主销型)(标准) TRACK SHOE(MASTER PIN TYPE)(STD) 408 206～207
5.防护装置
GUARD EQUIPMENT
散热器防护装置 RADIATOR GUARD 501 210～211
发动机防护罩 ENGINE HOOD 502 212～213
翼板 FENDER 503 214～215
支撑架 SUPPORT 504 216～217
后盖 REAR COVER 505 218～221
地板 FLOOR PLATE 506 222～223
侧护罩SIDE COVER 507 224～225
底护板 BOTTOM GUARD 508 226～227
图 号 页 数
FIG.NO. Pages
司机座 OPERATOR’S SEAT 509 228～229
平衡梁 EQUALIZER BAR 510 230～231
油缸支架 CYLINDER STAY 511 232～233
牵引装置 DRAWBAR 512 234～235
6.工作装置
WORK EQUIPMENT
工作油泵总成 HYDRAULIC PUMP 601 238～239
液压油箱(1/2) HYDRAULIC TANK 602 240～243
液压油箱(2/2) HYDRAULIC TANK 603 244～245
铲刀提升机构及松土器控制阀(1/2) BLADE LIFT AND RIPPER CONTROL VALVE 604 246～247
铲刀提升机构及松土器控制阀(2/2) BLADE LIFT AND RIPPER CONTROL VALVE 605 248～251
铲刀倾斜控制阀 BLADE TILT CONTROL VALVE 606 252～253
铲刀提升油缸 BLADE LIFT CYLINDER 607 254～255
快速下降阀 QUICK DROP VALVE 608 256～257
铲刀倾斜油缸 BLADE TILT CYLINDER 609 258～261
液压管路总成(油箱到泵) HYDRAULIC PIPING (TANK TO PUMP) 610 262～263
液压管路系统(用于铲刀提升)(1/2) HYDRAULIC PIPING 611 264～267
液压管路系统(用于铲刀提升)(2/2) HYDRAULIC PIPING 612 268～271
液压管路系统(用于铲刀倾斜及松土器) HYDRAULIC PIPING 613 272～275
液压管路系统(用于铲刀倾斜) HYDRAULIC PIPING 614 276～277
铲刀提升机构伺服阀 BLADE LIFT SERVO VALVE 615 278～281
铲刀倾斜和松土器伺服阀BLADE TILT AND RIPPER SERVO VALVE 616 282～285
伺服阀和阀座 SERVO VALVE AND VALVE SEAT 617 286～287
伺服阀管路系统(用于铲刀提升) SERVO VALVE PIPING(FOR BLADE LIFT) 618 288～291
工作装置操纵杆 WORK EQUIPMENT CONTROL LEVER 619 292～295
工作装置操纵联动机构 WORK EQUIPMENT CONTROL LINKAGE 620 296～299
工作装置倾斜及松土器控制联动机构 WORK EQUIPMENT LINKAGE 621 300～303
测压管路 TEST PRESSURE PIPE 622 304～305
图 号 页 数
FIG.NO. Pages
7.附属装置控制系统
ATTACHMENT CONTROL SYSTEM
直倾铲 STRAIGHT TILT BLADE 701 308～309
直倾铲推杆 STRAIGHT TILT FRAME 702 310～313
角铲 ANGLE BLADE 703 314～315
弓形架 C-FRAME 704 316～317
8.可选部件
OPTIONAL PARTS
防翻滚装置支架 ROLL OVER PROTECTIVE STRUCTURE BRACKET 801 320～323
驾驶室CAB 802 324～325
三齿松土器总成TRIPLE-RIPPLER ASS’Y 803 326～329
松土器提升油缸RIPPER LIFT CYLINDER 804 330～333
松土器倾斜油缸RIPPER TILT CYLINDER 805 334～337
松土器选择阀 RIPPER SELECTOR VALVE 806 338～341
松土器管路总成 RIPPER PIPING ASS’Y 807 342～345
松土器油缸管路 RIPPER CYLINDER PIPING 808 346～349
单齿松土器总成 SINGLE SHANK RIPPER ASS’Y 809 350～351
松土器控制杆 RIPPER CONTROL LEVER 810 352～353
S.V 11/24
