Same Tractor Iron 185 DCR after 20001 Parts Catalog Manual – PDF DOWNLOAD

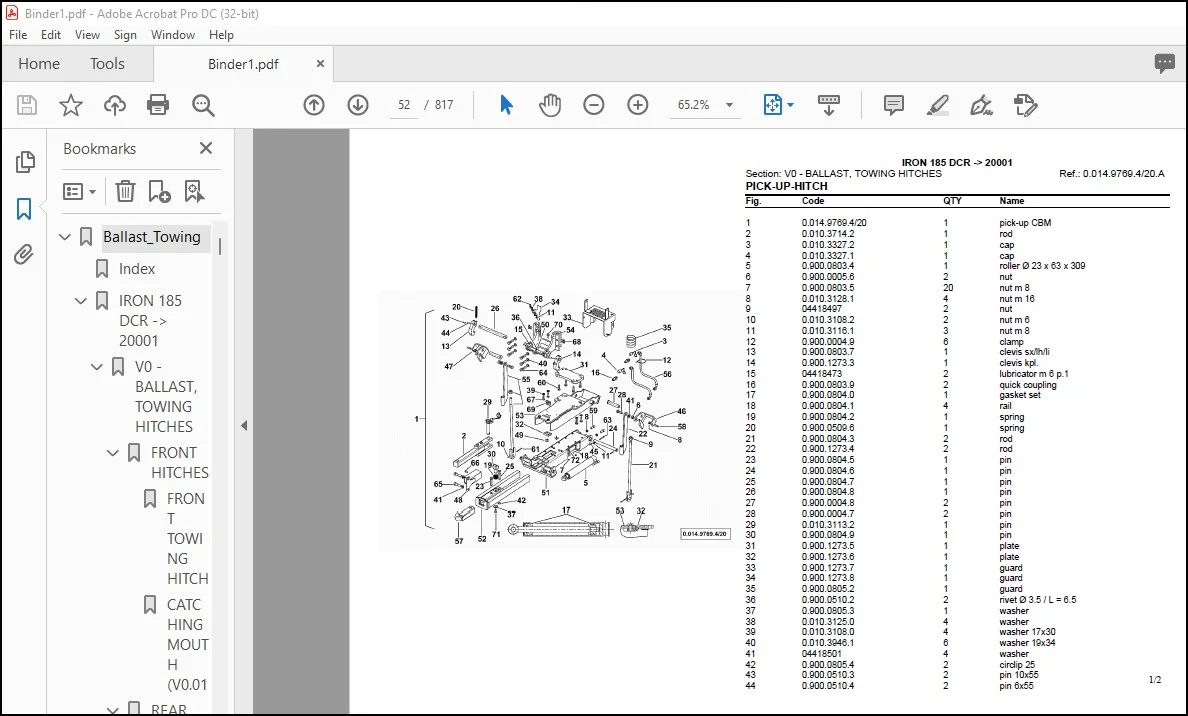

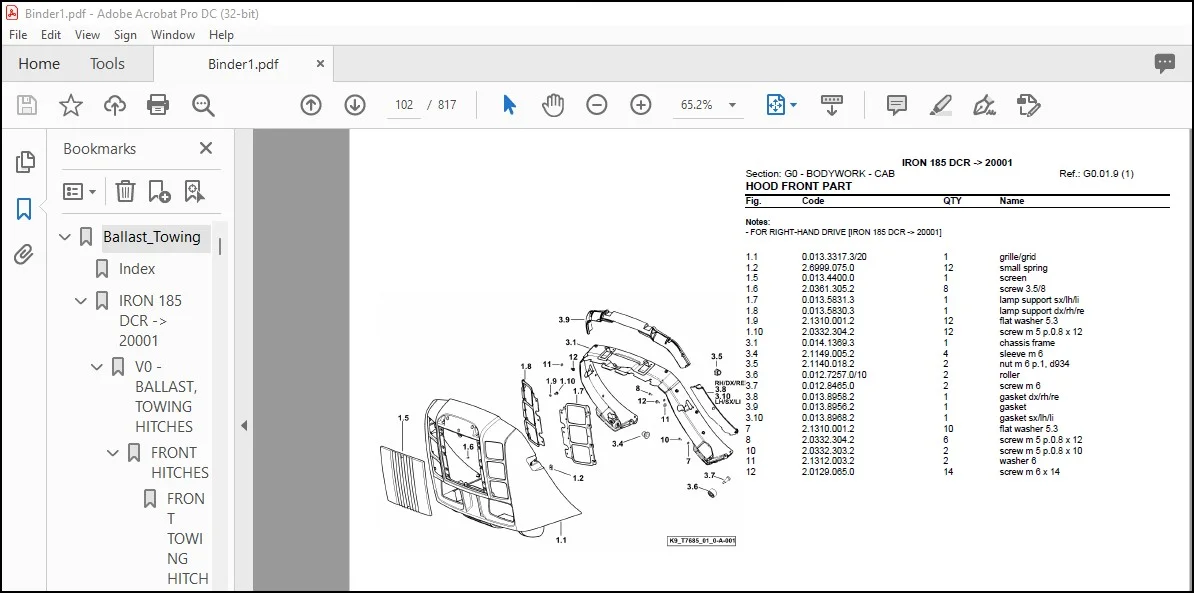

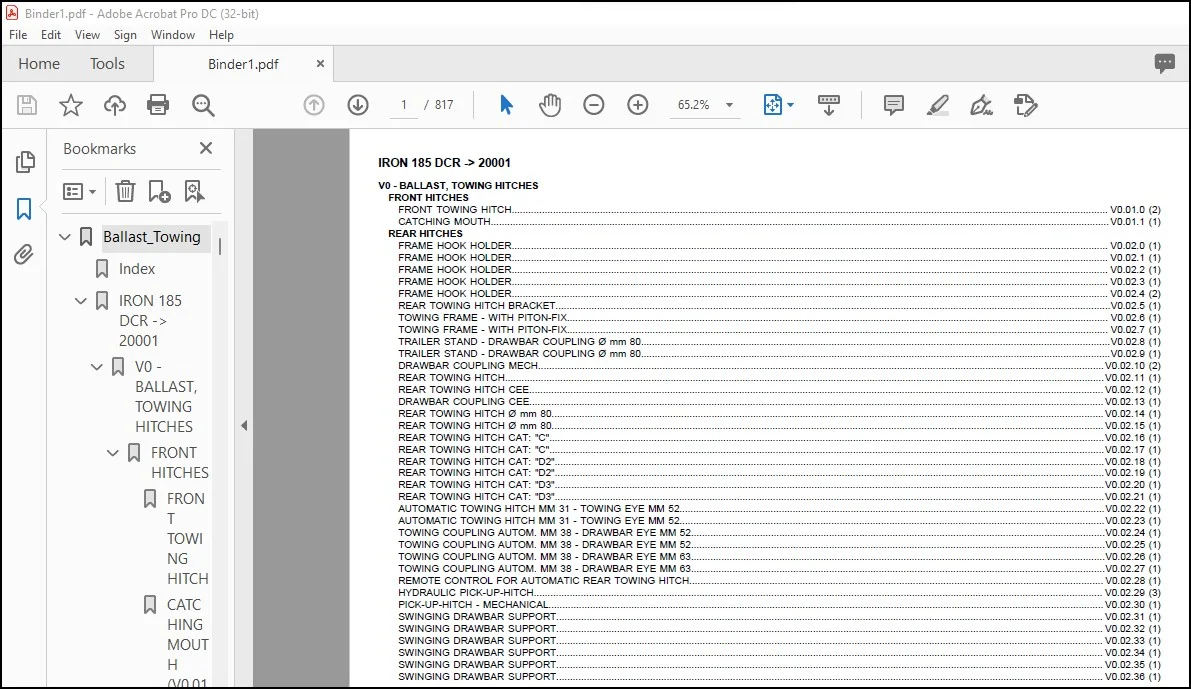

IMAGES PREVIEW OF THE MANUAL:
FILE DETAILS:
Same Tractor Iron 185 DCR after 20001 Parts Catalog Manual – PDF DOWNLOAD
Language : English
Pages :817
Downloadable : Yes
File Type : PDF
Size:35.8 MB
TABLE OF CONTENTS:
Same Tractor Iron 185 DCR after 20001 Parts Catalog Manual – PDF DOWNLOAD
Ballast_Towing 1
Index 1
IRON 185 DCR -> 20001 4
V0 – BALLAST, TOWING HITCHES 4
FRONT HITCHES 4
FRONT TOWING HITCH (V0010 (2)) 4
CATCHING MOUTH (V0011 (1)) 5
REAR HITCHES 6
FRAME HOOK HOLDER (V0020 (1)) 6
FRAME HOOK HOLDER (V0021 (1)) 7
FRAME HOOK HOLDER (V0022 (1)) 8
FRAME HOOK HOLDER (V0023 (1)) 9
FRAME HOOK HOLDER (V0024 (2)) 10
REAR TOWING HITCH BRACKET (V0025 (1)) 11
TOWING FRAME – WITH PITON-FIX (V0026 (1)) 12
TOWING FRAME – WITH PITON-FIX (V0027 (1)) 13
TRAILER STAND – DRAWBAR COUPLING Ø mm 80 (V0028 (1)) 14
TRAILER STAND – DRAWBAR COUPLING Ø mm 80 (V0029 (1)) 15
DRAWBAR COUPLING MECH (V00210 (2)) 16
REAR TOWING HITCH (V00211 (1)) 17
REAR TOWING HITCH CEE (V00212 (1)) 18
DRAWBAR COUPLING CEE (V00213 (1)) 19
REAR TOWING HITCH Ø mm 80 (V00214 (1)) 20
REAR TOWING HITCH Ø mm 80 (V00215 (1)) 21
REAR TOWING HITCH CAT: “C” (V00216 (1)) 22
REAR TOWING HITCH CAT: “C” (V00217 (1)) 23
REAR TOWING HITCH CAT: “D2” (V00218 (1)) 24
REAR TOWING HITCH CAT: “D2” (V00219 (1)) 25
REAR TOWING HITCH CAT: “D3” (V00220 (1)) 26
REAR TOWING HITCH CAT: “D3” (V00221 (1)) 27
AUTOMATIC TOWING HITCH MM 31 – TOWING EYE MM 52 (V00222 (1)) 28
AUTOMATIC TOWING HITCH MM 31 – TOWING EYE MM 52 (V00223 (1)) 29
TOWING COUPLING AUTOM MM 38 – DRAWBAR EYE MM 52 (V00224 (1)) 30
TOWING COUPLING AUTOM MM 38 – DRAWBAR EYE MM 52 (V00225 (1)) 31
TOWING COUPLING AUTOM MM 38 – DRAWBAR EYE MM 63 (V00226 (1)) 32
TOWING COUPLING AUTOM MM 38 – DRAWBAR EYE MM 63 (V00227 (1)) 33
REMOTE CONTROL FOR AUTOMATIC REAR TOWING HITCH (V00228 (1)) 34
HYDRAULIC PICK-UP-HITCH (V00229 (3)) 35
PICK-UP-HITCH – MECHANICAL (V00230 (1)) 36
SWINGING DRAWBAR SUPPORT (V00231 (1)) 37
SWINGING DRAWBAR SUPPORT (V00232 (1)) 38
SWINGING DRAWBAR SUPPORT (V00233 (1)) 39
SWINGING DRAWBAR SUPPORT (V00234 (1)) 40
SWINGING DRAWBAR SUPPORT (V00235 (1)) 41
SWINGING DRAWBAR SUPPORT (V00236 (1)) 42
SWINGING DRAWBAR SUPPORT (V00237 (1)) 43
SWINGING DRAWBAR SUPPORT (V00238 (1)) 44
SWINGING DRAWBAR SUPPORT (V00239 (1)) 45
TOWING BAR (V00240 (1)) 46
TOWING BAR (V00241 (1)) 47
TOWING BAR (V00242 (1)) 48
TOWING BAR (V00243 (1)) 49
PICK-UP-HITCH (001305384/10A) 50
PICK-UP-HITCH (001305384/20A) 51
PICK-UP-HITCH (001497694/20A) 52
SUPPORT (001597973/20A) 54
BARRE DE TRACTION – EXPORT USA (001597983/10A) 55
DRAWBAR COUPLING (001598023/10A) 56
DRAWBAR COUPLING (001598033/10A) 57
DRAWBAR COUPLING (001598043/10A) 58
DRAWBAR COUPLING (001598133/20A) 59
DRAWBAR COUPLING CEE (001598153/20A) 60
TOWING BAR (001598233/1000) 61
TOWING FRAME – WITH PITON-FIX (001598273/2000) 62
SUPPORT (001598323/10A) 63
SUPPORT (001598333/10A) 64
CHASSIS (001598353/10A) 65
SUPPORT (001618143/10A) 66
SUPPORT (001618153/10A) 67
TOWING HITCH (001697183A) 68
FRAME HOOK HOLDER (001785563A) 69
TOWING BAR (001785573A) 70
DRAWBAR COUPLING (001785593A) 71
DRAWBAR COUPLING (001785603A) 72
DRAWBAR COUPLING (001785613A) 73
DRAWBAR COUPLING (001785683A) 74
DRAWBAR COUPLING (001785693A) 76
DRAWBAR COUPLING AUTOM Ø 31 (001785703A) 78
DRAWBAR COUPLING (001785713A) 79
DRAWBAR COUPLING (001785733A) 80
TOWING BAR (001785753A) 81
TOWING FRAME – WITH PITON-FIX (001785903A) 82
TRAILER STAND – DRAWBAR COUPLING mm 80 (001785933A) 83
SUPPORT (001785953A) 84
SUPPORT (001785963A) 85
SUPPORT (001786003A) 86
SUPPORT (001786013A) 87
DRAWBAR COUPLING (001786093A) 88
AUTOMATIC DRAWBAR COUPLING (001796163A) 89
FRONT BALLAST WEIGHTS 91
FRONT BALLAST 330 Kg (V0030 (2)) 91
FRONT BALLAST 330 Kg (V0031 (1)) 92
FRONT BALLAST 400 Kg (V0032 (1)) 93
FRONT BALLAST 1000 Kg (V0033 (2)) 94
FRONT BALLAST 1000 Kg (V0034 (3)) 95
FRONT BALLAST 1400 Kg (V0035 (3)) 96
Bodywork_Cab 97
Index 97
IRON 185 DCR -> 20001102
G0 – BODYWORK – CAB102
HOOD – SIDE PANELS – SUPPORTS102
HOOD FRONT PART (G0019 (1))102
HOOD – SUPPORTS (G00110 (1))103
BONNET – FRONT PORTION (G00111 (1))104
HOOD – SUPPORTS (G00112 (1))105
CONDENSER SUPPORT (G00113 (1))106
HOOD FRONT PART (G00114 (3))107
HOOD – SUPPORTS (G00115 (3))108
HOOD (G00116 (1))109
BELT GUARDS (G00128 (1))110
WIRING SUPPORT BRACKETS (G00129 (2))111
BATTERY SUPPORT (G00130 (1))112
SUPPORT FOR FUSE BOX AND CONTROL UNITS (G00131 (1))113
PDU CONTROL UNIT SUPPORT$ (G00132 (1))114
LETTERING115
WARNING PLATE (G0026 (1))115
WARNING PLATE (G0027 (1))116
MODEL PLATE (G0028 (1))117
STEERING WHEEL TRIM (G00210 (1))118
WARNING PLATE (G00225 (1))119
WATER COOLER IDENTIFICATION PLATE (G00226 (1))120
WARNING PLATE (G00227 (1))121
WARNING PLATE (G00228 (1))122
START ENABLE PLATE (G00229 (1))123
RECYCLING PLATE (G00230 (1))124
RECYCLING PLATE (G00231 (1))125
FUSEBOX IDENTIFICATION PLATE (G00235 (1))126
FUSEBOX IDENTIFICATION PLATE (G00236 (1))127
REMOTE VALVE CROSS-GATE CONTROL NAMEPLATE (G00237 (1))128
REAR LIFT CONTROL DECALS (G00238 (1))129
REAR LIFT CONTROL DECALS (G00239 (1))130
WARNING DECAL – RADAR (G00244 (1))131
SPEEDS PLATE 40 KM/H (G00245 (1))132
SPEEDS PLATE 50 Km/h (G00246 (1))133
SPEED LABEL – 40 KM/H (G00247 (1))134
SPEED LABEL – 40 KM/H (G00248 (1))135
SPEED LABEL – 40 KM/H – REFLEX (G00249 (1))136
SPEED LABEL – 50 KM/H – REFLEX (G00250 (1))137
INFORMATION PLATE (G00253 (1))138
WARNING PLATES (G00258 (1))139
WARNING PLATES (G00259 (1))140
WARNING PLATES (G00260 (1))141
WARNING PLATES (G00261 (1))142
PLATE FOR 4-WAY REMOTE VALVE OPEN CENTER (G00262 (1))143
PLATE FOR 8-WAY REMOTE VALVE OPEN CENTER (G00263 (1))144
PLATE FOR 8-WAY REMOTE VALVE LOAD SENSING (G00264 (1))145
CAB STRUCTURE – PLATFORM -SUSPENSION146
SINGLE-STRUCTURE CAB (G0030 (1))146
SINGLE-STRUCTURE CAB (G0031 (1))147
CAB INSTALLATION COMPLETION (G0032 (2))148
END PLATE (G0033 (1))149
LADDER (G0034 (1))150
CAB BEARING RUBBER SPRINGING (G0035 (1))151
MECHANICAL CAB SUSPENSION dx/rh/re (G0036 (3))152
MECHANICAL CAB SUSPENSION sx/lh/li (G0037 (3))153
CAB BEARING PNEUMATIC SPRINGING (G0038 (2))154
CAB BEARING PNEUMATIC SPRINGING (G0039 (1))155
PNEUMATIC CAB SUSPENSION dx/rh/re (G00310 (3))156
PNEUMATIC CAB SUSPENSION sx/lh/li (G00311 (2))157
PNEUMATIC CAB SUSPENSION (G00312 (1))158
PEDAL SUPPORT (G00313 (1))159
RELAY VALVE (04432191A)160
PRESSURE CONTROL VALVE (04432192A)161
FENDERS – FOOTSTEPS – EXTENSIONS162
SELF-ADJUSTING FRONT FENDERS mm 520 (G0040 (1))162
SELF-ADJUSTING FRONT FENDERS mm 520 (G0041 (2))164
SELF-ADJUSTING FRONT FENDERS mm 620 (G0042 (1))166
REAR MUDGUARDS (G0045 (1))168
REAR FENDER ANCILLARY PARTS KIT (G00410 (1))169
MUDGUARD PROTECTORS (G00411 (1))170
MUDGUARDS EXTENSIONS (G00412 (1))171
DOORS – WINDOWS – WIPERS172
FIXED SCREEN WITH WIPER (G0050 (2))172
OPENABLE WINDSCREEN (G0051 (1))173
WINDSCREEN WIPER FOR OPENABLE WINDSCREEN (G0052 (1))174
LOWER/UPPER FRONT GLASS LH/RH (G0053 (1))175
CAB DOOR SX/LH/LI (G0054 (1))176
DOOR HANDLE SX/LH/LI (G0055 (1))177
SIDE PANEL FIXED SX/LH/LI (G0056 (1))178
CAB DOOR DX/RH/RE (G0057 (1))179
DOOR HANDLE DX/RH/RE (G0058 (1))180
SIDE PANEL FIXED DX/RH/RE (G0059 (1))181
OPENABLE REAR DOOR (G00510 (1))182
REAR HATCH WITH WIPER (G00511 (1))184
REAR HATCH WITH WIPER (G00512 (1))186
SCREEN WIPER REAR (G00513 (1))187
LOWER REAR WINDOW GLASS (G00514 (1))188
SCREEN WASH SYSTEM (G00515 (1))189
WATER TANK (G00516 (1))190
WINDSCREEN WIPER BLADE (001155294A)191
DOOR HANDLE – CAB DOOR RIGHT/LEFT (001302174A)192
INTERIOR TRIM193
DASHBOARD (G0060 (1))193
CONTROL CONSOLE DX / RH / RE (G0062 (2))194
CONTROL CONSOLE RIGHT (G0064 (1))196
CONTROL CONSOLE – DX/RH/RE (G0065 (1))197
CONTROL CONSOLE RIGHT (G00610 (1))198
CONTROL CONSOLE RIGHT (G00611 (1))199
PLATE (G00613 (1))200
CONTROL CONSOLE LEFT (G00614 (1))201
CONTROL CONSOLE LEFT (G00616 (1))202
CONTROL CONSOLE LEFT (G00617 (1))203
INTERIOR TRIM (G00619 (1))204
INTERNAL CAB LININGS (G00620 (1))205
INTERNAL CAB LININGS (G00621 (2))206
INTERNAL CAB LININGS (G00622 (1))207
INTERNAL CAB LININGS (G00623 (2))208
INTERNAL UPHOLSTERY – DX/RH/RE (G00624 (1))209
FIXINGS FOR CAB INTERIOR TRIM (G00628 (1))210
INTERIOR TRIM (G00629 (1))211
INTERNAL CAB LININGS (G00630 (1))212
CAB SOUNDPROOF PANELS (G00632 (1))213
CAB SOUNDPROOF PANELS (G00633 (1))214
EXTERIOR TRIM – ROOF215
DRIVER’S CAB ROOF (G0070 (1))215
SKYLIGHT (G0071 (1))216
FRONT NUMBER PLATE HOLDER (G0072 (1))217
REARVIEW MIRROR SX/LH/LI (G0073 (1))218
REARVIEW MIRROR DX/RH/RE (G0074 (1))219
FLASHING LIGHT SUPPORT (G0075 (1))220
AIR CLEANER (G0076 (2))221
REARVIEW MIRROR (001243924A)222
REARVIEW MIRROR (001243934A)223
SEATS224
DRIVER’S SEAT – PNEUMATIC SPRINGING GRAMMER MSG95G/721 (G0080 (2))224
DRIVER’S SEAT – PNEUMATIC SPRINGING MSG 95A/721 (G0081 (3))225
SAFETY BELT (G0082 (2))226
HEAD REST (G0084 (1))227
MULTIFUNCTION ARMREST BRACKET (G0087 (1))228
SEAT FOR 2ND OPERATOR (G0088 (1))229
SEAT-COMPONENTS (001427074/20A)230
SEAT-COMPONENTS (001427074/20B)232
DRIVER’S SEAT MSG 95G/721 (001562064/10A)234
DRIVER’S SEAT MSG 95G/721 (001562064/10B)235
HEATING AND AIR CONDITIONING237
AIR CONDITIONING SYSTEM (G0090 (3))237
AIR CONDITIONING SYSTEM (G0091 (3))238
CLIMATE CONTROL SYSTEM (G0092 (2))239
AIR CONDITIONING UNIT – LINES (G0093 (1))240
AIR CONDITIONER PARTS (001703644A)241
CLIMATE CONTROL (04429902A)243
COMPRESSOR (04437339/10A)244
MECHANICAL CLUTCH CONTROLS245
CLUTCH CONTROL WITH HYDRAULIC SHUTTLE (G0100 (1))245
MECHANICAL BRAKE CONTROLS246
BRAKE CONTROLS (G0110 (2))246
BRAKE FLUID RESERVOIR (G0111 (1))247
TUBES FOR BRAKE OIL TANK (G0112 (1))248
HAND BRAKE (G0113 (1))249
HAND BRAKE (G0114 (1))250
HANDBRAKE SUPPORT FOR TRAILER (G0115 (1))251
MECHANICAL – ELECTRONIC THROTTLE CONTROLS252
ELECTRONIC ACCELERATOR CONTROL (G0120 (1))252
STEERING CONTROLS253
STEERING COLUMN (G0130 (2))253
STEERING WHEEL CAP (G0132 (1))254
STEERING COLUMN (001487524/10A)255
MECHANICAL GEARSHIFT CONTROLS256
GEAR SHIFTING (G0140 (1))256
SUPER-REDUCTION CONTROL (G0142 (1))257
DRIVE FOR GEAR CHANGE BOX (001312264/20A)258
GEAR LEVER KNOB (001336174A)259
PTO CONTROLS260
OPERATION – PTO SHAFT – REAR (G0160 (2))260
OPERATION – PTO SHAFT REAR (G0161 (3))261
LIFT CONTROLS262
REAR LIFT CONTROL (G0170 (1))262
REAR LIFT CONTROL (G0171 (1))263
REMOTE VALVE CONTROLS264
DISTRIBUTOR CONTROL (G0180 (2))264
REMOTE VALVE CROSS-GATE CONTROL (G0181 (3))265
FLOW CONTROL (G0184 (2))266
FLOW CONTROL (G0185 (2))267
OPERATION (00176491400)268
ACCESSORIES269
SUN BLIND FRONT WINDSCREEN (G0190 (2))269
SUN BLIND REAR WINDOW (G0191 (2))270
METAL TOOLBOX (G0192 (2))271
LICENCE PLATE HOLDER (G0193 (1))272
CHOCK (G0194 (1))273
Electrical_system274
Index274
IRON 185 DCR -> 20001277
L0 – ELECTRIC AL SYSTEM277
BATTERY – ALTERNATOR277
BATTERY 12V 180Ah 800A (L0010 (1))277
WIRING LOOMS278
HEADLIGHTS / HORN WIRING (L0020 (1))278
WIRING FOR SIDELIGHTS AND DIRECTION INDICATORS (L0021 (1))279
BOTTOM FRONT WORK LIGHTS WIRING (L0022 (1))280
BOTTOM FRONT WORK LIGHTS WIRING XENON (L0023 (1))281
ROTATING BEACON WIRING (L0024 (1))282
WIRING FOR REAR LIGHTS (L0025 (1))283
WIRING FOR REAR LIGHTS (L0026 (1))284
WIRING FOR LOWER REAR WORKLIGHTS (L0027 (2))285
WIRING FOR LOWER REAR WORKLIGHTS XENON (L0028 (1))286
FRONT AXLE WIRING (L0029 (1))287
WIRING FOR A/C CONDENSER PRESSURE SWITCH (L00211 (1))288
ELECTRICAL SYSTEM FOR GEARBOX AND BATTERY CABLES (L00212 (2))289
ELECTRICAL SYSTEM FOR GEARBOX AND BATTERY CABLES (L00213 (2))290
ELECTRICAL LEAD ( – ) (L00214 (1))291
WIRING FOR WINDSCREEN WIPER MOTOR (L00215 (1))292
ELECTRIC WIRING UNDER ROOF (L00216 (1))293
ELECTR EQUIPMENT – DASHBOARD CONSOLE (L00218 (1))294
ELECTRICAL SYSTEM – INSTRUMENT PANEL AND FLASHER (L00219 (1))295
RIGHT-HAND CONSOLE ELECTRICAL SYSTEM (L00222 (1))296
RIGHT-HAND CONSOLE ELECTRICAL SYSTEM (L00223 (1))297
POWER OUTLET SOCKET (L00227 (1))298
ELECTRICAL WIRING AND ISO 11786 SOCKET (L00230 (1))299
PRESSURE SWITCH WIRING FOR AIR BRAKING SYSTEM (L00232 (1))300
PRESSURE SWITCH WIRING FOR AIR BRAKING SYSTEM (L00233 (1))301
WIRING FOR PTO SENSOR (L00236 (1))302
WIRING HARNESS FOR HYDRAULIC TRAILER BRAKING – ITALY VERSION (L00237 (1))303
ELECTRICAL LEAD FOR HYDRAULIC TRAILER BRAKING (L00238 (1))304
TRAILER SOCKET-OUTLET (L00239 (1))305
ECUs306
RIGHT-HAND CONSOLE CONTROL UNITS (L0030 (1))306
RIGHT-HAND CONSOLE CONTROL UNITS (L0032 (1))307
CONTROL UNIT PDU (L0034 (3))308
CONTROL UNIT ISO 11786 (L0035 (1))309
CONTROL UNIT (001750284/20A)310
SENSORS – POTENTIOMETERS – ENABLING SWITCHES311
FRONT SUSPENSION POSITION SENSOR (L0040 (1))311
AIR CONDITIONING SYSTEM CONDENSER PRESSURE SWITCH (L0041 (2))312
DOOR SWITCH (L0042 (1))313
INDUCTIVE POSITION SENSOR WITH HYDRAULIC SHUTTLE (L0043 (1))314
BRAKE CONTROL SWITCH (L0044 (1))315
ELECTRONIC ACCELERATOR CONTROL SENSOR (L0045 (1))316
HAND BRAKE SWITCHES (L0046 (1))317
RADAR km/h (L0047 (1))318
RADAR (L0048 (1))319
RADAR (L0049 (1))320
BATTERY DISCONECT SWITCH (L00410 (1))321
HYDRAULIC SYSTEM PRESSURE SWITCH OPEN CENTER (L00411 (1))322
HYDRAULIC SYSTEM PRESSURE SWITCH OPEN CENTER (L00412 (1))323
LOAD SENSING HYDRAULIC SYSTEM PRESSURE SWITCH (L00413 (1))324
LOAD SENSING HYDRAULIC SYSTEM PRESSURE SWITCH (L00414 (1))325
OIL FILTER CLOGGING SENSOR LOAD SENSING (L00415 (1))326
PRESSURE SWITCH FOR AIR BRAKING SYSTEM (L00416 (1))327
PRESSURE SWITCH FOR AIR BRAKING SYSTEM (L00417 (1))328
REAR LIFT POSITION SENSOR (L00418 (1))329
SENSOR PTO SHAFT (L00419 (1))330
SENSOR PTO SHAFT (L00420 (1))331
INSTRUMENT PANEL332
DASHBOARD BOX (L0050 (1))332
DASHBOARD BOX (L0051 (1))333
GEARS DISPLAY (L0052 (1))334
GEARS DISPLAY (L0053 (1))335
ELECTRIC REV-HOUR RECORDER TACHOMETER (044334224/60A)336
MULTIFUNCTION ARMREST337
MULTIFUNCTION ARMREST (L0061 (2))337
PLATE (L0062 (1))338
PLATE (L0063 (1))339
MULTIFUNCTION CONTROL UNIT (001517764/70A)340
ELECTRICAL CONTROLS – PUSHBUTTONS341
STEERING COLUMN SWITCH UNIT – REVERSING GEAR UNIT CONTROL (L0071 (1))341
SWITCHES / IGNITION BLOCK (L0072 (1))342
SWITCHES / IGNITION BLOCK (L0073 (1))343
SWITCHES (L0076 (1))344
SWITCHES (L0077 (1))345
TOP SWITCH (L0078 (1))346
BOTTOM FRONT WORK LIGHTS SWITCH (L0079 (1))347
BOTTOM FRONT WORK LIGHTS SWITCH XENON (L00710 (1))348
REAR WINDOW WIPER SWITCH (L00712 (1))349
REAR LIFT GROUND CONTROL SWITCH (L00713 (1))350
REAR LIFT GROUND CONTROL SWITCH (L00713 (2))351
REAR PTO GROUND CONTROL SWITCH (L00714 (1))352
SHUTTLE LEVER (001270764A)353
LIGHTING AND SIGNALLING354
FRONT LIGHTS (L0088 (1))354
HORN (L0089 (1))355
FRONT LIGHTS (L00810 (1))356
HORN (L00811 (1))357
FRONT LIGHTS (L00820 (1))358
FRONT LIGHTS (L00821 (1))359
WORKING SPOTLIGHT FRONT (L00822 (1))360
WORKING SPOTLIGHT FRONT (L00823 (1))361
BOTTOM FRONT WORK LIGHTS (L00824 (1))362
BOTTOM FRONT WORK LIGHTS XENON (L00825 (1))363
INTERIOR LIGHT (L00826 (1))364
REAR SIDELIGHTS (L00827 (1))365
REAR LIGHTS / REFLECTORS (L00828 (1))366
RETROREFLECTOR (L00829 (1))367
REAR LIGHTING SYSTEM (L00830 (1))368
REAR LIGHTING SYSTEM (L00830 (2))369
WORKLIGHTS FOR CAB ROOF (L00831 (1))370
LOWER REAR WORKLIGHTS (L00832 (1))371
LOWER REAR WORKLIGHTS XENON (L00833 (1))372
WARNING BEACON (L00834 (1))373
LICENCE PLATE LIGHT (L00835 (1))374
HEADLAMP COMPONENTS (044140874A)375
HEADLAMP COMPONENTS (044140884A)376
WARNING BEACON (04414773A)377
HEADLAMP COMPONENTS (044280894/10A)378
HEADLAMP COMPONENTS (044280904/10A)379
HEADLAMP COMPONENTS (04437516A)380
HEADLAMP COMPONENTS (280298800/10A)381
WORK LAMP W XENON (280390160A)382
HEADLAMP COMPONENTS (280391800/10A)383
FRONT LIGHTS (280392400A)384
FRONT LIGHTS (280392500A)385
ACCESSORIES386
RADIO ANTENNA (L0090 (1))386
LOUDSPEAKERS (L0091 (1))387
CIGAR LIGHTER (L0094 (1))388
Engine389
Index389
IRON 185 DCR -> 20001392
B0 – ENGINE392
GENERAL392
ENGINE (B0000 (1))392
CYLINDER BLOCK393
FASTENINGS (B0011007)393
GASKET SET (B0011028)394
BLEEDING TUBE (B0011045)395
CRANKCASE BREATHER (B0011056)396
CRANKCASE (B0011076)397
OIL FILLER NECK (B0011087)398
PLUG (B0011113)399
CLOSING COMPONENTS (B0011125)400
ACCESSORIES (B0011134)401
ACCESSORIES (B0011135)402
ACCESSORIES (B0011137)403
FILLER CAP (B0011144)404
PISTON COOLNOZZLE (B0011160)405
FLANGE (B0011167)406
CRANKSHAFT407
V-BELT – FOR MODELS WITH COMPRESSOR (B0020 (1))407
FASTENINGS (B0021002)408
V-GROOVED PULLEY (B0021025)409
CRANKSHAFT (B0021048)410
FLYWHEEL (B0021073)411
PLUG (B0021077)412
ACCESSORIES (B0021079)413
MAIN BEARINGS (B0021084)414
CYLINDERS – PISTONS – CONNECTING RODS415
PISTON (B0031010)415
CONNECTING ROD (B0031025)416
TIMING417
FASTENINGS (B0041011)417
FASTENINGS (B0041016)418
BUSH (B0041023)419
CAMSHAFT (B0041078)420
BUMPER (B0041092)421
GEARCASE (B0041113)422
GEARCASE (B0041121)423
COVER PLATE (B0041130)424
CYLINDER HEAD427
FASTENINGS (B0051010)427
ENGINE MOUNTING (B0051020)428
CLOSING COMPONENTS (B0051025)429
CYLINDER HEAD (B0051041)430
CYLINDER HEAD (B0051047)431
ROCKER ARMS COVER (B0051065)432
LUBRICATION433
OIL SUCTION PIPE (B0061040)433
OIL PAN (B0061057)434
CLOSING COMPONENTS (B0061082)435
CLOSING COMPONENTS (B0061084)436
CLOSING COMPONENTS (B0061086)437
OIL COOLER BOX (B0061133)438
OIL COOLER BOX (B0061143)439
FUEL INJECTION SYSTEM440
FASTENINGS (B0071011)440
FASTENINGS (B0071015)441
ADD-ON PARTS ENGINE (B0071019)442
FUEL INJECTOR (B0071045)443
FILTER HOUSING (B0071049)444
FUEL FEED PUMP (B0071050)445
FUEL LINE (B0071088)446
FUEL LINE (B0071114)448
FUEL PUMP (B0071121)449
ROLLER TAPPET (B0071133)450
DISTRIBUTOR (B0071148)451
CLOSING COMPONENTS (B0071157)452
ENGINE FUEL PUMP (B0071176)453
SPIN-ON FILTER (B0071186)454
COMMON RAIL (B0071212)455
MECHANICAL – ELECTRONIC GOVERNOR456
ELECTRONIC CONTROL UNIT – ENGINE (B0081021)456
CLOSING COMPONENTS (B0081033)457
COOLING458
FASTENINGS (B0091026)458
FASTENINGS (B0091029)459
FASTENINGS (B0091030)460
HOSE CONNECTION (B0091052)461
THERMOSTAT (B0091064)462
HEATER CONNECTION (B0091089)463
COOLANT PIPE (B0091097)464
FAN SUPPORT (B0091129)465
BELT STRETCHER (B0091139)466
CONNECTION (B0091146)467
COOLING WATER PUMP (B0091151)468
V-BELT (B0091166)469
INTAKE – EXHAUST MANIFOLDS470
EXHAUST PIPE (B0101011)470
ACCESSORIES (B0101113)471
PIPING (B0101146)472
TURBOCHARGER473
TURBOCHARGER (B0111020)473
OIL LUBRICATION PIPE (B0111073)474
Electrical accessories475
COVER PLATE (B0121004)475
FASTENINGS (B0121010)476
FASTENINGS (B0121021)477
FASTENINGS (B0121030)478
FASTENINGS (B0121046)479
IMPULSETRANSMITTER (B0121052)480
GENERATOR (B0121068)481
GENERATOR (B0121073)482
ENGINE ELECTRICAL SYSTEM (B0121107)483
STARTER (B0121133)484
ACCESSORIES (B0121145)485
ACCESSORIES (B0121166)486
ACCESSORIES (B0121173)487
DRIVING PARTS (B0121190)488
OIL PRESSURSWITCH (B0121196)489
TEMPERTRANSMITTER (B0121222)490
Engine_accessories491
Index491
IRON 185 DCR -> 20001492
C0 – ENGINE ACCESSORIES492
RADIATORS – FANS492
COOLING SYSTEM (C0010 (4))492
COOLING SYSTEM (C0011 (4))493
COOLING SYSTEM (C0012 (3))494
WATER TANK (001534934/30A)495
INTERCOOLER – AIR CLEANER496
FUEL SUPPLY – AIR FILTER (C0020 (1))496
INTERCOOLER – GEARBOX OIL RADIATOR – FUEL RADIATOR (C0021 (2))497
INTERCOOLER (001527362/20A)498
AIR CLEANER (242497220A)499
FUEL SYSTEM500
FUEL FILTER – PIPES (C0030 (4))500
FUEL SYSTEM – TANK (C0031 (3))501
SCREW PLUG (001601514A)502
PRE-FILTER – COMPONENTS (243193000/10A)503
EXHAUST SILENCER504
EXHAUST SILENCER (C0060 (6))504
COMPLETION (C0061 (1))505
AIR COMPRESSOR506
AIR COMPRESSOR 229 cm³ (C0070 (2))506
AIR COMPRESSOR 229 cm³ (C0071 (2))507
AIR COMPRESSOR 229 cm³ (C0072 (2))508
COMPRESSOR-PARTS (044284084A)509
Front_axle510
Index510
IRON 185 DCR -> 20001511
F0 – FRONT AXLE511
GENERAL511
4WD – FRONT DRIVE AXLE (F0000 (1))511
4WD – FRONT DRIVE AXLE – [643216] (001535674B)512
STEERING CYLINDER – [643216] (001535674C)513
BEVEL WHEEL GEAR – [643216] (001535674D)514
4WD – DIFFERENTIAL – [643216] (001535674E)515
HALF AXLES – [643216] (001535674F)516
WHEEL HUB – WITH FRONT BRAKES – [643216] (001535674G)517
PLANETARY GEAR – [643216] (001535674H)518
FRONT SUPPORT519
4WD – FRONT SUPPORT (F0010 (1))519
4WD – FRONT CARRIER WITH SUSPENSION (F0011 (1))520
FRONT COVER WITHOUT FRONT HOOK (F0012 (1))521
HYDRAULIC CYLINDER (04455060/10A)522
HYDRAULIC CYLINDER (04455061/10A)523
FRONT DIFFERENTIAL524
4WD – TRANSMISSION SHAFT (F0040 (3))524
CARDAN SHAFT (001599354A)525
Front_lift526
Index526
IRON 185 DCR -> 20001527
N0 – FRONT LIFT527
GENERAL527
FRONT HYDRAULIC POWER-LIFT (N0000 (2))527
FRONT HYDRAULIC POWER-LIFT (001638404A)528
FRONT HYDRAULIC POWER-LIFT (001638404B)529
Front_pto531
Index531
IRON 185 DCR -> 20001532
M0 – FRONT PTO532
GENERAL532
PTO FRONT (M0000 (1))532
PTO FRONT (001582244A)533
PTO FRONT (001582244B)534
PTO FRONT (001582244C)536
ELECTRICAL SYSTEM (001582244D)537
Hydraulic_and_pneumatic_system538
Index538
IRON 185 DCR -> 20001541
H0 – HYDRAULIC AND PNEUMATIC SYSTEM|541
HYDRAULIC SYSTEM541
FRONT DIFFERENTIAL LOCK CONTROL LINES (H0010 (2))541
GEAR BOX OIL RADIATOR TUBES (H0011 (2))542
HYDRAULIC SYSTEM OPEN CENTER (H0012 (1))543
HYDRAULIC SYSTEM OPEN CENTER (H0013 (2))545
HYDRAULIC SYSTEM OPEN CENTER (H0014 (3))546
HYDRAULIC SYSTEM OPEN CENTER (H0015 (2))548
HYDRAULIC SYSTEM OPEN CENTER (H0016 (4))549
HYDRAULIC SYSTEM OPEN CENTER (H0017 (2))551
HYDRAULIC SYSTEM LOAD SENSING (H0018 (1))552
HYDRAULIC SYSTEM LOAD SENSING (H0019 (2))553
HYDRAULIC SYSTEM LOAD SENSING (H00110 (5))554
HYDRAULIC SYSTEM LOAD SENSING (H00111 (2))556
HYDRAULIC SYSTEM LOAD SENSING (H00112 (5))557
HYDRAULIC SYSTEM LOAD SENSING (H00113 (2))559
HYDRAULIC SYSTEM (H00114 (2))560
HYDRAULIC SYSTEM (H00115 (1))561
HYDRAULIC SYSTEM LOAD SENSING (H00116 (1))562
FLANGE (00290646A)563
DETAILS OF OIL FILTER (044377734A)564
HYDRAULIC PUMP PARTS (04450322A)565
VALVE PARTS (04450326A)566
HYDRAULIC PUMP PARTS (04450516A)567
SPIN-ON FILTER (04451877A)568
OIL PUMP (04452222/10A)569
OIL PUMP (04452222/10B)570
OIL PUMP (04452222/10C)571
OIL PUMP (04452222/10D)572
HYDRAULIC PUMP PARTS (245393100/10A)573
STEERING SYSTEM574
HYDROSTATIC STEERING CONTROL VALVE (H0020 (1))574
PIPES FOR HYDROSTATIC STEERING (H0022 (2))575
PIPES FOR HYDROSTATIC STEERING (H0023 (1))576
PIPES FOR HYDROSTATIC STEERING (H0024 (1))577
GUIDE PIPE (H0025 (2))578
HYDRAULIC STEERING GEAR (04454127A)579
FRONT AXLE HYDRAULIC SUSPENSION580
HYDRAULIC SYSTEM FOR SUSPENDED AXLE LOAD SENSING (H0040 (1))580
HYDRAULIC SYSTEM FOR SUSPENDED AXLE OPEN CENTER (H0041 (1))581
HYDRAULIC SYSTEM FOR SUSPENDED AXLE (H0042 (2))582
ACCUMULATOR (04455149/40A)583
FRONT LIFT584
FRONT LIFT – HYDRAULIC SYSTEM (H0050 (1))584
REAR REMOTE CONTROL VALVES585
4-WAY HYDRAULIC CONTROL VALVE OPEN CENTER (H0070 (3))585
8-WAY HYDRAULIC CONTROL VALVE OPEN CENTER (H0071 (3))587
8-WAY HYDRAULIC CONTROL VALVE LOAD SENSING (H0072 (3))589
SOLENOID VALVE FOR VERSIONS WITH FRONT LIFT (H0076 (1))591
4-WAY QUICK COUPLERS (H0077 (1))592
4-WAY QUICK COUPLERS (H0078 (1))593
4-WAY QUICK COUPLERS (H0079 (1))594
8-WAY QUICK COUPLERS (H00710 (1))595
8-WAY QUICK COUPLERS (H00711 (1))596
8-WAY QUICK COUPLERS (H00712 (1))597
OIL RESERVOIR BRACKETS (H00713 (1))598
PUSH-PULL QUICK COUPLERS FOR “POWER BEYOND” (H00714 (1))599
RETURN LINE REAR – UNPRESSURIZED (H00715 (2))600
ENGAGEMENT (04412157/10A)601
VALVE PARTS (044289174A)602
ENGAGEMENT (04450416A)603
ENGAGEMENT (04450417A)604
DISTRIBUTOR PARTS (237294800A)605
DISTRIBUTOR PARTS (237295200/10A)606
BRAKING SYSTEM AND PNEUMATIC SYSTEM|607
VALVE FOR FRONT BRAKES (H0090 (1))607
BRAKING SYSTEM (H0091 (1))608
BRAKING SYSTEM (H0092 (1))609
BRAKING SYSTEM KIT OPEN CENTER (H0093 (1))610
FRONT BRAKING SYSTEM (H0094 (2))611
FRONT BRAKING SYSTEM (H0095 (2))612
HYDRAULIC BREAKING FOR TRAILER – ITALY – (H0096 (2))613
HYDRAULIC BREAKING FOR TRAILER – ITALY – (H0097 (2))614
HYDRAULIC BREAKING FOR TRAILER – EXPORT F (H0098 (2))615
HYDRAULIC BREAKING FOR TRAILER – EXPORT F (H0099 (2))616
PNEUMATIC SYSTEM FOR SUSPENDED CAB (H00910 (1))617
PNEUMATIC SYSTEM FOR SUSPENDED CAB (H00911 (3))618
AIR BRAKING (H00912 (3))619
AIR BRAKING (H00913 (4))620
AIR BRAKING (H00914 (4))622
AIR BRAKING (H00915 (1))623
AIR BRAKING (H00916 (3))624
AIR BRAKING (H00917 (2))625
AIR BRAKING (H00918 (4))626
AIR BRAKING (H00919 (1))628
BRACKET (H00920 (1))629
AIR-PRESSURE GAUGE (H00921 (1))630
BRACKET FOR PNEUMATIC BRAKING SYSTEM (H00922 (1))631
COUPLING PARTS CUNA (001045824A)632
TRAILER SOCKET-OUTLET VALVE (001217124A)633
TRAILER BRAKE VALVE (04419935A)634
TRAILER BRAKE VALVE (04424805A)635
PRESSURE REGULATOR (04434820A)636
TRAILER BRAKE VALVE (04452780/10A)637
PUMP-COMPONENTS (04453936A)638
BRAKES CONTROL VALVE (237297220/20A)639
Rear_axle640
Index640
IRON 185 DCR -> 20001641
E0 – REAR AXLE641
REAR DIFFERENTIAL / HALF-SHAFTS641
FLANGE (E0020 (1))641
Rear_lift642
Index642
IRON 185 DCR -> 20001643
R0 – REAR LIFT643
LIFT ASSEMBLY643
LIFTING CYLINDER Ø MM 100 (R0020 (2))643
HYDRAULIC CYLINDER (237490120A)644
SENSOR645
AGROTRONIC (R0050 (3))645
THREE-POINT LINKAGE – LINK ARMS646
3 POINT HITCH – LIFTING ARMS (R0060 (6))646
3-POINT HITCH – ADJUSTABLE RH RODS (R0061 (2))647
THREE-POINT HITCH – MANUAL LATERAL STABILIZERS (R0062 (1))648
THREE-POINT HITCH – AUTOMATIC LATERAL STABILIZERS (R0063 (2))649
THREE-POINT HITCH – AUTOMATIC LATERAL STABILIZERS (R0064 (3))650
THREE-POINT HITCH – AUTOMATIC LATERAL STABILIZERS (R0065 (2))651
THREE-POINT HITCH – AUTOMATIC LATERAL STABILIZERS (R0066 (2))652
RETAINER FOR COLLECTING TRAY sx/lh/li (R0067 (1))653
TOWING BAR (R0068 (1))654
MANUAL LATERAL STABILIZERS (001052224/50A)655
MANUAL LATERAL STABILIZERS (001052224/60A)656
LINKAGE (001414153A)657
TOWING HITCH cat 3 (001414213A)658
STABILIZER (001540234A)659
STABILIZER (001540294A)660
STABILIZER (001576874A)661
Transmission662
Index662
IRON 185 DCR -> 20001664
D0 – TRANSMISSION664
GENERAL664
GEAR CHANGE BOX (D0000 (1))664
GEAR CHANGE BOX (D0001 (1))665
GEARBOX – [2093 009 102] (001540474/2001)666
LAYSHAFT – [2093 009 102] (001540474/2002)667
MAIN SHAFT – [2093 009 102] (001540474/2003)669
MAIN SHAFT – [2093 009 102] (001540474/2004)672
DRIVE – [2093 009 102] (001540474/2005)673
PTO – POWER TAKE OFF – [2093 009 102] (001540474/2006)675
CREEP SPEED – [2093 009 102] (001540474/2007)676
PUMP DRIVE – [2093 009 102] (001540474/2008)677
OIL SUPPLY – [2093 009 102] (001540474/2009)680
FRONT TRANSMISSION – [2093 009 102] (001540474/2010)681
FRONT TRANSMISSION – [2093 009 102] (001540474/2011)683
OIL SUPPLY – [2093 009 102] (001540474/2012)684
HYDRAULIC CONTROL – [2093 009 102] (001540474/2013)685
HYDRAULIC CONTROL – [2093 009 102] (001540474/2014)688
HYDRAULIC CONTROL – [2093 009 102] (001540474/2015)691
POWER SHIFT – [2093 009 102] (001540474/2016)692
GEARBOX – [2093 009 102] (001540474/2017)694
SPLITTER – [2093 009 102] (001540474/2018)695
SPLITTER – [2093 009 102] (001540474/2019)699
HYDRAULIC CONTROL – [2093 009 102] (001540474/2020)703
HYDRAULIC CONTROL – [2093 009 102] (001540474/2021)704
GEARBOX INPUT SHAFT – [2093 009 102] (001540474/2022)705
CLUTCH – [2093 009 102] (001540474/2023)706
ACCESSORIES – [2093 009 102] (001540474/2024)709
REAR GEARBOX CASE – [2093 009 102] (001540474/2025)710
REAR GEARBOX CASE – [2093 009 102] (001540474/2026)712
REAR DIFFERENTIAL AND HALF-SHAFTS – [2093 009 102] (001540474/2027)713
PTO – POWER TAKE OFF – [2093 009 102] (001540474/2028)714
SERVICE BRAKE – [2093 009 102] (001540474/2029)718
BRAKE CONTROLS – [2093 009 102] (001540474/2030)719
LIFTING – [2093 009 102] (001540474/2031)720
DRIVE FOR GEAR CHANGE BOX – [2093 009 102] (001540474/2032)721
GEARBOX – [2093 009 107] (001540504/3001)722
LAYSHAFT – [2093 009 107] (001540504/3002)723
MAIN SHAFT – [2093 009 107] (001540504/3003)725
MAIN SHAFT – [2093 009 107] (001540504/3004)728
DRIVE – [2093 009 107] (001540504/3005)729
PTO – POWER TAKE OFF – [2093 009 107] (001540504/3006)731
SUPER REDUCTION GEAR UNIT – [2093 009 107] (001540504/3007)732
PUMP DRIVE – [2093 009 107] (001540504/3008)733
OIL SUPPLY – [2093 009 107] (001540504/3009)736
FRONT TRANSMISSION – [2093 009 107] (001540504/3010)737
FRONT TRANSMISSION – [2093 009 107] (001540504/3011)739
OIL SUPPLY – [2093 009 107] (001540504/3012)740
HYDRAULIC CONTROL – [2093 009 107] (001540504/3013)741
HYDRAULIC CONTROL – [2093 009 107] (001540504/3014)744
HYDRAULIC CONTROL – [2093 009 107] (001540504/3015)747
POWER SHIFT – [2093 009 107] (001540504/3016)748
GEARBOX – [2093 009 107] (001540504/3017)750
SPLITTER – [2093 009 107] (001540504/3018)751
SPLITTER – [2093 009 107] (001540504/3019)754
HYDRAULIC CONTROL – [2093 009 107] (001540504/3020)758
HYDRAULIC CONTROL – [2093 009 107] (001540504/3021)759
GEARBOX INPUT SHAFT – [2093 009 107] (001540504/3022)760
CLUTCH – [2093 009 107] (001540504/3023)761
ACCESSORIES – [2093 009 107] (001540504/3024)764
REAR GEARBOX CASE – [2093 009 107] (001540504/3025)765
REAR GEARBOX CASE – [2093 009 107] (001540504/3026)766
REAR DIFFERENTIAL AND HALF-SHAFTS – [2093 009 107] (001540504/3027)768
PTO – POWER TAKE OFF – [2093 009 107] (001540504/3028)769
SERVICE BRAKE – [2093 009 107] (001540504/3029)773
BRAKE CONTROLS – [2093 009 107] (001540504/3030)774
LIFTING – [2093 009 107] (001540504/3031)775
DRIVE FOR GEAR CHANGE BOX – [2093 009 107] (001540504/3032)776
GEARBOX INPUT SHAFT777
FILEX COUPLING (D0050 (1))777
GEARBOX778
SEPARATOR (D0090 (1))778
INTERNAL AND EXTERNAL GEARBOX CONTROLS779
GEAR SHIFTING (D0100 (1))779
SUPER-REDUCTION CONTROL (D0102 (2))780
LINKAGE (001639694/1000)781
PTO/GROUNDPSPEED DRIVE782
PTO OUTPUT SHAFT 1″3/4, Z = 20 (D0140 (1))782
PTO OUTPUT SHAFT 1″ 3/4, Z = 6 (D0141 (1))783
COMPLETION (D0142 (1))784
PTO SHAFT PROTECTOR REAR (D0143 (1))785
Wheels786
Index786
IRON 185 DCR -> 20001787
S0 – WHEELS787
FRONT WHEEL BOLTS787
FRONT WHEEL MOUNTING (S0010 (1))787
REAR WHEEL BOLTS788
REAR WHEEL BOLTS m 22 x 15 (S0020 (1))788
TWING WHEEL FIXINGS m 22 x 15 (S0021 (1))789
WHEELS790
TYRE VALVE (S0040 (1))790
WHEELS 480/70R30″ a8 (S0041 (1))791
WHEELS 480/70R30″ 141 (S0042 (1))792
WHEELS 600/70R30″ (S0043 (1))793
WHEELS 600/70R30″ (S0044 (1))794
WHEELS 540/65R34″ (S0045 (1))795
WHEELS 540/65R34″ (S0046 (1))796
WHEELS 540/65R34″ (S0047 (1))797
WHEELS 540/65R34″ (S0048 (1))798
WHEELS 480/70R34″ (S0049 (1))799
WHEELS 480/70R34″ (S00410 (1))800
WHEELS 710/70R38″ (S00411 (1))801
WHEELS 710/70R38″ (S00412 (1))802
WHEELS 149R-38″ (S00413 (1))803
WHEELS 208 R38″ 153 A8 CF (S00414 (1))804
WHEELS 208R38″ 153 A8 (S00415 (1))805
WHEELS 650/65R-42″ (S00416 (1))806
WHEELS 650/65R-42″ (S00417 (1))807
WHEELS 650/65R-42″ 158 A8 (S00418 (1))808
WHEELS 650/65R-42″ 158 A8 (S00419 (1))809
WHEELS 580/70R-42″ (S00420 (1))810
WHEELS 580/70R-42″ (S00421 (1))811
WHEELS 580/70R-42″ (S00422 (1))812
WHEELS 620/70R42″ (S00423 (1))813
WHEELS 620/70R42″ (S00424 (1))814
WHEELS 208R-42″ (S00425 (1))815
WHEELS 208R-42″ (S00426 (1))816
WHEELS 480/80 R46″ (184 R46″) (S00427 (1))817
VIDEO PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the SAME exact manual used by your dealers to fix your vehicle.
- The same can be yours in the next 2-3 mins as you will be directed to the download page immediately after paying for the manual.
- Any queries / doubts regarding your purchase, please feel free to contact [email protected]
S.M
