Same Tractor Iron 175 S Parts Catalog Manual – PDF DOWNLOAD

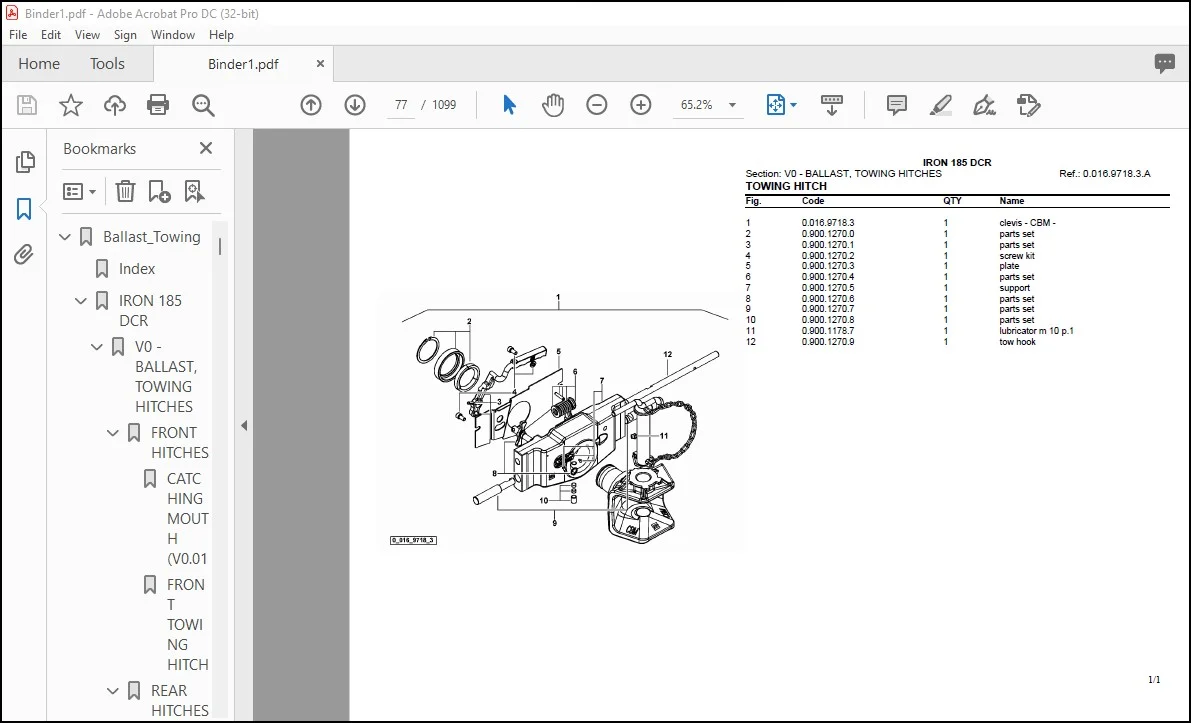

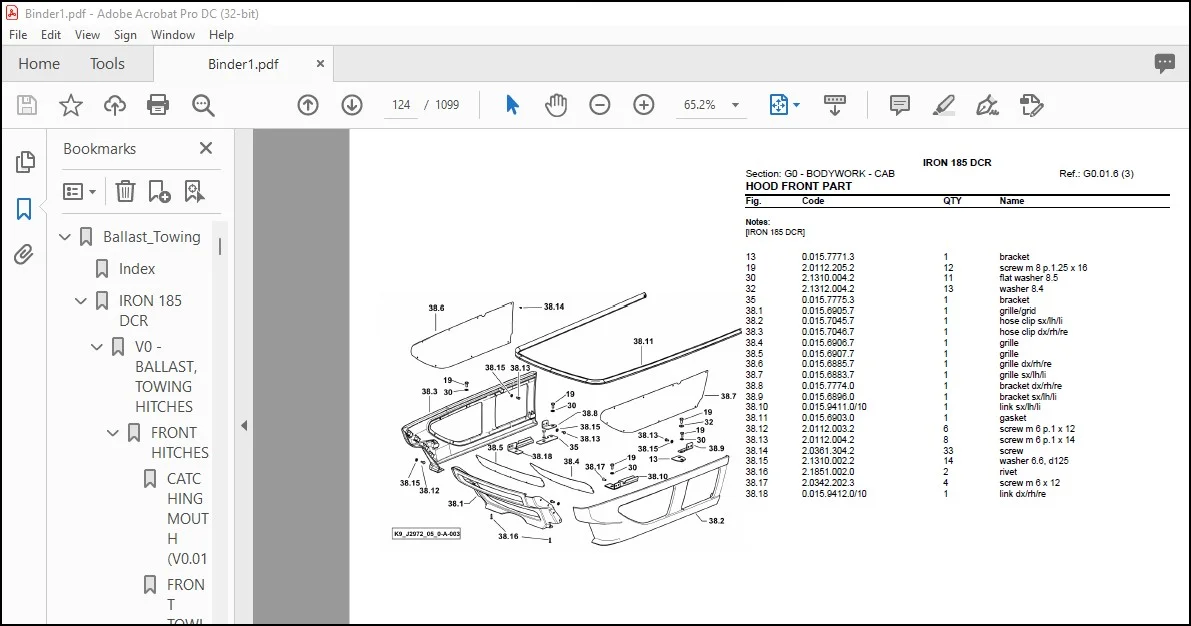

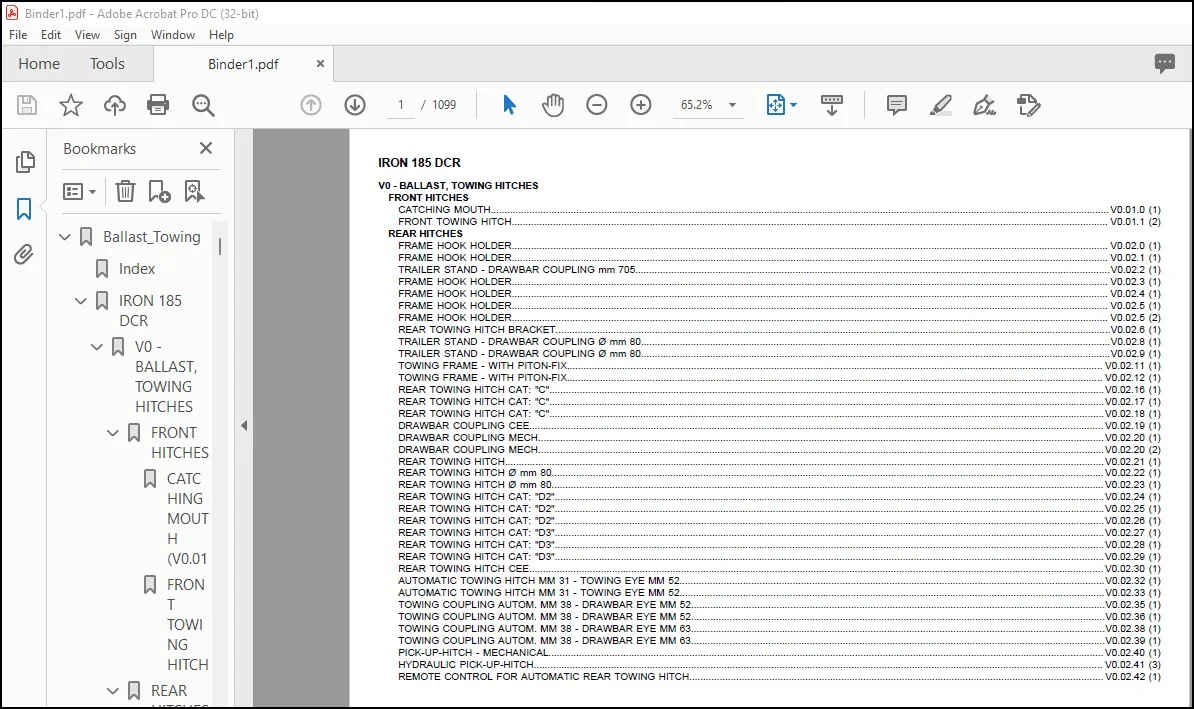

IMAGES PREVIEW OF THE MANUAL:
FILE DETAILS:
Same Tractor Iron 175 S Parts Catalog Manual – PDF DOWNLOAD
Language : English
Pages :560
Downloadable : Yes
File Type : PDF
Size:21.5 MB
TABLE OF CONTENTS:
Same Tractor Iron 175 S Parts Catalog Manual – PDF DOWNLOAD
Accessories 1
Index 1
IRON 175 S 3
ACCESSORIES 3
GENERAL 3
6-WAY AUXILIARY DISTRIBUTOR (0E001) 3
6-WAY AUXILIARY DISTRIBUTOR (0E002) 5
6-WAY AUXILIARY DISTRIBUTOR (0E003) 7
6-WAY AUXILIARY DISTRIBUTOR (0E004) 8
8-WAY AUXILIARY DISTRIBUTOR (0E005) 9
8-WAY AUXILIARY DISTRIBUTOR (0E006) 11
8-WAY AUXILIARY SERVICE CONTROL VALVE – ELECTRONIC CONTROL (0E007) 13
8-WAY AUXILIARY DISTRIBUTOR (0E008) 15
8-WAY AUXILIARY SERVICE CONTROL VALVE – ELECTRONIC CONTROL (0E009) 16
8-WAY AUXILIARY DISTRIBUTOR (0E0010) 17
8-WAY AUXILIARY SERVICE CONTROL VALVE – ELECTRONIC CONTROL (0E0011) 18
6-WAY QUICK COUPLERS – FOR MODELS WITH FRONT LIFT (0E0012) 19
6-WAY QUICK COUPLERS (0E0013) 20
8-WAY QUICK COUPLERS – FOR MODELS WITH FRONT LIFT (0E0014) 21
8-WAY QUICK COUPLERS (0E0015) 22
FRONT QUICK COUPLERS (0E0016) 23
CAPS FOR QUICK-ACTION COUPLERS FOR TYPES WITHOUT OIL COLLECTOR (0E0017) 24
CAPS FOR QUICK-ACTION COUPLERS FOR TYPES WITHOUT OIL COLLECTOR (0E0018) 25
3 POINT HITCH (0E0019) 26
ADJUSTABLE TIE-RODS -MINIMUM/MAXIMUM EXTENSION : 770/1006 – sx (0E0020) 28
3 POINT HITCH (0E0021) 29
ADJUSTABLE TIE-RODS -MINIMUM/MAXIMUM EXTENSION : 770/1006 – sx (0E0022) 32
ADJUSTABLE TIE-RODS -MINIMUM/MAXIMUM EXTENSION : 770/1006 – dx (0E0023) 33
ADJUSTABLE TIE-RODS -MINIMUM/MAXIMUM EXTENSION : 770/1006 – dx (0E0024) 34
3-POINT HITCH WITH HYDRAULIC LIFT ROD (0E0025) 35
3-POINT HITCH WITH HYDRAULIC LIFT ROD (0E0026) 36
3 POINT HITCH (0E0027) 37
3-POINT HITCH WITH HYDRAULIC LIFT ROD (0E0028) 38
3-POINT HITCH – SIDE STABILIZERS (0E0029) 39
THREE-POINT HITCH – AUTOMATIC LATERAL STABILIZERS (0E0030) 40
THREE-POINT HITCH – AUTOMATIC LATERAL STABILIZERS (0E0031) 41
TOWING BAR (0E0032) 42
TOWING BAR (0E0033) 43
REAR TOWING HITCH (GRASSI) CEE (0E0034) 44
REAR TOWING HITCH (GRASSI) (0E0035) 45
DRAWBAR COUPLING – MM 32 (CRAMER) (0E0036) 46
DRAWBAR COUPLING – MM 38 (CRAMER) (0E0037) 47
DRAWBAR COUPLING – EXPORT CH (CRAMER) (0E0038) 48
REAR TOWING HITCH CAT: “D2” GRASSI (0E0039) 49
REAR TOWING HITCH CAT: “D3” GRASSI (0E0040) 50
DRAWBAR COUPLING CAT: “D2” (0E0041) 51
DRAWBAR COUPLING CAT: “D3″ (0E0042) 52
REAR TOWING HITCH (0E0043) 53
REAR OSCILLATING HITCH (0E0044) 54
REAR OSCILLATING HITCH (0E0045) 55
PICK-UP-HITCH (0E0046) 56
FRONT TOWING HITCH (0E0047) 57
CATCHING MOUTH FOR FRONT POWER LIFT (0E0048) 58
FRONT BALLAST n 2 (0E0049) 59
FRONT BALLAST n 4 (0E0050) 60
FRONT BALLAST n 8 (0E0051) 61
FRONT WEIGHT CARRIER (0E0052) 62
FRONT BALLAST 400 Kg (0E0053) 63
FRONT BALLAST 600 Kg (0E0054) 64
FRONT BALLAST 1000 Kg (0E0055) 65
BALLAST LOCK BAR (0E0056) 66
WHEEL BALLAST (0E0057) 67
WHEEL BALLAST (0E0058) 68
HYDRAULIC BREAKING FOR TRAILER – ITALY – (0E0059) 69
HYDRAULIC BREAKING FOR TRAILER – ITALY – (0E0060) 70
HYDRAULIC BREAKING FOR TRAILER – ITALY – (0E0061) 71
HYDRAULIC BREAKING FOR TRAILER – EXPORT F (0E0062) 72
HYDRAULIC BREAKING FOR TRAILER – EXPORT F (0E0063) 73
TRAILER BRAKING COMPONENTS (0E0064) 74
HYDRAULIC BREAKING FOR TRAILER (0E0065) 75
AIR BRAKING – ITALY – (0E0066) 76
AIR BRAKING – ITALY – (0E0067) 77
AIR BRAKING FOR ‘EXPORT D’ TRAILER (0E0068) 79
AIR BRAKING FOR ‘EXPORT D’ TRAILER (0E0069) 80
PRESSURE CONTROL VALVE – EXPORT D (0E0070) 82
PNEUMATIC TRAILER BRAKING (0E0071) 83
LUBRICATOR (0E0072) 84
TOOL POUCH (0E0073) 85
Bodywork 86
Index 86
IRON 175 S 88
BODY WORK 88
GENERAL 88
HOOD FRONT PART (07001) 88
HOOD FRONT PART (07002) 89
HOOD FRONT PART – FOR TYPES WITHOUT 3 WORKLIGHTS (07003) 90
HOOD (07004) 91
HOOD UPPER PART (07005) 93
MODEL PLATE (07006) 94
MODEL PLATE Classic (07009) 95
HOOD FRONT PART (070010) 96
CABLE CONDUIT (070011) 97
HOOD – SUPPORTS (070012) 98
HOOD (070013) 99
SOUNDPROOFING – HOOD (070014)100
COOLING SYSTEM (070015)101
COOLING SYSTEM (070016)102
COOLING SYSTEM (070017)103
BELT GUARDS (070018)104
PEDAL SUPPORT (070019)105
BATTERY SUPPORT (070020)106
METAL TOOLBOX (070021)107
CONSOLE AND AIR DUCT (070022)108
AIR-PRESSURE GAUGE (070023)109
PLATES (070024)110
INFORMATION PLATE (070025)111
PLATES EXPORT PL (070026)112
LUBRICANT OILS DATA PLATE (070027)113
INFORMATION PLATE (070028)114
PLATES (070029)115
THROTTLE (070030)116
SELF-ADJUSTING FRONT FENDERS – MM 470 (070031)117
SELF-ADJUSTING FRONT FENDERS – MM 470 – X 34″ (070032)119
SELF-ADJUSTING FRONT FENDERS – MM 520 (070033)121
SELF-ADJUSTING FRONT FENDERS – MM 520 – X 34″ (070034)123
SELF-ADJUSTING FRONT FENDERS – MM 580 (070035)125
SELF-ADJUSTING FRONT FENDERS – MOUNTINGS (070036)127
SELF-ADJUSTING FRONT FENDERS – MOUNTINGS (070037)128
CAB BEARING (070038)129
PNEUMATIC CAB SUSPENSION (070039)130
PNEUMATIC CAB SUSPENSION (070040)131
PNEUMATIC CAB SUSPENSION (070041)132
PNEUMATIC CAB SUSPENSION (070042)133
PNEUMATIC CAB SUSPENSION (070043)134
LADDER (070044)135
LICENCE PLATE HOLDER (070045)136
CHOCK (070046)137
MUDGUARDS EXTENSIONS mm 120 (070047)138
MUDGUARDS EXTENSIONS mm 240 (070048)139
SPEED LABEL – 40 KM/H (070049)140
SPEED LABEL – 40 KM/H – REFLEX (070050)141
FUEL SYSTEM – TANK (070051)142
FUEL SYSTEM – TANK (070052)143
TANK SUPPORTS (070053)144
TANK SUPPORTS (070054)145
AIR FILTER (070055)146
SEAT (070056)147
SEAT FOR 2ND OPERATOR (070057)148
FIXINGS FOR TYPES WITHOUT SECOND DRIVER’S SEAT (070058)149
Cab150
Index150
IRON 175 S151
CAB151
GENERAL151
METALLIC STRUCTURES (0B001)151
SUN BLIND (0B002)152
GLASSES AND SEALS (0B003)153
SCREEN WIPER IN THE FRONT WINDSCREEN (0B004)154
CAB DOOR RIGHT/LEFT (0B005)155
CAB DOOR RIGHT/LEFT (0B006)156
SIDE PLATE RIGHT/LEFT (0B007)157
REAR WINDOW (0B008)158
CAPS FOR REAR SCREEN – VERSION WITHOUT WIPER (0B009)159
REAR PANEL FLAP (0B0010)160
KNOCKOUT WINDOW REAR (0B0011)161
ROOF – SKYLIGHT (0B0012)162
CAB INTERIOR TRIM (0B0013)163
CAB INTERIOR TRIM (0B0014)164
CAB INTERIOR TRIM (0B0015)165
CAB INTERIOR TRIM (0B0016)166
CAB INTERIOR TRIM (0B0017)167
PLUG FOR TYPE WITHOUT HYDRAULIC 3-POINT HITCH (0B0018)168
CAB INTERIOR TRIM (0B0019)169
CONTROL CONSOLE RIGHT (0B0020)170
CONTROL CONSOLE LEFT (0B0021)171
CONTROL CONSOLE LEFT (0B0022)172
CONTROL VALVE LEVER SUPPORT (0B0023)173
CONTROL VALVE LEVER SUPPORT (0B0024)174
CAB SOUNDPROOF PANELS (0B0025)175
CAB INSTALLATION COMPLETION (0B0026)176
COVER FOR VERSIONS WITHOUT SUSPENDED FRONT AXLE (0B0027)177
REARVIEW MIRROR AND FILTERS (0B0028)178
CARBON FILTER (0B0029)179
WATER TANK (0B0030)180
WATER TANK WITH COMPRESSED-AIR UNIT (0B0031)181
SCREEN WIPER REAR (0B0032)182
THREADED INSERTS FOR PICK-UP-HITCH LEVER (0B0033)183
MANUAL CLIMATE CONTROL SYSTEM (0B0034)184
VENTILATION-AIR CONDITIONING (0B0035)185
VENTILATION-AIR CONDITIONING (0B0036)186
HEATING (0B0037)187
Electrical_system188
Index188
IRON 175 S189
ELECTRIC AL SYSTEM189
GENERAL189
HEADLAMP FOR RIGHT-HAND DRIVE (08001)189
HEADLAMP FOR LEFT-HAND DRIVE (08002)190
WORKING SPOTLIGHT FRONT (08003)191
WORKING SPOTLIGHT FRONT (08004)192
FLASHING POS LIGHT (08005)193
FLASHING POS LIGHT (08006)194
ELECTRIC LIGHTING SYSTEM (08007)195
WORKING SPOTLIGHT FRONT BOTTOM (08008)196
WORKING LIGHTS ELECTRIC SYSTEM (08009)197
LICENCE PLATE LIGHT (080010)198
WARNING BEACON (080011)199
PREARRANGEMENT FOR WARNING BEACON (080012)200
RETROREFLECTOR (080013)201
CABLE HARNESS FRONT (080014)202
CABLE HARNESS REAR (080015)203
CABLE HARNESS – CAB (080016)204
SWITCHES AND CONTOL UNITS FOR RIGHT-HAND CONSOLE (080017)205
CABLE HARNESS – AIR BRAKING FOR TRAILER (080018)206
ELECTRICAL LEAD FOR HYDRAULIC TRAILER BRAKING (080019)207
AIR CLEANER SENSOR AND HORN (080020)208
ELECTRIC STARTING SYSTEM (080021)209
ELECTRICAL SYSTEM – STEERING COLUMN SWITCH UNIT – WITH HYDRAULIC SHUTTLE (080022)210
MULTIFUNCTION CONTROL UNIT – WITH REAR 8-WAY HYDRAULIC CONTROL VALVE WITH ELECTRONIC CONTROL (080023)211
MULTIFUNCTION CONTROL UNIT (080024)212
INSTRUMENTATION (080025)213
BATTERY 12V 180Ah 800A (080026)214
CONTROL UNIT – GEARS (080027)215
SWITCH FOR FRONT AXLE SUSPENSION (080028)216
SWITCH FOR FRONT AXLE SUSPENSION (080029)217
ELECTR EQUIPMENT – SPRUNG FRONT AXLE (080030)218
RADAR (080031)219
RADAR – EXPORT GB (080032)220
SPEED SENSOR (080033)221
SBA SENSOR (080034)222
LOUDSPEAKERS (080035)223
Engine224
Index224
IRON 175 S229
ENGINE229
GENERAL229
WATER COOLING (01001)229
PARTS SET – ENGINE MOUNTING (01002)230
INTERCOOLER (01003)231
AIR COMPRESSOR (01004)232
EXHAUST SILENCER (01005)233
Crankcase234
PLUG (01011)234
FASTENINGS (01012)235
OIL PRESSURSWITCH (01013)236
FILLER CAP (01014)237
OIL FILLER NECK (01015)238
CRANKCASE BREATHER (01016)239
BLEEDING TUBE (01017)240
PISTON COOLNOZZLE (01018)241
FRONT COVER (01019)242
CRANKCASE (010110)243
CRANKCASE (010111)244
PISTON COOLNOZZLE (010112)245
BLEEDING TUBE (010113)246
Oil pan247
OIL PAN (01021)247
OIL PAN (01022)248
Crankshaft249
FASTENINGS (01051)249
FLYWHEEL (01052)250
V-GROOVED PULLEY (01053)251
CRANKSHAFT (01054)252
V-GROOVED PULLEY (01055)253
VIBRATION DAMPER (01056)254
PLUG (01057)255
Connecting rod256
CONNECTING ROD (01061)256
Piston257
PISTON (01071)257
Cylinder head258
FASTENINGS (01081)258
CYLINDER HEAD (01081)259
ROCKER ARMS COVER (01082)261
ENGINE MOUNTING (01082)262
ENGINE MOUNTING (01083)263
CLOSING COMPONENTS (01083)264
ENGINE MOUNTING (01084)265
Timing chest266
GEARCASE (01091)266
Camshaft267
CAMSHAFT (01101)267
Timing gears268
ROCKER ARM BRACKET (01111)268
ROCKER ARM BRACKET (01112)269
ROCKER ARM BRACKET (01113)270
FASTENINGS (01114)271
VALVE DRIVE (01115)272
Oil cooler, Lube oil filter273
FILTER CARTRIDGE (01151)273
CLOSING COMPONENTS (01152)274
FASTENINGS (01153)275
ADAPTER (01154)276
OIL COOLER BOX (01155)277
CLOSING COMPONENTS (01156)278
Oil pipes279
OIL SUCTION PIPE (01161)279
OIL SUCTION PIPE (01162)280
Injection pump281
ROLLER TAPPET (01171)281
FASTENINGS (01172)282
FUEL INJECT PUMP (01173)285
Injector286
FASTENINGS (01191)286
FUEL INJECTOR (01192)287
Fuel filter288
FASTENINGS (01201)288
FUEL SUPPLY PUMP (01202)289
SPIN-ON FILTER (01203)290
Fuel pipes291
HIGH PRESSURE PIPE (01211)291
HOLDING DEVICE FOR LEADS (01212)292
FUEL LINE (01213)293
ACCESSORIES (01214)294
FUEL LINE (01215)295
CONNECTION (01216)296
Air intake, Air cleaner297
TUNNEL COVER (01221)297
FASTENINGS (01222)298
CHARGE AIR PIPE (01223)299
CHARGE AIR PIPE (01224)300
CLOSING COMPONENTS (01225)301
CHARGE AIR PIPE (01226)302
Controller303
CLOSING COMPONENTS (01271)303
FASTENINGS (01272)304
CONTROL ROD (01273)305
INLET MANIFOLD (01274)306
ACTUATOR (01275)307
ADJUSTER INSTRUMENT (01276)308
INLET MANIFOLD (01277)309
ADJUSTER INSTRUMENT (01278)310
CLOSING COMPONENTS (01279)311
Cooling water pump312
V-GROOVED PULLEY (01371)312
COOLING WATER PUMP (01371)313
DRIVING PARTS (01372)314
Water pipes315
CLOSING COMPONENTS (01381)315
FASTENINGS (01381)316
VENT PLUG (01381)317
CONNECTION (01382)318
COOLANT PIPE (01383)319
THERMOSTAT (01384)320
Cooling air blower321
NARROW V-BELT (01391)321
ADAPTER (01392)322
FAN SUPPORT (01393)323
FAN SUPPORT (01394)324
Exhaust manifold325
EXHAUST PIPE (01411)325
Turbocharger326
FASTENINGS (01431)326
ACCESSORIES (01431)327
TURBOCHARGER (01432)328
RETURN LINE (01433)329
OIL LUBRICATION PIPE (01434)330
OIL LUBRICATION PIPE (01435)331
TURBOCHARGER (01436)332
Generator, Startet motor333
GENERATOR (01441)333
PARTS OF ALTERNAT (01442)334
FASTENINGS (01443)335
DRIVING PARTS (01444)336
ACCESSORIES (01445)337
STARTER (01446)338
GENERATOR (01447)339
Engine mounting340
ACCESSORIES (01471)340
ACCESSORIES (01472)341
ACCESSORIES (01473)342
ACCESSORIES (01474)343
Electrical accessories344
COVER PLATE (01481)344
OIL PRESSURSWITCH (01482)345
PLUG-IN CONNECTOR (01483)346
OIL PRESSURSWITCH (01484)347
ACCESSORIES (01485)348
TEMPERTRANSMITTER (01486)349
IMPULSETRANSMITTER (01487)350
ENGINE ELECTRICAL SYSTEM (01488)351
FASTENINGS (01489)352
OIL PRESSURSWITCH (014810)353
ACCESSORIES (014811)354
FASTENINGS (014812)355
ENGINE ELECTRICAL SYSTEM (014813)356
GUARD PLATE (014814)357
IMPULSETRANSMITTER (014815)358
Measuring instruments359
TEMPERTRANSMITTER (01511)359
Clutch360
BUSH (01521)360
Engine shutdown361
CLOSING COMPONENTS (01561)361
CLOSING COMPONENTS (01562)362
Starting aid363
SCREW – WASHER – HEX NUT (01631)363
RELAY (01632)364
FASTENINGS (01633)365
THERMO STARTER (01634)366
CLOSING COMPONENTS (01635)367
RELAY (01636)368
Heating system369
HEATER CONNECTION (01751)369
Hydraulic pump370
CLOSING COMPONENTS (01831)370
CLOSING COMPONENTS (01832)371
CLOSING COMPONENTS (01833)372
Sealing set373
COOLSYSTPROTECT (01901)373
GASKET SET (01902)374
Front_and_rear_pto375
Index375
IRON 175 S376
FRONT AND REAR PTO376
GENERAL376
PTO FRONT (05001)376
PTO FRONT (05002)377
PTO FRONT (05003)378
DRIVE SHAFT – FRONT PTO SHAFT (05004)379
PTO FRONT (05005)380
PTO FRONT (05006)381
PTO – 2 SPEED TYPE 750 – 1000 (05007)382
PTO – POWER TAKE OFF (05008)383
PTO GUARD (05009)385
PTO GUARD EXPORT GB (050010)386
PTO SHAFT DRIVE (050011)387
PTO – CAP 750 -1000 (050012)388
Front_axle389
Index389
IRON 175 S390
FRONT AXEL390
GENERAL390
4WD – FRONT SUPPORT (04001)390
4WD – FRONT CARRIER WITH SUSPENSION (04002)391
FRONT SUPPORT (04003)392
FRONT SUPPORT – WITHOUT FRONT PTO AND LIFT (04004)393
FRONT SUPPORT – WITH FRONT PTO AND LIFT (04005)394
FRONT SUPPORT- FOR MODELS WITHOUT FRONT PTO – WITH FRONT LIFT (04006)395
FRONT CARRIER SUSPENSION SYSTEM (04007)396
FRONT CARRIER SUSPENSION SYSTEM (04008)397
FRONT CARRIER SUSPENSION SYSTEM (04009)398
FRONT CARRIER SUSPENSION SYSTEM (040010)400
DRIVEN STEERING AXLE – FOR TYPES WITHOUT SUSPENSION (040011)402
DRIVEN STEERING AXLE – SPRUNG FRONT AXLE (040012)404
4WD – FRONT DRIVE AXLE (040013)406
PIN (040014)407
4WD – POWER STEERING CYLINDER – FOR TYPES WITHOUT SUSPENSION (040015)408
4WD – POWER STEERING CYLINDER – FOR TYPES WITH SUSPENSION (040016)409
4WD – FRONT BRAKES (040017)410
4WD – FRONT BRAKES – FOR TYPES WITHOUT SUSPENSION (040018)411
4WD – FRONT BRAKES – FOR TYPES WITH SUSPENSION (040019)412
4WD – DIFFERENTIAL (040020)413
4WD – DIFFERENTIAL (040021)415
BEVEL WHEEL GEAR (040022)416
4WD – FRONT REDUCTION GEARBOX (040023)417
FRONT WHEEL HUB COVER (040024)418
4WD – FRONT DIFFERENTIAL LOCK- STANDARD SEALING (040025)419
4WD – FRONT DIFFERENTIAL LOCK- WATER PROOF SEALING (040026)420
4WD – TRANSMISSION SHAFT (040027)421
4WD – TRANSMISSION SHAFT – FOR TYPES WITH SUSPENSION (040028)422
4WD – TRANSMISSION SHAFT (040029)423
4WD-PTO (040030)424
INDEPENDENT HAND BRAKE (040031)425
INDEPENDENT HAND BRAKE (040032)426
4WD-PTO (040033)427
INDEPENDENT HAND BRAKE (040034)428
4WD-PTO (040035)429
Front_power-lift430
Index430
IRON 175 S431
FRONT HYDRAULIC POWER-LIFT431
GENERAL431
FRONT HYDRAULIC POWER-LIFT (0C001)431
FRONT HYDRAULIC POWER-LIFT (0C002)432
FRONT HYDRAULIC POWER-LIFT – FOR TYPES WITH SUSPENSION (0C003)433
FRONT POWER LIFT – CONTROL CYLINDER (0C004)434
FRONT LIFT – HYDRAULIC SYSTEM (0C005)435
FRONT POWER LIFT – LEADS (0C006)437
Gear438
Index438
IRON 175 S439
GEAR439
GENERAL439
GEAR CHANGE BOX (02001)439
GEAR CHANGE BOX (02002)440
PTO CLUTCH AND SHAFT (02003)441
PTO CLUTCH AND SHAFT (02004)442
DAMPING COUPLING (02005)443
STANDARD GEARBOX (02006)444
STANDARD GEARBOX (02007)445
STANDARD GEARBOX (02008)446
MANIFOLD (02009)447
CLUTCH CONTROL (020010)448
CLUTCH CONTROL (020011)449
MONOBLOC ENGINE-GEARBOX CONNECTING FLANGE (020012)450
GEARBOX FRONT (020013)451
REAR GEARBOX CASE (020014)452
REAR GEARBOX CASE (020015)454
REAR GEARBOX BRACKETS (020016)455
CONNECTING PIPING (020017)456
MAIN SHAFT (020018)457
MAIN SHAFT AND REVERSING GEAR UNIT (020019)458
TRANSMISSION SHAFT (020020)459
TRANSMISSION SHAFT (020021)460
REVERSING GEAR UNIT CONTROL (020022)462
CLUTCH CONTROL VALVES (020023)464
CLUTCH CONTROL VALVES (020024)466
MANIFOLD PLATE (020025)467
SPEED RANGE REDUCTION GEAR SHAFT (020026)468
ORDINARY 2 SPEED RANGE REDUCTION GEAR UNIT (020027)469
SPEED RANGE REDUCTION GEAR UNIT (020028)470
SPEED RANGE REDUCTION GEAR UNIT (020029)471
SPEED RANGE REDUCTION GEAR UNIT (020030)472
SUPER REDUCTION GEAR UNIT (020031)473
SUPER REDUCTION GEAR UNIT (020032)474
CREEPER – CONTROLS (020033)475
SPEED DATA PLATES (020034)476
FOR TYPES NOT HAVING SUPER REDUCTION GEAR (020035)477
DIFFERENTIAL (020036)478
DIFFERENTIAL (020037)479
DIFFERENTIAL (020038)480
DIFFERENTIAL (020039)481
BEVEL WHEEL GEAR (020040)482
Rear_axle483
Index483
IRON 175 S484
REAR AXLE484
GENERAL484
REAR AXLE (03001)484
REAR AXLE (03002)485
REAR AXLE – MOUNTINGS (03003)486
REAR AXLE – TRAILER STAND (03004)487
REAR REDUCTION GEARS AND AXLE SHAFTS (03005)488
REAR REDUCTION GEARS AND AXLE SHAFTS (03006)489
REAR REDUCTION GEARS AND AXLE SHAFTS (03007)490
EXTENDIBLE AXLE SHAFT (03008)491
REAR BRAKES (03009)492
REAR BRAKES (030010)493
BRAKE CONTROLS (030011)494
OIL RESERVOIR (030012)496
REAR BRAKES (030013)497
RELAY VALVE (030014)498
HAND BRAKE (030015)499
SAC500
Index500
IRON 175 S501
SAC501
GENERAL501
SAC CASE (0D001)501
SAC CASE (0D002)502
LIFTING (0D003)503
LIFTING – FOR TYPES WITHOUT HYDRAULIC CYLINDERS (0D004)504
HYDRAULIC CYLINDERS (0D005)505
REGULATING DISTRIBUTOR (0D006)506
SENSITIVE ELEMENTS (0D007)507
Steering_Hydraulics508
Index508
IRON 175 S509
POWER STEERING – HYDRAULIC SYSTEM509
GENERAL509
POWER STEERING (06001)509
STEERING COLUMN (06002)510
POWER STEERING (06003)511
POWER STEERING (06004)512
GEARBOX OIL COOLER (06005)513
OIL FLOW CONTROL VALVE CASING (06006)514
PUMP FILTER SUCTION (06007)515
PUMP FILTER SUCTION (06008)516
RESONATOR AND DELIVERY FILTER ASSEMBLY (06009)517
OIL PUMP (060010)519
HYDRAULIC PUMP CONTROL (060011)520
PUMP DELIVERY – FOR TYPES WITHOUT HYDRAULIC BRAKING (060012)521
PUMP DELIVERY – FOR TYPES WITH HYDRAULIC BRAKES (060013)522
FRONT SUSPENSION DELIVERY LINE ITALY (060014)523
FRONT SUSPENSION DELIVERY LINE EXPORT F (060015)524
FRONT SUSPENSION DELIVERY LINE (060016)525
GEAR BOX OIL FEED PIPES (060017)526
COMMON HYDRAULIC SYSTEM (060018)527
COMMON HYDRAULIC SYSTEM (060019)528
COMMON HYDRAULIC SYSTEM (060020)529
COMPLETING THE HYDRAULIC PUMP (060021)530
COMMON HYDRAULIC SYSTEM (060022)531
RESONATOR AND DELIVERY FILTER ASSEMBLY (060023)532
HYDRAULIC PUMP CONTROL (060024)534
TRANSMISSION LUBRICATION PIPES (060025)535
GUARD FOR ELECTRO VALVES (060026)536
SOLENOID VALVE CASING (060027)537
SOLENOID VALVE CASING (060028)539
Wheels540
Index540
IRON 175 S541
WHEELS541
GENERAL541
FRONT WHEEL MOUNTING (09001)541
REAR WHEEL BOLTS (09002)542
WHEELS 600/70R30″ (09003)543
WHEELS 480/70R30″ a8 (09004)544
WHEELS 540/65R30″ (09005)545
WHEELS 600/70R30″ (09006)546
WHEELS 480/70R34″ (09007)547
WHEELS 169R-30″ a8 (09008)548
WHEELS 169R-34″ a8 (09009)549
WHEELS 540/65R34″ (090010)550
WHEELS 580/70R-38″ a8 (090011)551
WHEELS 208R38″ a8 (090012)552
WHEELS 650/65R38″ (090013)553
WHEELS 710/70R38″ (090014)554
WHEELS 710/70R38″ (090015)555
WHEELS 208R-42″ (090016)556
WHEELS 580/70R-42″ (090017)557
WHEELS 650/65R-42″ (090018)558
WHEELS 650/65R-42″ (090019)559
WHEELS 620/70R42” (090020)560
VIDEO PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the same manual used by the dealers to diagnose and troubleshoot your vehicle
- You will be directed to the download page as soon as the purchase is completed. The whole payment and downloading process will take anywhere between 2-5 minutes
- Need any other service / repair / parts manual, please feel free to contact [email protected] . We still have 50,000 manuals unlisted
S.M
