Same Tractor Frutteto’s 90 after 1001 Parts Catalog Manual – PDF DOWNLOAD

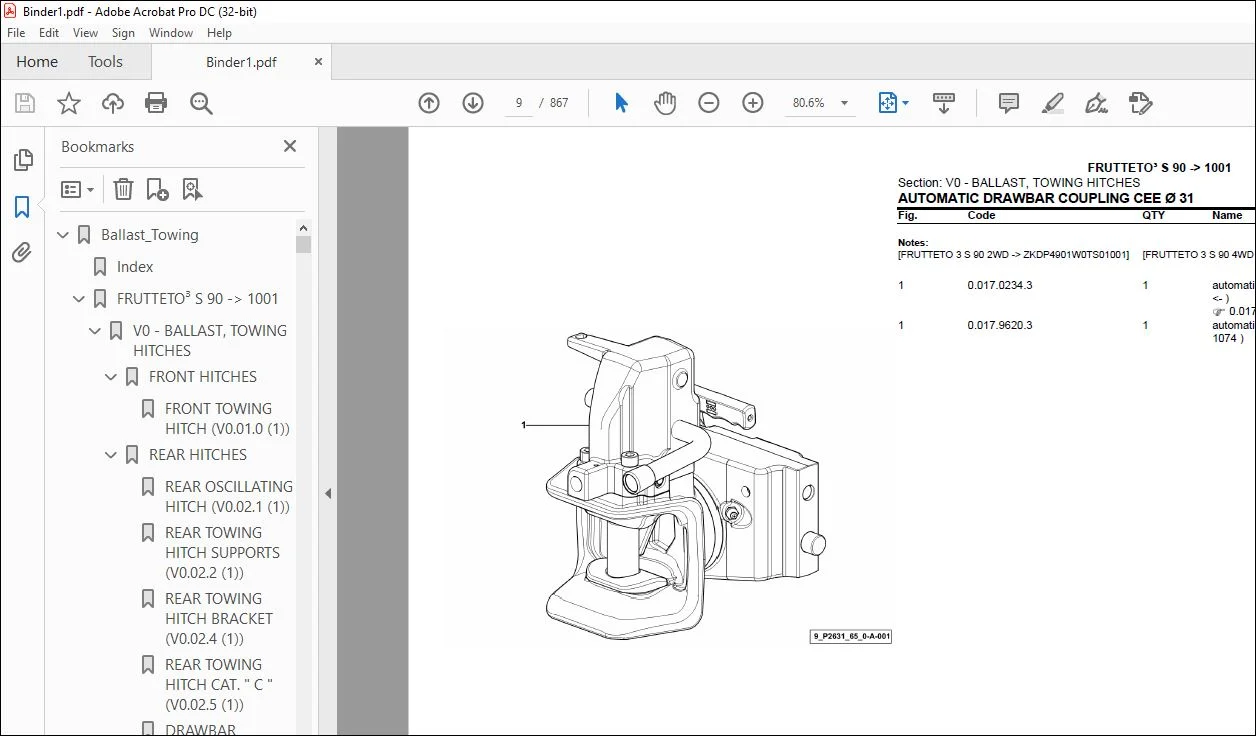

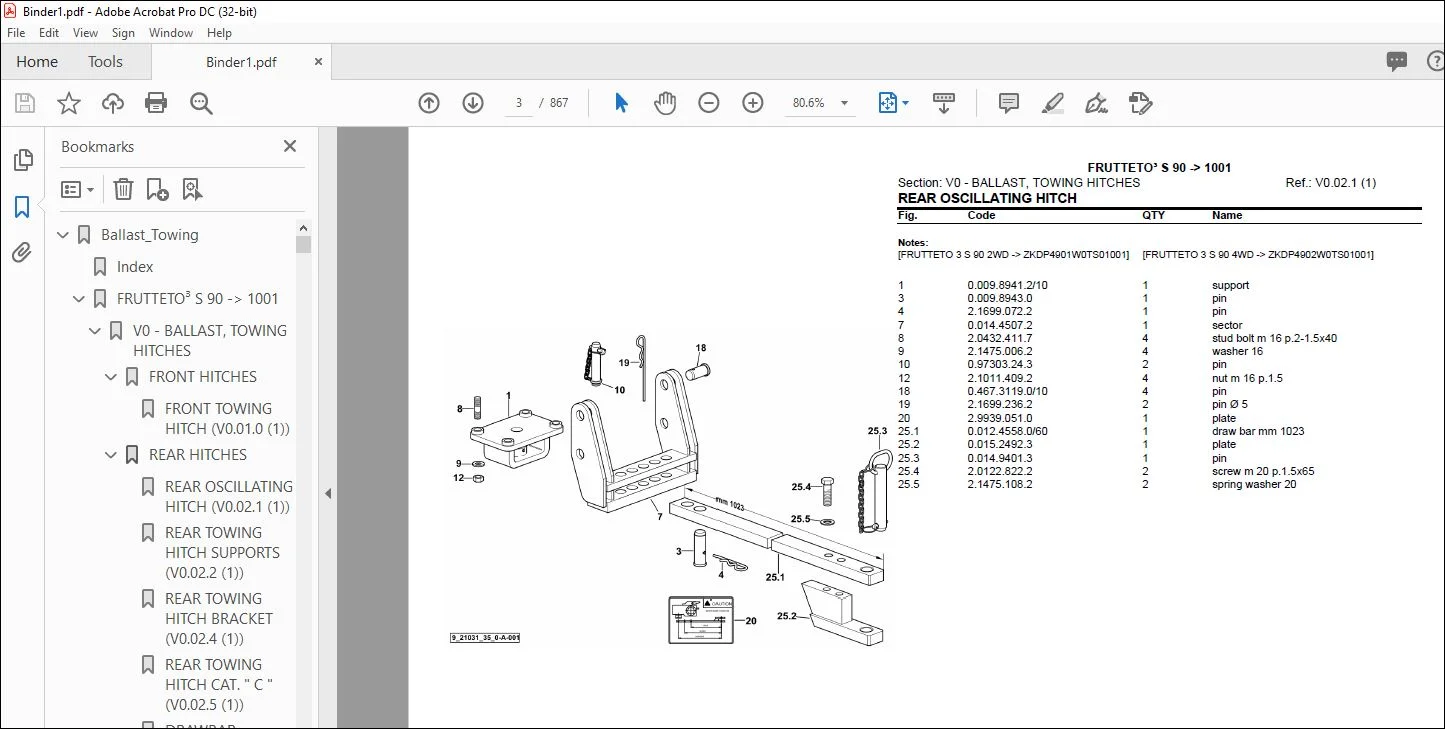

IMAGES PREVIEW OF THE MANUAL:
FILE DETAILS:
Same Tractor Frutteto’s 90 after 1001 Parts Catalog Manual – PDF DOWNLOAD
Language : English
Pages :867
Downloadable : Yes
File Type : PDF
Size:43.2 MB

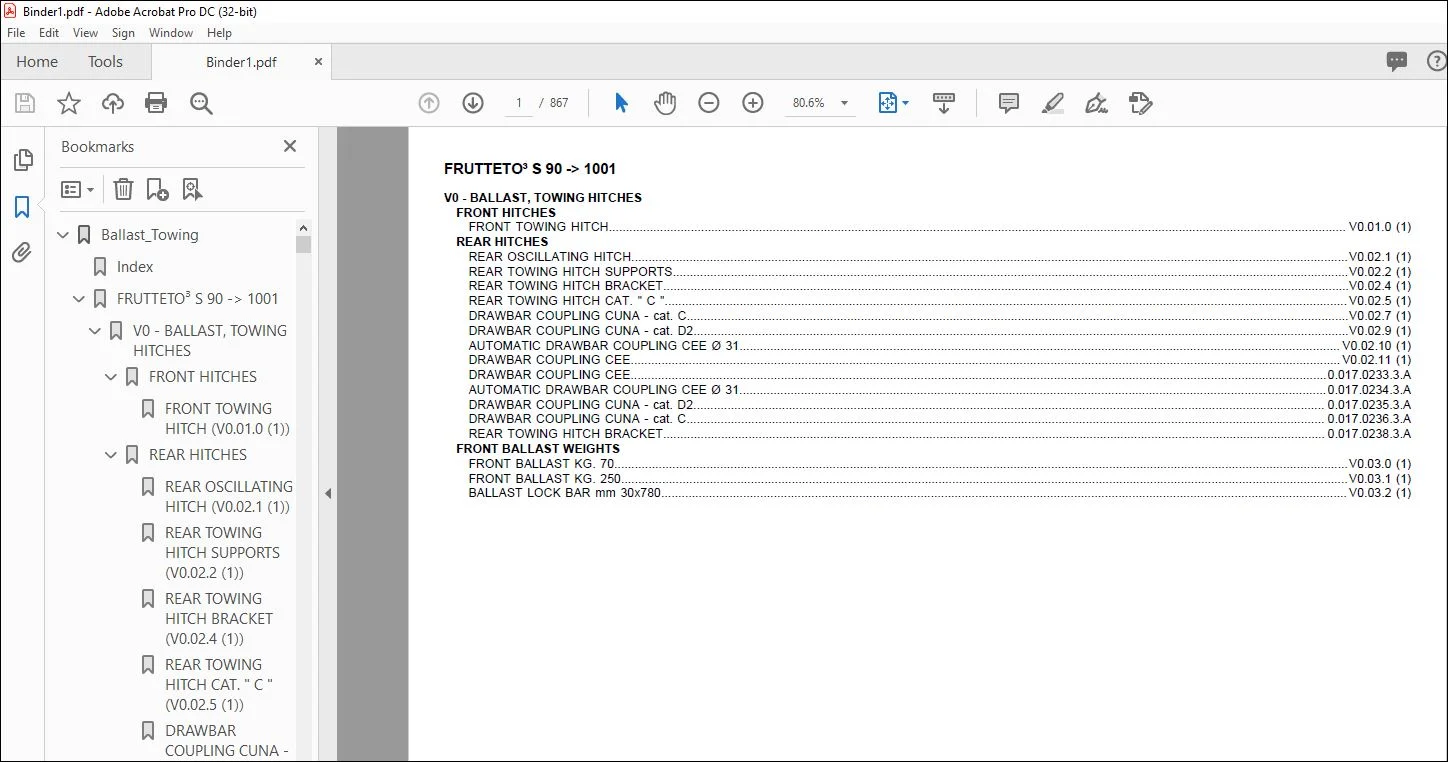

TABLE OF CONTENTS:
Same Tractor Frutteto’s 90 after 1001 Parts Catalog Manual – PDF DOWNLOAD
Ballast_Towing 1
Index 1
FRUTTETO³ S 90 -> 1001 2
V0 – BALLAST, TOWING HITCHES 2
FRONT HITCHES 2
FRONT TOWING HITCH (V0010 (1)) 2
REAR HITCHES 3
REAR OSCILLATING HITCH (V0021 (1)) 3
REAR TOWING HITCH SUPPORTS (V0022 (1)) 4
REAR TOWING HITCH BRACKET (V0024 (1)) 5
REAR TOWING HITCH CAT ” C ” (V0025 (1)) 6
DRAWBAR COUPLING CUNA – cat C (V0027 (1)) 7
DRAWBAR COUPLING CUNA – cat D2 (V0029 (1)) 8
AUTOMATIC DRAWBAR COUPLING CEE Ø 31 (V00210 (1)) 9
DRAWBAR COUPLING CEE (V00211 (1)) 10
DRAWBAR COUPLING CEE (001702333A) 11
AUTOMATIC DRAWBAR COUPLING CEE Ø 31 (001702343A) 12
DRAWBAR COUPLING CUNA – cat D2 (001702353A) 14
DRAWBAR COUPLING CUNA – cat C (001702363A) 15
REAR TOWING HITCH BRACKET (001702383A) 16
FRONT BALLAST WEIGHTS 17
FRONT BALLAST KG 70 (V0030 (1)) 17
FRONT BALLAST KG 250 (V0031 (1)) 18
BALLAST LOCK BAR mm 30×780 (V0032 (1)) 19
Bodywork_Cab 20
Index 20
FRUTTETO³ S 90 -> 1001 26
G0 – BODYWORK – CAB 26
HOOD – SIDE PANELS – SUPPORTS 26
HOOD – SUPPORTS (G0011 (1)) 26
HOOD UPPER GRILLE (G0016 (1)) 27
BONNET – FRONT PORTION (G0019 (1)) 28
HOOD INSULATION PANEL (G00113 (1)) 29
HOOD SEAL AND REINFORCEMENT (G00114 (1)) 30
HOOD – SUPPORTS (G00116 (1)) 31
ENGINE HOOD GASKETS (G00117 (1)) 32
HOOD SUPPORT (G00118 (1)) 33
HOOD CATCH (G00119 (1)) 34
CONNECTION FRAME (G00121 (1)) 35
CONNECTION FRAME (G00121 (2)) 36
CONNECTION FRAME (G00122 (1)) 37
PEDAL SUPPORT (G00123 (1)) 38
PEDAL SUPPORT (G00123 (2)) 39
BELT GUARD SUPPORT BRACKET (G00124 (1)) 40
FAN BELT GUARD (G00125 (1)) 41
FAN BELT GUARD (G00126 (1)) 42
SUPPORT (G00128 (1)) 43
FUEL FILTER SUPPORT (G00130 (1)) 44
FUSE AND RELAY SUPPORTS (G00131 (1)) 45
CABLE CONDUIT (G00133 (1)) 46
WIRING SUPPORT BRACKETS (G00134 (1)) 47
WIRING SUPPORT BRACKETS (G00135 (1)) 48
BATTERY SUPPORT (G00138 (1)) 49
BATTERY SUPPORT (G00138 (2)) 50
BATTERY COVER (G00139 (1)) 51
BATTERY COVER (G00140 (1)) 52
BATTERY COVER (G00141 (1)) 53
BATTERY COVER (G00142 (1)) 54
SUPPORTS SX/LH/LI – DX/RH/RE (G00144 (1)) 55
SUPPORTS SX/LH/LI – DX/RH/RE (G00146 (1)) 56
LETTERING 57
MODEL PLATE (G0021 (1)) 57
STEERING WHEEL PRODUCT IDENTIFICATION PLATE (G00212 (1)) 58
BADGE FOR SPLASH GUARDS SAME (G00216 (1)) 59
WARNING PLATES (G00220 (1)) 60
WARNING PLATES (G00220 (2)) 61
WARNING PLATES (G00220 (3)) 62
WARNING PLATES (G00221 (1)) 63
WATER COOLER IDENTIFICATION PLATE (G00222 (1)) 64
PTO WARNING PLATE FRONT (G00223 (1)) 65
FOLDING ROLL BAR WARNING PLATE (G00225 (1)) 66
REAR LIFT MOVEMENT WARNING LABEL – DX/RH/RE (G00226 (1)) 67
REAR LIFT MOVEMENT WARNING LABEL – DX/RH/RE (G00227 (1)) 68
REAR LIFT MOVEMENT WARNING LABEL – SX/LH/LI (G00228 (1)) 69
REAR LIFT MOVEMENT WARNING LABEL – SX/LH/LI (G00229 (1)) 70
RH CONSOLE IDENTIFICATION PLATES (G00230 (1)) 71
RH CONSOLE IDENTIFICATION PLATES (G00230 (2)) 72
RH CONSOLE IDENTIFICATION PLATES (G00231 (1)) 73
RH CONSOLE IDENTIFICATION PLATES (G00231 (2)) 74
IDENTIFICATION PLATE PTO (G00233 (1)) 75
START ENABLE PLATE (G00234 (1)) 76
START ENABLE PLATE (G00235 (1)) 77
ELECTRONIC ACCELERATOR CONTROL IDENTIFICATION PLATE (G00236 (1)) 78
5-RANGE GEARBOX COVER (G00237 (1)) 79
SHUTTLE LEVER CAP FOR TYPES WITH UNDERDRIVE (G00238 (1)) 80
SHUTTLE COVER (G00239 (1)) 81
3-RANGE REDUCTION UNIT COVER (G00241 (1)) 82
GROUNDSPEED PTO COVER (G00242 (1)) 83
PTO DATA PLATE 540/N (G00243 (1)) 84
PTO DATA PLATE 540-750 (G00244 (1)) 85
PTO DATA PLATE 540 – 750 + SYNCRO (G00245 (1)) 86
PTO DATA PLATE 540-750-1000 (G00246 (1)) 87
PRINTING FOR FUSE BOX (G00247 (1)) 88
PRINTING FOR FUSE BOX (G00247 (2)) 89
PRINTING FOR FUSE BOX (G00249 (1)) 90
PRINTING FOR FUSE BOX (G00249 (2)) 91
SOLENOID VALVE IDENTIFICATION PLATES (G00251 (1)) 92
FLOW CONTROL PLATE (G00252 (1)) 93
FLOW DIVIDER CONTROL PLATE (G00253 (1)) 94
FLOW DIVIDER CONTROL PLATE (G00254 (1)) 95
IDENTIFICATION PLATES FOR REAR CONNECTORS (G00255 (1)) 96
IDENTIFICATION PLATES FOR REAR CONNECTORS (G00256 (1)) 97
IDENTIFICATION PLATES FOR CENTRAL SOCKETS 2+1 (G00257 (1)) 98
IDENTIFICATION PLATES FOR CENTRAL SOCKETS 2+1 (G00257 (2)) 99
IDENTIFICATION PLATES FOR CENTRAL SOCKETS 4+1 (G00258 (1))100
IDENTIFICATION PLATES FOR CENTRAL SOCKETS 4+1 (G00258 (2))101
IDENTIFICATION PLATES FOR CENTRAL SOCKETS 4+1 (G00259 (1))102
IDENTIFICATION PLATES FOR CENTRAL SOCKETS 4+1 (G00259 (2))103
PLATES FOR MID-MOUNT HYDRAULIC COUPLERS – SX/LH/LI (G00260 (1))104
PLATES FOR MID-MOUNT HYDRAULIC COUPLERS (G00261 (1))105
PLATES FOR MID-MOUNT HYDRAULIC COUPLERS (G00261 (2))106
SPEED LABEL – 40 KM/H – REFLEX (G00262 (1))107
SPEED LABEL – 40 KM/H (G00263 (1))108
WARNING PLATE (G00267 (1))109
IDENTIFICATION PLATES FOR 4-WAY FRONT AUXILIARY CONTROL VALVE (G00270 (1))110
SPEED DATA PLATES 25 MPH (G00271 (1))111
SPEED DATA PLATES – 40 Km\h (G00272 (1))112
CAB STRUCTURE – PLATFORM -SUSPENSION113
PLATFORM – 20″ (G0030 (1))113
PLATFORM – 28″ (G0033 (1))114
SINGLE-STRUCTURE CAB – 20″ (G0036 (1))115
SINGLE-STRUCTURE CAB – 28″ (G0037 (1))116
FLOOR PLUG (G0038 (1))117
PLUG FOR TYPES WITH ELECTROHYDRAULIC 4WD ENGAGEMENT (G0039 (1))118
SILENTBLOCK AND SUPPORTS (G00310 (1))119
SUPPORTS FOR SILENTBLOCK (G00311 (1))120
SUPPORTS FOR SILENTBLOCK (G00312 (1))121
FASTENERS FOR SILENTBLOCK (G00313 (1))122
SPREADER PLATES (G00314 (1))123
FENDERS – FOOTSTEPS – EXTENSIONS124
FRONT MUDGUARDS mm 240 (G0040 (1))124
FRONT MUDGUARDS mm 240 (G0041 (1))125
FRONT MUDGUARDS mm 265 (G0042 (1))126
MUDGUARDS EXTENSIONS mm 80 (G0043 (1))127
MUDGUARDS EXTENSIONS mm 120 (G0044 (1))128
MUDGUARDS EXTENSIONS mm 170 (G0045 (1))129
MUDGUARDS EXTENSIONS mm 170 (G0046 (1))130
REAR FENDERS EXTENSION FIXINGS (G0047 (1))131
SPRAY GUARD – DX/RH/RE (G0048 (1))132
SPRAY GUARD – DX/RH/RE (G0049 (1))133
LH SPRAY GUARD AND SUPPORTS FOR LH-RH SPRAY GUARDS (G00410 (1))134
LH SPRAY GUARD AND SUPPORTS FOR LH-RH SPRAY GUARDS (G00411 (1))135
BRACKET – SPEED LABEL (G00412 (1))136
DOORS – WINDOWS – WIPERS137
FRONT CAB GLASS SHIELD (G0050 (1))137
CAB DOOR – DX/RH/RE (G0051 (1))138
CAB DOOR – SX/LH/LI (G0052 (1))139
CAB DOOR – DX/RH/RE (G0053 (1))140
CAB DOOR – SX/LH/LI (G0054 (1))141
REAR WINDOW (G0055 (1))142
HANDLE REAR WINDOW (G0056 (1))143
SCREEN WASH RESERVOIR (G0057 (1))144
SCREEN WASH RESERVOIR (G0058 (1))145
FRONT AND REAR WINDSCREEN WIPER SYSTEM (G0059 (1))146
FRONT AND REAR WINDSCREEN WIPER SYSTEM (G00510 (1))147
SCREEN WIPER FRONT (G00511 (1))148
SCREEN WIPER REAR (G00512 (1))149
INTERIOR TRIM150
DASHBOARD (G0060 (1))150
INSTRUMENT PANEL PLUG (G0061 (1))151
CONTROL CONSOLE – DX/RH/RE (G0063 (1))152
CONTROL CONSOLE – DX/RH/RE (G0063 (2))153
CONTROL CONSOLE – DX/RH/RE (G0064 (1))154
CONTROL CONSOLE – DX/RH/RE (G0064 (2))155
POWER LIFT CONTROL CONSOLE FIXING (G0065 (1))156
CONSOLE HANDLE DX/RH/RE (G0066 (1))157
CONTROL CONSOLE – LOWER PART (G0067 (1))158
CONTROL CONSOLE – LOWER PART (G0068 (1))159
CARPETS (G0069 (1))160
CARPETS (G00610 (1))161
INTERIOR TRIM (G00611 (1))162
INTERIOR TRIM (G00612 (1))163
INTERIOR TRIM (G00613 (1))164
INTERIOR TRIM (G00614 (1))165
FRONT UPRIGHT COVER SX/LH/LI – DX/RH/RE (G00615 (1))166
REAR UPRIGHT COVER – SX/LH/LI (G00616 (1))167
REAR UPRIGHT COVER – SX/LH/LI (G00617 (1))168
INTERNAL CAB LININGS (G00618 (1))169
INTERNAL CAB LININGS (G00619 (1))170
INTERNAL CAB LININGS (G00620 (1))171
INTERIOR TRIM – COLUMN (G00621 (1))172
EXTERIOR TRIM – ROOF173
ROOF (G0070 (1))173
ROOF (G0070 (2))174
ROOF (G0071 (1))175
ROOF (G0071 (2))176
CARBON FILTER (G0072 (1))177
PRE-CASING SX/LH/LI – DX/RH/RE (G0073 (1))178
REARVIEW MIRROR (G0074 (1))179
REARVIEW MIRROR DX/RH/RE (G0075 (1))180
REARVIEW MIRROR (001141994/20A)181
REARVIEW MIRROR (001142054/20A)182
REARVIEW MIRROR (092341474/10A)183
SEATS184
DRIVER’S SEAT – WITH MECHANICAL SUSPENSION – IN PVC GRAMMER MSG 83/8 (G0080 (1))184
DRIVER’S SEAT – WITH MECHANICAL SUSPENSION – IN FABRIC GRAMMER MSG 83/8 (G0081 (1))185
DRIVER’S SEAT – PNEUMATIC SPRINGING – IN FABRIC GRAMMER MSG 93/8 (G0082 (1))186
SEAT SUPPORT PLATE (G0083 (1))187
SEAT SUPPORT PLATE (G0084 (1))188
SAFETY BELT (G0085 (1))189
SEAT-COMPONENTS (001087214/20A)190
SEAT-COMPONENTS (001087214/20B)191
HEATING AND AIR CONDITIONING192
VENTILATION-HEATING (G0090 (1))192
VENTILATION-AIR CONDITIONING-HEATING (G0091 (1))193
CONDENSER (G0092 (1))194
CONDENSER (G0092 (2))195
HEATING SYSTEM (G0093 (1))196
COMPRESSOR (G0094 (1))197
COMPRESSOR SUPPORTS (G0095 (1))198
COMPRESSOR SUPPORTS (G0096 (1))199
COMPRESSOR PIPES (G0098 (1))200
COMPRESSOR-PARTS (000771974A)201
AIR CONDITIONER PARTS (001215684/30A)202
AIR-CONDITIONING HEATING PARTS (001666684A)203
AIR-CONDITIONING HEATING PARTS (001666684B)204
HEATER PARTS (001666904A)205
HEATER PARTS (001666904B)206
MECHANICAL CLUTCH CONTROLS207
CLUTCH CONTROL (G0100 (1))207
CLUTCH CONTROL (G0102 (1))208
CYLINDER PARTS (000719614/20A)209
PUMP-COMPONENTS (001011484/10A)210
MECHANICAL BRAKE CONTROLS211
BRAKE CONTROLS (G0110 (1))211
BRAKE AND CLUTCH FLUID RESERVOIR (G0111 (1))212
HAND BRAKE (G0113 (1))213
HAND BRAKE (G0114 (1))214
TRAILER HANDBRAKE CONTROL CABLE (G0115 (1))215
HANDBRAKE BRACKET FOR TRAILER (G0116 (1))216
HANDBRAKE BRACKET FOR TRAILER (G0117 (1))217
MECHANICAL – ELECTRONIC THROTTLE CONTROLS218
HAND CONTROL FOR ELECTRONIC THROTTLE (G0120 (1))218
CONTROL PEDAL FOR ELECTRONIC THROTTLE (G0121 (1))219
STEERING CONTROLS220
STEERING WHEEL CAP (G0130 (1))220
STEERING COLUMN (G0134 (1))221
MECHANICAL GEARSHIFT CONTROLS222
GEAR SHIFTING (G0140 (1))222
GEAR SHIFTING (G0141 (1))223
KNOB FOR MECHANICAL SHUTTLE – FOR TYPES WITH MINREDUCTION (G0146 (1))224
KNOB FOR MECHANICAL SHUTTLE (G0147 (1))225
SHUTTLE LEVER (G0148 (1))226
REDUCTION GEAR CONTROL (G01410 (1))227
REDUCTION GEAR CONTROL (G01411 (1))228
PTO CONTROLS229
PTO – EXTERNAL CONTROLS 540/N (G0160 (1))229
PTO – EXTERNAL CONTROLS 540-750 (G0161 (1))230
PTO – EXTERNAL CONTROLS 540 – 750 + SYNCRO (G0162 (1))231
PTO – EXTERNAL CONTROLS 540-750-1000 (G0163 (1))232
PTO SHAFT DRIVE (G0164 (1))233
PTO SHAFT DRIVE (G0165 (1))234
PTO-SYNCHRONIZED CONTROL (G0166 (1))235
LIFT CONTROLS236
LIFT CONTROL LEVERS (G0170 (2))236
LIFT CONTROL LEVERS (G0171 (1))237
TIE RODS FOR LIFT CONTROL LEVERS (G0172 (1))238
TIE RODS FOR LIFT CONTROL LEVERS (G0173 (1))239
REMOTE VALVE CONTROLS240
CONTROLS FOR 6-WAY AUXILIARY SERVICES CONTROL VALVE (G0180 (2))240
CONTROLS FOR 6-WAY AUXILIARY SERVICES CONTROL VALVE (G0181 (2))241
CONTROLS FOR 6-WAY AUXILIARY SERVICES CONTROL VALVE (G0181 (3))242
6-WAY AUXILIARY HYDRAULIC CONTROL VALVE PLATE (G0182 (1))243
CONTROLS FOR 6-WAY AUXILIARY SERVICES CONTROL VALVE (G0183 (1))244
CONTROLS FOR 6-WAY AUXILIARY SERVICES CONTROL VALVE (G0184 (1))245
CONTROLS FOR 6-WAY AUXILIARY SERVICES CONTROL VALVE (G0184 (2))246
CONTROLS FOR 6-WAY AUXILIARY SERVICES CONTROL VALVE (G0185 (1))247
CONTROLS FOR 6-WAY AUXILIARY SERVICES CONTROL VALVE (G0186 (1))248
CONTROLS FOR 4-WAY FRONT AUXILIARY SERVICES CONTROL VALVE (G0187 (1))249
FLOW CONTROL (G0188 (1))250
FLOW DIVIDER CONTROL (G0189 (1))251
FLOW DIVIDER CONTROL (G01810 (1))252
ACCESSORIES253
SUN BLIND (G0190 (1))253
LICENCE PLATE HOLDER (G0191 (1))254
METAL TOOLBOX (G0192 (1))255
METAL TOOLBOX (G0193 (1))256
METAL TOOLBOX (G0194 (1))257
LUBRICATOR (G0195 (1))258
SAFETY ROLL BAR259
SAFETY ARCH (G0201 (1))259
Electrical_system260
Index260
FRUTTETO³ S 90 -> 1001264
L0 – ELECTRIC AL SYSTEM264
BATTERY – ALTERNATOR264
BATTERY 12V 100Ah 650A (L0010 (1))264
ALTERNATOR 14V – 65A – ISKRA (L0011 (1))265
ALTERNATOR 85A (L0012 (1))266
ALTERNATOR AND PULLEY SUPPORTS (L0013 (1))267
ALTERNATOR AND PULLEY SUPPORTS (L0013 (2))268
ALTERNATOR AND PULLEY SUPPORTS (L0014 (1))269
ALTERNATOR AND PULLEY SUPPORTS (L0014 (2))270
ALTERNATOR PARTS (294394200/10A)271
ALTERNATOR PARTS (294394600/10A)272
WIRING LOOMS273
HEADLIGHTS / HORN WIRING (L0020 (1))273
HEADLIGHTS / HORN WIRING (L0021 (1))274
CABLES FOR ROTATING BEACONS ON ROPS (L0024 (1))275
CABLES FOR ROTATING BEACONS ON ROPS (L0025 (1))276
WIRING FOR CAB FRONT LIGHTS (L0026 (1))277
WIRING FOR CAB FRONT LIGHTS (L0027 (1))278
ELECTRICAL EQUIPMENT FRONT (L0029 (1))279
CENTRAL WIRING LOOM (L00210 (1))280
CENTRAL WIRING LOOM (L00210 (2))281
CENTRAL WIRING LOOM (L00210 (3))282
CENTRAL WIRING LOOM (L00211 (1))283
CENTRAL WIRING LOOM (L00211 (2))284
CENTRAL WIRING LOOM (L00211 (3))285
ELECTRICAL EQUIPMENT REAR (L00214 (1))286
ELECTRICAL EQUIPMENT REAR (L00215 (1))287
ELECTRICAL SYSTEM – ROOF (L00218 (1))288
ELECTRICAL SYSTEM – ROOF (L00219 (1))289
ELECTRICAL SYSTEM – ROOF (L00220 (1))290
ELECTRICAL SYSTEM – ROOF (L00221 (1))291
ELECTRICAL SYSTEM FOR REAR ELECTRONIC LIFT (L00222 (1))292
3-POINT LINKAGE SYSTEM WITH ELECTROHYDRAULIC CONTROL (L00223 (1))293
SINGLE POLE SOCKET – DOUBLE POLE SOCKET – LIGHTS FLASHER RELAY (L00224 (1))294
SINGLE POLE SOCKET – DOUBLE POLE SOCKET – LIGHTS FLASHER RELAY (L00225 (1))295
TRAILER SOCKET-OUTLET (L00226 (1))296
TRAILER SOCKET BRACKET (L00227 (1))297
BATTERY LEADS (L00228 (1))298
CAB GROUND CABLE (L00229 (1))299
PLATFORM GROUND CABLE (L00230 (1))300
POWER SUPPLY ELECTRICAL SYSTEM (L00233 (1))301
POWER SUPPLY ELECTRICAL SYSTEM (L00234 (1))302
ELECTRICAL CABLE FOR OIL CONTROL VALVES HOUSING PRESSURE SWITCH (L00235 (1))303
FRONT PTO SOLENOID VALVE ELECTRICAL CABLE (L00236 (1))304
PRESSURE SWITCH WIRING FOR TRAILER HYDRAULIC BRAKING SYSTEM (L00239 (1))305
PREARRANGEMENT FOR WARNING BEACON – FOR MODELS WITH CAB (L00240 (1))306
PREARRANGEMENT FOR WARNING BEACON – FOR MODELS WITH CAB (L00241 (1))307
PREARRANGEMENT FOR WARNING BEACON (L00242 (1))308
ELECTRICAL EQUIPMENT ROTARY WARN LAMP (L00244 (1))309
ELECTRIC CABLE FOR WORK LIGHT (L00245 (1))310
WIRING FOR 4-WAY FRONT AUXILIARY CONTROL VALVE (L00246 (1))311
WIRING FOR 4-WAY FRONT AUXILIARY CONTROL VALVE (L00246 (2))312
BATTERY LEADS (001067083/20A)313
ELECTRICAL SYSTEM (001120254/40A)314
FLASHING LIGHT SUPPORT (001178404A)315
ELECTRICAL SYSTEM (001201014A)316
ELECTRICAL SYSTEM (001363264A)317
CENTRAL WIRING LOOM (001605514A)318
CENTRAL WIRING LOOM (001605514/10A)319
CENTRAL WIRING LOOM (001605514/20A)320
ELECTRICAL EQUIPMENT FRONT (001605534A)321
CENTRAL WIRING LOOM (001605564A)322
CENTRAL WIRING LOOM (001605564/10A)323
CENTRAL WIRING LOOM (001605564/20A)324
POWER SUPPLY ELECTRICAL SYSTEM (001605694A)325
POWER SUPPLY ELECTRICAL SYSTEM (001605714A)326
ELECTRICAL SYSTEM – ROOF (001607664/20A)327
ELECTRICAL SYSTEM – ROOF (001607674A)328
ELECTRICAL SYSTEM – ROOF (001607684/10A)329
WIRING FOR CAB FRONT LIGHTS (001607714A)330
WIRING FOR CAB FRONT LIGHTS (001607724A)331
ECUs332
ELECTRONICS BOX (L0030 (1))332
ELECTRICAL SYSTEM FOR REAR ELECTRONIC LIFT (L0031 (1))333
CONTROL UNIT – PTO SHAFT (L0032 (1))334
CONTROL UNIT – PTO SHAFT (L0033 (1))335
CONTROL UNIT FOR 4-WAY FRONT AUXILIARY CONTROL VALVE (L0036 (1))336
SENSORS – POTENTIOMETERS – ENABLING SWITCHES337
COOLING SYSTEM MANIFOLD SENSORS (L0041 (1))337
AIR CLEANER AND ENGINE OIL FILTER CLOGGING PRESSURE SWITCH (L0042 (1))338
ENGINE OIL PRESSURE SWITCH (L0044 (1))339
START ENABLE SWITCH (L0049 (1))340
START ENABLE SWITCH PROTECTION (L00410 (1))341
SPEED SENSOR (L00412 (1))342
SPEED SENSOR (L00413 (1))343
OIL CONTROL VALVES HOUSING PRESSURE SWITCH (L00416 (1))344
OIL FILTER CLOGGING SENSOR 7″ (L00417 (1))345
SWITCHES FOR 2-SPEED PTO WITH FIXED OUTPUT SHAFT 540-750 (L00419 (1))346
SWITCH FOR 2-SPEED PTO WITH INSERTED END SHAFTS 540-750 (L00420 (1))347
SWITCHES FOR 2-SPEED WITH FIXED OUTPUT SHAFT + SYNCRO AND 3 SPEEDS (L00421 (1))348
SWITCH FOR PTO WITH INSERTED END SHAFTS – 2 -SPEED + GROUNDSP AND 3- SPEED (L00422 (1))349
PTO SWITCH (L00423 (1))350
SWITCHES AND SENSOR FOR 3-SPEED PTO WITH INSERTED OUTPUT SHAFTS 540-750-1000 (L00424 (1))351
PTO SPEED SENSOR 540/N WITH INTERCHANGEABLE OUTPUT SHAFTS (L00425 (1))352
GROUNDSPEED PTO SWITCH (L00426 (1))353
SENSOR FOR ACCELERATOR PEDAL WITH ELECTRONIC CONTROL (L00427 (1))354
ELECTRONIC ACCELERATOR CONTROL SENSOR (L00428 (1))355
CLUTCH PEDAL SWITCH (L00429 (1))356
BRAKE CONTROL SWITCH (L00431 (1))357
PRESSURE SWITCH FOR HYDRAULIC TRAILER BRAKING SYSTEM (L00434 (1))358
HAND BRAKE SWITCHES (L00435 (1))359
REAR LIFT POSITION SENSOR (L00436 (1))360
HYDRAULIC SYSTEM PRESSURE SWITCH (L00437 (1))361
INSTRUMENT PANEL362
DIGITAL INSTRUMENT PANEL (L0050 (1))362
ELECTRICAL CONTROLS – PUSHBUTTONS363
GEAR SHIFTING (L0070 (1))363
STEERING COLUMN SWITCH UNIT (L0073 (1))364
KEYSWITCH BLOCK AND PUSHBUTTONS (L0076 (1))365
KEYSWITCH BLOCK AND PUSHBUTTONS (L0077 (1))366
OPERATION – PTO SHAFT (L0078 (1))367
PRE-HEATER BUTTON (L0079 (1))368
PRE-HEATER BUTTON (L00710 (1))369
SWITCH FOR ROTATING BEACON (L00713 (1))370
4WD – ELECTROHYDRAULIC ENGAGEMENT CONTROL (L00714 (1))371
DIFFERENTIAL LOCK CONTROL – ELECTROHYDRAUDLIC (L00715 (1))372
ELECTRONIC ACCELERATOR MEMORY PUSHBUTTON (L00716 (1))373
CAB TOP SWITCHES (L00717 (1))374
CAB TOP SWITCHES (L00718 (1))375
ELECTRICAL SYSTEM FOR REAR ELECTRONIC LIFT (L00719 (1))376
3-POINT LINKAGE CONTROLS WITH ELECTROHYDRAULIC CONTROL (L00720 (1))377
CONTROL FOR 4-WAY FRONT HYDRAULIC CONTROL VALVE (L00723 (1))378
LIGHTING AND SIGNALLING379
HEADLIGHTS \ HORN (L0080 (1))379
HEADLIGHTS \ HORN (L0080 (2))380
HEADLIGHTS \ HORN (L0081 (1))381
HEADLIGHTS \ HORN (L0081 (2))382
REAR LIGHTS (L0084 (1))383
REAR LIGHTS (L0085 (1))384
REAR WORKLIGHT (L0086 (1))385
ROTATING BEACONS ON ROPS (L0087 (2))386
ROTATING BEACONS ON ROPS (L0088 (2))387
FRONT LIGHTS FOR CAB (L0089 (1))388
FRONT LIGHTS FOR CAB (L00810 (1))389
FRONT WORKLIGHTS FOR CAB ROOF (L00811 (1))390
REAR WORKLIGHTS FOR CAB ROOF (L00812 (1))391
REAR WORKLIGHTS FOR CAB ROOF (L00813 (1))392
COURTESY LIGHT (L00814 (1))393
COURTESY LIGHT (L00815 (1))394
COURTESY LIGHT (L00816 (1))395
WARNING BEACON (L00817 (1))396
LICENCE PLATE LIGHT (L00818 (1))397
RETROREFLECTOR (L00819 (1))398
RETROREFLECTOR (L00820 (1))399
WARNING BEACON (001308684A)400
HEADLAMP COMPONENTS (280199600A)401
HEADLAMP COMPONENTS (280199700A)402
HEADLAMP COMPONENTS (280292400/10A)403
HEADLAMP COMPONENTS (280293000A)404
HEADLAMP COMPONENTS (280390040A)405
HEADLAMP COMPONENTS (280390050A)406
HEADLAMP COMPONENTS (280390080A)407
WORKING SPOTLIGHT (280390170A)408
HEADLAMP FOR RIGHT-HAND DRIVE dx/rh/re (280590010A)409
HEADLAMP FOR LEFT-HAND DRIVE sx/lh/li (280590020A)410
HEADLAMP COMPONENTS (280594400/10A)411
HEADLAMP COMPONENTS (280594500A)412
HEADLAMP COMPONENTS (280594600A)413
HEADLAMP COMPONENTS (280594900A)414
HEADLAMP COMPONENTS (280595230A)415
HEADLAMP COMPONENTS (280595240A)416
INTERIOR LIGHT (283390320A)417
ACCESSORIES418
CIGAR LIGHTER (L0090 (1))418
RADIO ANTENNA (L0091 (1))419
RADIO ANTENNA (L0092 (1))420
Engine421
Index421
FRUTTETO³ S 90 -> 1001423
B0 – ENGINE423
CYLINDER BLOCK423
CRANKCASE (B0011 (1))423
MONOBLOC ENGINE-GEARBOX CONNECTING FLANGE (B0012 (1))424
ENGINE OIL AND TURBO PRESSURE SWITCH UNION (B0013 (1))425
PLUG (B0014 (1))426
CRANKSHAFT427
CRANKSHAFT PULLEY (B0020 (1))427
COOLANT PUMP AND ALTERNATOR DRIVEBELT (B0021 (1))428
COOLANT PUMP AND ALTERNATOR DRIVEBELT (B0023 (1))429
CRANKSHAFT (B0026 (1))430
ENGINE FLYWHEEL (B0028 (1))431
COUNTERWEIGHTS (B00211 (1))432
CYLINDERS – PISTONS – CONNECTING RODS433
CYLINDER – PISTON – CONNECTING ROD (B0031 (1))433
TIMING434
TIMING CASE (B0041 (1))434
TIMING COVER FIXING (B0042 (1))435
CASING COVER (B0043 (1))436
CAMSHAFT (B0045 (1))437
CYLINDER HEAD438
CYLINDER HEAD (B0051 (1))438
LUBRICATION439
ENGINE OIL PUMP (B0061 (1))439
LUBRICATION (B0064 (1))440
BLOW-BY HOSE BRACKET (B0066 (1))441
LUBRICANT OIL SUCTION PIPE (B0068 (1))442
LUBRICATION (B00610 (1))443
ENGINE OIL FILTER (B00612 (1))444
ENGINE OIL PAN (B00614 (1))445
OIL PIPES FOR TURBOCHARGER (B00616 (1))446
FUEL INJECTION SYSTEM447
INJECTION PUMP – INJECTOR (B0071 (1))447
INJECTION PUMP DRIVE (B0073 (1))448
MECHANICAL – ELECTRONIC GOVERNOR449
ELECTRONIC MOTOR CONTROLLER (B0080 (1))449
COOLING450
COOLING SYSTEM MANIFOLD (B0091 (1))450
ENGINE COOLING WATER PUMP (B0092 (1))451
COOLANT PIPE (B0093 (1))452
WATER PUMP HOSES (B0095 (1))453
COOLANT PUMP PULLEY (B0097 (1))454
WATER COOLING -SEALING (B0099 (1))455
HEAT EXCHANGER (B00910 (1))456
LUBRIC OIL COOLER (000701720A)457
COOLING WATER PUMP (001604604A)458
INTAKE – EXHAUST MANIFOLDS459
AIR INTAKE MANIFOLD – EXHAUST MANIFOLD (B0101 (1))459
TURBOCHARGER460
TURBOCHARGER (B0111 (1))460
Engine_accessories461
Index461
FRUTTETO³ S 90 -> 1001463
C0 – ENGINE ACCESSORIES463
RADIATORS – FANS463
BLOWER (C0010 (1))463
COOLING – COOLANT RADIATOR (C0011 (1))464
COOLING – EXPANSION TANK (C0012 (1))465
COOLING SYSTEM EXPANSION TANK (001615284A)466
INTERCOOLER – AIR CLEANER467
INTERCOOLER (C0020 (1))467
AIR CLEANER (C0021 (1))468
AIR CLEANER (C0022 (1))469
AIR CLEANER HOSE (C0024 (1))470
CYCLONE FILTER (C0025 (1))471
PRE-FILTER – COMPONENTS (242391100A)472
FUEL SYSTEM473
FUEL TANK (C0030 (1))473
FUEL TANK (C0031 (1))474
FUEL FEED PUMP (C0033 (1))475
FUEL FILTER (C0035 (1))476
FUEL FEED PIPES AND PREFILTER (C0036 (1))477
FUEL PIPES (C0038 (1))478
SUPPLEMENTARY FUEL TANK PIPES (C00310 (1))479
SUPPLEMENTARY FUEL TANK PIPES (C00311 (1))480
AUXILIARY TANK (C00312 (1))481
PRE-FILTER – COMPONENTS (243192200A)482
FUEL FILTER PARTS (243192300A)483
FUEL FEED PUMP (245193300/50A)484
PREHEATING485
HEATING ELEMENT (C0041 (1))485
HEATING ELEMENT EARTH (C0042 (1))486
STARTER MOTOR487
STARTER (C0051 (1))487
STARTER MOTOR COVER (C0052 (1))488
STARTER PARTS (296193900A)489
EXHAUST SILENCER490
EXHAUST SILENCER (C0061 (1))490
EXHAUST SILENCER PIPE (C0062 (1))491
VERICAL EXHAUST SILENCER (C0063 (1))492
ELECTRICAL ACCESSORIES493
SOLENOID VALVE (C0081 (1))493
SOLENOID VALVE PROTECTION (C0083 (1))494
SOLENOID VALVE 13 V – 20 W, ON/OFF 3/2 (237296970/20A)495
SEALING SET496
GASKET SET FOR ENGINE ASSEMBLY (C0091 (1))496
Front_axle497
Index497
FRUTTETO³ S 90 -> 1001498
F0 – FRONT AXLE498
FRONT SUPPORT498
FRONT SUPPORT (F0010 (1))498
FRONT SUPPORT – WITH FRONT PTO AND LIFT (F0011 (1))499
FROMT PLATE FOR IMPLEMENTS (F0012 (1))500
FROMT PLATE FOR IMPLEMENTS (F0013 (1))501
2WD FRONT AXLE502
2WD – ADJUSTABLE AXLE WITH BRAKES (F0020 (1))502
2WD – ADJUSTABLE AXLE WITH BRAKES (F0020 (2))503
2WD – EXTENDIBLE AXLE (001694544A)504
2WD – EXTENDIBLE AXLE (001694544B)505
2WD – EXTENDIBLE AXLE (001694544/10A)506
2WD – EXTENDIBLE AXLE (001694544/10B)507
4WD FRONT AXLE508
4WD – FRONT DRIVE AXLE (F0030 (1))508
4WD – FRONT AXLE FORKS FOR TYPES WITH BRAKES (F0031 (1))509
AIR BREATHER (F0033 (1))510
4WD – STANDARD SEALING (F0034 (1))511
FRONT DIFFERENTIAL512
BEVEL WHEEL GEAR Z = 23 / 43 (F0040 (1))512
4WD – FRONT DIFFERENTIAL (F0041 (1))513
4WD – STANDARD SEALING (F0042 (1))514
4WD – DIFFERENTIAL LOCK CONTROL-ELECTROHYDRAULIC (F0043 (1))515
4WD – DIFFERENTIAL LOCK CONTROL-ELECTROHYDRAULIC (F0044 (1))516
4WD – FLANGE (F0045 (1))517
4WD – PROPELLER SHAFT (F0046 (1))518
4WD – TRANSMISSION SHAFT (F0048 (1))519
STEERING CYLINDER520
STEERING CYLINDER (F0050 (1))520
CYLINDER PARTS (001005084A)521
ADJUSTABLE LIFT ROD PARTS (001007984/30A)522
ADJUSTABLE LIFT ROD PARTS (001007994/30A)523
FINAL DRIVE REDUCTION UNITS AND HALF-SHAFTS524
4WD – PLANETARY GEAR (F0060 (1))524
4WD – FRONT AXLE PLANET CARRIER WITH BRAKES (F0061 (1))525
4WD – AXLESHAFTS (F0062 (1))526
FRONT WHEEL HUB COVER (F0063 (1))527
4WD – AXLESHAFTS L = mm 5705 (001002304/10A)528
FRONT BRAKES529
4WD – FRONT BRAKES (F0070 (1))529
Front_lift530
Index530
FRUTTETO³ S 90 -> 1001531
N0 – FRONT LIFT531
LIFT ASSEMBLY531
FRONT HYDRAULIC POWER-LIFT (N0011 (1))531
FRONT HYDRAULIC POWER-LIFT (N0011 (2))532
RED AND WHITE STRIPED WARNING SIGN (N0012 (1))533
HYDRAULIC CYLINDER (237490070A)534
Front_pto535
Index535
FRUTTETO³ S 90 -> 1001536
M0 – FRONT PTO536
PTO INPUT SHAFT536
PTO INPUT SHAFT (M0010 (1))536
FRONT PTO COVER – PROTECTIONS537
PTO GUARD (M0020 (1))537
GEARS AND CLUTCH538
PTO FRONT (M0030 (1))538
PTO FRONT (M0031 (1))540
HYDRAULIC SYSTEM541
FRONT PTO HYDRAULIC SYSTEM (M0041 (1))541
FRONT PTO HYDRAULIC SYSTEM (M0041 (2))542
FRONT PTO HYDRAULIC SYSTEM (M0041 (3))543
FRONT PTO HYDRAULIC SYSTEM (M0042 (1))544
CONNECTION (M0043 (1))545
FITTING WITH CHOKE SCREW (M0044 (1))546
FRONT PTO PACKAGE (M0045 (1))547
VALVE (M0046 (1))548
SOLENOID VALVE 13 V – 20 W, ON/OFF 3/2 (237296970/20A)549
Hydraulic_and_pneumatic_system550
Index550
FRUTTETO³ S 90 -> 1001554
H0 – HYDRAULIC AND PNEUMATIC SYSTEM|554
HYDRAULIC SYSTEM554
GEARBOX OIL COOLER PIPES (H0011 (1))554
HYDRAULIC PUMP 225 cc – dx/rh/re (H0012 (1))555
HYDRAULIC PUMP 14 + 11 cm³, dx/rh/re (H0013 (1))556
HYDRAULIC PUMP 11 cc sx/lh/li (H0014 (1))557
SUCTION HYDRAULIC SYSTEM (H0017 (1))558
SUCTION HYDRAULIC SYSTEM WITH 225 CC PUMP (H0018 (1))559
SUCTION HYDRAULIC SYSTEM WITH 14 + 11 CC PUMP (H0019 (1))560
COMPLETING THE HYDRAULIC PUMP 225 CM ³ (H00110 (1))561
COMPLETING THE HYDRAULIC PUMP 14 + 11 cm³ (H00111 (1))562
COMPLETING THE HYDRAULIC PUMP 14 + 11 cm³ (H00112 (1))563
SYSTEM FROM HYDRAULIC PUMP TO 6-WAY DIRECTIONAL CONTROL VALVE (H00113 (1))564
SYSTEM FROM HYDRAULIC PUMP TO 3-POINT HITCH CONTROL SOLENOID VALVES (H00114 (1))565
ELECTRO-HYDRAULIC THREE-POINT HITCH PARTS KIT (H00115 (1))566
PIPE FROM AUX CONTROL VALVE TO MECHANICAL REAR LIFT CONTROL VALVE (H00116 (1))567
PIPE FROM AUX CONTROL VALVE TO MECHANICAL REAR LIFT CONTROL VALVE (H00117 (1))568
PIPE FROM AUX CONTROL VALVE TO ELECTRONIC REAR LIFT CONTROL VALVE (H00118 (1))569
PIPE FROM AUX CONTROL VALVE TO ELECTRONIC REAR LIFT CONTROL VALVE (H00119 (1))570
3-POINT LINKAGE HYDRAULIC SYSTEM WITH ELECTROHYDRAULIC CONTROL (H00120 (1))571
3-POINT LINKAGE HYDRAULIC SYSTEM WITH ELECTROHYDRAULIC CONTROL (H00121 (1))572
LUBRIC OIL FILTER 7″ (H00122 (1))573
POWER STEERING OIL FEED HYDRAULIC SYSTEM (H00123 (1))574
GEAR BOX OIL FEED PIPES (H00124 (1))575
OIL CONTROL VALVES HOUSING PIPES (H00125 (1))576
HYDRAULIC SYSTEM (H00126 (1))577
HYDRAULIC SYSTEM (H00128 (1))578
LUBRICATION (H00130 (1))579
LUBRICATION WITH FRONT PTO (H00131 (1))580
LUBRICATION WITH FRONT PTO (H00131 (2))581
LUBRICATION (H00132 (1))582
LUBRICATION WITH FRONT PTO (H00133 (1))583
WORKING HYDR SYSTEM CUTTING ANGLE ADJUSTMENT (H00136 (1))584
WORKING HYDR SYSTEM CUTTING ANGLE ADJUSTMENT (H00136 (2))585
WORKING HYDR SYSTEM CUTTING ANGLE ADJUSTMENT (H00136 (3))586
WORKING HYDR SYSTEM CUTTING ANGLE ADJUSTMENT (H00137 (1))587
WORKING HYDR SYSTEM CUTTING ANGLE ADJUSTMENT (H00137 (2))588
WORKING HYDR SYSTEM CUTTING ANGLE ADJUSTMENT (H00137 (3))589
FRONT REMOTE VALVE SYSTEM WITH MID-MOUNT COUPLERS (H00138 (1))590
FRONT REMOTE VALVE SYSTEM WITH MID-MOUNT COUPLERS (H00139 (1))591
DRAIN LINE OF FRONT REMOTE VALVE (H00140 (1))592
DRAIN LINE OF FRONT REMOTE VALVE (H00141 (1))593
DRAIN LINE OF FRONT REMOTE VALVE (H00142 (1))594
DRAIN LINE OF FRONT REMOTE VALVE (H00143 (1))595
FRONT REMOTE VALVE SYSTEM WITH MID-MOUNT COUPLERS (H00144 (1))596
FRONT REMOTE VALVE SYSTEM WITH MID-MOUNT COUPLERS (H00145 (1))597
FRONT ELECTRO-HYDRAULIC CONTROL VALVE SYSTEM WITH MID-MOUNT COUPLERS (H00146 (1))598
FRONT ELECTRO-HYDRAULIC CONTROL VALVE SYSTEM WITH MID-MOUNT COUPLERS (H00146 (2))599
REAR LIFT CYLINDER BARREL (H00147 (1))600
REAR LIFT CYLINDER BARREL (H00148 (1))601
4WD – FRONT DIFFERENTIAL LOCK (H00149 (1))602
FRONT DIFFERENTIAL LOCK PIPE (H00150 (1))603
FRONT DIFFERENTIAL LOCK PIPE (H00152 (1))604
DETAILS OF OIL FILTER (244197920A)605
HYDRAULIC PUMP PARTS (245299500A)606
HYDRAULIC PUMP PARTS (245299600A)607
HYDRAULIC PUMP PARTS (245396200/10A)608
STEERING SYSTEM609
HYDROSTATIC STEERING CONTROL VALVE (H0020 (1))609
HYDROSTATIC STEERING CONTROL VALVE (H0021 (1))610
PIPES FOR HYDROSTATIC STEERING (H0022 (1))611
PIPES FOR HYDROSTATIC STEERING (H0023 (1))612
PIPES FOR HYDROSTATIC STEERING (H0025 (1))613
STEERING CYLINDER PIPES – 2WD (H0026 (1))614
STEERING CYLINDER PIPES (H0027 (1))615
HYDRAULIC STEERING GEAR (245690060A)616
HYDRAULIC STEERING GEAR (245690070A)617
TRANSMISSION – PTO COOLERS618
GEARBOX OIL COOLER (H0030 (1))618
FRONT LIFT619
FRONT LIFT – HYDRAULIC SYSTEM (H0050 (1))619
FRONT LIFT – HYDRAULIC SYSTEM (H0050 (2))620
FRONT LIFT – HYDRAULIC SYSTEM (H0051 (2))621
FRONT LIFT – HYDRAULIC SYSTEM (H0051 (3))622
FRONT LIFT – HYDRAULIC SYSTEM (H0052 (2))623
FRONT LIFT – HYDRAULIC SYSTEM (H0052 (3))624
FRONT LIFT – HYDRAULIC SYSTEM (H0053 (1))625
FRONT LIFT – HYDRAULIC SYSTEM (H0053 (2))626
FRONT LIFT – HYDRAULIC SYSTEM (H0055 (1))627
PRESSURE CONTROL VALVE (000920384/10A)629
FRONT REMOTE CONTROL VALVES630
2+1 MID-MOUNT HYDRAULIC COUPLERS – REAR (H0060 (1))630
2+1 MID-MOUNT HYDRAULIC COUPLERS – REAR (H0061 (1))631
4+1 MID-MOUNT HYDRAULIC COUPLERS – REAR (H0062 (1))632
4+1 MID-MOUNT HYDRAULIC COUPLERS – REAR (H0063 (1))633
MID-MOUNT HYDRAULIC COUPLERS – REAR (H0064 (1))634
MID-MOUNT HYDRAULIC COUPLERS – FRONT (H0065 (1))635
MID-MOUNT HYDRAULIC COUPLERS – REAR (H0066 (1))636
MID-MOUNT HYDRAULIC COUPLERS – FRONT (H0067 (1))637
4-WAY AUXILIARY DISTRIBUTOR – BUCHER (H0068 (1))638
AUXILIARY FRONT HYDRAULIC DISTRIBUTOR WITH 4 OIL WAYS – SAUER – (H0069 (1))639
AUXILIARY FRONT HYDRAULIC DISTRIBUTOR WITH 4 OIL WAYS – SAUER – (H0069 (2))640
MID-MOUNT HYDRAULIC COUPLERS – FRONT – SX/LH/LI (H00610 (1))641
MID-MOUNT HYDRAULIC COUPLERS – FRONT – SX/LH/LI (H00610 (2))642
MID-MOUNT HYDRAULIC COUPLERS – FRONT – SX/LH/LI (H00611 (1))643
MID-MOUNT HYDRAULIC COUPLERS – FRONT – SX/LH/LI (H00611 (2))644
MID-MOUNT HYDRAULIC COUPLERS – FRONT – SX/LH/LI (H00612 (1))645
MID-MOUNT HYDRAULIC COUPLERS – FRONT – SX/LH/LI (H00612 (2))646
MID-MOUNT HYDRAULIC COUPLERS – FRONT – DX/RH/RE (H00613 (1))647
MID-MOUNT HYDRAULIC COUPLERS – FRONT – DX/RH/RE (H00613 (2))648
4+1 MID-MOUNT HYDRAULIC COUPLERS – FRONT – DX/RH/RE (H00614 (1))649
4+1 MID-MOUNT HYDRAULIC COUPLERS – FRONT – DX/RH/RE (H00614 (2))650
2+1 OR 4+1 MID-MOUNT HYDRAULIC COUPLERS – FRONT – DX/RH/RE (H00615 (1))651
2+1 OR 4+1 MID-MOUNT HYDRAULIC COUPLERS – FRONT – DX/RH/RE (H00615 (2))652
MID-MOUNT HYDRAULIC COUPLERS – FRONT – DX/RH/RE (H00616 (1))653
MID-MOUNT HYDRAULIC COUPLERS – FRONT – DX/RH/RE (H00616 (2))654
BRACKET FOR MID-MOUNT COUPLERS 2+1 (H00617 (1))655
BRACKET FOR MID-MOUNT COUPLERS 4+1 (H00618 (1))656
BRACKET FOR MID-MOUNT COUPLERS 4+1 (H00619 (1))657
ENGAGEMENT (098308503/10A)658
DISTRIBUTOR (237296870A)659
REAR REMOTE CONTROL VALVES660
6-WAY AUXILIARY DISTRIBUTOR (H0070 (1))660
AUXILIARY CONTROL VALVE SYSTEM (H0071 (1))661
AUXILIARY CONTROL VALVE SYSTEM (H0072 (1))662
HYDRAULIC SYSTEM – FOR 6-WAY CONTROL VALVE (H0073 (1))663
HYDRAULIC SYSTEM – FOR 6-WAY CONTROL VALVE (H0073 (2))664
QUICK-ACTION PROTECTIONS – 6-WAY (H0074 (1))665
HYDRAULIC SYSTEM – FOR 6-WAY CONTROL VALVE (H0075 (1))666
AUXILIARY CONTROL VALVE SYSTEM WITH 2+1 CENTRAL CONNECTORS (H0076 (1))667
AUXILIARY CONTROL VALVE SYSTEM WITH 4+1 CENTRAL CONNECTORS (H0077 (1))668
AUXILIARY CONTROL VALVE SYSTEM (H0078 (1))669
AUXILIARY CONTROL VALVE SYSTEM (H0079 (1))670
TANK – PARTS (001102123A)671
ENGAGEMENT (098309503/10A)672
HYDRAULIC DISTRIBUTOR-PARTS (237197400/20A)673
BRAKING SYSTEM AND PNEUMATIC SYSTEM|675
FLOW CONTROL VALVE (H0090 (1))675
BRAKES CONTROL VALVE (H0091 (1))676
BRAKING SYSTEM (H0093 (1))677
BRAKE PIPES – FRONT (H0095 (1))678
BRAKE PIPES – FRONT (H0097 (1))679
HYDRAULIC BREAKING FOR TRAILER (H0098 (1))680
HYDRAULIC BREAKING FOR TRAILER (H0099 (1))681
BRAKING SYSTEM (H00910 (1))682
SYSTEM FROM HYDRAULIC PUMP TO HYDRAULIC BRAKES (H00912 (1))683
HYDRAULIC TRAILER BRAKING SYSTEM (H00913 (1))684
HYDRAULIC TRAILER BRAKING SYSTEM (H00914 (1))685
TRAILER BRAKE VALVE (237195500/50A)686
VALVE PARTS (237198100/20A)687
ELECTROHYDRAULICS688
BYPASS VALVE ASSEMBLY (H0100 (1))688
BYPASS VALVE ASSEMBLY (H0103 (1))689
OIL FLOW CONTROL VALVE CASING (H0104 (1))690
SOLENOID VALVE – 4WD (H0105 (1))691
PLUG FOR OIL REGULATING VALVE (H0106 (1))692
SOLENOID VALVE ASSEMBLY FOR 3-POINT LINKAGE CONTROL (H0107 (1))693
SOLENOID VALVE (237293300/50A)694
SOLENOID VALVE (237293400/50A)695
SOLENOID VALVE 13 V – 20 W, ON/OFF 3/2 (237296970/20A)696
Rear_axle697
Index697
FRUTTETO³ S 90 -> 1001698
E0 – REAR AXLE698
REAR AXLE698
REAR AXLE (E0010 (1))698
REAR AXLE (E0010 (2))699
REAR AXLE CROWN WHEEL (E0011 (1))700
REAR AXLE – MOUNTINGS (E0012 (1))701
PARTS SET FOR REAR AXLE – STANDARD SEAL (E0013 (1))702
REAR DIFFERENTIAL / HALF-SHAFTS703
DIFFERENTIAL (E0020 (1))703
DIFFERENTIAL LOCK CONTROL – ELECTROHYDRAUDLIC (E0021 (1))704
REAR REDUCTION GEARS AND AXLE SHAFTS (E0022 (1))705
HALF AXLES (E0023 (1))706
REAR BRAKES707
REAR BRAKES (E0030 (2))707
REAR BRAKES (E0030 (3))708
REAR BRAKES (E0031 (1))709
Rear_lift710
Index710
FRUTTETO³ S 90 -> 1001711
R0 – REAR LIFT711
LIFT COVER711
POWER-LIFT CASE (R0010 (1))711
PLUG (R0011 (1))712
LIFT FIXING COMPONENTS (R0012 (1))713
LIFT ASSEMBLY714
LIFTING (R0020 (1))714
LIFTING (R0021 (1))715
LIFT CONTROL VALVE716
FLOW CONTROL VALVE WITH MECHANICAL CONTROL (R0030 (1))716
FLOW CONTROL VALVE WITH MECHANICAL CONTROL (R0031 (1))718
REGULATING DISTRIBUTOR WITH ELECTRONIC CONTROL (R0032 (1))720
DISTRIBUTOR PARTS (237293200A)721
IN-CAB CONTROLS722
INTERNAL CONTROLS (R0040 (1))722
SENSOR723
SENSITIVE ELEMENTS (R0050 (1))723
SENSING ELEMENTS WITH ELECTRONIC CONTROL (R0051 (1))724
THREE-POINT LINKAGE – LINK ARMS725
LIFT ARMS TO GEARBOX LOCK PINS (R0061 (1))725
REAR BRACKETS ON GEARBOX (R0062 (1))726
3-POINT LINKAGE (R0063 (1))727
THREE-POINT COUPLING – TOP/LOWER LINK (R0064 (1))728
3-POINT LINKAGE WITH AUTOMATIC COUPLERS (R0065 (1))729
3-POINT LINKAGE WITH AUTOMATIC COUPLERS (R0066 (2))730
3-POINT LINKAGE (R0067 (1))731
3-POINT LINKAGE – ADJUSTABLE MECHANICAL TIE ROD (R0068 (1))732
3-POINT HITCH WITH HYDRAULIC LIFT ROD (R0069 (2))733
HYDRAULIC CYLINDERS (R00610 (1))734
TOWING BAR (R00611 (1))735
3-POINT HITCH WITH ELECTRO-HYDRAULIC ADJUSTMENT (R00612 (1))736
TOWING HITCH (001017023A)737
CYLINDER PARTS (001149044A)738
LINKAGE (001414123A)739
TOWING HITCH (001414203A)740
CYLINDER PARTS (237490030A)741
Transmission742
Index742
FRUTTETO³ S 90 -> 1001745
D0 – TRANSMISSION745
MAIN CLUTCH745
CLUTCH 12″ (D0011 (1))745
CLUTCH CONTROL (D0012 (1))746
HML – HI-LO – SHML747
H-M-L UNIT (D0040 (1))747
H-M-L UNIT (D0041 (1))748
H-M-L UNIT (D0042 (1))749
H-M-L UNIT (D0043 (1))750
GEARBOX INPUT SHAFT751
GEARBOX INPUT SHAFT (D0051 (1))751
GEARBOX INPUT SHAFT (D0052 (1))752
SHUTTLE SHAFT (D0057 (1))753
SHUTTLE FOR 5-SPEED TRANSMISSION (D0058 (1))754
SHUTTLE FOR 5-SPEED TRANSMISSION W/ UNDERDRIVE (D0059 (1))755
SYNCHRONISERS (D00510 (1))756
SYNCHRONIZER PARTS (000776204/10A)757
SYNCHRONIZER PARTS (000776214A)758
PTO INPUT SHAFT759
PTO – CLUTCH TRANSMISSION SHAFT (D0060 (1))759
PTO – CLUTCH TRANSMISSION SHAFT (D0061 (1))760
MAIN SHAFT761
5-SPEED GEARBOX PRIMARY SHAFT (D0070 (1))761
5-SPEED GEARBOX PRIMARY SHAFT WITH UNDERDRIVE (D0072 (1))762
SECONDARY SHAFT763
TRANSMISSION SHAFT – FOR TYPES WITHOUT H-M-L (POWERSHIFT) (D0080 (1))763
H-M-L GEARBOX SECONDARY SHAFT (D0081 (1))764
5-SPEED GEARBOX SECONDARY SHAFT (D0083 (1))765
5-SPEED GEARBOX SECONDARY SHAFT WITH UNDERDRIVE (D0085 (1))766
SYNCHRONISERS (D0087 (1))767
SYNCHRONISERS (D0088 (1))768
SYNCHRONIZER PARTS (000776204/10A)769
SYNCHRONIZER PARTS (000776214A)770
GEARBOX771
GEARBOX FRONT- FIXINGS (D0090 (1))771
GEARBOX FRONT (D0091 (1))772
GEARBOX FRONT (D0091 (2))773
GEARBOX FRONT (D0092 (1))774
GEARBOX FRONT (D0092 (2))775
FRONT GEARBOX PLUG (D0093 (1))776
GEARBOX REAR (D0096 (1))777
GEARBOX REAR (D0096 (2))778
GEARBOX REAR (D0096 (3))779
GEARBOX UPPER COVER (D0098 (1))780
FRONT GEARBOX COVER PLUG (D0099 (1))781
COVER AND PLUG FOR GEARBOX WITH H-M-L (D00910 (1))782
GEARBOX UPPER COVER (D00912 (1))783
GEARBOX UPPER COVER (D00913 (1))784
GEARBOX UPPER COVER (D00914 (1))785
REAR GEARBOX PLUG (D00915 (1))786
PLUGS FOR GEARBOX (D00916 (1))787
REAR GEARBOX PLUG (D00917 (1))788
PLUG FOR TYPES WITH ELECTROHYDRAULIC 4WD ENGAGEMENT (D00918 (1))789
REAR GEARBOX PLUG (D00919 (1))790
PLUGS FOR GEARBOX (D00920 (1))791
SENSOR BRACKET (D00921 (1))792
INTERNAL AND EXTERNAL GEARBOX CONTROLS793
INTERNAL CONTROLS OF 5-SPEED GEARBOX WITH UNDERDRIVE (D0100 (2))793
5-SPEED GEARBOX INTERNAL CONTROLS (D0102 (2))794
GEARSHIFT AND REVERSE SHUTTLE CONTROL (D0104 (1))795
GEARSHIFT AND REVERSE SHUTTLE CONTROL (D0106 (1))796
PARTS SET – 5-SPEED WITH UNDERDRIVE (D0108 (1))797
PARTS SET – 5-SPEED GEARBOX (D0109 (1))798
REDUCTION GEAR CONTROL (D01011 (1))799
SPEED RANGE REDUCTION GEAR UNIT (D01013 (1))800
CONTROL FOR 3-RANGE GEARBOX (D01014 (1))801
LOW SPEED RANGES802
BEVEL WHEEL GEAR Z = 10 / Z = 34 (D0110 (1))802
BEVEL DRIVE PINION BEARING (D0111 (1))803
SPEED RANGE REDUCTION GEAR SHAFT (D0112 (1))804
SPEED RANGE REDUCTION GEAR UNIT (D0113 (1))805
3-RANGE BOX – 40 Km\h (D0114 (1))806
PULSE WHEEL (D0115 (1))807
PHONIC WHEEL FOR TYPES WITH ELECTROHYDRAULIC 4WD ENGAGEMENT (D0116 (1))808
HYDRAULIC REAR PTO CLUTCH809
PTO – HYDRAULIC CLUTCH (D0120 (2))809
PTO – HYDRAULIC CLUTCH (001196864/40A)810
PTO – HYDRAULIC CLUTCH (001196864/40B)811
HYDRAULIC PUMP DRIVE812
PTO – PUMP CONTROL (D0130 (2))812
PTO/GROUNDPSPEED DRIVE813
BEARINGS OF – 2-SPEED PTO (D0140 (1))813
PTO – 540/N – WITH INSERTED END SHAFTS (D0141 (1))814
PTO – 540/N – WITH INSERTED END SHAFTS (D0142 (1))815
PTO – 540/N – WITH FIXED OUTPUT SHAFT (D0143 (1))816
PTO – 540/N – WITH FIXED OUTPUT SHAFT (D0143 (2))817
CONTROL LEVER PTO (D0144 (1))818
PTO – 2 SPEED TYPE 540-750 (D0145 (1))819
2-SPEED – PTO WITH FIXED OUTPUT SHAFT 540-750 (D0146 (1))820
2-SPEED – PTO WITH FIXED OUTPUT SHAFT 540-750 (D0146 (2))821
PTO – 2-SPEED WITH INSERTED END SHAFT 540-750 (D0147 (1))822
PTO – 2-SPEED WITH INSERTED END SHAFT 540-750 (D0148 (1))823
PTO SHAFT 540 – 750 + SYNCRO (D0149 (1))824
PTO WITH FIXED OUTPUT SHAFT – 2 SPEEDS + SINCRO AND 3 SPEEDS (D01410 (1))825
PTO WITH FIXED OUTPUT SHAFT – 2 SPEEDS + SINCRO AND 3 SPEEDS (D01410 (2))826
REAR PTO COVER WITH STANDARD SEAL (D01411 (1))827
PTO SHAFT 540 – 750 + SYNCRO (D01412 (1))828
PTO WITH INSERTED END SHAFTS – 2 -SPEED + GROUNDSP AND 3- SPEED (D01413 (1))829
PTO – SYNCHRONIZED CONTROL (D01414 (1))830
PTO – SYNCHRONIZED CONTROL (D01414 (2))831
3-SPEED PTO WITH FIXED OUTPUT SHAFT 540-750-1000 (D01415 (1))832
PTO – 3-SPEED WITH INSERTED END SHAFT 540-750-1000 (D01416 (1))833
PTO – 3-SPEED WITH INSERTED END SHAFT 540-750-1000 (D01417 (1))834
PTO – 3-SPEED WITH INSERTED END SHAFT 540-750-1000 (D01418 (1))835
PTO – 3-SPEED WITH INSERTED END SHAFT 540-750-1000 (D01419 (2))836
PTO – 3-SPEED WITH INSERTED END SHAFT 540-750-1000 (D01420 (1))837
GUARD PLATE PTO (D01421 (1))838
4WD ENGAGEMENT POWER TAKE-OFF – 4WD PARKING BRAKE839
4WD – ELECTROHYDRAULIC ENGAGEMENT CONTROL (D0150 (1))839
4WD – ENGAGEMENT CONTROL – STANDARD SEALS (D0151 (1))840
HAND BRAKE (D0152 (2))841
Wheels842
Index842
FRUTTETO³ S 90 -> 1001843
S0 – WHEELS843
FRONT WHEEL BOLTS843
2WD – FRONT WHEEL MOUNTING (S0010 (1))843
2WD – FRONT WHEEL MOUNTING (S0011 (1))844
FRONT WHEEL MOUNTING (S0012 (1))845
REAR WHEEL BOLTS846
REAR WHEEL BOLTS (S0020 (1))846
REAR WHEEL BOLTS (S0021 (1))847
SPACER FOR REAR WHEEL RIMS (S0022 (1))848
2WD FRONT WHEELS849
2WD-WHEELS 700×12″ pr 6 (S0030 (1))849
2WD-WHEELS 650 R16″ PR 8 (S0031 (1))850
2WD – FRONT WHEELS 750 x 16” pr 8 (S0032 (1))851
2WD-WHEELS 750 x 16” pr 8 (S0033 (1))852
WHEELS853
WHEELS 650 R16″ PR 8 (S0040 (1))853
WHEELS 750-16″ pr 8 (S0041 (1))854
WHEELS 240/70 R16″ (S0042 (1))855
WHEELS 260/70 R16″ (S0043 (1))856
WHEELS 280/70 R16″ (S0044 (1))857
WHEELS 280/70 R18″ (S0045 (1))858
WHEELS 280/70 R18″ (S0046 (1))859
WHEELS 320/85R24″(124R24″) (S0047 (2))860
WHEELS 360/70 R24″ (S0048 (1))861
WHEELS 380/70 R24” A8 (S0049 (1))862
WHEELS 420/70 R24″ A8 (S00410 (1))863
WHEELS 320/85R28″(124R28″) (S00411 (1))864
WHEELS 340/85R28″(136R28″) (S00412 (1))865
WHEELS 380/70 R28″ A8 (S00413 (1))866
WHEELS 420/70 R28″ A8 (S00414 (1))867
VIDEO PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the SAME exact manual used by your dealers to fix your vehicle.
- The same can be yours in the next 2-3 mins as you will be directed to the download page immediately after paying for the manual
- Any queries / doubts regarding your purchase, please feel free to contact [email protected]
s.m
