New Holland L225 Skid Steer Loader Tier 4A Parts Catalog Manual – PDF DOWNLOAD
FILE DETAILS:
New Holland L225 Skid Steer Loader Tier 4A Parts Catalog Manual – PDF DOWNLOAD
Language : English
Pages : 1557
Downloadable : Yes
File Type : PDF
Size: 141 MB
IMAGES PREVIEW OF THE MANUAL:

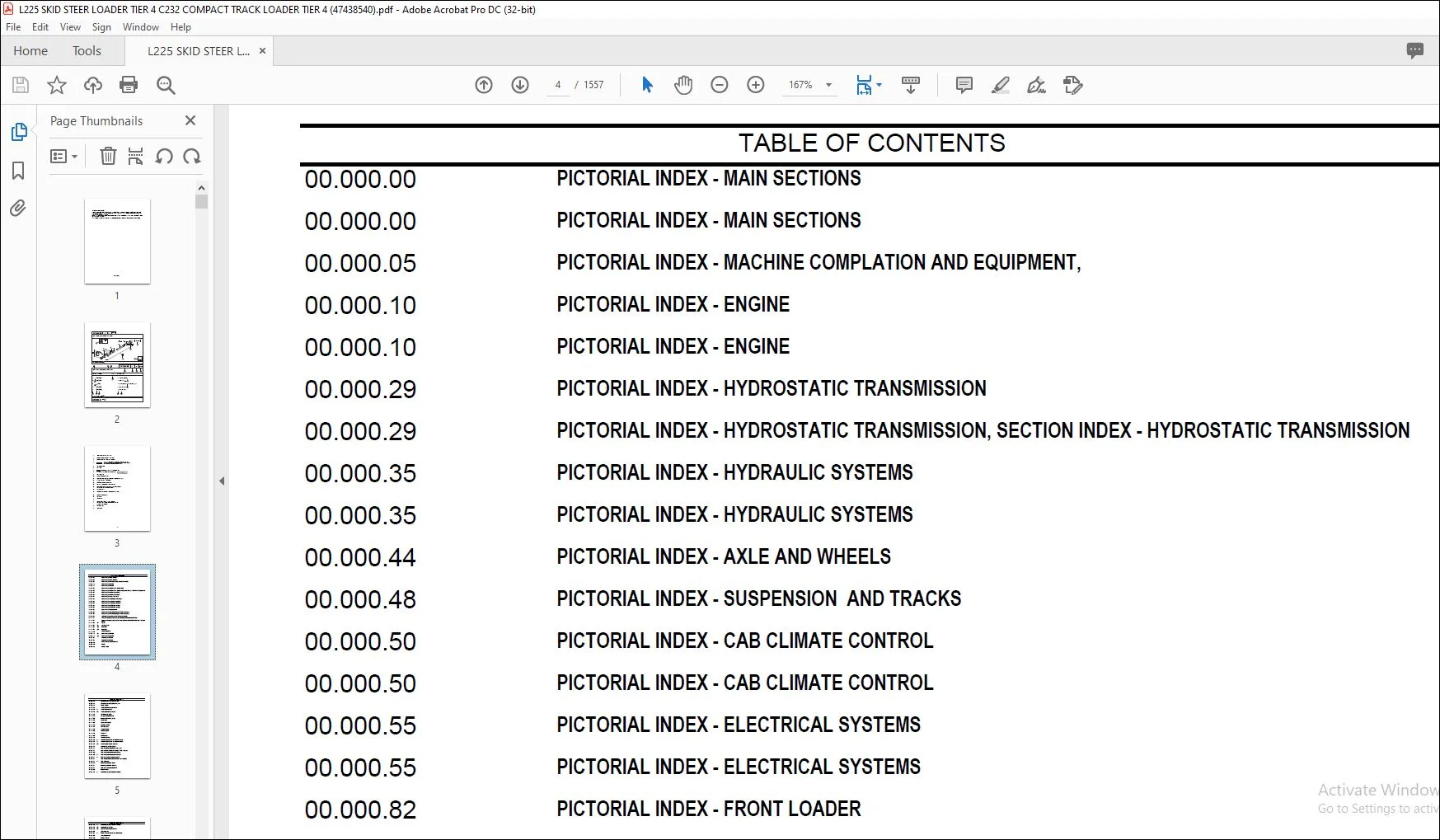

TABLE OF CONTENTS:
New Holland L225 Skid Steer Loader Tier 4A Parts Catalog Manual – PDF DOWNLOAD

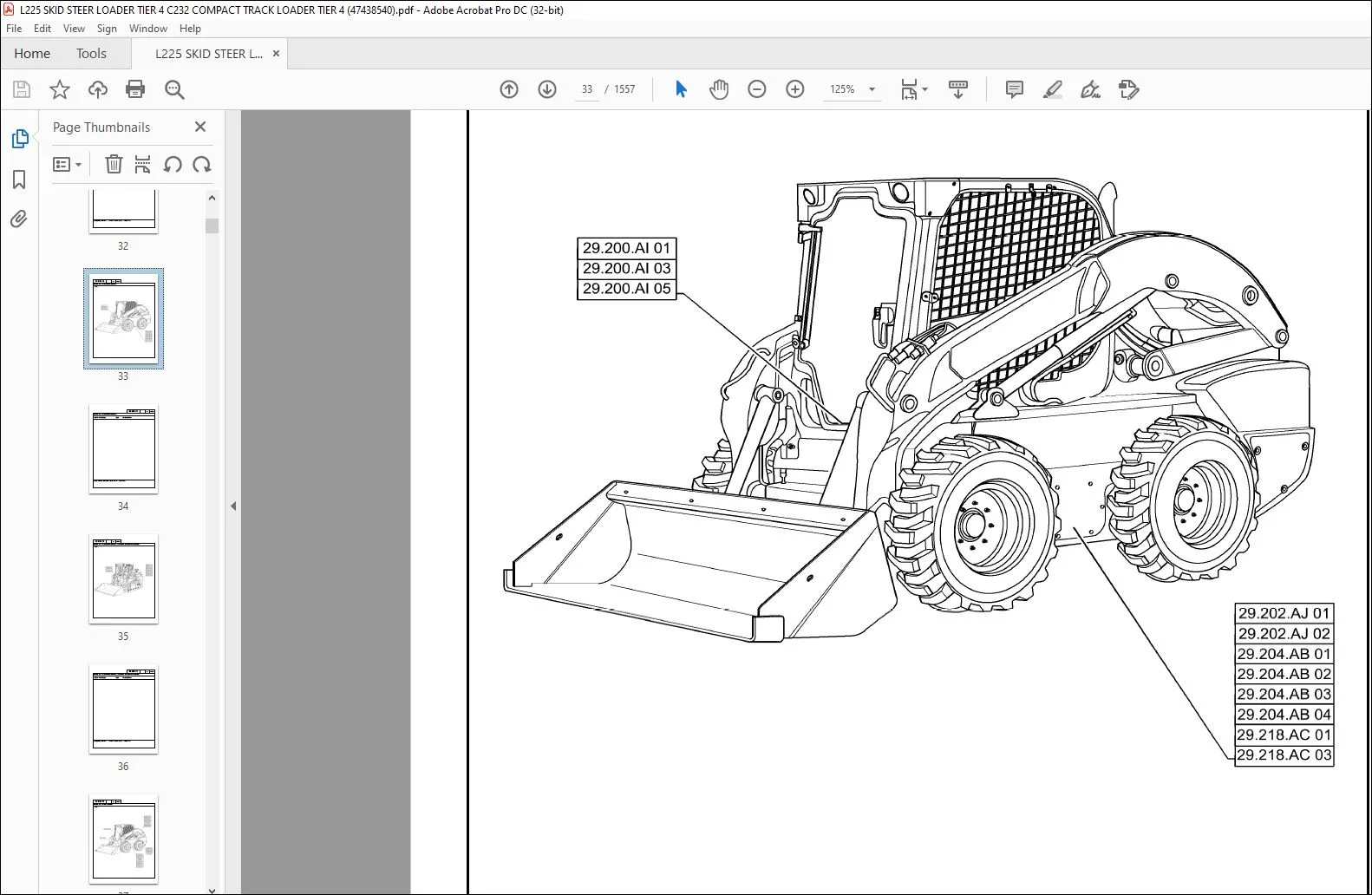

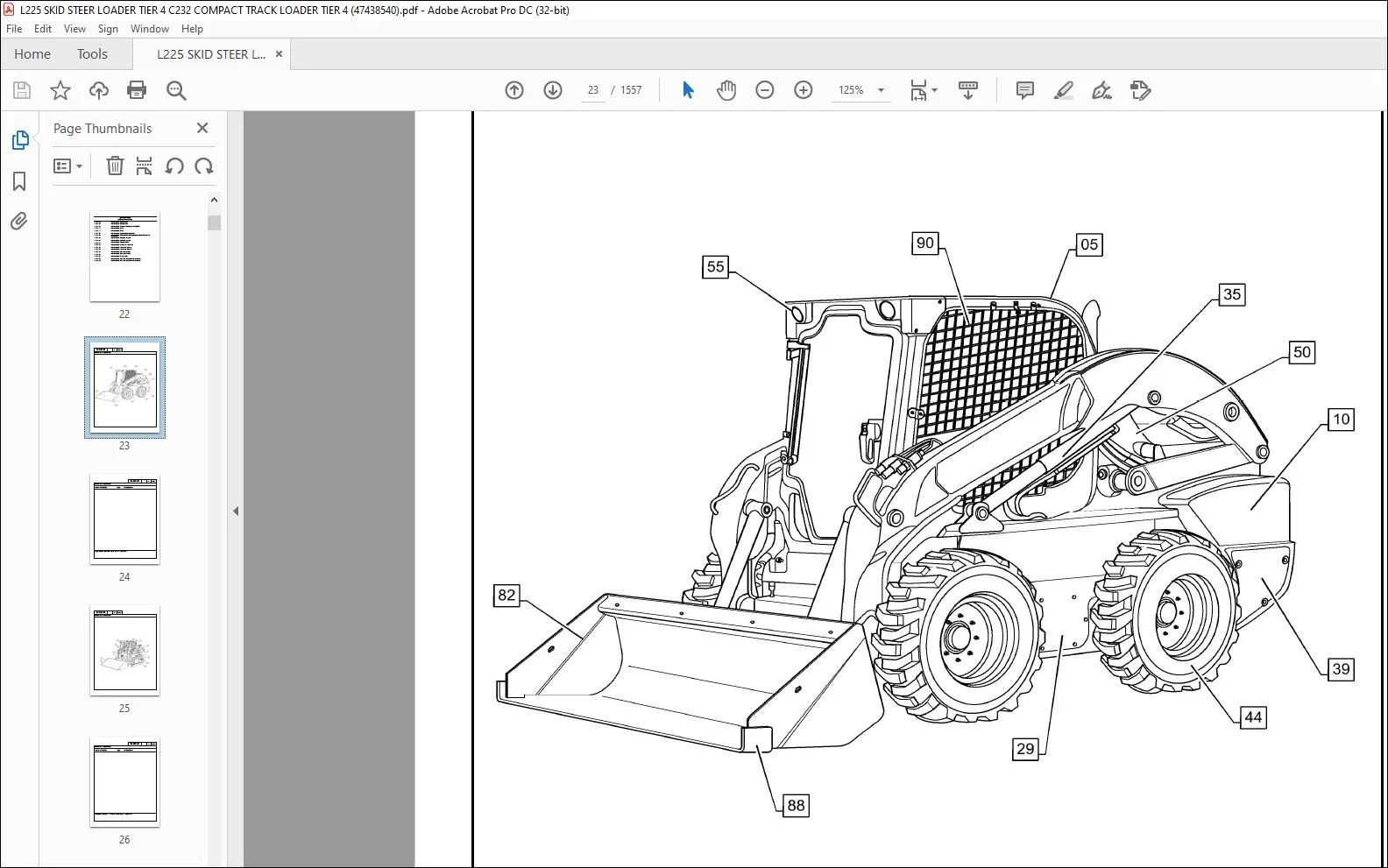

00.000.00 PICTORIAL INDEX – MAIN SECTIONS
00.000.00 PICTORIAL INDEX – MAIN SECTIONS
00.000.05 PICTORIAL INDEX – MACHINE COMPLATION AND EQUIPMENT,
00.000.10 PICTORIAL INDEX – ENGINE
00.000.10 PICTORIAL INDEX – ENGINE
00.000.29 PICTORIAL INDEX – HYDROSTATIC TRANSMISSION
00.000.29 PICTORIAL INDEX – HYDROSTATIC TRANSMISSION, SECTION INDEX – HYDROSTATIC TRANSMISSION
00.000.35 PICTORIAL INDEX – HYDRAULIC SYSTEMS
00.000.35 PICTORIAL INDEX – HYDRAULIC SYSTEMS
00.000.44 PICTORIAL INDEX – AXLE AND WHEELS
00.000.48 PICTORIAL INDEX – SUSPENSION AND TRACKS
00.000.50 PICTORIAL INDEX – CAB CLIMATE CONTROL
00.000.50 PICTORIAL INDEX – CAB CLIMATE CONTROL
00.000.55 PICTORIAL INDEX – ELECTRICAL SYSTEMS
00.000.55 PICTORIAL INDEX – ELECTRICAL SYSTEMS
00.000.82 PICTORIAL INDEX – FRONT LOADER
00.000.90 PICTORIAL INDEX – PLATFORM, CAB, BODYWORK AND DECALS
00.000.90 PICTORIAL INDEX – PLATFORM, CAB, BODYWORK AND DECALS
05.000.00 SECTION INDEX – MACHINE COMPLATION AND EQUIPMENT,
05.100.01 INITIAL STOCKING LIST, LIST A – PARTS REQUIRED FOR PLANNED MAINTENANCE
05.100.02 INITIAL STOCKING LIST, LIST B – PARTS RECOMMENDED FOR PLANNED MAINTENANCE AND BASIC
REPAIR
05.100.03 01 FILTERS
05.100.03 01 FILTERS, L225 T4
05.100.03 02 CAPACITIES
05.100.03 02 CAPACITIES
05.102.AA FIRE EXTINGUISHER
00.000.10 01 PICTORIAL INDEX – ENGINE
00.000.10 02 PICTORIAL INDEX – ENGINE
10.000.00 SECTION INDEX – ENGINE
10.000.00 SECTION INDEX – ENGINE
10.001.AB CYLINDER BLOCK & RELATED PARTS
10.001.AD ENGINE
10.001.AK ENGINE MOUNT
TABLE OF CONTENTS
10.001.AK ENGINE MOUNT, AFTER AUGUST 15, 2014
10.001.AK ENGINE MOUNT, BEFORE AUGUST 14, 2014
10.001.AK HOOKS – ENGINE
10.101.AA CYLINDER HEAD & RELATED PARTS
10.101.AB 01 CYLINDER HEAD, COVER
10.101.AB 02 CYLINDER HEAD, VALVE COVER
10.102.AK ENGINE, BLOCK, COVER
10.102.AP OIL SUMP & RELATED PARTS
10.102.AQ INJECTION PUMP DRIVE, COVER
10.103.AA CRANKSHAFT
10.103.AG CRANKSHAFT PULLEY
10.103.AH ENGINE, FLYWHEEL
10.103.AK FLYWHEEL CASE
10.105.AB CONNECTING ROD
10.105.AG PISTON – ENGINE
10.106.AA CAMSHAFT
10.106.AO ROCKER ARMS
10.202.AB AIR CLEANER ASSY
10.202.AD 01 AIR CLEANER & EXHAUST (21-SEP-2014 & PRIOR)
10.202.AD 01 AIR CLEANER & EXHAUST (22-SEP-2014 & NEWER)
10.202.AD 02 AIR FILTER, ELECTRONIC CONTROLS
10.202.AK AIR CLEANER – AIR INTAKE PARTS
10.206.AF FUEL FILTER, WIF, BUILT BEFORE OCT. 3, 2013
10.206.AF FUEL FILTER/WATER SEPARATOR, BUILT AFTER OCT 4, 2013
10.206.AG FUEL FILTER, LINES (25-AUG-2014 & PRIOR)
10.206.AG 01 FUEL FILTER, LINES (26-AUG-2014 & NEWER)
10.210.AF 01 FUEL LINE & TANK (19-JAN-2015 & PRIOR)
10.216.AI FUEL TANK & ASSOCIATED PARTS (20-JAN-2015 & NEWER)
10.216.AI 01 FUEL TANK, ASSY
10.218.AA INJECTION EQUIPMENT – PIPING
10.218.AF INJECTION EQUIPMENT – INJECTOR
10.218.AI FUEL LINES – FUEL INJECTION PUMP
10.218.AQ INJECTION PUMP
10.220.AA 01 FOOT THROTTLE, HAND AND E-H CONTROLS
TABLE OF CONTENTS
10.220.AA 01 FOOT THROTTLE, HAND AND E-H CONTROLS
10.220.AA 02 FOOT THROTTLE CONTROL
10.220.AA 03 HAND THROTTLE, FOOT CONTROLS
10.250.AC TURBOCHARGER
10.254.03 01 INTAKE AND EXHAUST LRG – V, ASN NEM479662
10.254.AC EXHAUST MANIFOLD
10.254.AM INTAKE MANIFOLD
10.304.AC PUMP, ENGINE OIL & RELATED PARTS
10.304.AE ENGINE OIL FILTER
10.304.AF REMOTE ENGINE OIL FILTER LINES
10.304.AF 01 ENGINE OIL DRAIN LINE
10.304.AJ ENGINE OIL FILLER
10.304.AL OIL PUMP & LINES
10.304.AM FILLER CAP, ENGINE
10.304.AP ENGINE BREATHERS
10.304.AS ENGINE OIL DIPSTICK
10.400.AE PIPING – ENGINE COOLING SYSTEM
10.400.BB WATER PUMP & RELATED PARTS
10.400.BC TEMPERATURE CONTROL – THERMOSTAT
10.400.BE 00 COOLER ASSEMBLY, BEFORE AUG 8, 2013, SR220/SV250/L225/C232
10.400.BE 01 COOLER ASSEMBLY AFTER AUG 8, 2013, SR220/SV250/L225/C232
10.400.BE 01 ENGINE COOLING SYSTEM LINES
10.400.BE 02 MODULE, RADIATOR AND COOLING LG (L223-L230,C232,C238)
10.400.BF FAN SHROUD
10.400.BI DEAERATION SYSTEM AND LINES
10.408.AC HEAT EXCHANGER
10.414.AC ENGINE, FAN
10.414.AC FAN & PULLEY
10.414.AD FAN DRIVE
10.414.BE 01 VAR – 761068 STANDARD FAN BELT
10.414.BE 02 VAR – 761069 HIGH FLOW FAN BELT
10.501.AB EXHAUST SYSTEM, EGR, HEAT EXCHANGER
10.501.AE FILTER, DPF
29.000.00 SECTION INDEX – HYDROSTATIC TRANSMISSION
TABLE OF CONTENTS
29.000.00 SECTION INDEX – HYDROSTATIC TRANSMISSION
29.200.AI 01 HAND CONTROLS LINKAGE
29.200.AI 02 HANDLE MOUNTING, HAND CONTROLS
29.200.AI 03 FOOT CONTROLS MOUNTING ASSEMBLY
29.200.AI 04 HANDLE MOUNTING, FOOT CONTROLS
29.200.AI 05 HANDLE MOUNTING, E-H CONTROLS
29.200.AM 01 HAND CONTROL INTERLINK
29.200.AM 02 CONTROL DAMPENING AND CENTERING, HAND CONTROLS
29.200.AM 03 FOOT CONTROL INTERLINK, SERVO PUMP CENTERING
29.200.AM 04 CONTROL DAMPENING, FOOT CONTROLS
29.200.AN 01 PEDAL MOUNTING, FOOT CONTROLS
29.202.AJ 01 POWER TRAIN
29.202.AJ 02 AXLE, GEARBOX
29.204.AB 01 HYDROSTATIC PUMP, DRIVE LINES, MECHANICAL CONTROLS
29.204.AB 01 HYDROSTATIC PUMP, DRIVE LINES, MECHANICAL CONTROLS
29.204.AB 01 HYDROSTATIC PUMP, DRIVE LINES, MECHANICAL CONTROLS
29.204.AB 01.1 DRIVE LINES, HYDROSTATIC PUMP, MECHANICAL CONTROL, C232 (19-NOV-2015 & PRIOR)
29.204.AB 02 HYDROSTATIC PUMP, SUPPLY LINES, MECHANICAL CONTROLS
29.204.AB 02 HYDROSTATIC PUMP, SUPPLY LINES, MECHANICAL CONTROLS
29.204.AB 03 HYDROSTATIC PUMP, DRIVE LINES, E-H CONTROLS
29.204.AB 03 HYDROSTATIC PUMP, DRIVE LINES, E-H CONTROLS
29.204.AB 03 HYDROSTATIC PUMP, DRIVE LINES, E-H CONTROLS
29.204.AB 03 HYDROSTATIC PUMP, DRIVE LINES, E-H CONTROLS
29.204.AB 04 HYDROSTATIC PUMP, SUPPLY LINES, E-H CONTROLS
29.204.AB 04 HYDROSTATIC PUMP, SUPPLY LINES, E-H CONTROLS
29.204.AB 04 HYDROSTATIC PUMP, SUPPLY LINES, E-H CONTROLS
29.204.AB 04 HYDROSTATIC PUMP, SUPPLY LINES, E-H CONTROLS
29.218.AC 01 TANDEM HYDROSTATIC PUMP, 46CC, MECHANICAL CONTROL, FRONT
29.218.AC 01 TANDEM HYDROSTATIC PUMP, 46CC, MECHANICAL CONTROL, FRONT
29.218.AC 02 TANDEM HYDROSTATIC PUMP, 45CC, E-H CONTROL
29.218.AC 02 TANDEM HYDROSTATIC PUMP, 46CC, MECHANICAL CONTROL, REAR
29.218.AC 02 TANDEM HYDROSTATIC PUMP, 46CC, MECHANICAL CONTROL, REAR
29.218.AC 03 TANDEM HYDROSTATIC PUMP, 45CC, E-H CONTROL
29.218.AC 03 TANDEM HYDROSTATIC PUMP, 46CC, E-H CONTROL
TABLE OF CONTENTS
29.218.AO HYDROSTATIC PUMP, 46CC MDC BUSHED
29.218.AO 01 TANDEM HYDROSTATIC PUMP, FRONT, 46CC MDC BUSHED
29.218.AO 02 TANDEM HYDROSTATIC PUMP, FRONT, 46CC MDC BUSHED
29.218.AO 03 TANDEM HYDROSTATIC PUMP, FRONT, 46CC MDC BUSHED
29.218.AO 04 TANDEM HYDROSTATIC PUMP, 46CC MDC BUSHED
29.218.AO 05 HYDROSTATIC PUMP, 46CC MDC BUSHED
29.218.AO 06 HYDROSTATIC PUMP, 46CC MDC BUSHED
35.000.00 SECTION INDEX – HYDRAULIC SYSTEMS
35.000.00 SECTION INDEX – HYDRAULIC SYSTEMS
35.220.AA 01 STANDARD GEAR PUMP
35.220.AA 02 HIGH FLOW GEAR PUMP
35.300.AD 01 SUPPLY HYDRAULIC PLUMBING
35.300.AD 02 HYDRAULIC RETURN PLUMBING
35.300.AQ HYDRAULIC FLUID RESERVOIR
35.300.BP HYDRAULIC OIL FILTER
35.353.AC 01 BRAKE VALVE, 1 SPEED, L225
35.353.AC 01 BRAKE VALVE, MECHANICAL CONTROLS
35.353.AC 02 BRAKE VALVE, 2 SPEED, L225
35.353.AC 02 BRAKE VALVE, E-H CONTROLS
35.353.AC 03 BRAKE VALVE, E-H, L225
35.353.AC 04 BRAKE LINES, L225
35.353.AD 01 DRIVE MOTOR TRAVEL HYDRAULIC SYSTEM, MECHANICAL CONTROLS
35.353.AD 01 TRAVEL SPEED, 1 SPEED, L225
35.353.AD 02 1 SPEED DRIVE MOTOR, L225
35.353.AD 02 DRIVE MOTOR TRAVEL HYDRAULIC SYSTEM, E-H CONTROLS
35.353.AD 02 DRIVE MOTOR TRAVEL HYDRAULIC SYSTEM, E-H CONTROLS (03-OCT-2016 & NEWER)
35.353.AD 03 2 SPEED DRIVE MOTOR
35.353.AD 03 TRAVEL SPEED, 2 SPEED, L225
35.353.AD 04 2 SPEED DRIVE MOTOR, L225
35.353.AD 05 2 SPEED LINES, L225
35.353.AD 06 TRAVEL SPEED, E-H, L225
35.355.AH LOADER CONTROL VALVE, HAND CONTROLS
35.356.AV LOADER CONTROL VALVE, FOOT CONTROLS
35.357.AG 01 LOADER CONTROL VALVE, E-H CONTROLS, C232
TABLE OF CONTENTS
35.357.AG 01 LOADER CONTROL VALVE, E-H CONTROLS, L225
35.357.AG 02 LOADER CONTROL VALVE, E-H CONTROLS
35.525.AA 01 AUXILIARY CHASSIS PLUMBING, STANDARD FLOW
35.525.AA 02 AUXILIARY BOOM ARM PLUMBING, STANDARD FLOW
35.525.AA 03 AUXILIARY CHASSIS PLUMBING, HIGH FLOW
35.525.AA 04 AUXILIARY BOOM ARM PLUMBING, HIGH FLOW
35.525.AA 05 AUXILIARY CASE DRAIN PLUMBING
35.525.AH HIGH FLOW COMBINER VALVE
35.701.AX 01 LOADER VALVE PLUMBING
35.701.AX 02 BUCKET TIP LINES
35.701.AX 02 BUCKET TIP LINES, AFTER JULY, 31, 2013
35.701.AX 03 BOOM HYDR LINES
35.701.AX 04 LIFT CYLINDER LINES AFTER JULY, 31, 2013
35.701.BQ 01 NO RIDE CONTROL
35.701.BQ 02 RIDE CONTROL VALVE
35.701.BR RIDE CONTROL LINES
35.701.BU 01 NO SELF LEVELING
35.701.BU 01 NO SELF LEVELING, AFTER MAY 1, 2012
35.701.BU 02 SELF LEVELING
35.701.BU 02 SELF LEVELING, AFTER MAY 1, 2012
35.701.BU 03 SELF LEVELING VALVE
35.701.CB 01 BOOM LIFT CYLINDER, LH
35.701.CB 02 BOOM LIFT CYLINDER, RH
35.723.AA BUCKET CYLINDER
35.734.AA 01 HYDRAULIC COUPLER CHASSIS PLUMBING
35.734.AA 02 HYDRAULIC COUPLER BOOM ARM PLUMBING
35.734.AA 03 HYDRAULIC COUPLER
35.734.AA 03 HYDRAULIC COUPLER
35.734.AA 04 HYDRAULIC COUPLER CYLINDER
35.734.AC HYDRAULIC COUPLER VALVE
39.000.00 SECTION INDEX – FRAME
39.000.00 SECTION INDEX – FRAME
39.100.AB CHASSIS
39.100.AB CHASSIS
TABLE OF CONTENTS
39.140.AM COUNTERWEIGHT
39.140.AM COUNTERWEIGHT
44.000.00 SECTION INDEX – AXLE AND WHEELS
44.511.AG 01 WHEELS
44.511.AG 02 NON PNEUMATIC WHEELS
48.000.00 SECTION INDEX – SUSPENSION AND TRACKS
48.100.AE RUBBER TRACK
48.130.AN TRACK ASSY (19-NOV-2015 & PRIOR)
48.130.AN TRACK ASSY (20-NOV-2015 & NEWER)
50.000.00 SECTION INDEX – CAB CLIMATE CONTROL
50.000.00 SECTION INDEX – CAB CLIMATE CONTROL
50.100.AC 01 HEATER PLUMBING
50.100.AC 02 HEATING SYSTEM, LARGE FRAME
50.100.AK CONTROL PANEL, HEATER
50.100.AP 01 AIR CONDITIONER ASSY
50.100.AP 02 HEATER ASSY
50.100.AP 03 HVAC LARGE FRAME
50.100.AP 04 BRACKET, HVAC
50.200.AA A/C COMPRESSOR MOUNTING
50.200.AK CONDENSER ASSY
50.200.AV RECEIVER-DRYER
50.200.BY AIR CONDITIONER, PLUMBING
55.000.00 SECTION INDEX – ELECTRICAL SYSTEMS
55.000.00 SECTION INDEX – ELECTRICAL SYSTEMS
55.013.AB DIAGNOSTIC SENSORS
55.015.AB UP MOTOR ELECTRIC INSTALLATION , WIRE HARNESS
55.031.AF PARK BRAKE SWITCH
55.051.AA AIR CONDITIONER, HEATING SYSTEM, LARGE FRAME
55.100.DO STANDARD 60 AMP FUSE
55.100.DO 03 FUSE BOX #1, MECHANICAL, EH
55.100.DO 04 FUSE BOX #2, EH
55.101.AC 01 WIRE HARNESS & CONNECTOR, MECHANICAL CONTROLS
55.101.AC 02 WIRE HARNESS & CONNECTOR, MECHANICAL CONTROLS, OPEN CAB
55.101.AC 03 WIRE HARNESS & CONNECTOR, ELECTRONIC CONTROLS
TABLE OF CONTENTS
55.101.AC 04 WIRE HARNESS & CONNECTOR, ELECTRONIC CONTROLS, OPEN CAB
55.101.AC 05 CHASSIS OPTION HARNESS, C232
55.101.AC 05 CHASSIS OPTION HARNESS, L225
55.101.AC 06 REAR LIGHT HARNESS, WITHOUT TURN SIGNAL LIGHT
55.101.AC 07 REAR LIGHT HARNESS, WITH TURN SIGNAL LIGHT
55.201.AE STARTER MOTOR
55.202.AD GLOW PLUGS
55.202.AE BLOCK HEATER
55.301.AA ALTERNATOR
55.301.AA ALTERNATOR – COMPONENTS
55.301.AB ENGINE, ALTERNATOR MOUNTING
55.302.AG BATTERY – CABLES
55.302.AI 01 NO BATTERY DISCONNECT
55.302.AI 02 BATTERY DISCONNECT
55.404.AL 01 FRONT LIGHT, ASSY, WITHOUT TURN SIGNAL
55.404.AL 02 FRONT LIGHT, ASSY, WITH TURN SIGNAL
55.404.AL 03 LIGHT W/O TURN SIGNAL, RH (ALL NH)
55.404.AL 03 LIGHT W/TURN SIGNAL, RH (ALL NH)
55.404.AL 04 LIGHT W/ TURN SIGNAL, LH (AL LNH)
55.404.AL 04 LIGHT W/O TURN SIGNAL, LH (ALL NH)
55.404.BM REAR LIGHT
55.404.CL TURN SIGNAL, REAR COVER
55.405.CI LIGHT CONSOLE SWITCH
55.408.AG HORN
55.408.BC FUEL TRANSFER PUMP, SWITCH (7-JUN-2013 & PRIOR)
55.408.BL SEAT BELT HARNESS
55.418.01 01 COMMON INSTRUMENTS AND ELEC (ALL NH)
55.510.BM 03 ACCESSORIES SOCKET
55.512.BP ELECTRONIC CONTROL UNIT, GLOW PLUG
55.512.BQ 01 INSTRUMENT CLUSTER AND KEYED IGNITION, OPEN CAB
55.512.BQ 02 INSTRUMENT CLUSTER AND KEYLESS IGNITION, ENCLOSED CAB
55.512.BW 01 NO MULTIFUNCTION ELECTRICAL
55.512.BW 02 MULTIFUNCTION ELECTRICAL
55.512.CL 01 LH SUB HANDLE, HAND CONTROLS
TABLE OF CONTENTS
55.512.CL 02 RH SUB HANDLE, HAND CONTROLS
55.512.CL 03 LH SUB HANDLE, FOOT CONTROLS
55.512.CL 04 RH SUB HANDLE, FOOT CONTROLS
55.512.CL 05 LEVEL 100 HANDLE GRIPS, 1-SPEED MECHANICAL CONTROLS
55.512.CL 06 LEVEL 100 HANDLE GRIP, LH
55.512.CL 07 LEVEL 100 HANDLE GRIP, RH
55.512.CL 08 LEVEL 200 HANDLE GRIPS, 2-SPEED MECHANICAL CONTROLS, W/O MULTI-FUNCTION
ELECTRICAL CONTROL
55.512.CL 09 LEVEL 200 HANDLE GRIP, LH
55.512.CL 10 LEVEL 200 HANDLE GRIP, RH
55.512.CL 11 LEVEL 300 HANDLE GRIPS, 2-SPEED MECHANICAL CONTROLS, W/ MULTI-FUNCTION ELECTRICAL
CONTROL
55.512.CL 12 LEVEL 300 HANDLE GRIP, LH
55.512.CL 13 LEVEL 300 HANDLE GRIP, RH
55.512.CL 14 E-H CONTROLS, SUB HANDLES
55.512.CL 15 LEVEL 250 HANDLE GRIPS, E-H CONTROLS, W/O MULTI-FUNCTION ELECTRICAL CONTROL
55.512.CL 16 LEVEL 250 HANDLE GRIP, LH, 2-SPEED
55.512.CL 17 LEVEL 250 HANDLE GRIP, RH
55.512.CL 18 LEVEL 350 HANDLE GRIPS, E-H CONTROLS, W/ MULTI-FUNCTION ELECTRICAL CONTROL
55.512.CL 19 LEVEL 350 HANDLE GRIP, LH
55.512.CL 20 LEVEL 350 HANDLE GRIP, RH
55.518.AT 01 WINDSHIELD WASHER RESERVOIR ASSY
55.518.AT 02 WINDSHIELD WASH RESERVOIR
55.640.AG ELECTRONIC INJECTION , MODULE
55.991.AA ELECTRONIC CONTROL UNIT, TELEMATICS
55.991.AE TELEMATICS
82.000.00 SECTION INDEX – FRONT LOADER
82.000.00 SECTION INDEX – FRONT LOADER
82.100.AG COUPLER
82.100.AG COUPLER
82.100.AG 01 SERVICE FRAME, COUPLER
82.100.AG 01 SERVICE FRAME, COUPLER
82.100.AG 02 COUPLER, 25-NOV-2013 AND NEWER
82.100.AH BOOM LOCK
82.300.AC 01 MANUAL COUPLER
TABLE OF CONTENTS
82.300.AN 01 BUCKET, 72″, DIRT AND FOUNDRY, GRAY
82.300.AN 02 BUCKET, 72″, LOW PROFILE, GRAY
82.300.AN 03 BUCKET, 72″, EXTENDED LOW PROFILE, GRAY
82.300.AN 09 BUCKET, 72″, LIGHT MATERIAL, GRAY
82.300.AN 09 BUCKET, 78″, DIRT AND FOUNDRY, GRAY
82.300.AN 10 BUCKET, 72″, HEAVY DUTY DIRT, GREY
82.300.AN 12 BUCKET SPILL GUARD, 78″ BUCKET
82.300.AN 12 BUCKET, 72″, SLURRY, GREY
82.300.AN 16 BUCKET, 78″, HEAVY DUTY DIRT, GREY
82.300.AN 22 BUCKET, 78″, EXTENDED LOW PROFILE, GRAY
82.300.AN 25 BUCKET, 84″, HEAVY DUTY DIRT, GREY
82.300.AN 26 BUCKET, 84″, EXTENDED LOW PROFILE, GRAY
82.300.AN 27 BUCKET, 84″, LIGHT MATERIAL, GRAY
82.300.AN 28 BUCKET, 84″, SLURRY, GREY
84.910.AA BOOM
88.090.010 KIT, TIER 4 HAND CONTROLS
88.100.05 DIA KIT, FIRE EXTINGUISHER
88.100.090 06 DIA KIT, INTERIOR MIRROR
88.100.10 01 DIA KIT, ASPIRATOR
88.100.10 02 DIA KIT, RADIATOR DEBRIS
88.100.29 01 DIA KIT, E-H HYDROSTATIC PUMP, DRIVE LINES UPGRADE
88.100.29 02 DIA KIT, E-H HYDROSTATIC PUMP DRIVE LINES UPGRADE (12-JAN-2017 & NEWER)
88.100.29 03 DIA KIT, E-H W/ EHF HYDROSTATIC PUMP, DRIVE LINES UPGRADE
88.100.29 04 DIA KIT, MECHANICAL HYDROSTATIC PUMP, DRIVE LINES UPGRADE
88.100.29 05 DIA KIT, MECHANICAL HYDROSTATIC PUMP DRIVE LINES UPGRADE (12-JAN-2017 & NEWER)
88.100.35 01 DIA KIT, RIDE CONTROL MED – LRG
88.100.35 03 DIA KIT, CYLINDER GUARD
88.100.35 05 DIA KIT, FOOT CONTROLS, SERVO
88.100.35 08 DIA KIT, SELF LEVEL
88.100.35 09 DIA KIT, HYDRAULIC COUPLER – VERTICAL
88.100.35 10 DIA KIT, HIGH FLOW AUX 36.6/20.4CC
88.100.35 11 DIA KIT, 2ND FRONT HYDRAULIC AUXILIARY, VERTICAL BOOMS
88.100.35 13 DIA KIT, LRG FRM HAND CONTROLS, SERVO
88.100.35 14 DIA KIT, HAND CONTROLS
TABLE OF CONTENTS
88.100.35 15 DIA KIT, 2ND FRONT HYDRAULIC AUXILIARY
88.100.35 60 DIA KIT, LARGE FRAME HAND CONTROLS
88.100.37 DIA KIT, DRAWBAR ATTACHMENT
88.100.39 01 DIA KIT, COUNTERWEIGHT LFW NH
88.100.39 02 DIA KIT, COUNTERWEIGHT LFT NH
88.100.39 03 DIA KIT, ROPS SERVICE FRAME
88.100.39 04 DIA KIT, 4 POINT LIFT HOOK
88.100.39 07 DIA KIT, FRONT COUNTERWEIGHT
88.100.48 DIA KIT, TRACK COVERS, LARGE FRAME (C232,C238)
88.100.50 01 DIA KIT, COMPLETE HEAT
88.100.50 02 DIA KIT, COMPLETE HVAC
88.100.50 02 DIA KIT, HEATER COMPONENTS
88.100.50 04 DIA KIT, F5C HVAC HOSE T4
88.100.50 05 DIA KIT, F5C HEAT HOSES
88.100.55 01 DIA KIT, BEACON
88.100.55 02 DIA KIT, STROBE LIGHT
88.100.55 03 DIA KIT, RADIO
88.100.55 04 DIA KIT, SIDE LAMP
88.100.55 05 DIA KIT, TURN SIGNAL, LARGE FRAME
88.100.55 06 DIA KIT, ROAD LIGHTS
88.100.55 06 DIA KIT, ROAD LIGHTS
88.100.55 07 DIA KIT, BATTERY DISCONNECT
88.100.55 08 DIA KIT, HAND CONTROLS, SERVO
88.100.55 09 DIA KIT, HANDLE 200, LH GRIP, MECHANICAL CONTROLS
88.100.55 10 DIA KIT, HANDLE 300, LH GRIP, NO 2ND AUXILIARY, MECHANICAL CONTROLS
88.100.55 11 DIA KIT, HANDLE 300, RH GRIP, MECHANICAL CONTROLS
88.100.55 12 DIA KIT, HANDLE 350, LH GRIP, NO 2ND AUXILIARY, E-H CONTROLS
88.100.55 13 DIA KIT, HANDLE 350, RH GRIP, E-H CONTROLS
88.100.55 14 DIA KIT, HANDLE 400, LH GRIP, 2ND AUXILIARY, MECHANICAL CONTROLS
88.100.55 15 DIA KIT, HANDLE 400, RH GRIP, MECHANICAL CONTROLS
88.100.55 16 DIA KIT, HANDLE 450, LH GRIP, 2ND AUXILIARY, E-H CONTROLS
88.100.55 17 DIA KIT, MULTIFUNCTION ELECTRICAL, EH & MECH CONTROLS
88.100.55 19 DIA KIT, CHASSIS OPTION HARNESS, MECHANICAL CONTROLS
88.100.55 20 DIA KIT, WIDE BUCKET EU LIGHTS
TABLE OF CONTENTS
88.100.55 21 DIA KIT, BLOCK HEATER 220V (ROW)
88.100.55 21 DIA KIT, ITALY SPECIFIC PARTS
88.100.55 22 DIA KIT – RUSSIA SPECIFIC PARTS
88.100.55 23 DIA KIT, BLOCK HEATER 120V (NA)
88.100.55 25 DIA KIT, TELEMATICS
88.100.55 44 DIA KIT, LH HANDLE GRIP UPGRADE
88.100.55 45 DIA KIT, RH HANDLE GRIP UPGRADE
88.100.55 46 DIA KIT, LH HANDLE GRIP MOUNTING
88.100.55 47 DIA KIT, RH HANDLE GRIP MOUNTING
88.100.82 KIT, BOOM
88.100.82 01 DIA KIT, COUPLER CROSS TUBE REINFORCEMENT
88.100.82 02 DIA KIT, COUPLER CROSS TUBE REINFORCEMENT
88.100.82 03 DIA KIT, RH BOOM LINK
88.100.82 04 DIA KIT, LH BOOM LINK
88.100.82 05 DIA KIT, BUCKET BOLT- ON TOOTH
88.100.82 07 DIA KIT, BUCKET SPILL GUARD, 84″
88.100.82 08 DIA KIT, BOLT ON CUTTING EDGE, 72″ BUCKET
88.100.82 09 DIA KIT, BUCKET SPILL GUARD, 72″
88.100.82 10 DIA KIT, BOLT ON CUTTING EDGE, 78″ BUCKET
88.100.88 01 DIA KIT, SINGLE POINT LIFT HOOK, VERTICAL BOOMS
88.100.88 09 DIA KIT, BOLT ON CUTTING EDGE, 84″ BUCKET
88.100.89 01 DIA KIT, PALLET FORK 48 TINES
88.100.90 01 DIA KIT, 3 POINT SEAT BELT
88.100.90 02 DIA KIT, CAB SIDE WINDOW
88.100.90 03 DIA KIT, GLASS FRONT DOOR
88.100.90 04 DIA KIT, DEMO FRONT DOOR
88.100.90 05 DIA KIT, DEMO REAR DOOR
88.100.90 06 DIA KIT, FOPS LEVEL 2 MODIFICATIONS
88.100.90 07 DIA KIT, INTERIOR TRIM NH
88.100.90 08 DIA KIT, DEBRIS SOFT PARTS
88.100.90 08 DIA KIT, GLASS FRONT DOOR
88.100.90 09 DIA KIT, INTERIOR TRIM NH EURO
88.100.90 10 DIA KIT, INTERIOR TRIM NH
88.100.90 11 DIA KIT, DEBRIS SOFT PARTS
TABLE OF CONTENTS
88.100.90 12 DIA KIT, DEBRIS HARD PARTS WITH SEALS
88.100.90 13 DIA KIT, ARMRESTS (ALL NH)
88.100.90 14 DIA KIT, ARMRESTS (ALL NH)
88.100.90 15 DIA KIT, MIRROR
88.100.90 19 DIA KIT, FENDER EXTENSIONS, LRG (NH)
88.100.90 20 DIA KIT, HOODS AND COVERS
88.100.90 21 DIA KIT, CAB, SEAL, SIDES
88.100.90 22 DIA KIT, CAB LOCK
88.100.90 23 DIA KIT, LAP BAR
88.100.90 24 DIA KIT, CAB SIDE WINDOW
88.100.90 25 DIA KIT HEAVY DUTY REAR DOOR
88.100.90 26 DIA KIT, HEAVY DUTY REAR DOOR
88.100.90 32 KIT, CAB SIDE WINDOWS
88.100.90 41 DIA KIT, HOODS & COVERS
88.100.90 28 DIA KIT, SINGLE POINT LIFT HOOK
90.000.00 SECTION INDEX – PLATFORM, CAB, BODYWORK AND DECALS
90.000.00 SECTION INDEX – PLATFORM, CAB, BODYWORK AND DECALS
90.100.AG 01 REAR HOOD AND CHASSIS ACCESS COVERS
90.100.AG 01 REAR HOOD AND CHASSIS ACCESS COVERS
90.100.AG 02 REAR HOOD AND CHASSIS ACCESS COVERS
90.100.AG 02 REAR HOOD AND CHASSIS ACCESS COVERS, BSN NGM412736
90.100.AU HOOD SPRING
90.100.BE REAR DOOR
90.100.BI REAR HOOD AND CHASSIS ACCESS COVERS
90.100.BI REAR HOOD AND CHASSIS ACCESS COVERS
90.100.BI 01 REAR HOOD AND CHASSIS ACCESS COVERS AFTER JAN 28, 2014
90.100.BI 01 REAR HOOD AND CHASSIS ACCESS COVERS AFTER JAN 28, 2014
90.102.AM FAN GUARD
90.105.CA ENGINE COVERS
90.105.CI REAR COVERS – NA, NO EHF
90.105.CU ENGINE SOUNDPROOFING
90.108.AA 01 DECALS, MODEL
90.108.AA 01 DECALS, MODEL
90.108.AA 02 DECALS
TABLE OF CONTENTS
90.108.AA 03 DECALS
90.108.AA 04 DECALS
90.108.AA 04 DECALS
90.108.AA 06 DECALS, NO HVAC
90.108.AA 07 DECALS, FOOT, CONTROLS
90.108.AA 08 DECALS, HAND, CONTROLS
90.108.AC CANADA SPECIFIC DECAL
90.110.AV 01 LH, SIDE SCREEN, SERVICE KIT
90.110.AV 02 RH, SIDE SCREEN, SERVICE KIT
90.116.AO LOADER ARM STOP, 40MM STOP
90.116.AO 01 LOADER STOP, 63MM, 12″ TIRES
90.116.AO 02 LOADER ARM STOP, 40MM STOP, 14″ TIRE
90.120.AD 01 SEAT, NON-SUSPENSION, MOUNTING
90.120.AD 02 SEAT, NON-SUSPENSION, MOUNTING (03-OCT-2016 & NEWER)
90.120.AD 03 SEAT, NON-SUSPENSION
90.120.AD 04 SEAT, NON-SUSPENSION (03-OCT-2016 & NEWER)
90.120.AD 05 SEAT, MECHANICAL SUSPENSION, MOUNTING
90.120.AD 06 SEAT, MECHANICAL SUSPENSION, MOUNTING (03-OCT-2016 & NEWER)
90.120.AD 07 MECHANICAL SUSPENSION SEAT
90.120.AD 08 SEAT, MECHANICAL SUSPENSION (03-OCT-2016 & NEWER)
90.124.AE 01 SEAT, AIR SUSPENSION, MOUNTING
90.124.AE 02 SEAT, AIR SUSPENSION, MOUNTING (03-OCT-2016 & NEWER)
90.124.AE 03 SEAT, AIR SUSPENSION
90.124.AE 04 SEAT, AIR SUSPENSION (03-OCT-2016 & NEWER)
90.150.AB CAB
90.150.AD CAB SEALING STRIP, REAR
90.151.AD 01 SEAT BELT, 2″ LAP BELT
90.151.AD 02 SEAT BELT, 3 PT, LAP AND SHOULDER BELT
90.151.AD 03 SEAT BELT, 3″ LAP BELT, SERVICE KIT
90.151.ADA 02 SEAT BELT, 3 PT, LAP AND SHOULDER BELT
90.154.010 01 GLASS DOOR MOUNTING COMPONENTS (1-FEB-2013 & PRIOR)
90.154.010 02 GLASS DOOR ASSY COMPONENTS (1-FEB-2013 & PRIOR)
90.154.010 03 GLASS DOOR MOUNTING COMPONENTS (2-FEB-2013 & NEWER)
90.154.010 04 GLASS DOOR ASSY COMPONENTS (2-FEB-2013 & NEWER)
TABLE OF CONTENTS
90.154.020 01 DEMO DOOR MOUNTING COMPONENTS (1-FEB-2013 & PRIOR)
90.154.020 02 DEMO DOOR ASSY COMPONENTS (1-FEB-2013 & PRIOR)
90.154.020 03 DEMO DOOR MOUNTING COMPONENTS (2-FEB-2013 & NEWER)
90.154.020 04 DEMO DOOR ASSY COMPONENTS (2-FEB-2013 & NEWER)
90.154.020 05 LH RH WINDOW KIT
90.156.AB REAR WINDOW, NA
90.156.AK 01 UPPER WINDOW
90.156.AZ 01 SIDE WINDOW ASSY
90.156.AZ 02 LH CAB WINDOW
90.156.AZ 02 SIDE WINDOW ASSY, ASN NJM442820
90.156.AZ 03 RH CAB WINDOW
90.160.AF CAB HARNESS SEAL
90.160.AM FUSE COVER ASSY AND CUP HOLDER
90.160.AR 01 FLOOR MAT, MECHANICAL HAND CONTROL
90.160.AR 02 FLOOR MAT, MECHANICAL FOOT CONTROLS
90.160.AR 03 FLOOR MAT, E-H CONTROLS
90.160.AS 01 FLOOR PLATE, HAND OR E-H CONTROLS
90.160.AS 02 FLOOR PLATE, FOOT CONTROLS
90.160.AX 01 CAB HEADLINER, NO RADIO
90.160.AX 02 CAB HEADLINER, WITH RADIO
90.160.CK 01 TRIM, OPEN CAB
90.160.CK 02 TRIM INTERIOR
90.160.CK 03 ENCLOSED CAB TRIM
95.002.BBT ADAPTER, SSL ATTACHMENT BLANK, L225
95.002.BBW ADAPTER, SSL ATTACHMENT BLANK, C232
95.004.BBT AUGER DRIVE, L225
95.004.BBW AUGER DRIVE, C232
95.006.BBT AUTO RAKE, L225
95.006.BBW AUTO RAKE, C232
95.008.BBU BACKHOES, L225
95.008.BBX BACKHOES, C232
95.010.BBT BALE HANDLER, L225
95.010.BBW BALE HANDLER, C232
95.012.BBT BALE SPEAR, L225
TABLE OF CONTENTS
95.012.BBW BALE SPEAR, C232
95.016.BBT ANGLE BROOM, L225
95.016.BBW ANGLE BROOM, C232
95.016.DDT HOPPER BROOM, L225
95.016.DDW HOPPER BROOM, C232
95.016.FFT PICK-UP BROOM, L225
95.016.FFW PICK-UP BROOM, C232
95.018.DDP 4 X 1 BUCKET (CONSTRUCTION), L225
95.018.DDS 4 X 1 BUCKET (CONSTRUCTION), C232
95.018.FFT POWER SIDE DISCHARGE BUCKETS, L225
95.018.FFW POWER SIDE DISCHARGE BUCKETS, C232
95.022.BBP CHIPPER, L225
95.022.BBS CHIPPER, C232
95.024.BBN COLD PLANERS, HIGH FLOW, L225
95.024.BBR COLD PLANERS, HIGH FLOW, C232
95.024.DDT COLD PLANERS, STANDARD FLOW, L225
95.024.DDW COLD PLANERS, STANDARD FLOW, C232
95.026.BBT CONCRETE BUCKET, L225
95.026.BBW CONCRETE BUCKET, C232
95.028.BBT CONCRETE CLAW, L225
95.028.BBW CONCRETE CLAW, C232
95.032.BBT DOZER BLADES, L225
95.032.BBW DOZER BLADES, C232
95.034.BBT GRADER RAKES, L225
95.034.BBW GRADER RAKES, C232
95.036.BBN GRAPPLES, BRUSH, CONSTRUCTION, L225
95.036.BBR GRAPPLES, BRUSH, CONSTRUCTION, C232
95.036.EET GRAPPLE, LOG, L225
95.036.EEW GRAPPLE, LOG, C232
95.036.GGL GRAPPLE, SCRAP, CONSTRUCTION, L225
95.036.GGP GRAPPLE, SCRAP, CONSTRUCTION, C232
95.042.BBT HARLEY POWER BOX RAKE, L225
95.042.BBW HARLEY POWER BOX RAKE, C232
95.044.BBT HYDRAULIC HAMMERS, L225
TABLE OF CONTENTS
95.044.BBW HYDRAULIC HAMMERS, C232
95.048.BBT LIFT BOOM, L225
95.048.BBW LIFT BOOM, C232
95.050.BBT LOAD MONITORS, L225
95.050.BBW LOAD MONITORS, C232
95.052.BBT MANURE FORK & MANURE FORK WITH GRAPPLE, L225
95.052.BBW MANURE FORK & MANURE FORK WITH GRAPPLE, C232
95.054.BBT MANURE SCRAPERS, L225
95.054.BBW MANURE SCRAPERS, C232
95.088.SPA SNOW PUSHER ATTACHMENT, 10.5FT
95.088.SPA SNOW PUSHER ATTACHMENT, 8FT
95.088.SPA 01 SNOW PUSHER ATTACHMENT, HEAVY DUTY MOLDBOARD COMPONENTS
95.088.SPA 02 SNOW PUSHER ATTACHMENT, SIDE PANEL & MOLDBOARD ATTACHING HARDWARE
95.089.00 ATTACHMENT, HYD POS FORK-NURSERY SLEEVES
VIDEO PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the same manual used by the DEALERSHIPS to SERVICE your vehicle.
- The manual can be all yours – Once payment is complete, you will be taken to the download page from where you can download the manual. All in 2-5 minutes time!!
- Need any other service / repair / parts manual, please feel free to contact us at heydownloadss @gmail.com . We may surprise you with a nice offer
S.V
