New Holland Ford L-779 Skid-Steer Loader Service Parts Catalog Manual 05077912 – PDF DOWNLOAD
FILE DETAILS:
New Holland Ford L-779 Skid-Steer Loader Service Parts Catalog Manual 05077912 – PDF DOWNLOAD
Language : English
Pages : 174
Downloadable : Yes
File Type : PDF
Size: 9.31 MB

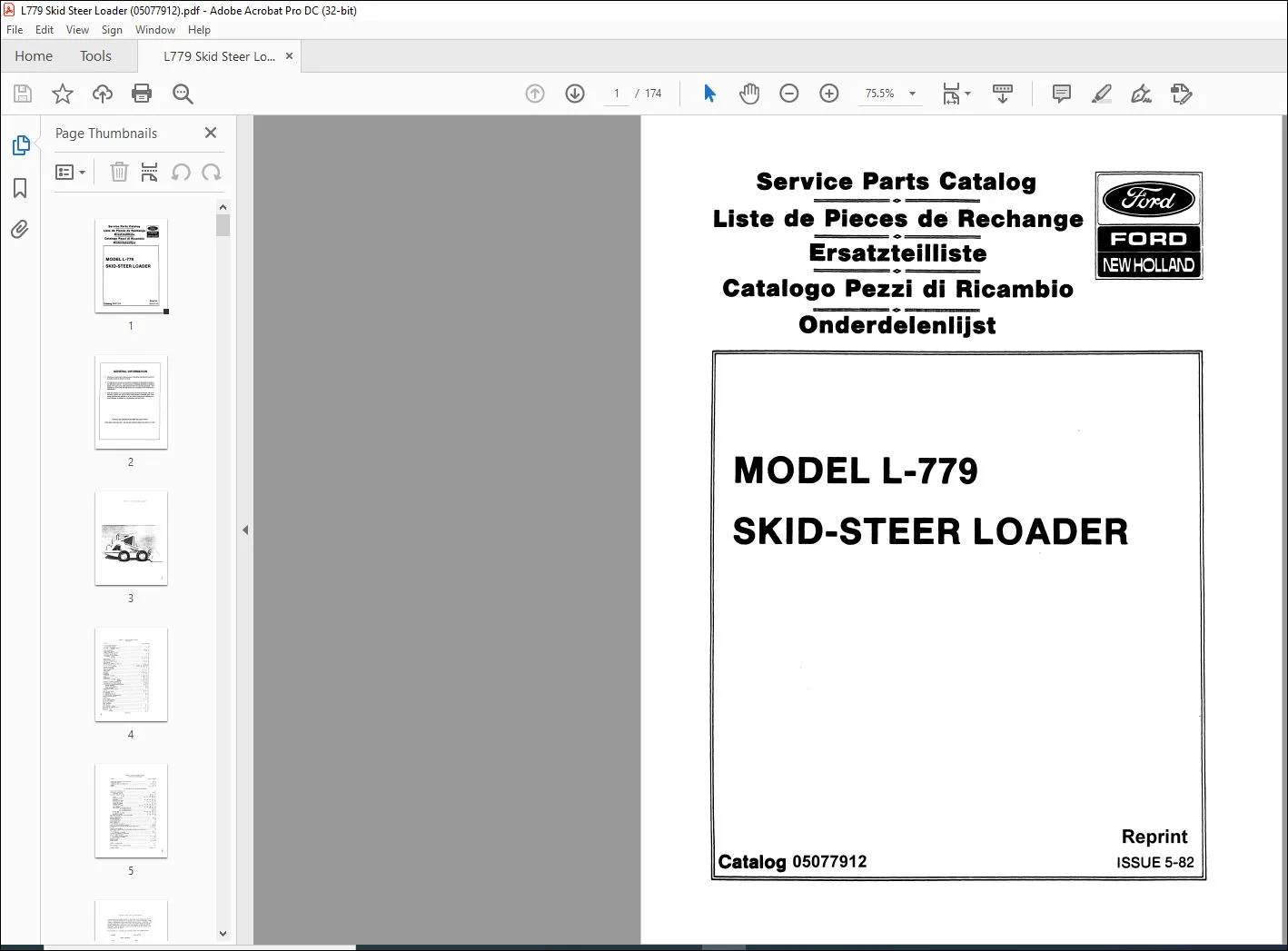

IMAGES PREVIEW OF THE MANUAL:

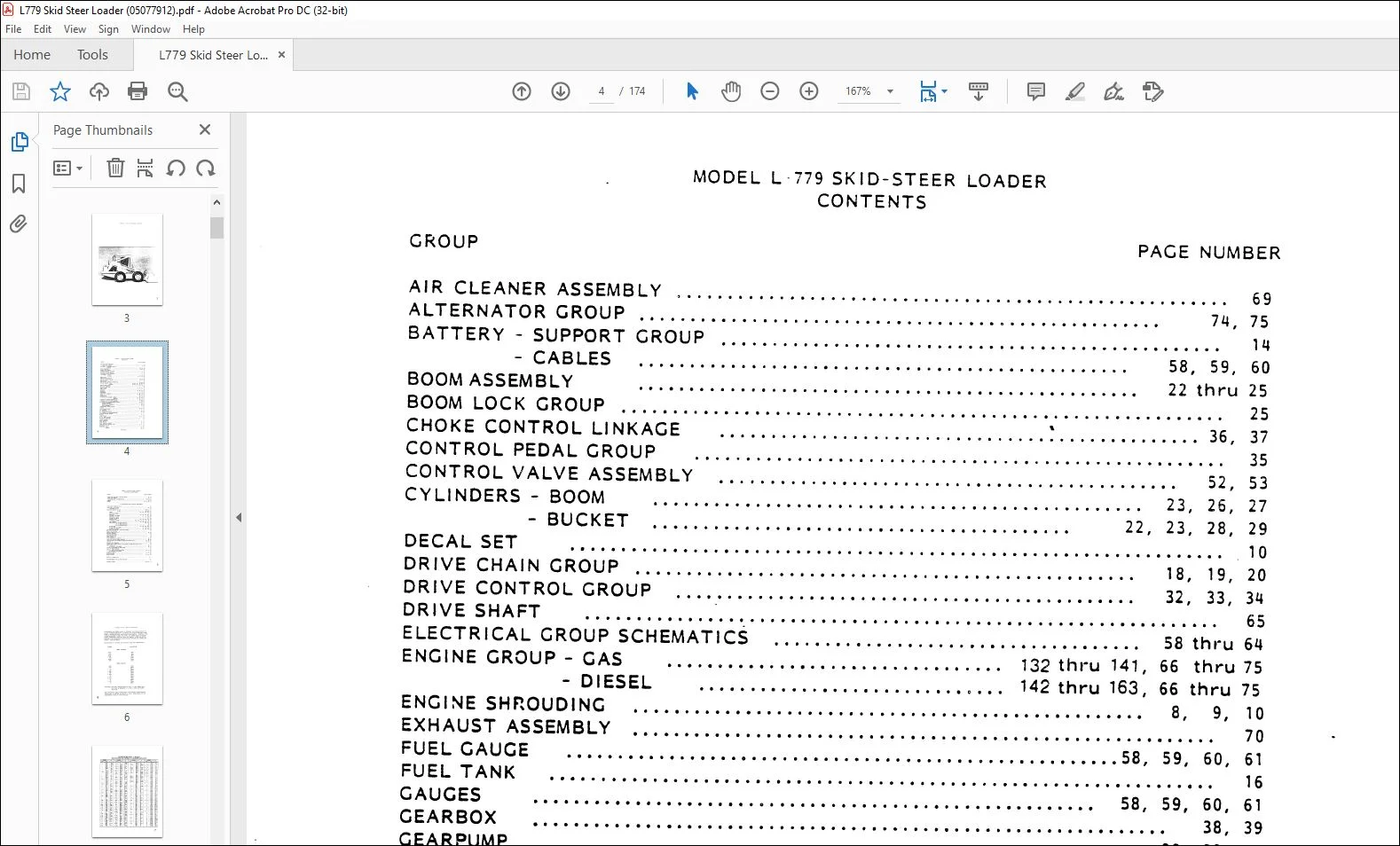

TABLE OF CONTENTS:
New Holland Ford L-779 Skid-Steer Loader Service Parts Catalog Manual 05077912 – PDF DOWNLOAD
AIR CLEANER ASSEMBLY , 69
ALTERNATOR GROUP 74, 75
BATTERY – SUPPORT GROUP 14
– CABLES 58, 59, 60
BOOM ASSEMBLY 22 thru 25
BOOM LOCK GROUP 25
CHOKE CONTROL LINKAGE ‘ 36, 37
CONTROL PEDAL GROUP 35
CONTROL VALVE ASSEMBLY 52, 53
CYLINDERS – BOOM 23, 26, 27
– BUCKET 22, 23, 28, 29
DECAL SET 10
DRIVE CHAIN GROUP 18, 19, 20
DRIVE CONTROL GROUP 32, 33, 34
DRIVE SHAFT 65
ELECTRICAL GROUP SCHEMATICS 58 thru 64
ENGINE GROUP – GAS 132 thru 141, 66 thru 75
– DIESEL 142 thru 163, 66 thru 75
ENGi NE SHF’:OUDING 8, 9, 10
EXHAUST ASSEMBLY 70
FUEL GAUGE 58, 59, 60, 61
FUEL TANK , 16
GAUGES 58, 59, 60, 61
GEARBOX 38, 39
GEARPUMP 38, 39, 46
GOVERNOR, PIERCE 66, 68, 72, 73
HORN 62, 63, 64
HOURMETER 58, 59, 60
HYDRAULIC CYLINDER – BOOM 22, 23, 26, 27
– BUCKET 22, 23, 28, 29
HYDRAULIC GROUP SCHEMATICS 46 thru 57
HYDRAULIC OIL FILTER ASSEMBLY 54, 55
HYDROSTATIC TRANSMISSION GROUP 38 thru 45
MOTOR ASSEMBLY 40, 41
BACKPLATE ASSEMBLY 42, 43
PUMP ASSEMBLY 44, 45
INSTRUMENT PANEL GROUP 61
LIGHTS · 62, 63, 64

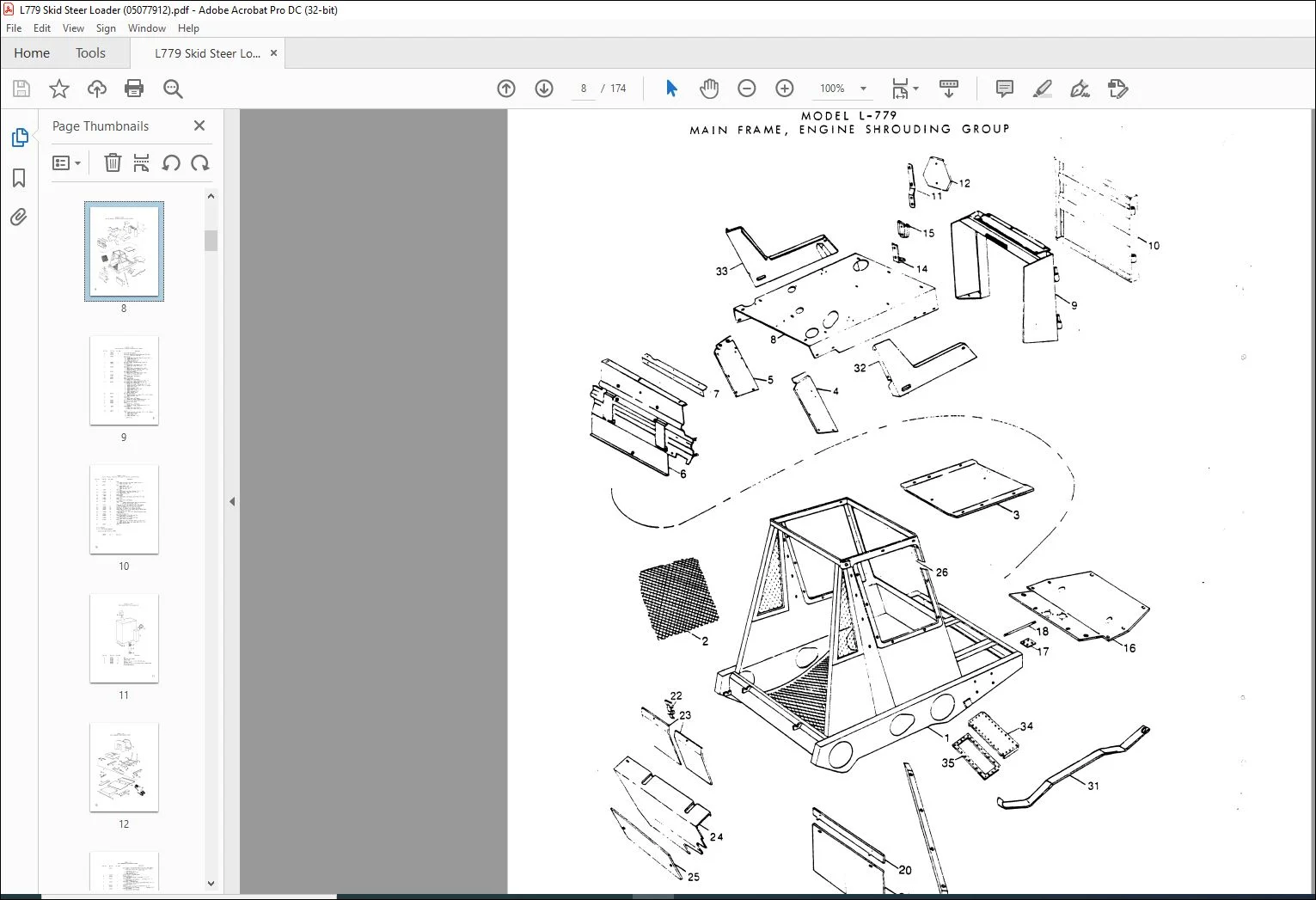

MAIN FRAME: GROUP 8, 9, 10
OIL COOLER 54, 55
OIL PRESSURE SWITCH 58, 59
OIL RESERVOIR, SUPPLEMENTARY 11
PARKING BRAKE GROUP 30, 31
PEDALS , 35
PUMP, GEAR 38, 39, 46
P T O DRIVE SHAFT 65
RADIATOR ASSEMBLY 71
RELIEF VALVE , 51
SEAT ASSEMBLY 12, 13
SEAT BELTS 12, 13
SEAT SUPPORT GROUP 12, 13
SLOW-MOVING VEHICLE SIGN 8, 9, 10
SOLENOID VALVE 57
ST ARTER – GAS 58, 59
– DIESEL 58, 59
CONTINUE
GROUP
MODEL L-779 SKID-STEER LOADER
CONTENTS (CONTINUED)
PAGE NUMBER
THROTTLE CONTROL LINKAGE GROUP 36, 37
TIRES AND TUBES 18, 19
TRANSMISSIONS, HYDROSTATIC 38 thru 45
WHEELS 18, 19
WIPER 62, 63, 64, 79
ATTACHMENTS AND OPTIONAL EQUIPMENT
AUXILIARY HYDRAULIC KIT 82
AUXILIARY VALVE KIT 80, 81
-CONTROL VALVE 81
BACKHOE GROUP – D-100 , 98 thru 115
D-130 116 thru 131
-BOOM 104, 105, 106, 120, 121
-BOOM CYLINDER 111, 124
-BUCKETS 104, 105, 106, 120, 121
-BUCKET CYLINDER 111, 125
-CONTROL VALVE 114, 115, 126, 127
-CROWD CYLINDER 111, 124
-DIPPER STICK 104, 105, 106, 120, 121
-HYDRAULIC LINES 108, 109, 110, 122, 123, 128, 129
-MAIN FRAME 104, 105, 106, 118, 119
-MOUNTING-(D-100 BOOM MOUNT) 100, 101, 102
-(0-100 FRAME MOUNT) : 98, 99
-(0-130 FRAME MOUNT) 116, 117
-STABLIZER 104, 105, 106, 118, 119
-STABLIZER CYLINDER 112, 128, 129, 131
-SWING CYLINDER 113, 128, 129, 130
BATTERY HEATER KIT (GAS AND DIESEL) · 77
BELLY PAN BUNDLE 77
BOOM HYDRAULIC KIT 84, 85
BUCKET BUNDLE 96
CAB DOOR BUNDLE 78
COLD START KIT 76
DIRT TOOTH KIT 93
FLOW CONTROL VALVE KIT 94, 95
HIGH LIFT PALLET FORK BUNDLE 88, 89
HORN CROUP (AVAILABLE AS SERVICE PARTS ONLY) 62, 63, 64
LIGHTS 62, 63, 64
PALLET FORK BUNDLE 83
REMOVABLE ROOF CROUP (AVAILABLE AS SERVICE PARTS ONLY) 15
SELF LEVEL KIT 86, 87
-HYDRAULIC CYLINDER 86, 87
TOTALLY ENCLOSED ALTERNATOR ; 75
UTILITY FORK BUNDLE 93
UTILITY FORK GRAPPLE BUNDLE 90, 91, 92
-HYDRAULIC CYLINDER 92
WARN INC LIGHTS 62, 63, 64
WI PER BUNDLE 79
WORK LIGHTS 62, 63, 64
METRIC INFORMATION 6, 7
RECOMMENDED INITIAL PARTS STOCK 164
NUMERIC INDEX 165 thru 173
VIDEO PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the SAME manual used by the dealers to troubleshoot any faults in your vehicle. This can be yours in 2 minutes after the payment is made.
- Contact us at [email protected] should you have any queries before your purchase or that you need any other service / repair / parts operators manual.
S.V
