LS Tractor XR 3000 Series Parts Manual – PDF DOWNLOAD
FILE DETAILS:
LS Tractor XR 3000 Series Parts Manual – PDF DOWNLOAD
Language : English
Pages : 269
Downloadable : Yes
File Type : PDF
Size: 8.33 MB
IMAGES PREVIEW OF THE MANUAL:

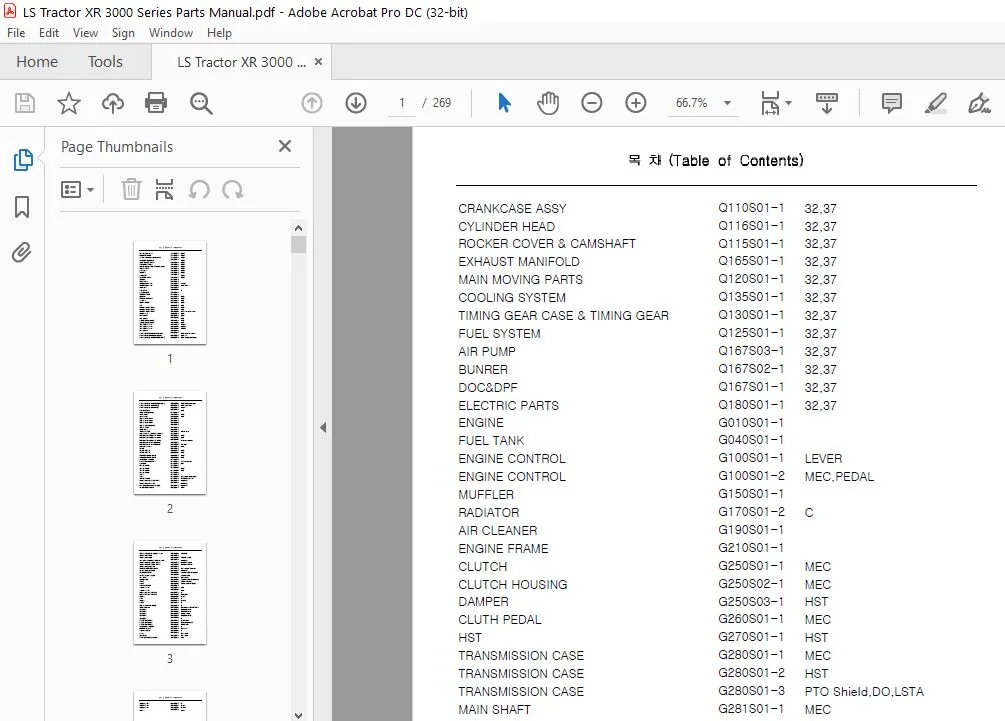

TABLE OF CONTENTS:
LS Tractor XR 3000 Series Parts Manual – PDF DOWNLOAD

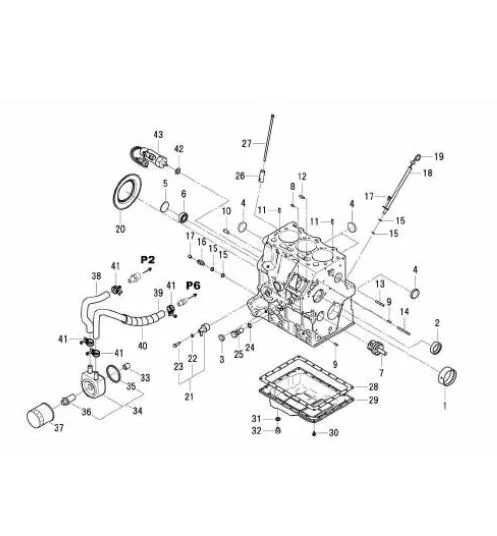

CRANKCASE ASSY Q110S01-1 3 2 , 3 7
CYLINDER HEAD Q116S01-1 3 2 , 3 7
ROCKER COVER & CAMSHAFT Q115S01-1 3 2 , 3 7
EXHAUST MANIFOLD Q165S01-1 3 2 , 3 7
MAIN MOVING PARTS Q120S01-1 3 2 , 3 7
COOLING SYSTEM Q135S01-1 3 2 , 3 7
TIMING GEAR CASE & TIMING GEAR Q130S01-1 3 2 , 3 7
FUEL SYSTEM Q125S01-1 3 2 , 3 7
AIR PUMP Q167S03-1 3 2 , 3 7
BUNRER Q167S02-1 3 2 , 3 7
DOC&DPF Q167S01-1 3 2 , 3 7
ELECTRIC PARTS Q180S01-1 3 2 , 3 7
ENGINE G010S01-1
FUEL TANK G040S01-1
ENGINE CONTROL G100S01-1 L E V E R
ENGINE CONTROL G100S01-2 M E C , P E D A L
MUFFLER G150S01-1
RADIATOR G170S01-2 C
AIR CLEANER G190S01-1
ENGINE FRAME G210S01-1
CLUTCH G250S01-1 M E C
CLUTCH HOUSING G250S02-1 M E C
DAMPER G250S03-1 H S T
CLUTH PEDAL G260S01-1 M E C
HST G270S01-1 H S T

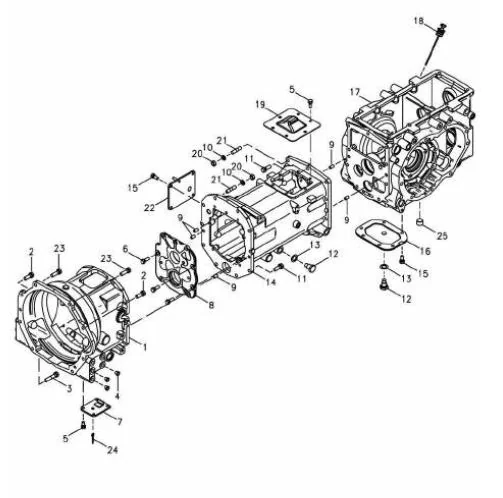

TRANSMISSION CASE G280S01-1 M E C

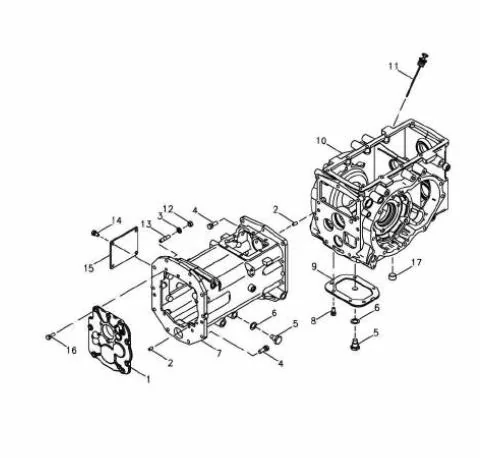

TRANSMISSION CASE G280S01-2 H S T
TRANSMISSION CASE G280S01-3 P T O S h i e l d , D O , L S TA
MAIN SHAFT G281S01-1 M E C
PTO SHAFT G283S01-1 M E C
PTO SHAFT G283S01-2 H S T
RANGE GEAR SHAFT G285S01-1 M E C
RANGE GEAR SHAFT G285S01-2 H S T
PTO DRIVE SHAFT G287S01-1 P T O / 1
PTO DRIVE SHAFT G287S01-2 M / P T O
PTO DRIVE SHAFT G287S01-3 M / P T O
4WD SHAFT G288S01-1
SHIFT LEVER&FORK(MAIN GEAR) G290S02-1 M E C , M a i n g e a r l e ver
SHIFT LEVER&FORK(F/R GEAR) G290S03-1 M E C , F / R
SHIFT LEVER & FORK(RANGE GEAR) G291S01-1 M E C , R a n g e s h if t lever
SHIFT LEVER & FORK(RANGE GEAR) G291S01-2 H S T , R a n g e s h i f t lever
SHIFT LEVER & FORK(4WD) G291S02-1 M E C , 4 W D l e v e r

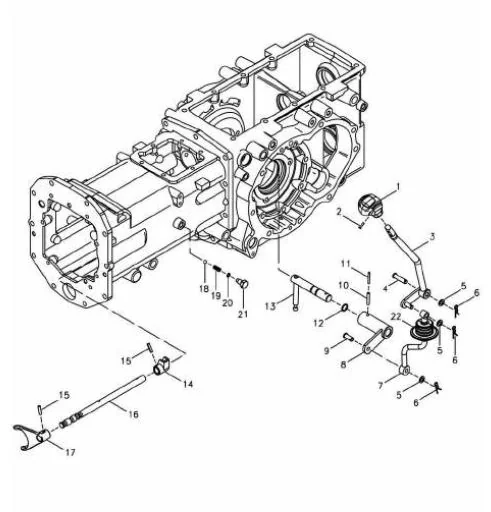

SHIFT LEVER & FORK(PTO) G291S03-1 P T O / 1
HST CONTROL G292S01-1 H S T
REAR DIFFERENTIAL G310S01-1
DIFF-LOCK G320S01-1 M E C
DIFF-LOCK G320S01-2 H S T
FRONT AXLE ASSY G400S01-1
FRONT AXLE CASE G400S02-1
FRONT AXLE CASE G400S02-2
FRONT DIFFERENTIAL G400S03-1
FRONT DRIVE G400S04-1
REAR AXLE G480S01-1
WHEEL & TIRE G490S01-1 N O – W H E E L

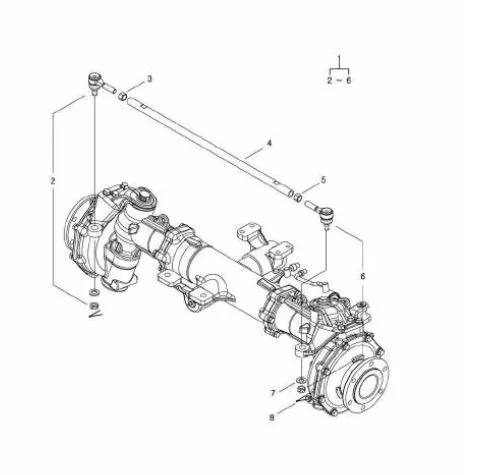

TIE-ROD & STEERING CYLINDER G610S01-1
STEERING CYLINDER & LINES G630S01-1 M E C
STEERING CYLINDER & LINES G630S01-2 H S T
STEERING CYLINDER & LINES G630S01-3 S t e e r i n g c y li n d e r
STEERING WHEEL & COLUMN G630S02-1
STEERING WHEEL & COLUMN G630S02-2 L S – C A P
T/M OIL COOLER G640S01-1 H S T
BRAKE G650S01-1
BRAKE PEDALS G670S01-1 M E C
BRAKE PEDALS G670S01-2 H S T
PARKING BRAKE LEVER G670S02-1 M E C
PARKING BRAKE LEVER G670S02-2 H S T
ELECTRICAL WIRING G730S01-1
7 POLE CONNECTOR G730S02-1 7 – P C o n n e c t o r
BATTERY G740S01-1 8 0 A
METER PANEL G750S01-1
METER PANEL G750S01-2 M E C
METER PANEL G750S01-3 H S T
METER PANEL G750S01-4
LAMP G760S01-1
LAMP G760S01-3 T w i n – l a m p , H e a d lamp
BEACON LAMP G760S03-1 B E A C O N L A M P o r
HYDRAULIC HOUSING ASSY G820S01-1 W / D R A F T
HYDRAULIC HOUSING G820S02-1 W / D R A F T
LIFT CONTROL VALVE & LINK G822S01-1 W / D R A F T
TM CONTROL VALVE G822S02-1 I N D P
FRONT OUTLET & LOADER VALVE G822S03-2 L O A D E R
HYDRAULIC LINES G823S01-1
HYDRAULIC LINES G823S01-2 S U C T I O N L IN E
POSITION & DRAFT CONTROL LINK G824S01-1 W / D R A F T
HYDRAULIC CONTROL LEVER G825S01-1 W / D R A F T , L e v e r
HYDRAULIC CONTROL LEVER G825S01-2 W / D R A F T , G u i d e
HYDRAULIC CYLINDER G826S01-1
REMOTE CONTROL VALVE G827S01-1 C , S D 5 / 2 , W / 1 – D e tent
UPPER LINK BRACKET G828S01-1 W / D R A F T
DRAWBAR HITCH G891S01-2 T E L E S C O P I C D R A WBAR
UPPER & LOWER LINK G896S01-3 T E L E S C O P I C
LIFT ROD G896S02-1 N O – L E V E L
CHECK LINK G896S03-2 T E L E S C O P I C S T A BILIZER
HOOD G830S01-1 T W I N – L O O K , S –
HOOD G830S01-2 T W I N – L O O K , S – B LUE
HOOD SUPPORT G830S02-1
PEDAL FRAME G835S01-1 H S T
PEDAL FRAME G835S01-2 M E C
STEP & MOUNT RUBBER G840S01-1 C
STEP & MOUNT RUBBER G840S01-2 S U B S T E P
FRAME G861S01-2 C , H S T
SEAT G850S01-1 C
FRAME G861S01-1 C , M E C
DOOR G862S01-1 C
FRONT & SIDE WINDOW G863S01-1 C
REAR WINDOW G863S02-2 C , W O / W I P E R ( R E AR),STD
INTERIOR G864S01-1 C , C o n s o l e – R H
INTERIOR G864S01-2 C , C o n s o l e – L H
INTERIOR G864S01-3 C , T o p c e i li n g
INTERIOR G864S01-4 C , C o n s o l e – F R
INTERIOR G864S01-5 C
AIR CONDITIONER G865S01-1 C , B L O W E R
AIR CONDITIONER G865S01-2 C , C O M P R E S S O R
AIR CONDITIONER G865S01-3 C , A C – L IN E
ELECTRICAL WIRING G866S01-1 C
WINDOW WIPER G866S02-1 C , W IP E R
AUDIO SYSTEM G866S03-2 C
ROOF G867S01-1 C , S – B L U E
EXTERIOR G868S01-1 C , S – B L U E
SLOW MOVING VEHICLES G868S02-1 S M V
MISCELLANY G869S01-1 C
MISCELLANY G869S01-4 C , H S T
MISCELLANY G869S01-5 C , M E C
DECAL G980S01-1 L S T A
