Krupp Crane KMK 3045 Wartungsanleitung 2085922 – PDF DOWNLOAD
FILE DETAILS:
Krupp Crane KMK 3045 Wartungsanleitung 2085922 – PDF DOWNLOAD
Language : German
Pages : 128
Downloadable : Yes
File Type : PDF
Size: 10.2 MB
TABLE OF CONTENTS:
Krupp Crane KMK 3045 Wartungsanleitung 2085922 – PDF DOWNLOAD
1 Allgemeine Hinweise
1 1 Benutzungshinweise zur Wartungsanleitung
1 2 Wartungshinweise
1 3 lnspektionen
2 Sicherheitshinweise
Reinigungsarbeiten 3
3 1 Obersicht der bei Reinigungsarbeiten gefahrdeten Baugruppen
4 Einfahrvorschriften
5 Wartungs- und lnspektionsubersicht
5 1 Wartungs- und lnspektionsintervalle
5 1 1 Periodische Wartungsarbeiten
5 1 2 lnspektionen
5 2 Wartungs- und lnspektionsplane
Wartungsplane
lnspektionsplane
5 2 1 Wartungs- und lnspektionsplan T: taglich / vor einer lnbetriebnahme
5 2 2 Wartungsplan W: w6chentlich
5 2 3 Wartungs- und lnspektionsplan M 1: monatlich
5 2 4 Wartungsplan M 3: dreimonatlich
5 2 5 Wartungsplan M 6: sechsmonatlich
5 2 6 Wartungs- und lnspektionsplan M 12: zwolfmonatlich
5 3 Wiederkehrende Prufungen
5 3 1 PrOfung der Hubwerkgetriebe
5 3 2 PrOfung der Lasthaken
6 Schmier- und Betriebsstoffe
6 1 Schmierstofftabelle
6 2 Betriebsstoffe
6 2 1 Kraftstoff
6 2 2 Zusatze Motor-KOhlflOssigkeit
6 2 3 Zusatze Scheibenwaschanlage
Wartungsanleitung KMK 3045 2 085 922de
lnhaltsverzeichnis
7 Beschreibung der Wartungsarbeiten am Unterwagen
7 1 Dieselmotor
7 1 1 Olstandskontrolle
7 1 2 Kuhlflussigkeitsstand kontrollieren
7 1 3 Trockenluftfilter kontrollieren und auswechseln
7 1 4 Allgemeinen Zustand und Dichtheit kontrollieren
7 1 5 Kraftstoff-Vorfiltersieb reinigen
7 1 6 Kraftstoff-Filtereinsatze wechseln
7 2 Wandler-Lastschaltgetriebe
7 2 1 Olstandskontrolle
Olstandskontrolle bei kaltem Getriebe61
Olstandskontrolle bei warmem Getriebeol
7 2 2 Allgemeinen Zustand und Dichtheit kontrollieren
7 2 3 Olwechsel und Olfilterwechsel
7 3 Achslinien
7 3 1 Allgemeinen Zustand und Dichtheit kontrollieren
7 3 2 Achsmittenantriebe – Olstandskontrolle
7 3 3 Achsmittenantriebe – Olwechsel
7 3 4 Radantriebe – Olstandskontrolle
7 3 5 Radantriebe – Olwechsel
7 3 6 Gelenkwellen in den Achslinien abschmieren
7 3 7 (Langs-) Gelenkwellen zwischen den Getrieben abschmieren
7 4 Federung
7 4 1 Fullstandskontrolle in den Ausgleichsbehaltern der Fed~rbeine
7 4 2 Lenkhebellagerung an den Federbeinen abschmieren
7 4 3 Befestigungsschrauben der Federbeine auf festen Sitz prufen
7 5 Fahrzeugbremse
7 5 1 Bremsbelagstarke kontrollieren
7 6 Rader
7 6 1 Bereifung auf Schaden kontrollieren
7 6 2 Reifenluftdruck kontrollieren
7 6 3 Radlagerspiel kontrollieren
7 7 Lenkung
7 7 1 Dichtheit kontrollieren
7 7 2 Lenk-Gelenkwelle abschmieren
7 8 Druckluftanlage Unterwagen
7 8 1 Druckluftvorratsbehalter entwassern
7 8 2 Dichtheit kontrollieren
7 8 3 Granulatkartusche des Lufttrockners wechseln
7 9 Hydraulikanlage Unterwagen
7 9 1 Hydraulikolstand kontrollieren
7 9 2 Hydraulikschlauche kontrollieren
7 9 3 Dichtheit kontrollieren
7 9 4 Hydraulikolfilter wechseln, Magnetstab reinigen
i – 2 2 085 922 de Wartungsanleitung KMK 3045
I nhaltsverzeichnis
7 9 5 EntlOftungsfilter wechseln 7- 30
7 9 6 Olproben entnehmen 7 – 31
7 9 7 Hydraulikol wechseln 7- 32
7 10 Zentralschmieranlage 7- 35
7 10 1 FOllstand des Fettbehalters kontrollieren und auffOllen 7- 35
Fettbehalter Ober FOllpumpe befullen 7- 36
7 10 2 Zentralschmieranlage entlOften 7 – 37
7 11 Elektrische Anlage Unterwagen 7 – 39
7 11 1 Saurestand der Batterien kontrollieren 7 – 39
7 11 2 Sauredichte der Batterien kontrollieren 7- 39
7 12 Sonstige Wartungsarbeiten 7 – 41
7 12 1 Abstutz-Schiebetrager abschmieren 7 – 41
7 12 2 Funktionskontrolle Zusatzheizung (Sonderausrustung) 7 – 41
8 Beschreibung der Wartungsarbeiten am Oberwagen 8- 1
8 1 Hubwerke 8 – 1
8 1 1 Olstandskontrolle 8 – 1
8 1 2 Dichtheit kontrollieren 8 – 2
8 1 3 Hubwerkbremse kontrollieren 8- 2
8 1 4 Hubwerkgetriebe abschmieren 8- 3
8 1 5 Olwechsel 8 – 3
8 1 6 Olkontrolle 8 – 4
8 2 Drehwerk 8 – 5
8 2 1 Olstandskontrolle 8- 5
8 2 2 Dichtheit kontrollieren 8- 5
8 2 3 Drehwerkritzel abschmieren 8- 5
8 2 4 Olwechsel 8 – 6
8 3 Kugeldrehverbindung 8 – 7
8 3 1 Abschmieren (Zentralschmiervorrichtung) 8 – 7
8 3 2 Zahnkranz abschmieren 8- 8
Erstmaliges Abschmieren 8- 8
Wiederholtes Abschmieren 8- 8
8 4 Hydraulikanlage Oberwagen 8- 9
8 4 1 Hydraulikolstand kontrollieren 8- 9
8 4 2 Hydraulikschlauche kontrollieren 8- 10
8 4 3 Dichtheit kontrollieren 8- 10
8 4 4 Wippzylinder und Teleskopierzylinder entlOften 8 – 11
Wippzylinder entlOften 8 – 11
“‘ Teleskopierzylinder entlOften 8 – 12 en
cri 8 4 5 Hydraulikolfilter wechseln, Magnetstab reinigen 8 – 13 0
8 4 6 EntlOftungsfilter wechseln 8 – 14
8 4 7 Olproben entnehmen 8 – 15
8 4 8 Hydraulikolwechsel 8 – 15
Wartungsanleitung KMK 3045 2 085 922de i – 3
lnhaltsverzeichnis
8 5 Ausleger
8 5 1 AuslegerfuBachse abschmieren
8 5 2 Teleskopteil-Gleitflachen abschmieren
Abschmieren Teleskopteil I
Abschmieren Teleskopteil II und Ill
8 6 Hubseile
8 6 1 Lage auf Seilrollen und Seiltrommeln kontrollieren
8 6 2 Zustand kontrollieren
Beurteilung des H: ,bseilzustandes
8 6 3 Hubseil wechseln
8 6 4 Senkendschalter einstellen
8 7 Hakenflaschen
8 7 1 Hakenflaschen abschmieren
8 8 Sonstige Wartungsarbeiten
8 8 1 Funktionskontrolle Heizung
9 Langere AuBerbetriebsetzung
9 1 Arbeiten vor der AuBerbetriebsetzung
9 2 Arbeiten wahrend der AuBerbetriebsetzung
9 3 Vor der Wiederinbetriebnahme
Anhang
Anziehdrehmomente
Anziehdrehmomente fur Befestigungsschrauben
Besondere Anziehdrehmomente
DESCRIPTION:
Krupp Crane KMK 3045 Wartungsanleitung 2085922 – PDF DOWNLOAD
Wartungshinweise:
Diese Wartungsanleitung wendet sich an Sie, das Wartungspersonal. Die Wartungsanleitung enthalt
keine Reparaturarbeiten. Reparaturarbeiten dOrfen nur von ausgebildetem Fachpersonal durchgetohrt
werden.
Fur Reparaturarbeiten werden zudem benotigt:
– eine angemessene WerkstattausrOstung
– Spezialwerkzeuge
-von Krupp Mobilkrane GmbH zugelassene Ersatzteile.
lhre Aufgabe besteht darin, durch regelmaf3ige und sorgfaltige Pflege und Wartung des Mobilkrans
seine Lebensdauer zu erhohen und seine Betriebsbereitschaft zu erhalten.
Krupp Mobilkrane GmbH Obernimmt nur dann Garantieleistungen tor den Mobilkran, wenn die folgenden
Voraussetzungen ertollt wurden:
-bestimmungsgemaf3e Nutzung,
-vorschriftsmaf3ige Pflege und Wartung,
-fachgerechte Reparatur/lnstandsetzung
Die Ursachen vieler Schaden und Ausfalle sind folgende Wartungsfehler:
-bi-, Fett- und Frostschutzmangel,
-Verschmutzungen,
-Seilschaden,
– Mangel an den Druckluft- und Hydraulikanlagen,
-Schlauchbeschadigung oder lockere Verschraubungen,
-defekte Bramsen,
-defekte Reiten oder Felgen
– nicht eingehaltene Wartungsfristen.

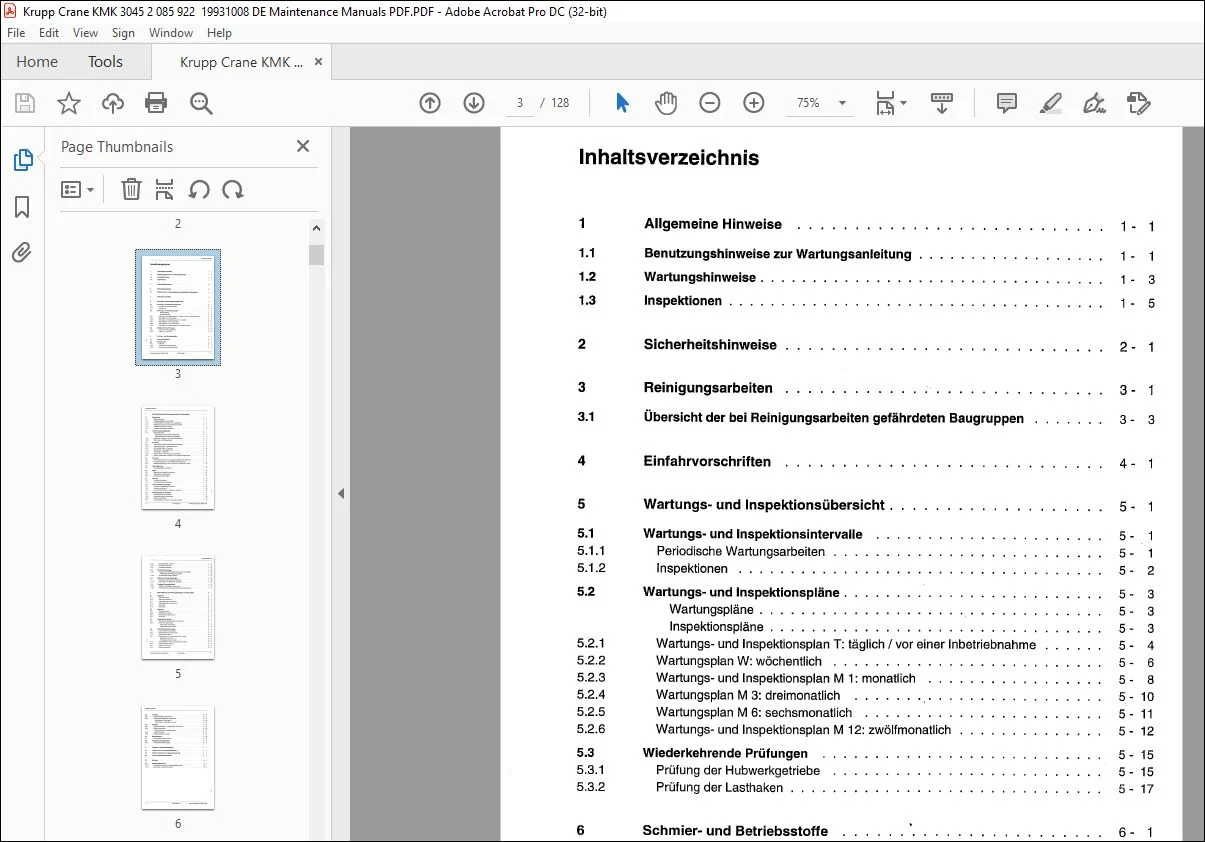

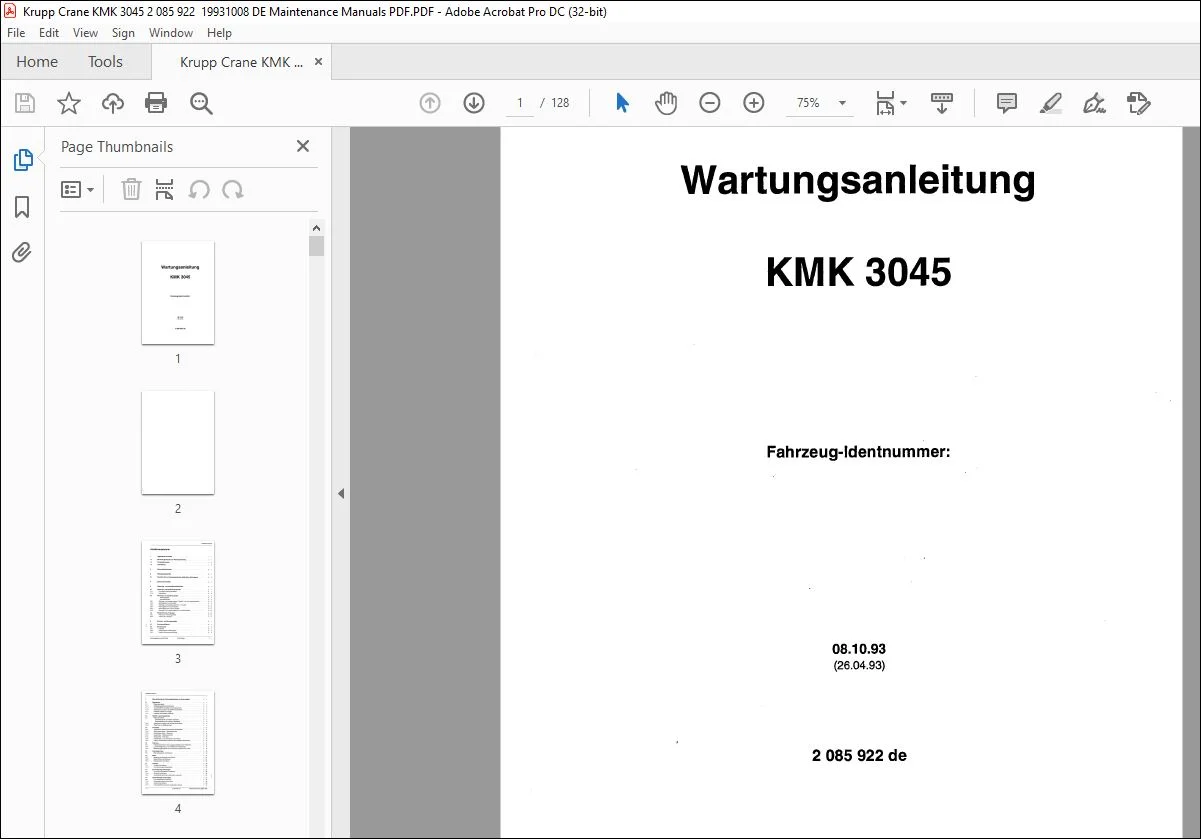

IMAGES PREVIEW OF THE MANUAL:
