Hidromek HMK 490LC Ekskavatör SERVİS EL KİTABI H387322500 – PDF DOWNLOAD (Turkish)
DOSYA AYRINTILARI:
Hidromek HMK 490LC Ekskavatör SERVİS EL KİTABI H387322500 – PDF DOWNLOAD (Turkish)
Language : Turkish
Pages : 704
Downloadable : Yes
File Type : PDF
Size: 161 MB
İÇİNDEKİLER:
Hidromek HMK 490LC Ekskavatör SERVİS EL KİTABI H387322500 – PDF DOWNLOAD (Turkish)
HMK 490LC Servis El Kitabı 1
İçindekiler 2
00 Önsöz 3
01 Servis El kitabının Yapısı 4
02 Bu Kitap Nasıl Okunur 5
03 Ölçü Birim Dönüşümleri 6
01 Genel 9
01 Güvenlik Önlemleri 10
02 Makine Özellikleri 58
02 Test ve Ayarlar 77
01 Performans Standart Tablosu 78
02 Test Yöntemleri 81
A Motor Sistemi 109
01 Motor Montajı 110
02 Hava Emiş Sistemi 121
03 Egzoz Sistemi 123
04 Soğutma Sistemi 128
05 Yakıt Sistemi 138
06 Yakıt Transfer Pompası 145
07 Klima ve Kalorifer 148
B Şasi ve Kaporta 196
01 Üst Şasi ve İlgili Parçalar 197
02 Alt Şasi ve İlgili Parçalar 207
C Operatör Kabini 242
01 Kabin ile İlgili Parçalar 243
D Ataşman 279
01 Ataşman Montajı 280
02 Çabuk Sök-Tak Komplesi 301
03 Hidrolik Kırıcı 303
F Hidrolik Sistem 315
01 Hidrolik Sistem 316
Hidrolik Devre Şeması 379
G Hidrolik Komponentler 380
01 Hidrolik Pompalar 381
02 Ana Kumanda Valfi 432
03 Kule Dönüş Ünitesi, Motor 475
04 Kule Dönüş Ünitesi, Dişli Kutusu 504
05 Yürüyüş Ünitesi 518
06 Döner Dağıtıcı 551
07 Joystikler 553
08 Yürüyüş Pedal Valfi 574
09 Solenoid Valf 599
10 Hidrolik Silindirler 604
K Elektrik Sistemi 614
01 Ana Elektrik Sistemi 615
02 Opera Kontrol Sistemi 692
03 Lambalar 694
04 Smartlink 699
05 Kamera Montajı 702
490LC Elektrik Tesisat Şeması 704
TANIM:
Hidromek HMK 490LC Ekskavatör SERVİS EL KİTABI H387322500 – PDF DOWNLOAD (Turkish)
Servis El Kitabının Yapısı:
Bu servis el kitabı, atölyede yapılacak bakım onarımlarda kullanılabilecek gerekli teknik bilgileri içermektedir.
HİDROMEK paletli ekskavatörlere ait bilgiler, kolaylık açısından her ana sisteme ait bölümler halinde verilmektedir.
Bu kitap, yedek parça katalog diziniyle de uyumlu olacak şekilde, okuyup anlaşılmasını kolaylaştırmak için aşağıdaki ana
bölümlere ayrılmıştır:
• Bölüm 00; Önsöz: Servis El Kitabı’nın yapısı nasıl okunacağı ve bu kitap içerisinde kullanılan sembollere dair açıklamalara
yer verilmiştir.
• Bölüm 01; Genel: Servis işlemleri sırasında alınması gereken güvenlik önlemleri ile HMK 490LC paletli ekskavatörün
özelliklerine yer verilmiştir.
• Bölüm 02; Test ve Ayarlar: Bu bölümde makinanın performans standart test tablosuna, performans testlerinin ve
ayarların nasıl yapılması gerektiğine dair bilgilere yer verilmiştir.
• Bölüm A; Motor Sistemi: Bu bölümde motor montajı, hava emiş, egzoz, soğutma ve yakıt sistemleri ile yakıt pompası,
klima ve ısıtıcı sistemlerinin özellikleri ve açıklamalarına, onarım bakım yöntemleri ile arıza tespit/arıza giderme
önerilerine yer verilmiştir.
• Bölüm B; Şasi ve Kaporta: Bu bölümde üst ve alt şasi ile bunlarla ilgili parçaların özellikleri ve açıklamalarına, onarım
bakım yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm C; Kabin: Bu bölümde kabin ve kabin ile ilgili parçaların özellikleri ve açıklamalarına, onarım bakım yöntemleri ile
arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm D; Ataşman: Bu bölümde makineye takılan standart ve opsiyonel ataşmanların özellikleri ve açıklamalarına,
onarım bakım yöntemleri ve arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm F; Hidrolik Sistem: Bu bölümde makinenin hidrolik sisteminin ana parçalarının makine üzerine montajı ve tesisat
bağlantılarına dair bilgilere yer verilmiştir.
• Bölüm G; Hidrolik Komponentler: Bu bölümde makinenin hidrolik sistemine ait komponentlerin özellikleri ve
açıklamalarına, onarım bakım yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm K; Elektrik Sistemi: Bu bölümde makinenin elektrik sisteminin ve buna bağlı parçaların özellikleri ve
açıklamalarına, onarım bakım yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm Z; Motor Parçaları: Bu bölümde makinenin motor parçalarının özellikleri ve açıklamalarına, onarım bakım
yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.
Ayrıca ana bölümler de kendi içerisinde alt bölümlere bölünerek gerekli bilgiler aktarılmaktadır. Her bir alt bölüm ise kendi
içerisinde Özellikler Açıklamalar, Onarım Bakım, Devre Şemaları ve Arıza Tespit/Arıza Giderme içerikli alt kısımlara ayrılmıştır.

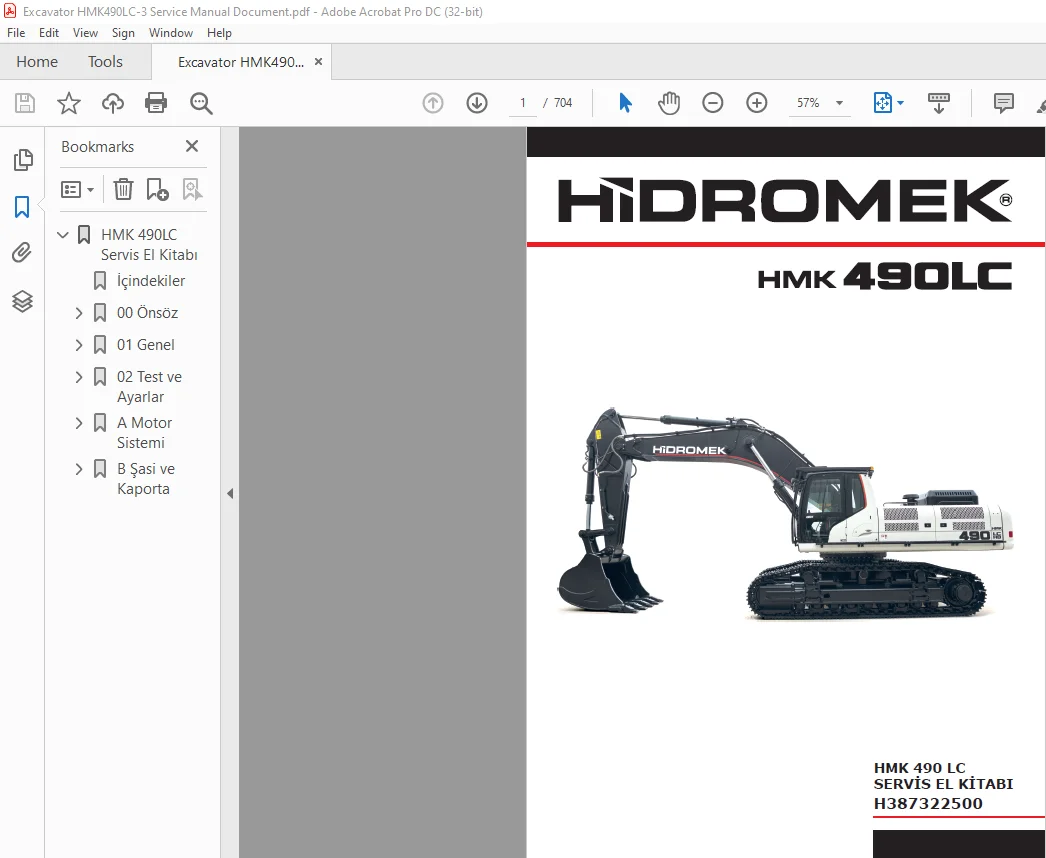

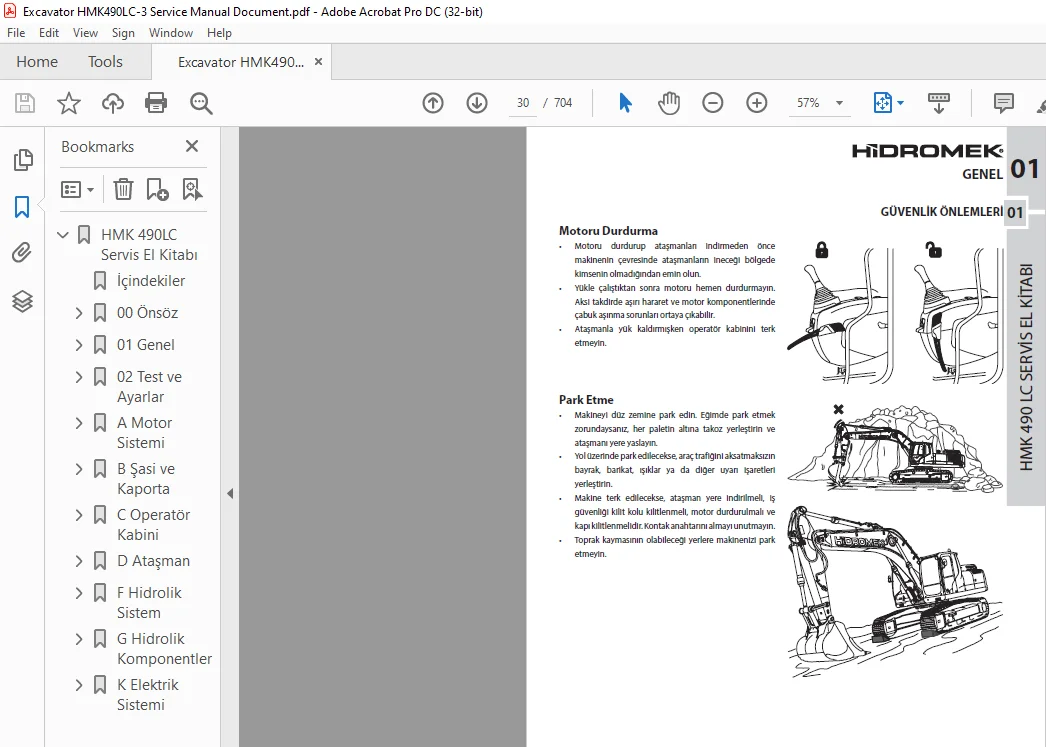

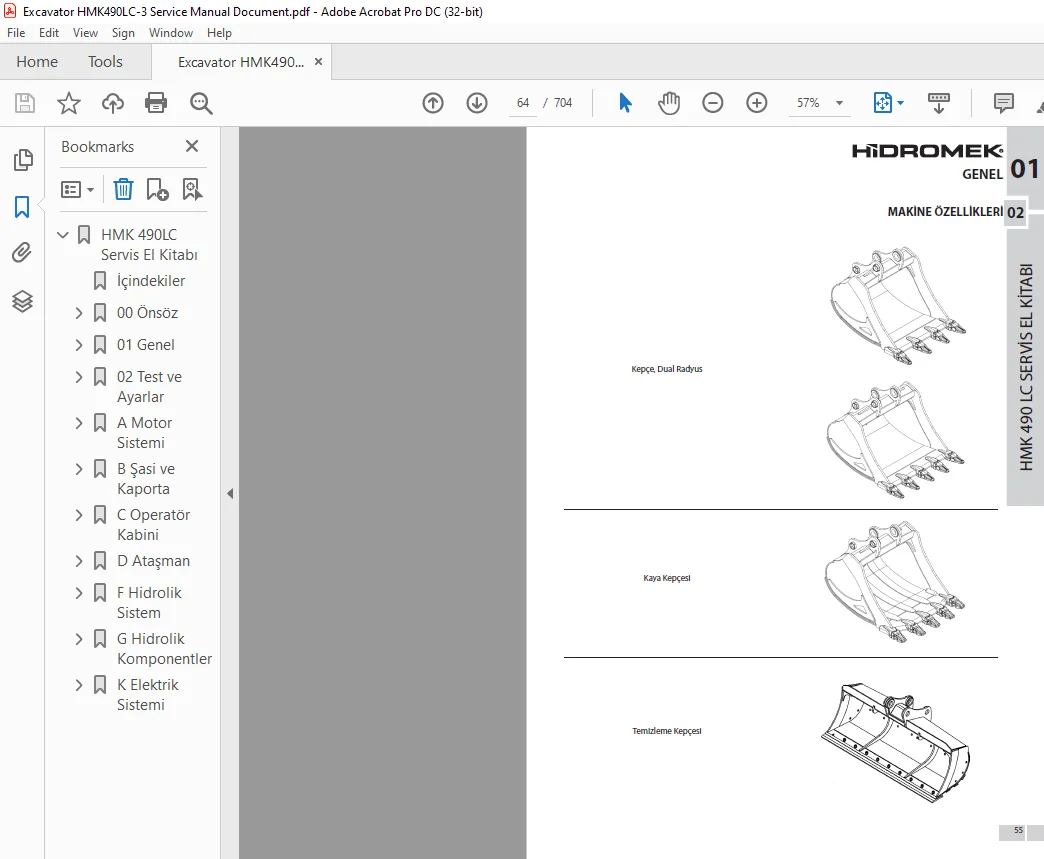

KILAVUZUN GÖRÜNTÜLERİ ÖNİZLEME:
KILAVUZUN VİDEO ÖNİZLEMESİ:
LÜTFEN AKLINIZDA BULUNDURUN:
- Bu, bayiler tarafından aracınızı teşhis etmek için kullanılan AYNI KILAVUZ’dur.
- Bu bir PDF kılavuzu olduğundan ve ödemeyi yaptıktan sonra 2 dakika içinde indirebileceğinizden kuryeleri / postaları beklemenize gerek yok.
- Ödemeniz tamamen güvende ve kılavuzun teslimatı ANINDA – İNDİRME SAYFASINA yönlendirileceksiniz.
- O yüzden hiç tereddüt etmeyin ve sorularınız için bize yazın: heydownloadss @gmail.com
