Hidromek HMK 390LC-3 Ekskavatör SERVİS EL KİTABI – PDF DOWNLOAD (Turkish)
DOSYA AYRINTILARI:
Hidromek HMK 390LC-3 Ekskavatör SERVİS EL KİTABI – PDF DOWNLOAD (Turkish)
Language : Turkish
Pages : 869
Downloadable : Yes
File Type : PDF
Size: 239 MB
İÇİNDEKİLER:
Hidromek HMK 390LC-3 Ekskavatör SERVİS EL KİTABI – PDF DOWNLOAD (Turkish)
HMK 390LC3 SERVİS EL KİTABI 1
00 ÖNSÖZ 2
01 Servis El Kitabının Yapısı 2
02 Bu Kitap Nasıl Okunur 3
03 Ölçü Birim Dönüşümleri 4
01 GENEL 7
01 Güvenlik Önlemleri 7
02 Makine Özellikleri 54
02 TEST VE AYARLAR 93
01 Performans ve Standart Tablosu 93
02 Test Yöntemleri 96
A MOTOR SİSTEMİ 127
01 Motor Montajı 127
02 Hava Emiş Sistemi 133
03 Egzoz Sistemi 135
04 Soğutma Sistemi 140
05 Yakıt Sistemi 148
06 Yakıt Transfer Pompası 156
07 Klima ve Kalorifer 159
B ŞASİ VE KAPORTA 207
01 Üst Şasi ve İlgili Parçalar 207
02 Alt Şasi ve İlgili Parçalar 249
C KABİN 284
01 Kabin ve İlgili Parçalar 284
D ATAŞMANLAR 326
01 Ataşman Montajı 326
02 Çabuk Sök-Tak Komplesi 360
03 Hidrolik Kırıcı 362
F HİDROLİK SİSTEM 369
01 Hidrolik Sistem 369
390LC3 Hidrolik Diagram 439
G HİDROLİK KOMPONENTLER 440
01 Hidrolik Pompalar 440
02 Ana Kumanda Valfi 490
03 Kule Dönüş Ünitesi, Motor 536
04 Kule Dönüş Ünitesi, Dişli Kutusu 568
05 Yürüyüş Motoru 601
06 Yürüyüş Ünitesi, Dişli Kutusu 633
07 Döner Dağıtıcı 654
08 Joystikler 656
09 Yürüyüş Pedal Valfi 677
10 Solenoid Valf 702
11 Hidrolik Silindirler 707
K ELEKTRİK SİSTEMİ 717
01 Ana Elektrik Sistemi 717
390LC3-Electrical Diagrams-2021 0
H348035401 860
H348035500 862
H348040600 863
H378020901 864
H378025000 – REV01 865
H378025000 866
H378025200 867
H378025302 868
TANIM:
Hidromek HMK 390LC-3 Ekskavatör SERVİS EL KİTABI – PDF DOWNLOAD (Turkish)
Servis El Kitabının Yapısı:
Bu servis el kitabı, atölyede yapılacak bakım onarımlarda kullanılabilecek gerekli teknik bilgileri içermektedir.
HİDROMEK paletli ekskavatörlere ait bilgiler, kolaylık açısından her ana sisteme ait bölümler halinde verilmektedir.
Bu kitap, yedek parça katalog diziniyle de uyumlu olacak şekilde, okuyup anlaşılmasını kolaylaştırmak için aşağıdaki ana
bölümlere ayrılmıştır:
• Bölüm 00; Önsöz: Servis El Kitabı’nın yapısı nasıl okunacağı ve bu kitap içerisinde kullanılan sembollere dair açıklamalara
yer verilmiştir.
• Bölüm 01; Genel: Servis işlemleri sırasında alınması gereken güvenlik önlemleri ile HMK 390LC paletli ekskavatörün
özelliklerine yer verilmiştir.
• Bölüm 02; Test ve Ayarlar: Bu bölümde makinanın performans standart test tablosuna, performans testlerinin ve
ayarların nasıl yapılması gerektiğine dair bilgilere yer verilmiştir.
• Bölüm A; Motor Sistemi: Bu bölümde motor montajı, hava emiş, egzoz, soğutma ve yakıt sistemleri ile yakıt pompası,
klima ve ısıtıcı sistemlerinin özellikleri ve açıklamalarına, onarım bakım yöntemleri ile arıza tespit/arıza giderme
önerilerine yer verilmiştir.
• Bölüm B; Şasi ve Kaporta: Bu bölümde üst ve alt şasi ile bunlarla ilgili parçaların özellikleri ve açıklamalarına, onarım
bakım yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm C; Kabin: Bu bölümde kabin ve kabin ile ilgili parçaların özellikleri ve açıklamalarına, onarım bakım yöntemleri ile
arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm D; Ataşman: Bu bölümde makineye takılan standart ve opsiyonel ataşmanların özellikleri ve açıklamalarına,
onarım bakım yöntemleri ve arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm F; Hidrolik Sistem: Bu bölümde makinenin hidrolik sisteminin ana parçalarının makine üzerine montajı ve tesisat
bağlantılarına dair bilgilere yer verilmiştir.
• Bölüm G; Hidrolik Komponentler: Bu bölümde makinenin hidrolik sistemine ait komponentlerin özellikleri ve
açıklamalarına, onarım bakım yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm K; Elektrik Sistemi: Bu bölümde makinenin elektrik sisteminin ve buna bağlı parçaların özellikleri ve
açıklamalarına, onarım bakım yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm Z; Motor Parçaları: Bu bölümde makinenin motor parçalarının özellikleri ve açıklamalarına, onarım bakım
yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir

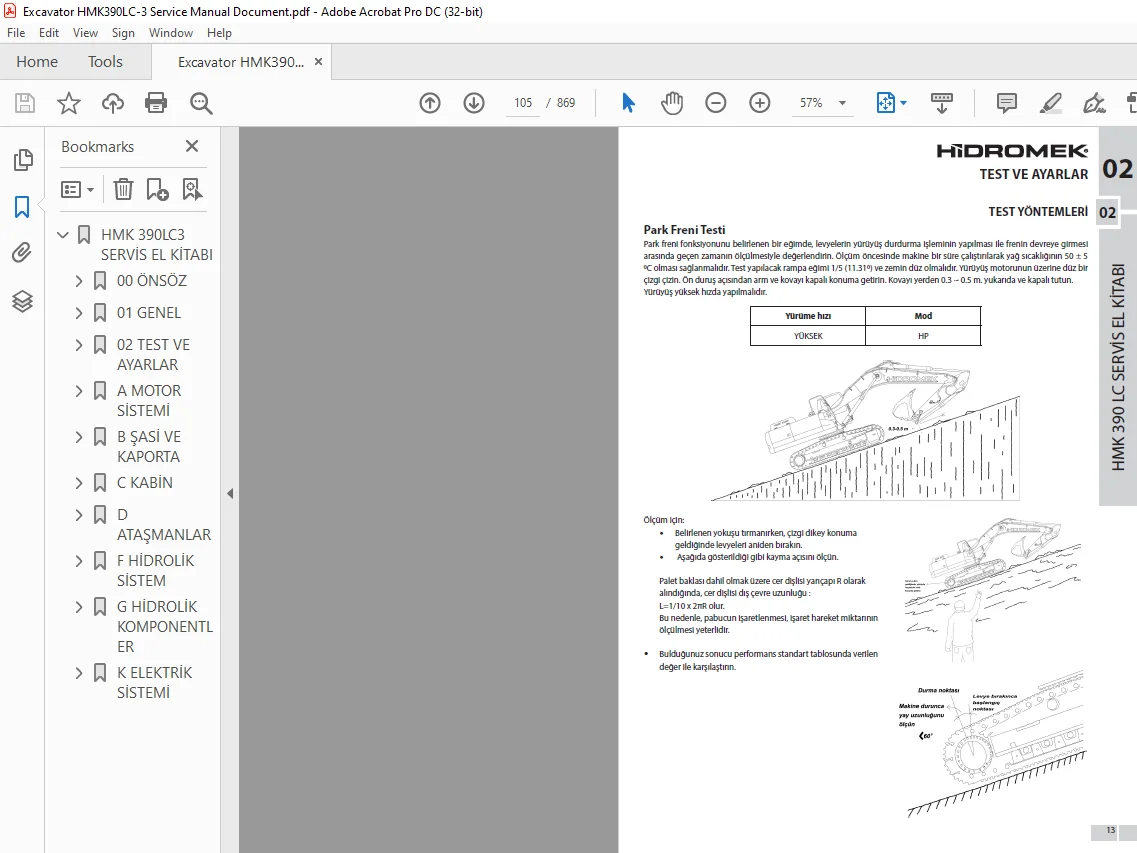

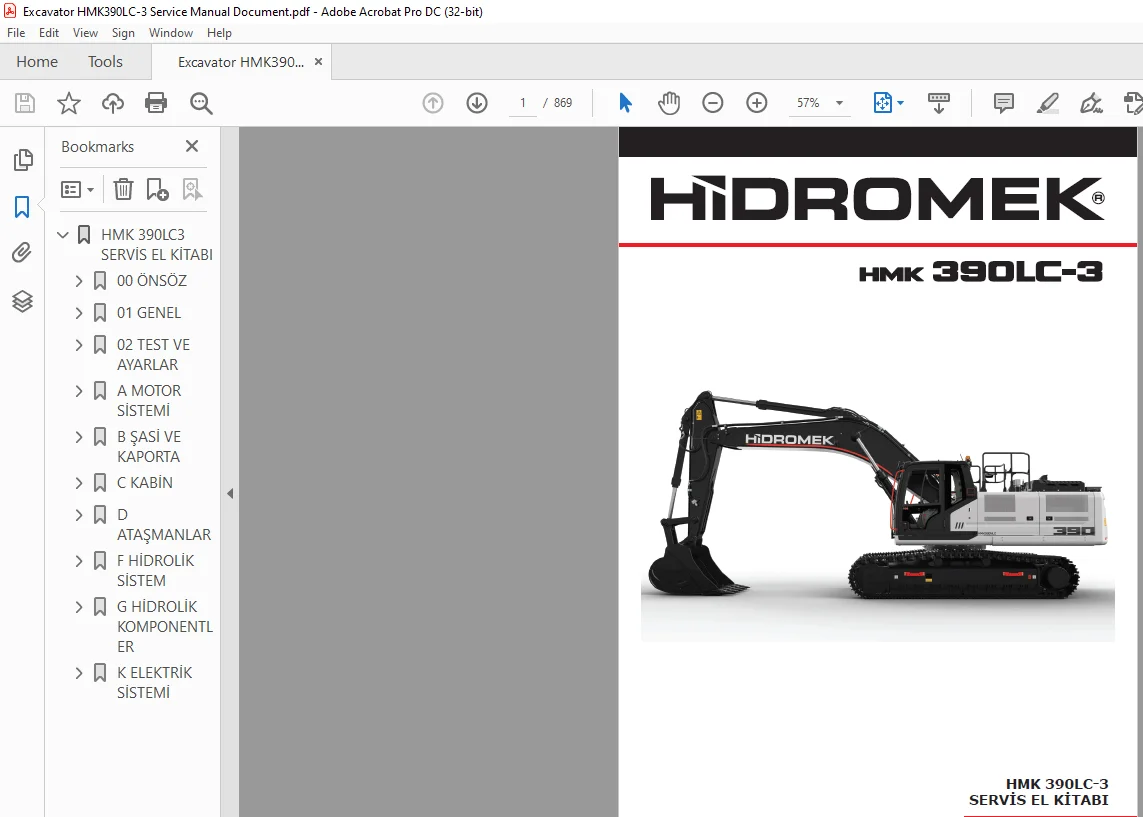

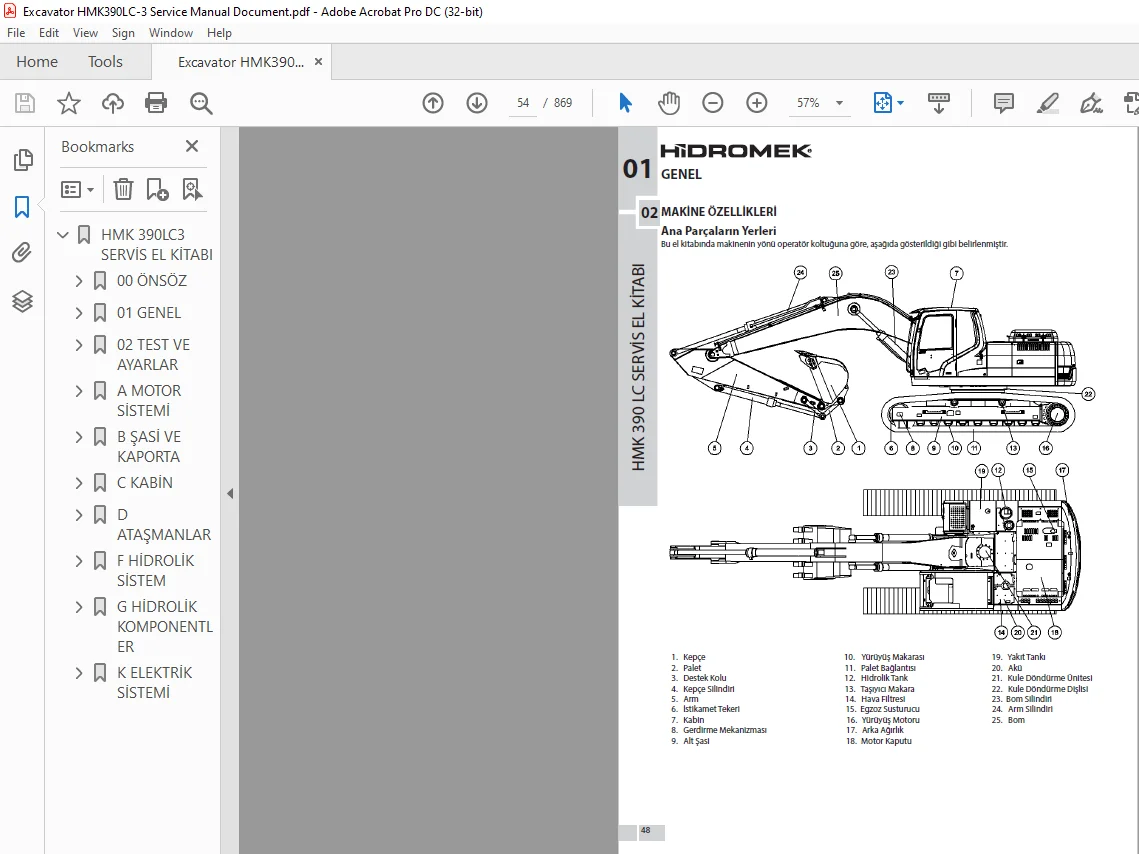

KILAVUZUN GÖRÜNTÜLERİ ÖNİZLEME:
