Hidromek HMK 300LC PLUS Ekskavatör SERVİS EL KİTABI H257328500 REV00 – PDF DOWNLOAD (Turkish)
DOSYA AYRINTILARI:
Hidromek HMK 300LC PLUS Ekskavatör SERVİS EL KİTABI H257328500 REV00 – PDF DOWNLOAD (Turkish)
Language : Turkish
Pages : 700
Downloadable : Yes
File Type : PDF
Size: 153 MB
İÇİNDEKİLER:
Hidromek HMK 300LC PLUS Ekskavatör SERVİS EL KİTABI H257328500 REV00 – PDF DOWNLOAD (Turkish)
HMK 300LC PLUS Servis Kitabı 1
İçindekiler 2
00 Önsöz 3
01 Servis El Kitabının Yapısı 4
02 Bu Kitap Nasıl Okunur 5
03 Ölçü Birim Dönüşümleri 6
01 Genel 9
01 Güvenlik Önlemleri 10
02 Makinenin Özellikleri 59
02 Test ve Ayarlar 72
01 Performans Standart Tablosu 73
02 Test Yöntemleri 76
A Motor Sistemi 104
01 Motor Montajı 105
02 Hava Emiş Sistemi 111
03 Egzoz Sistemi 113
04 Soğutma Sistemi 118
05 Yakıt Sistemi 128
06 Yakıt Transfer Pompası 136
07 Klima ve Kalorifer 139
B Şasi ve Kaporta 187
01 Üst Şasi ve İlgili Parçalar 188
02 Alt Şasi ve İlgili Parçalar 196
C Operatör Kabini 230
01 Kabin ve İlgili Parçalar 231
D Ataşman 267
01 Ataşman Montajı 268
02 Çabuk Sök-Tak Komplesi 289
03 Hidrolik Kırıcı 291
F Hidrolik Sistem 302
01 Hidrolik Sistem 303
HMK 300LC-PLUS Hidrolik Devre Şeması 365
G Hidrolik Komponentler 366
01 Hidrolik Pompalar 367
02 Ana Kumanda Valfi 417
03 Kule Dönüş Ünitesi, Motor 463
04 Kule Dönüş Ünitesi, Dişli Kutusu 496
05 Yürüyüş Motoru 499
06 Yürüyüş Ünitesi, Dişli Kutusu 531
07 Döner Dağıtıcı 552
08 Joystikler 554
09 Yürüyüş Pedal Valfi 575
10 Solenoid Valf 600
11 Hidrolik Silindirler 605
K Elektrik Sistemi 615
01 Ana Elektrik Sistemi 616
02 Opera Kontrol Sistemi 688
03 Lambalar 690
04 Smartlink 695
05 Kamera Montajı 698
HMK 300LC Elektrik Tesisat Şeması 700
TANIM:
Hidromek HMK 300LC PLUS Ekskavatör SERVİS EL KİTABI H257328500 REV00 – PDF DOWNLOAD (Turkish)
Servis El Kitabının Yapısı:
Bu servis el kitabı, atölyede yapılacak bakım onarımlarda kullanılabilecek gerekli teknik bilgileri içermektedir.
HİDROMEK paletli ekskavatörlere ait bilgiler, kolaylık açısından her ana sisteme ait bölümler halinde verilmektedir.
Bu kitap, yedek parça katalog diziniyle de uyumlu olacak şekilde, okuyup anlaşılmasını kolaylaştırmak için aşağıdaki ana
bölümlere ayrılmıştır:
• Bölüm 00; Önsöz: Servis El Kitabı’nın yapısı nasıl okunacağı ve bu kitap içerisinde kullanılan sembollere dair açıklamalara
yer verilmiştir.
• Bölüm 01; Genel: Servis işlemleri sırasında alınması gereken güvenlik önlemleri ile HMK 300LC paletli ekskavatörün
özelliklerine yer verilmiştir.
• Bölüm 02; Test ve Ayarlar: Bu bölümde makinanın performans standart test tablosuna, performans testlerinin ve
ayarların nasıl yapılması gerektiğine dair bilgilere yer verilmiştir.
• Bölüm A; Motor Sistemi: Bu bölümde motor montajı, hava emiş, egzoz, soğutma ve yakıt sistemleri ile yakıt pompası,
klima ve ısıtıcı sistemlerinin özellikleri ve açıklamalarına, onarım bakım yöntemleri ile arıza tespit/arıza giderme
önerilerine yer verilmiştir.
• Bölüm B; Şasi ve Kaporta: Bu bölümde üst ve alt şasi ile bunlarla ilgili parçaların özellikleri ve açıklamalarına, onarım
bakım yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm C; Kabin: Bu bölümde kabin ve kabin ile ilgili parçaların özellikleri ve açıklamalarına, onarım bakım yöntemleri ile
arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm D; Ataşman: Bu bölümde makineye takılan standart ve opsiyonel ataşmanların özellikleri ve açıklamalarına,
onarım bakım yöntemleri ve arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm F; Hidrolik Sistem: Bu bölümde makinenin hidrolik sisteminin ana parçalarının makine üzerine montajı ve tesisat
bağlantılarına dair bilgilere yer verilmiştir.
• Bölüm G; Hidrolik Komponentler: Bu bölümde makinenin hidrolik sistemine ait komponentlerin özellikleri ve
açıklamalarına, onarım bakım yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm K; Elektrik Sistemi: Bu bölümde makinenin elektrik sisteminin ve buna bağlı parçaların özellikleri ve
açıklamalarına, onarım bakım yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm Z; Motor Parçaları: Bu bölümde makinenin motor parçalarının özellikleri ve açıklamalarına, onarım bakım
yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.
Ayrıca ana bölümler de kendi içerisinde alt bölümlere bölünerek gerekli bilgiler aktarılmaktadır. Her bir alt bölüm ise kendi
içerisinde Özellikler Açıklamalar, Onarım Bakım, Devre Şemaları ve Arıza Tespit/Arıza Giderme içerikli alt kısımlara ayrılmıştır.

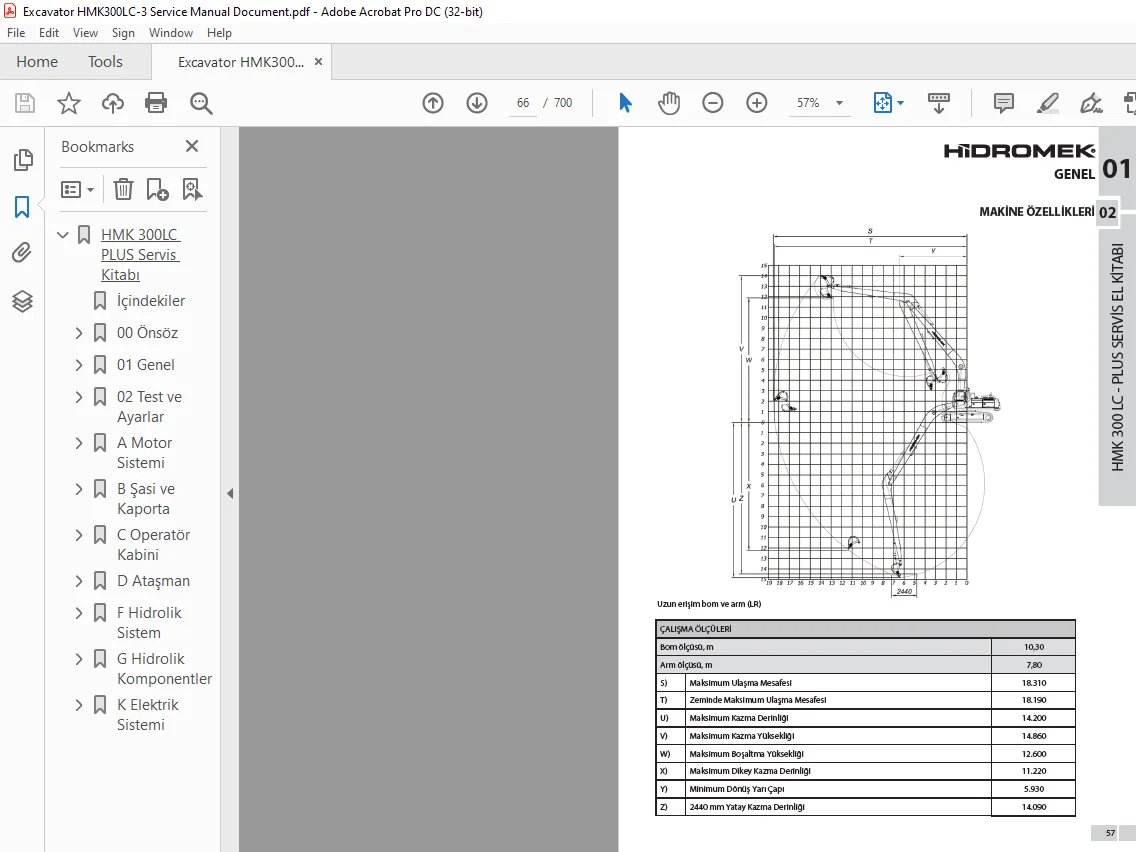

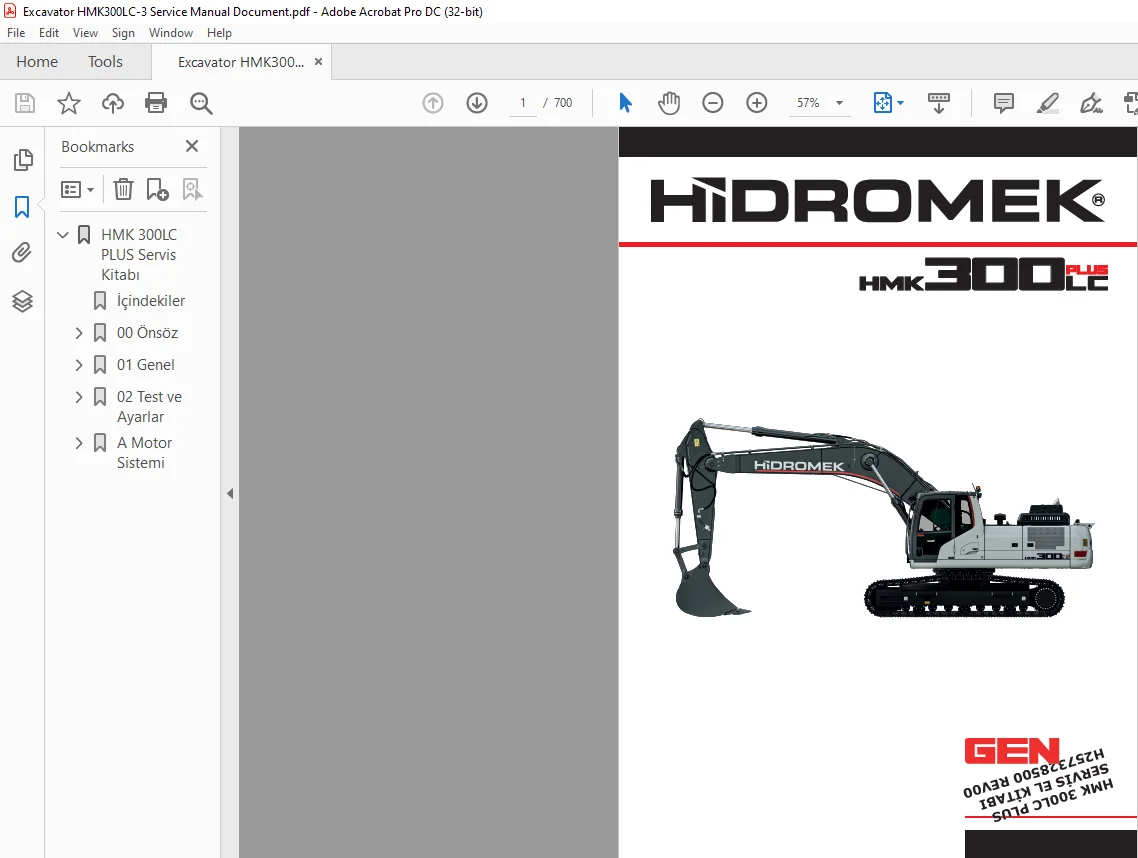

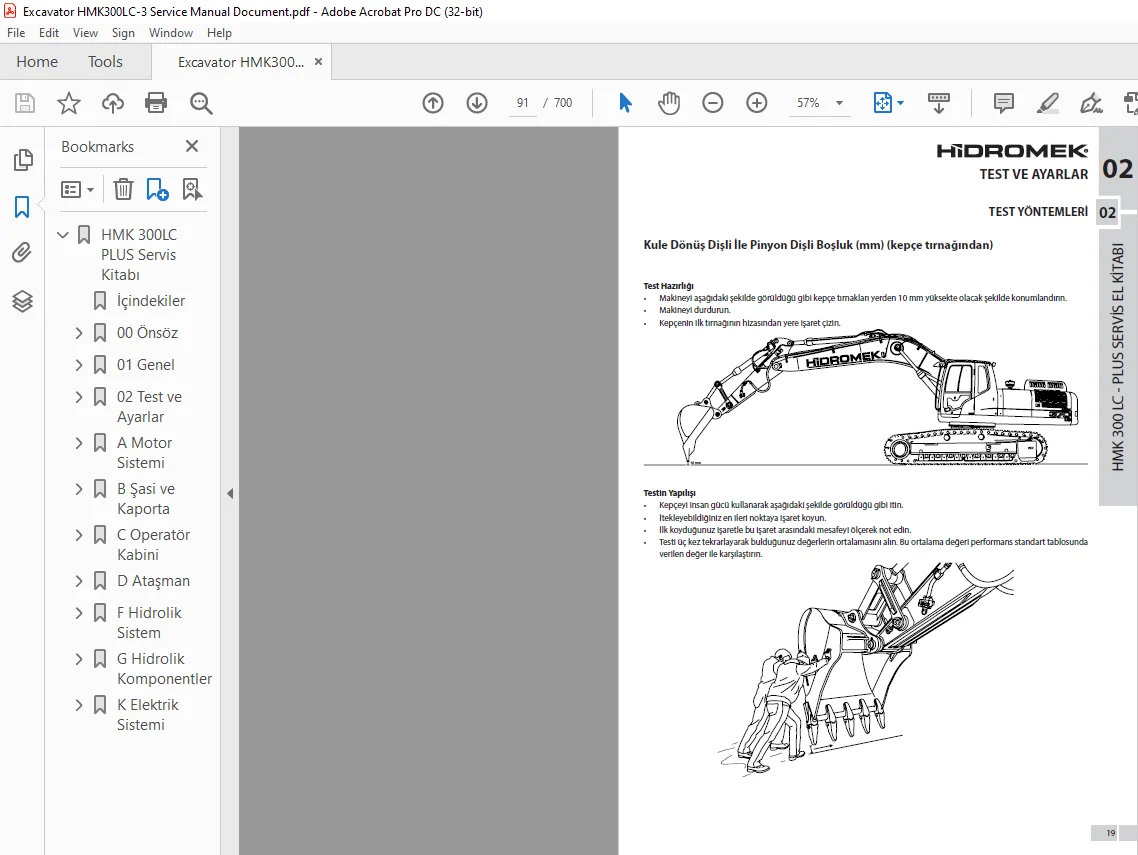

KILAVUZUN GÖRÜNTÜLERİ ÖNİZLEME:
KILAVUZUN VİDEO ÖNİZLEMESİ:
LÜTFEN AKLINIZDA BULUNDURUN:
- Bu, bayiler tarafından aracınızı teşhis etmek için kullanılan AYNI KILAVUZ’dur.
- Bu bir PDF kılavuzu olduğundan ve ödemeyi yaptıktan sonra 2 dakika içinde indirebileceğinizden kuryeleri / postaları beklemenize gerek yok.
- Ödemeniz tamamen güvende ve kılavuzun teslimatı ANINDA – İNDİRME SAYFASINA yönlendirileceksiniz.
- O yüzden hiç tereddüt etmeyin ve sorularınız için bize yazın: heydownloadss @gmail.com
