Hidromek HMK 140 W-3 HMK 200 W-3 TIER 3 SERİSİ LASTİKLİ EKSKAVATÖRLER KULLANIM VE BAKIM EL KİTABI(H237322400) – PDF DOWNLOAD (Turkish)
DOSYA AYRINTILARI:
Hidromek HMK 140 W-3 HMK 200 W-3 TIER 3 SERİSİ LASTİKLİ EKSKAVATÖRLER KULLANIM VE BAKIM EL KİTABI(H237322400) – PDF DOWNLOAD (Turkish)
Language : Turkish
Pages : 263
Downloadable : Yes
File Type : PDF
Size: 22.1 MB
İÇİNDEKİLER:
Hidromek HMK 140 W-3 HMK 200 W-3 TIER 3 SERİSİ LASTİKLİ EKSKAVATÖRLER KULLANIM VE BAKIM EL KİTABI(H237322400) – PDF DOWNLOAD (Turkish)
1 ÖNSÖZ 1
2 İŞ GÜVENLİĞİ BİLGİLERİ 1
3 GENEL BİLGİLER 2
31 KULLANIM AMACI 2
32 CE İŞARETİ VE UYGUNLUK BİLDİRİSİ 2
33 MAKİNENİN ÖZELLİKLERİ 2
34 RODAJ 2
35 MAKİNE KULLANIM ÖMRÜ 2
36 TELİF HAKLARI 3
4 EHLİYET 3
5 ETİKET 3
51 MAKİNE ETİKETİNİN YERİ 3
52 MOTOR ETİKETİNİN YERİ 2
53 ANA ELEMANLARIN ETİKETLERİNİN YERLERİ 3
6 GENEL ÖNLEMLER 4
7 ÇALIŞMA SIRASINDA ALINACAK ÖNLEMLER 8
71 MOTORU ÇALIŞTIRMADAN ÖNCE 8
72 MOTOR ÇALIŞTIRILDIKTAN SONRA 11
73 BAYRAKÇI İŞARETLERİ 15
74 TAŞIMA 21
75 AKÜ 22
76 MAKİNENİN ÇEKİLMESİ 23
77 CİSİMLERİN KALDIRILMASI 23
8 BAKIM SIRASINDA ALINACAK ÖNLEMLER 26
81 BAKIMDAN ÖNCE 26
82 BAKIM SIRASINDA 27
9 İŞ GÜVENLİĞİ ETİKETLERİNİN YERLERİ 30
91 ETİKETLERİN YERLERİ 30
92 İŞ GÜVENLİĞİ ETİKETLERİNİN İÇERİĞİ 31
10 PARÇALARIN ADLARI 39
101 ANA PARÇALARIN YERLERİ 39
102 OPERATÖR KABİNİ DETAYI 40
11 OPERATÖR KABİNİ 41
111 KUMANDA PANELİ 41
112 MENÜ İÇERİĞİ 46
113 OPERA DÜĞME PANELİ 62
114 TEYP 64
115 USB / AUX GİRİŞİ 65
116 HARİCİ PRİZ (12V) 65
117 KONTAK ANAHTARI 65
118 ÇALIŞMA SAATİ 66
119 BARDAKLIK / KÜL TABLASI 66
1110 EŞYA MUHAFAZA GÖZÜ 66
1111 KAPAKLI KUTU 66
1112 ANAHTARLAR 67
1113 DOZER BIÇAĞI VE DESTEK AYAĞI LEVYESİ 69
1114 DİREKSİYON 70
1115 İŞ GÜVENLİĞİ KİLİT KOLU 76
1116 KOLÇAK YÜKSEKLİK AYARI 76
1117 KOLÇAK AÇI AYARI 77
1118 KONSOL AÇI AYAR KOLLARI 77
1119 SOL KONSOL KALDIRMA KOLU 78
1120 LEVYELER 79
1121 KULE DÖNÜŞ KİLİDİ 81
1122 GAZ VE FREN PEDALLARI 82
v
1123 SİGORTA KUTUSU 84
1124 OTOMATİK / MANUEL ANAHTARI 86
1125 AKÜ RÖLESİ 86
1126 ISITICI VE KLİMA 87
1127 ÇAKMAK 91
1128 ŞİŞELİK 91
1129 SOĞUTUCU DEPO 91
1130 YÜKLEME ALANI VE DOLAP 91
1131 ACİL DURUM ÇIKIŞI 91
1132 İLK YARDIM ÇANTASI 91
1133 ÖN CAM 92
1134 KAPI 93
1135 KAPI SABİTLEME MEKANİZMASI 93
1136 YAN CAM 94
1137 YANGIN SÖNDÜRÜCÜ (İSTEĞE BAĞLI) 94
1139 ÖN VE ARKA PERDE 95
1140 AÇILIR TAVAN 95
1141 GÜNEŞLİK 95
1142 KABİN İÇ AYDINLATMA LAMBASI 95
1143 AYNALARIN AYARLANMASI 96
1144 OPERATÖR KOLTUĞU AYARLARI 96
1145 EMNİYET KEMERİ 97
12 MAKİNENİN ÇALIŞTIRILMASI 98
121 MOTORUN ÇALIŞTIRILMASINDAN ÖNCE KONTROL EDİLECEK HUSUSLAR 98
122 MOTORUN ÇALIŞTIRILMASI 101
123 MOTOR ÇALIŞTIKTAN SONRA YAPILACAK İŞLEMLER 103
124 MAKİNEYİ KULLANMAYA BAŞLAMA 105
125 YÜRÜYÜŞ YÖNÜ KONTROLÜ 107
126 KULENİN DÖNDÜRÜLMESİ 107
127 ATAŞMANLARIN ÇALIŞTIRILMASI 108
128 DESTEK AYAKLARININ VE DOZER BIÇAĞININ ÇALIŞTIRILMASI 109
129 HIZ SABİTLEYİCİ (CRUISE) FONKSİYONU 110
1210 ÇALIŞMA SIRASINDA KISITLAMALAR 111
1211 ÇALIŞMA SIRASINDA ALINACAK ÖNLEMLER 113
1212 EĞİMLİ ARAZİDE YÜRÜTÜLÜRKEN ALINACAK ÖNLEMLER 114
1213 HİDROLİK EKSKAVATÖRLERLE YAPILAN DİĞER İŞLER 115
1214 YÜK KALDIRMA 116
1215 KEPÇENİN DEĞİŞTİRİLMESİ 117
1216 İŞ BİTİMİNDEN SONRAKİ KONTROLLER 118
1217 MOTORUN DURDURULMASI 118
1218 MOTORUN DURDURULMASINDAN SONRAKİ KONTROLLER 118
1219 KİLİTLEME SİSTEMİ 118
13 TAŞIMA 119
131 YÜKLEME VE İNDİRME 119
132 YÜKLEME SIRASINDA ALINACAK ÖNLEMLER 120
133 TAŞIMA SIRASINDA ALINACAK ÖNLEMLER 120
134 MAKİNENİN ASKIYA ALINMASI 121
135 DENİZ AŞIRI NAKLİYE 122
14 HAVA ŞARTLARINA GÖRE MAKİNENİN HAZIRLANMASI 123
141 SOĞUK HAVAYA HAZIRLAMA 123
142 ÇALIŞMA BİTTİKTEN SONRA ALINACAK ÖNLEMLER 123
143 SICAK HAVAYA HAZIRLAMA 123
15 UZUN SÜRE DEPOLAMA 124
151 DEPOLAMADAN ÖNCE 124
152 DEPOLAMA SIRASINDA 124
153 DEPOLAMADAN SONRA 125
154 MAKİNENİN KULLANIMDAN ÇEKİLMESİ VE DEĞERLENDİRİLMESİ TALİMATLARI 126
16 ARIZACILIK 127
161 ARIZADAN ŞÜPHELENME OLGUSU 127
162 ÇEKME YÖNTEMİ 128
163 HAFİF CİSİMLER İÇİN ÇEKME DELİĞİNİN KULLANILMASI 129
164 ÖZEL KOŞULLAR ALTINDA ALINACAK ÖNLEMLER 129
165 ELEKTRİK DEŞARJI 130
vi
166 AKÜ ŞARJ SORUNU 131
167 HARARET 131
168 ANORMAL (DÜŞÜK) YAĞ BASINCI 132
169 MOTOR ARIZASI 133
1610 HİDROLİK SİSTEM ARIZASI 136
1611 ELEKTRİK SİSTEMİ ARIZASI 138
1612 DİĞER SORUNLAR 138
17 BAKIM SIRASINDA ALINACAK ÖNLEMLER 139
18 GENEL BAKIM 140
181 YAĞ, YAKIT VE SOĞUTMA SUYU 140
182 ELEKTRONİK PARÇALAR 141
183 HİDROLİK ELEMANLAR 142
184 KEPÇE BOŞLUK AYARI 142
19 SARF MALZEMELERİ 143
20 SICAKLIĞA GÖRE YAKIT VE YAĞ KULLANIMI 144
201 YAĞ, YAKIT VE SOĞUTMA SUYU 144
202 ÖNERİLEN YAĞLAMA YAĞLARI 147
203 ÖNERİLEN YAKIT 148
204 SOĞUTMA SUYU 150
21 ANA PARÇALARIN PERİYODİK (SÜRELİ) DEĞİŞİMİ 151
22 KONTROL VE BAKIM LİSTESİ 152
23 PERİYODİK KONTROL VE BAKIM 154
231 HER 10 SAATTE (İŞE BAŞLAMADAN ÖNCE) 154
232 HER 50 SAATTE (HAFTALIK BAKIM) 167
233 İLK 250 SAATTE 169
234 HER 250 SAATTE (AYLIK BAKIM) 172
235 HER 250 HİDROLİK KIRICI SAATİNDE 175
236 HER 500 SAATTE (3 AYLIK BAKIM) 176
237 HER 1000 SAATTE (6 AYLIK) BAKIM 185
238 HER 2000 SAATTE (YILLIK BAKIM) 188
239 HER İKİ YILDA BİR 190
2310 GEREKTİĞİNDE 193
24 TEKNİK ÖZELLİKLER 198
241 HMK 140 W-3 TEKNİK ÖZELLİKLERİ 198
242 HMK 200W-3 TEKNİK ÖZELLİKLERİ 214
25 GENEL ÖNLEMLER 226
251 İŞ GÜVENLİĞİ 226
252 EĞİMLİ ARAZİDE YÜRÜTÜLÜRKEN ALINACAK ÖNLEMLER 226
253 ATAŞMAN SEÇİMİ 227
254 DÜŞEN VEYA SIÇRAYAN CİSİMLERDEN KORUNMA 227
255 DEVRİLMEYE VE YUVARLANMAYA KARŞI KORUNMA 227
26 LASTİKLERİN KULLANIMI 228
261 LASTİKLERİN DEĞİŞTİRİLMESİ 228
262 LASTİKLERİN YER DEĞİŞTİRİLMESİ 228
27 HİDROLİK KIRICI 229
271 HİDROLİK KIRICIYLA YAPILAN İŞLER 229
272 HİDROLİK KIRICI UYGULAMASINDA HATALI YÖNTEMLER 230
273 HİDROLİK KIRICI KULLANILMASI DURUMUNDA YAPILACAK AYARLAR 232
274 HİDROLİK KIRICI KULLANILMASI DURUMUNDA BAKIM 236
28 ÇABUK SÖK-TAK ATAŞMANI (VARSA) 237
281 KEPÇENİN TAKILMASI 237
282 KEPÇENİN SÖKÜLMESİ 237
29 OPSİYONEL ATAŞMAN-2 238
291 OPSIYONEL ATAŞMAN-2 AKIMININ AYARLANMASI 238
292 OPATAŞMAN-2 MOTOR DEVRININ AYARLANMASI 239
293 AKTİF ATAŞMAN SEÇİMİ 240
294 ÜÇ YOLLU KÜRESEL VANANIN KONUMU 240
295 İLAVE HİDROLİK HATTI (VARSA) 240
vii
30 İLETİŞİM BİLGİLERİ 241
301 FABRİKA VE SATIŞ SONRASI HİZMETLER 241
302 BÖLGE YÖNETİCİLİKLERİ 242
303 SERVİS İSTASYONLARI 244
31 ALFABETİK İNDEKS 251
32 NOTLAR 253
TANIM:
Hidromek HMK 140 W-3 HMK 200 W-3 TIER 3 SERİSİ LASTİKLİ EKSKAVATÖRLER KULLANIM VE BAKIM EL KİTABI(H237322400) – PDF DOWNLOAD (Turkish)
ÖNSÖZ
- Bu el kitabında iş güvenliği, kullanım, taşıma, yağlama, bakım ve onarım bilgileri yer almaktadır. Makineyi kullanmadan önce bu el kitabının dikkatle okunması ve kullanım, yağlama, bakım-onarım bilgilerinin tam anlaşılması gerekmektedir. Bu el kitabına uygun hareket edilmemesi ciddi kazalara neden olabilir.
- Bu dokümanda yer alan bazı fotoğraf ya da çizimler kendi makinenizden farklı detayları ya da ataşmanları gösterebilir. Gösterim amacıyla koruma ve kapaklar çıkarılmış olabilir. Ürün tasarımındaki sürekli iyileştirme ve geliştirme çalışmaları sonucu makinenizde, bu dokümanda yer almayan değişiklikler yapılmış olabilir.
İŞ GÜVENLİĞİ BİLGİLERİ
Ürünün kullanımı, bakımı ve onarımı ile bağlantılı kazaların çoğu temel iş güvenliği kurallarının ya da önlemlerinin uygulanmamasından kaynaklanmaktadır. Kullanım, yağlama, bakım ve onarım ile ilgili bilgiler okunup anlaşılmaksızın ürünü kullanmayın veya yağlama, bakım ya da onarım yapmayın. El kitabında ya da makine üzerinde kullanılan iş güvenliği sembolleri aşağıdaki gibidir:

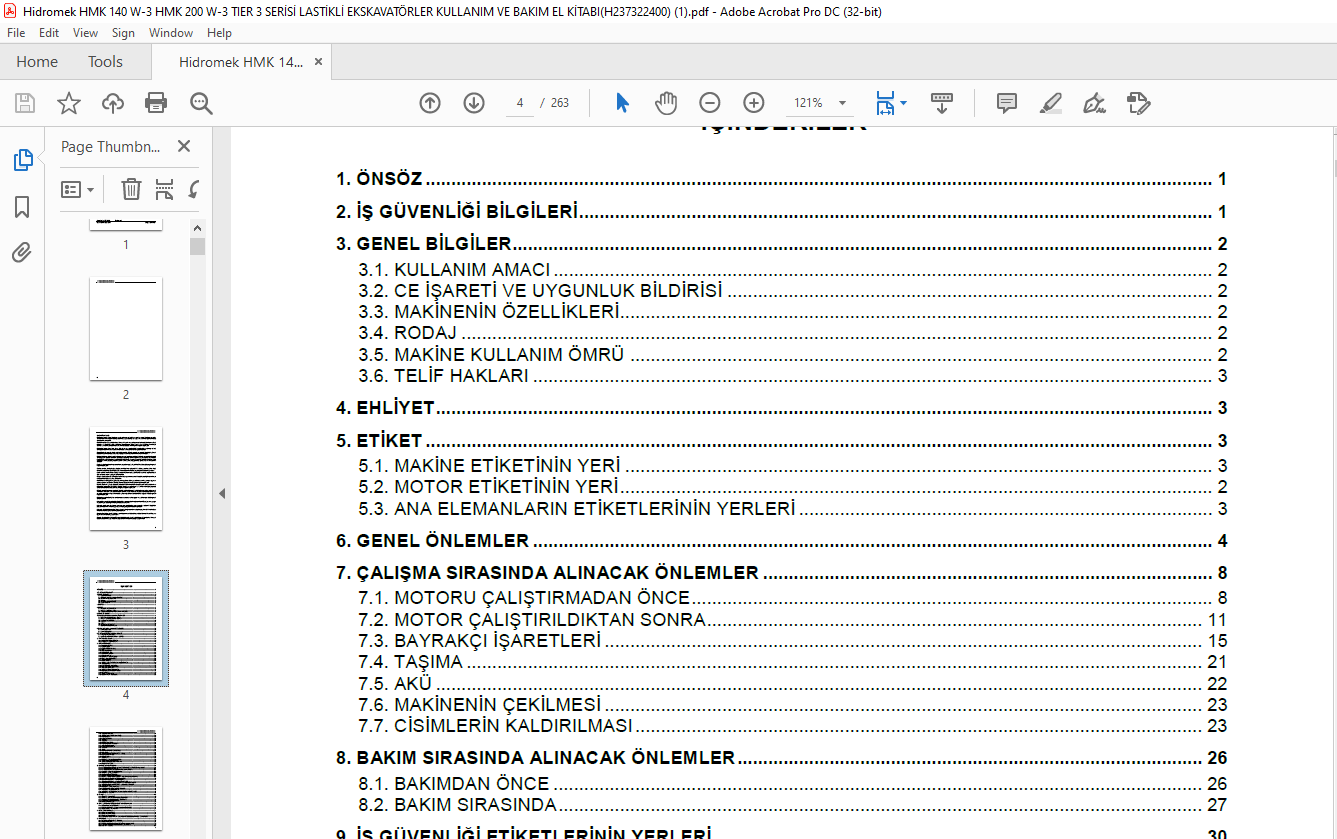

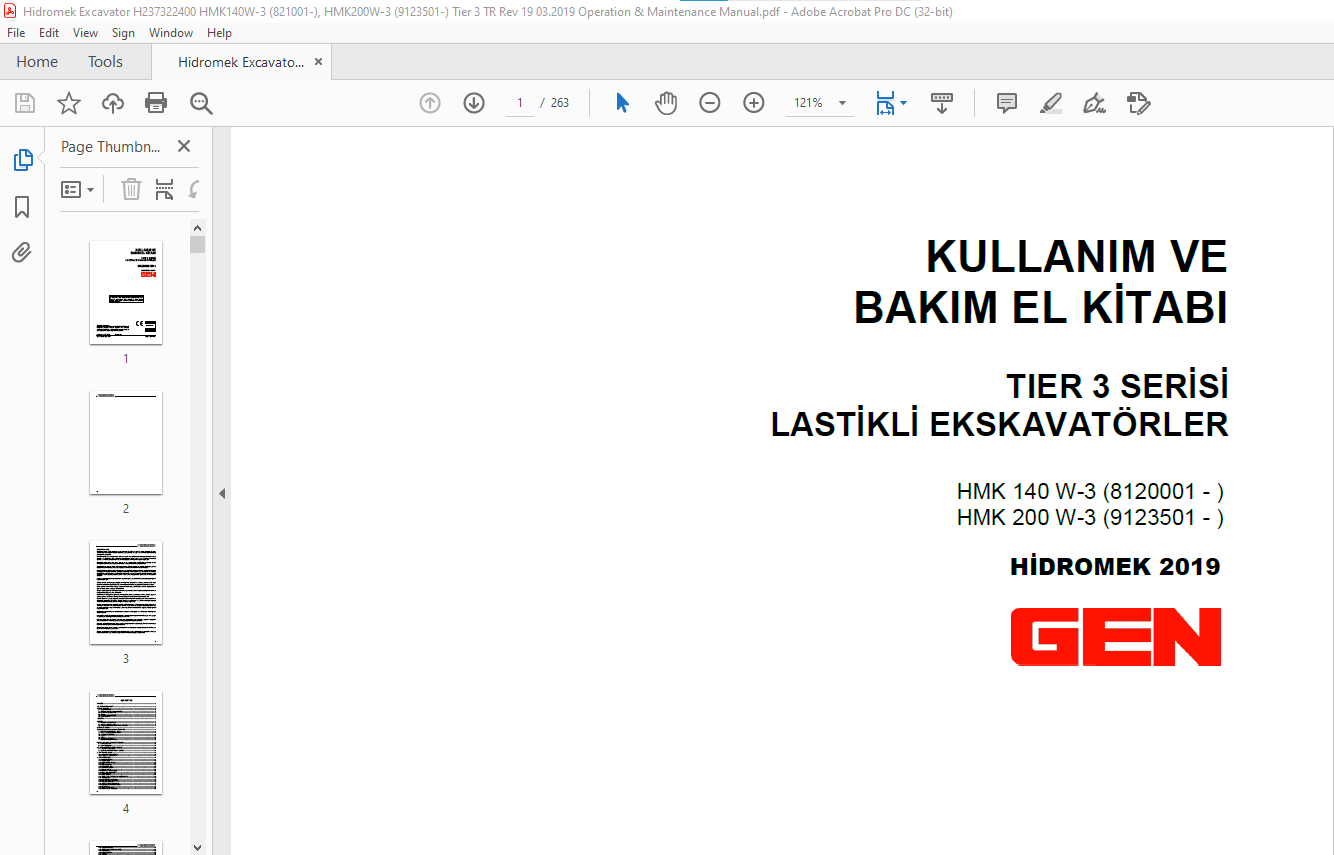

KILAVUZUN GÖRÜNTÜLERİ ÖNİZLEME:
