Hidromek HMK 102S Alpha SERVİS EL KİTABI Y10-12425 – PDF DOWNLOAD (Turkish)
DOSYA AYRINTILARI:
Hidromek HMK 102S Alpha SERVİS EL KİTABI Y10-12425 – PDF DOWNLOAD (Turkish)
Language : Turkish
Pages : 834
Downloadable : Yes
File Type : PDF
Size: 102 MB
İÇİNDEKİLER:
Hidromek HMK 102S Alpha SERVİS EL KİTABI Y10-12425 – PDF DOWNLOAD (Turkish)
HMK 102S Servis El Kitabı 1
İÇİNDEKİLER 2
00 ÖNSÖZ 3
01 Servis El Kitabının Yapısı 4
02 Bu Kitap Nasıl Okunur 5
03 Ölçü Birim Dönüşümleri 6
01 GENEL 9
01 Güvenlik Önlemleri 10
02 Makine Özellikleri 58
A MOTOR SİSTEMİ 66
01 Motor Montajı 67
02 Hava Emiş ve Egzoz Sistemi 77
03 Soğutma Sistemi 81
04 Yakıt Sistemi 85
05 Klima ve Kalorifer 89
C OPERATÖR KABİNİ 123
01 Kabin ile İlgili Parçalar 124
D ATAŞMANLAR 139
01 Yükleyici Ataşmanları 140
02 Kazıcı Ataşmanları 145
E GÜÇ AKTARMA SİSTEMİ 162
01 Güç Aktarma Montajı 163
02 Teker ve Lastik Grubu 164
03 Ön Aks 173
04 Arka Aks 252
05 Şanzıman 337
F HİDROLİK SİSTEM 433
01 Hidrolik Sistem 434
Hidrolik Devre Şemaları 453
G HİDROLİK KOMPONENTLER 458
01 Yükleyici ve Kazıcı Kumanda Valfleri 459
02 Joystik 477
03 Silindirler 497
04 Hidrolik Pompalar 531
05 Pilot Besleme Bloğu 546
06 Sarsıntısız Yürüyüş Valfi (MSS) 548
07 Hidrolik Akümülatörler 553
H DİREKSİYON SİSTEMİ 557
01 Direksiyon Sistemi ve Valfleri 558
J FREN SİSTEMİ 610
01 Servis Freni 611
02 Park Freni 625
K ELEKTRİK SİSTEMİ 634
01 Ana Elektrik Sistemi 635
Elektrik Tesisat Şemaları 675
Z Motor Parçaları 685
01 Motor Genel Bilgileri 686
02 Mekanik 726
03 Motor Yağlama Sistemi 799
04 Motor Soğutma Sistemi 807
05 Motor Yakıt Sistemi 816
06 Motor Elektrik Sistemi 825
TANIM:
Hidromek HMK 102S Alpha SERVİS EL KİTABI Y10-12425 – PDF DOWNLOAD (Turkish)
Servis El Kitabının Yapısı:
Bu servis el kitabı, atölyede yapılacak bakım onarımlarda kullanılabilecek gerekli teknik bilgileri içermektedir.
HİDROMEK kazıcı yükleyicilere ait bilgiler, kolaylık açısından her ana sisteme ait bölümler halinde verilmektedir.
Bu kitap, yedek parça katalog diziniyle de uyumlu olacak şekilde, okuyup anlaşılmasını kolaylaştırmak için aşağıdaki ana
bölümlere ayrılmıştır:
• Bölüm 00; Önsöz: Servis El Kitabı’nın yapısı nasıl okunacağı ve bu kitap içerisinde kullanılan sembollere dair açıklamalara
yer verilmiştir.
• Bölüm 01; Genel: Servis işlemleri sırasında alınması gereken güvenlik önlemleri ile HMK 102S ALPHA kazıcı yükleyicinin
özelliklerine yer verilmiştir.
• Bölüm A; Motor Sistemi: Bu bölümde motor montajı, hava emiş, egzoz, soğutma ve yakıt sistemleri ile klima ve
ısıtıcı sistemlerinin özellikleri ve açıklamalarına, onarım bakım yöntemleri ile arıza tespit/arıza giderme önerilerine yer
verilmiştir.
• Bölüm C; Kabin: Bu bölümde kabin ve kabin ile ilgili parçaların özellikleri ve açıklamalarına, onarım bakım yöntemleri ile
arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm D; Ataşman: Bu bölümde makineye takılan standart ve opsiyonel ataşmanların özellikleri ve açıklamalarına,
onarım bakım yöntemleri ve arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm E; Güç Aktarma Sistemi: Bu bölümde makinenin güç aktarma sisteminin ana parçalarının özellikleri ve
açıklamalarına, onarım bakım yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm F; Hidrolik Sistem: Bu bölümde makinenin hidrolik sisteminin ana parçalarının makine üzerine montajı ve tesisat
bağlantılarına dair bilgilere yer verilmiştir.
• Bölüm G; Hidrolik Komponentler: Bu bölümde makinenin hidrolik sistemine ait komponentlerin özellikleri ve
açıklamalarına, onarım bakım yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm H; Direksiyon Sistemi: Bu bölümde makinenin direksiyon sisteminin ve buna bağlı parçaların özellikleri ve
açıklamalarına, onarım bakım yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm J; Fren Sistemi: Bu bölümde makinenin fren sisteminin ve buna bağlı parçaların özellikleri ve açıklamalarına,
onarım bakım yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm K; Elektrik Sistemi: Bu bölümde makinenin elektrik sisteminin ve buna bağlı parçaların özellikleri ve
açıklamalarına, onarım bakım yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm Z; Motor Parçaları: Bu bölümde makinenin motor parçalarının özellikleri ve açıklamalarına, onarım bakım
yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.

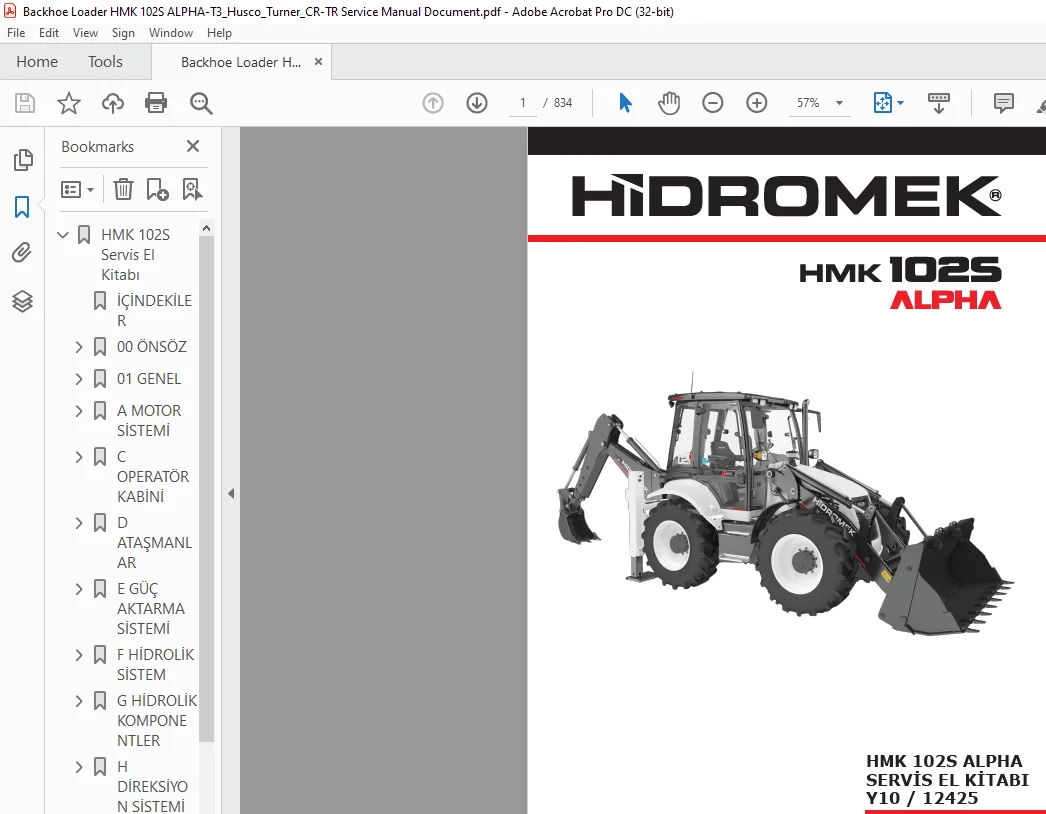

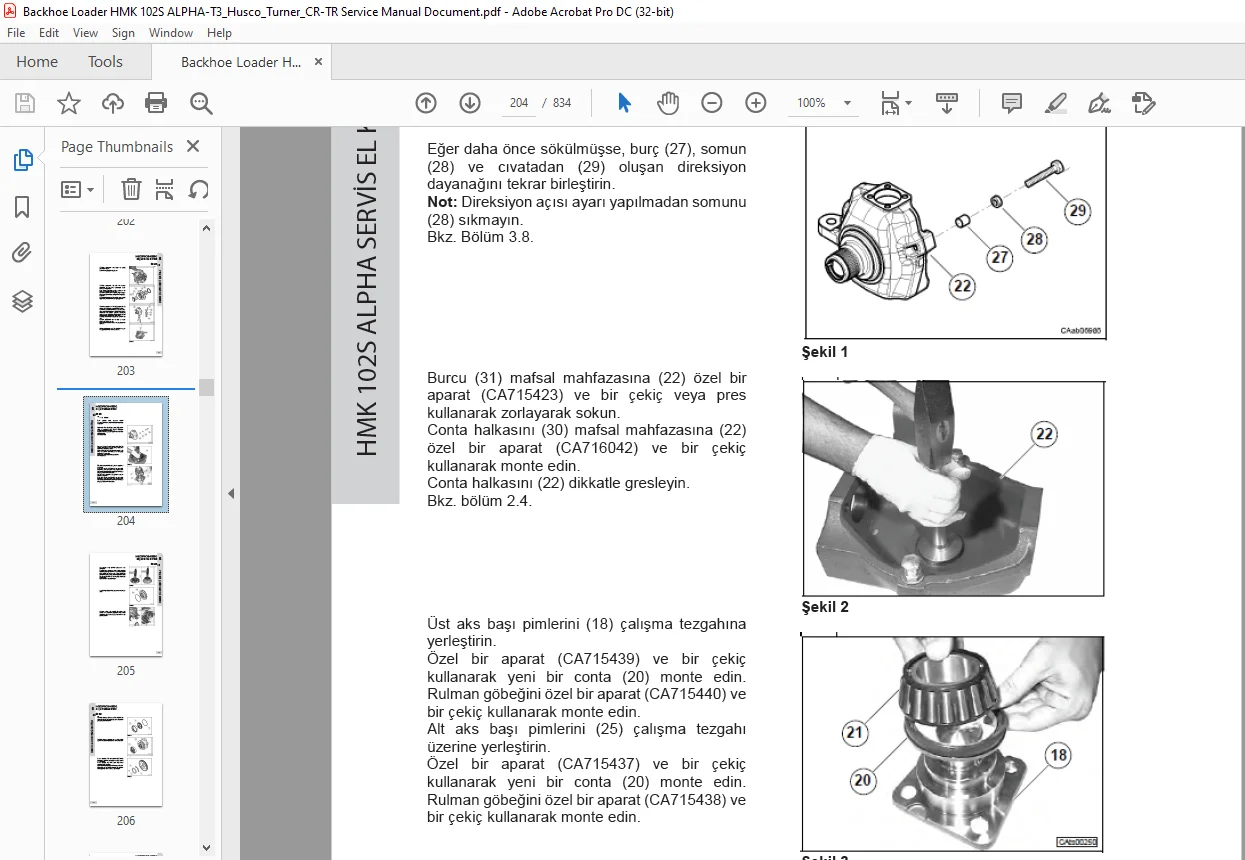

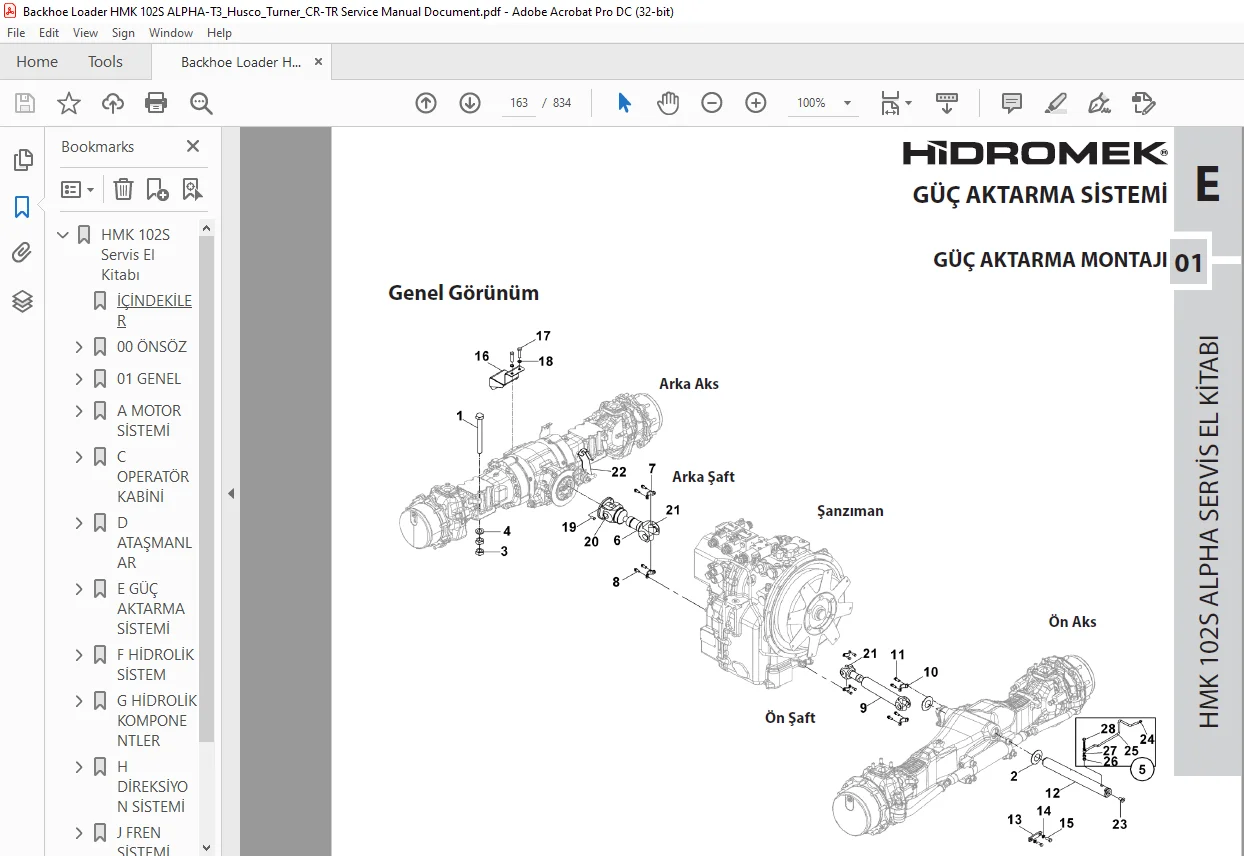

KILAVUZUN GÖRÜNTÜLERİ ÖNİZLEME:
KILAVUZUN VİDEO ÖNİZLEMESİ:
LÜTFEN AKLINIZDA BULUNDURUN:
- Bu, bayiler tarafından aracınızı teşhis etmek için kullanılan AYNI KILAVUZ’dur.
- Bu bir PDF kılavuzu olduğundan ve ödemeyi yaptıktan sonra 2 dakika içinde indirebileceğinizden kuryeleri / postaları beklemenize gerek yok.
- Ödemeniz tamamen güvende ve kılavuzun teslimatı ANINDA – İNDİRME SAYFASINA yönlendirileceksiniz.
- O yüzden hiç tereddüt etmeyin ve sorularınız için bize yazın: heydownloadss @gmail.com
