FURUKAWA JTH2A-210Z 2 BOOM 1 CAGE WHEEL JUMBO Parts Manual PDF DOWNLOAD

Description

FURUKAWA JTH2A-210Z 2 BOOM 1 CAGE WHEEL JUMBO Parts Manual PDF DOWNLOAD

FILE DETAILS:

FURUKAWA JTH2A-210Z 2 BOOM 1 CAGE WHEEL JUMBO Parts Manual PDF DOWNLOAD

Language : English
Pages : 428
Downloadable : Yes
File Type : PDF

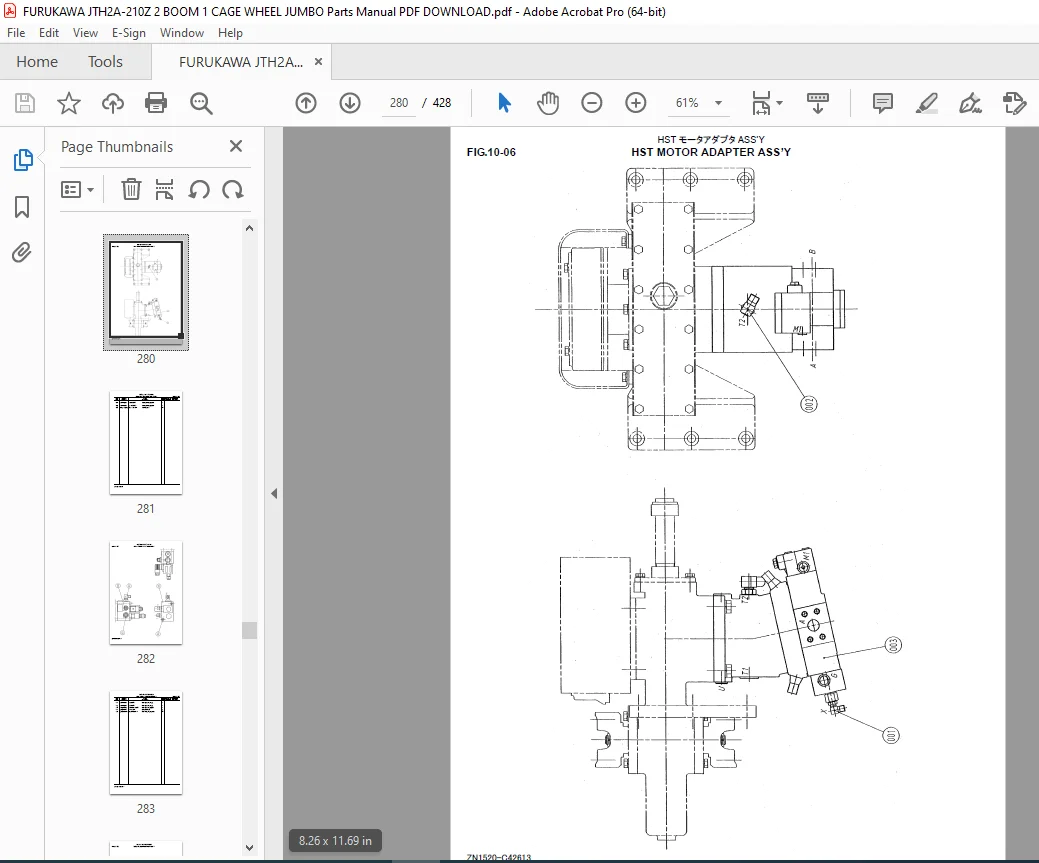

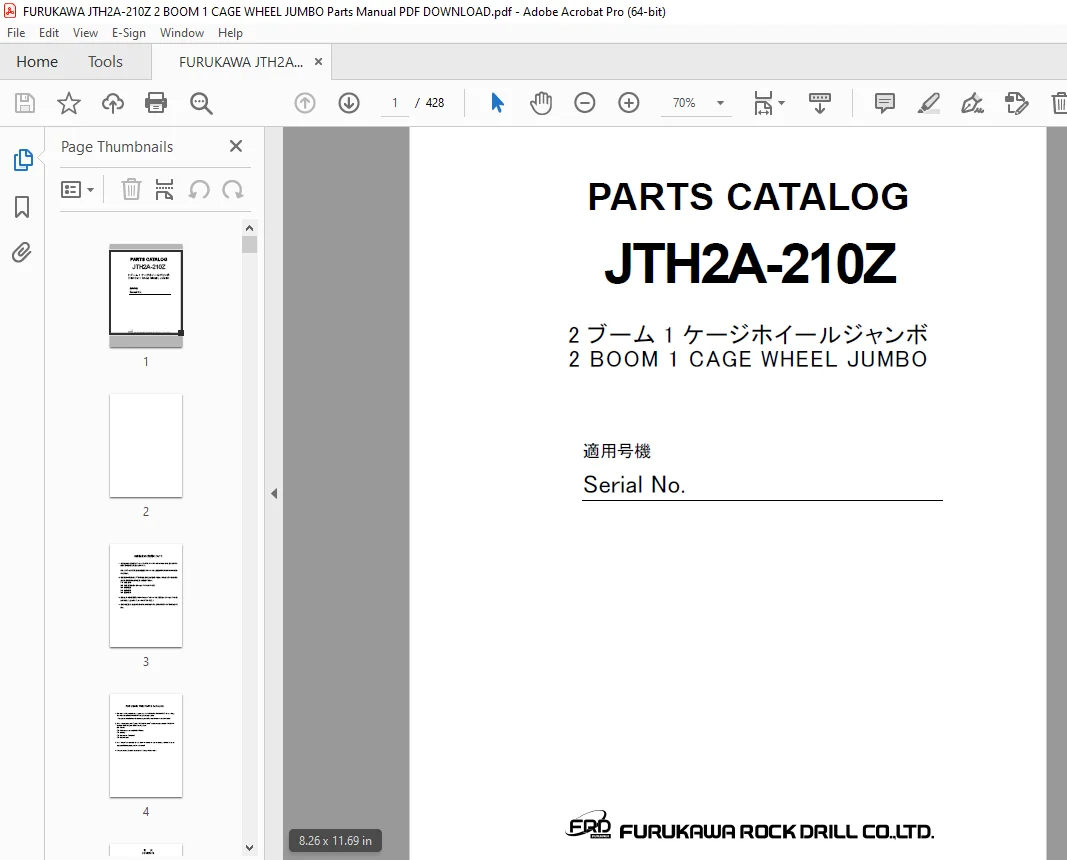

IMAGES PREVIEW OF THE MANUAL:

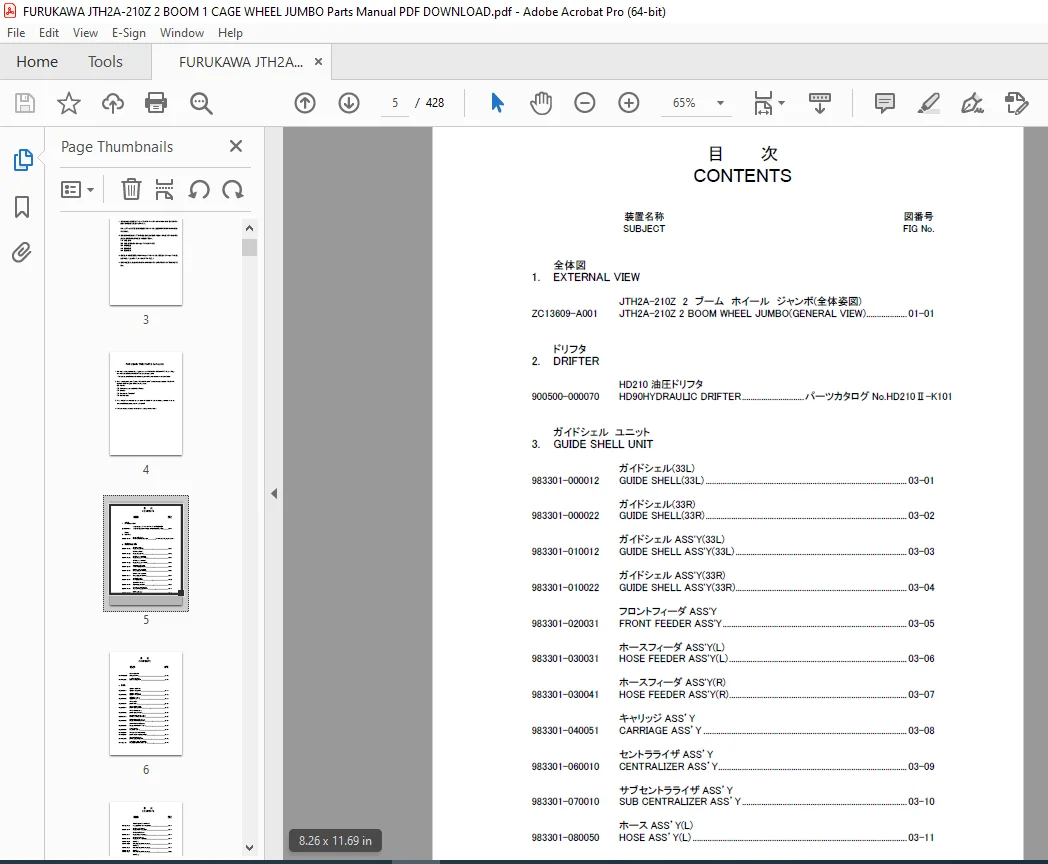

TABLE OF CONTENTS:

FURUKAWA JTH2A-210Z 2 BOOM 1 CAGE WHEEL JUMBO Parts Manual PDF DOWNLOAD

1 EXTERNAL VIEW
JTH2A-210Z 2 ブーム ホイール ジャンボ(全体姿図)
ZC13609-A001 JTH2A-210Z 2 BOOM WHEEL JUMBO(GENERAL VIEW) 01-01
ドリフタ
2 DRIFTER
HD210 油圧ドリフタ
900500-000070 HD90HYDRAULIC DRIFTER パーツカタログNoHD210Ⅱ-K101
ガイドシェル ユニット
3 GUIDE SHELL UNIT
ガイドシェル(33L)
983301-000012 GUIDE SHELL(33L) 03-01
ガイドシェル(33R)
983301-000022 GUIDE SHELL(33R) 03-02
ガイドシェルASS’Y(33L)
983301-010012 GUIDE SHELL ASS’Y(33L) 03-03
ガイドシェルASS’Y(33R)
983301-010022 GUIDE SHELL ASS’Y(33R) 03-04
フロントフィーダASS’Y
983301-020031 FRONT FEEDER ASS’Y 03-05
ホースフィーダASS’Y(L)
983301-030031 HOSE FEEDER ASS’Y(L) 03-06
ホースフィーダASS’Y(R)
983301-030041 HOSE FEEDER ASS’Y(R) 03-07
キャリッジASS’Y
983301-040051 CARRIAGE ASS’Y 03-08
セントラライザASS’Y
983301-060010 CENTRALIZER ASS’Y 03-09
サブセントラライザASS’Y
983301-070010 SUB CENTRALIZER ASS’Y 03-10
ホースASS’Y(L)
983301-080050 HOSE ASS’Y(L) 03-11
目 次
CONTENTS
装置名称 図番号
SUBJECT FIG No
ホースASS’Y(R)
983301-080060 HOSE ASS’Y(R) 03-12
フィードシリンダ(33)
985507-21092 FEED CYLINDER(33) 03-13
ブーム
4 BOOM
JE332-Mr4(L)ブーム
933200-00011 JE332-Mr4(L) BOOM 04-01
JE332-Mr4(R)ブーム
933200-00012 JE332-Mr4(R) BOOM 04-02
ペデスタルASS’Y
933200-01002 PEDESTAL ASS’Y 04-03
ブームASS’Y
933200-02019 BOOM ASS’Y 04-04
ブームヘッド(L)ASS’Y
933200-03011 BOOM HEAD(L) ASS’Y 04-05
ブームヘッド(R)ASS’Y
933200-03012 BOOM HEAD(R) ASS’Y 04-06
ロータリアクチュエータASS’Y
933100-04001 ROTARY ACTUATOR ASS’Y 04-07
ガイドマウンチング(L)ASS’Y
933200-05003 GUIDE MOUNTING(L) ASS’Y 04-08
ガイドマウンチング(R)ASS’Y
933200-05004 GUIDE MOUNTING(R) ASS’Y 04-09
シリンダASS’Y
933200-06004 CYLINDER ASS’Y 04-10
985509-22006 ブームスイングシリンダ(A)(B)
985509-22007 BOOM SWING CYLINDER(A)(B) 04-11
ブームスライドシリンダ
985509-21059 BOOM SLIDE CYLINDER 04-12
シリンダ(120-695) ブームリフト
985512-21124 CYLINDER(120-695) BOOM LIFT 04-13
目 次
CONTENTS
装置名称 図番号
SUBJECT FIG No
シリンダ(120-305) ガイドチルト
985512-21123 CYLINDER(120-305) GUIDE TILT 04-14
ガイドスイングシリンダ
985507-21030 GUIDE SWING CYLINDER 04-15
ガイドスライドシリンダ
985506-21084 GUIDE SLIDE CYLINDER 04-16
ガイドダンプシリンダ
985509-21036 GUIDE DUMP CYLINDER 04-17
933100-06203 カンバラA
933100-06215 COUNTER BALANCE VALVE A 04-18
カンバラB
933100-06223 COUNTER BALANCE VALVE B 04-19
933100-06246 カンバラE
933100-06247 COUNTER BALANCE VALVE E 04-20
カンバラD2
933100-06902 COUNTER BALANCE VALVE D2 04-21
ホースフックASS’Y
933200-07017 HOSE HOOK ASS’Y 04-22
ブームホースラインASS’Y
933200-08008 BOOM HOSE LINE ASS’Y 04-23
ドリフタホースラインASS’Y
933200-08509 DRIFTER HOSE LINE ASS’Y 04-24
チャージング ケージ ユニット
5 CHARGING CAGE UNIT
チャージングケージユニット
ZN700-C10010 CHARGING CAGE UNIT 05-01
チャージングケージブームASS’Y
ZN700-C10149 CHARGING CAGE BOOM ASS’Y 05-02
ペデスタルサブASS’Y
ZN700-C10150 PEDESTAL SUB ASS’Y 05-03
ケージASS’Y
ZN700-C10214 CAGE ASS’Y 05-04
目 次
CONTENTS
装置名称 図番号
SUBJECT FIG No
ブームリフトシリンダ
985510-71021 BOOM LIFT CYLINDER 05-05
ケージチルトシリンダ
985508-71015 CAGE TILT CYLINDER 05-06
マスタシリンダ
985508-71016 MASTER CYLINDER 05-07
ブームスライドシリンダ
985506-73001 BOOM SLIDE CYLINDER 05-08
ブームスライドシリンダ
985506-73002 BOOM SLIDE CYLINDER 05-09
ブームスイングシリンダ
ZN700-C10701 BOOM SWING CYLINDER 05-10
コントロールバルブ（ヨーク）
ZN700-C10827 CONTROL VALVE(YOKE) 05-11
コントロールバルブ(ケージ)
ZN700-C10828 CONTROL VALVE(CAGE) 05-12
ホースラインASS’Y
ZN700-C10950 HOSE LINE ASS’Y 05-13
避難ロープASS’Y
ZN700-C11001 ESCAPE ROPE ASS’Y 05-14
ドライブ ユニット
6 DRIVE UNIT
ドライブユニット
ZN1520-C10004 DRAIVE UNIT 06-01
フロントアクスル
ZN1520-C11101 FRONT AXLE 06-02
リヤアクスル
ZN1520-C11102 REAR AXLE 06-03
ホイールASS’Y
ZN1520-C10201 WHEEL ASS’Y 06-04
ギヤボックスASS’Y
ZN1520-C10350 GEAR BOX ASS’Y 06-05
目 次
CONTENTS
装置名称 図番号
SUBJECT FIG No
センタベアリングASS’Y
ZN1520-C10401 CENTER BEARING ASS’Y 06-06
プロペラシャフトASS’Y
ZN1520-C10503 PROPELLER SHAFT ASS’Y 06-07
ホイールブレーキASS’Y
ZN1520-C10632 WHEEL BREAKE ASS’Y 06-08
ブレーキパイピングASS’Y
ZN1520-C10710 BREAKE PIPING ASS’Y 06-09
駐車ブレーキASS’Y
ZN1520-C10803 PACKING BREAKE ASS’Y 06-10
ステアリングASS’Y
929610-090010 STEERING ASS’Y 06-11
オービットモータ
ZN1520-C40201 ORBIT MOTOR 06-12
ステアリングシリンダASS’Y
ZN1520-C11001 STEERING CYLINDER ASS’Y 06-13
フレーム ユニット
7 FRAME UNIT
フレームユニット
ZN1520-C20009 FRAME UNIT ASS’Y 07-01
センタピンASS’Y
ZN1520-C20101 CENTER PIN ASS’Y 07-02
サスペンションASS’Y
ZN1520-C20209 SUSPENSION ASS’Y 07-03
リヤフレームASS’Y
ZN1520-C21321 REAR FRAME ASS’Y 07-04
フロントフレームASS’Y
ZN1520-C21502 FRONT FRAME ASS’Y 07-05
ペデスタルグリース配管サブASS’Y
ZN1520-C21526 PEDESTAL GREASE PIPING SUB ASS’Y 07-06
コントロールデッキASS’Y
ZN1520-C21401 CONTROL DECK ASS’Y 07-07
目 次
CONTENTS
装置名称 図番号
SUBJECT FIG No
コントロールスタンドASS’Y
ZN1520-C21420 CONTROL DECK ASS’Y 07-08
エンジンカバーASS’Y
ZN1520-C21202 ENGINE COVER ASS’Y 07-09
アウトリガ(L)ASS’Y
ZN1520-C20801 OUTRIGGER(L) ASS’Y 07-10
アウトリガ(R)ASS’Y
ZN1520-C20802 OUTRIGGER(R) ASS’Y 07-11
アウトリガASS’Y
ZN1520-C20810 OUTRIGGER ASS’Y 07-12
アウトリガシリンダASS’Y
ZN1520-C20912 OUTRIGGER CYLINDER ASS’Y 07-13
オペレータルーフASS’Y
ZN1520-C21001 OPERATER ROOF ASS’Y 07-14
ルーフリフトシリンダ
ZN1520-C21101 ROOF LIFT CYLINDER 07-15
エンジン パワー ユニット
8 ENGINE POWER UNIT
エンジンパワーユニット
ZN1520-C30005 ENGINE POWER UNIT 08-01
エンジンASS’Y
ZN1520-C30701 ENGINE ASS’Y 08-02
フューエルタンクASS’Y
ZN1520-C30205 FUEL TANK ASS’Y 08-03
エヤクリーナASS’Y
ZN1520-C30305 AIR CLEANER ASS’Y 08-04
エヤクリーナ
989705-09100-0 AIR CLEANER 08-05
マフラASS’Y
ZN1520-C30903 MUFFLER ASS’Y 08-06
ポンプマウンチングASS’Y
ZN1520-C30520 PUMP MOUNTING ASS’Y 08-07
目 次
CONTENTS
装置名称 図番号
SUBJECT FIG No
エンジンコントロールASS’Y
ZN1520-C31001 ENGINE CONTROL ASS’Y 08-08
ラジエータ,オイルクーラ
ZN1520-C31101 RADIATOR, OIL COOLER 08-09
エンジンマウンチングASS’Y
ZN1520-C31201 ENGINE MOUNTING ASS’Y 08-10
ラジエータパイピングASS’Y
ZN1520-C31301 RADIATOR PIPING ASS’Y 08-11
電動 パワー ユニット
9 ELECTRIC POWER UNIT
電動パワー ユニット （37kW）
ZN120-C41019 ELECTRIC POWER UNIT (37kW) 09-01
ギヤポンプASS’Y（６0Hz）
ZN120-C41305 GEAR PUMP ASS’Y(60Hz) 09-02
走行 ハイドローリック ユニット
10 TRAVEL HYDRAULIC UNIT
走行ハイドローリックユニット
ZN1520-C40008 TRAVEL HYDRAULIC UNIT 10-01
オイルタンク
ZN1520-C42403 OIL TANK 10-02
サクションラインASS’Y
ZN1520-C42504 SUCTION LINE ASS’Y 10-03
HST ラインASS’Y
ZN1520-C42604 HST LINE ASS’Y 10-04
HSTポンプアダプタ
ZN1520-C42622 HST PUMP ADAPTER 10-05
目 次
CONTENTS
装置名称 図番号
SUBJECT FIG No
HST モータアダプタASS’Y
ZN1520-C42613 HST MOTOR ADAPTER ASS’Y 10-06
HST バルブアダプタASS’Y
ZN1520-C42614 HST VALVE ADAPTER ASS’Y 10-07
ラインフィルタアダプタASS’Y
ZN1520-C42615 LINE FILTER ADAPTER ASS’Y 10-08
走行デリバリラインASS’Y
ZN1520-C40908 DRIVE DELEVERY LINE ASS’Y 10-09
ステアリングラインASS’Y
ZN1520-C41105 STEERING LINE ASS’Y 10-10
アウトリガ,ルーフラインASS’Y
ZN1520-C41208 OUTRIGGER, ROOF LINE ASS’Y 10-11
ケーブルリールラインASS’Y
ZN1520-C41306 CABLE REEL LINE ASS’Y 10-12
バルブレバー(7)
ZN1520-C42303 VALVE LEVER(7) 10-13
穿孔 ブーム ハイドローリック ユニット
11 DRILLING BOOM HYDRAULIC ASS’Y
穿孔ハイドローリックユニット
ZN1520-C45014 DRILLING HYDRAULIC UNIT 11-01
ドリフタコントロールユニット
ZN240-C10011 DRIFTER CONTROL UNIT 11-02
バルブブロックASS’Y
ZN240-C10240 VALVE BLOCK ASS’Y 11-03
パーカッションコントロールバルブASS’Y
ZN240-C10302 PERCUSSION CONTROL VALVE ASS’Y 11-04
ローテーションコントロールバルブASS’Y
ZN240-C10403 ROTATION CONTROL VALVE ASS’Y 11-05
フィードコントロールバルブASS’Y
ZN240-C10502 FEED CONTROL VALVE ASS’Y 11-06
ブームコントロールボックスASS’Y
ZN1520-C46018 BOOM CONTROL BOX ASS’Y 11-07
目 次
CONTENTS
装置名称 図番号
SUBJECT FIG No
レバー&アダプタ(10)ASS’Y
ZN1520-C45507 LEVER & ADAPTER(10) ASS’Y 11-08
クロスレバー(A)ASS’Y
ZN910-C10301 CROSS LEVER(A) ASS’Y 11-09
クロスレバー(B)ASS’Y
ZN910-C10302 CROSS LEVER(B) ASS’Y 11-10
クロスレバー(C)ASS’Y
ZN910-C10303 CROSS LEVER(C) ASS’Y 11-11
ストレートレバー(A)ASS’Y
ZN910-C10304 STRAIGHT LEVER(A) ASS’Y 11-12
ドリリングデリバリリターンラインASS’Y
ZN1520-C46304 DRILLING DELIVERY RETURN LINE ASS’Y 11-13
オイルクーラサブASS’Y
ZN1520-C46310 OIL COOLER SUB ASS’Y 11-14
ドリリングフロントラインASS’Y
ZN1520-C46404 DRILLING FRONT LINE ASS’Y 11-15
チャージングケージメーンライン
ZN1520-C46504 CHARGING CAGE MAIN LINE 11-16
ダンパコントロールラインASS’Y
ZN1520-C46602 DUMPER CONTROL LINE ASS’Y 11-17
エア、ウォータ ユニット
12 AIR, WATER UNIT
エヤウォータユニット
ZN1520-C50010 AIR・WATER UNIT 12-01
コンプレッサユニット(37kW)
ZN500-C10001 COMPRESSOR UNIT(37kW) 12-02
コンプレッサ
ZN500-C10201 COMPRESSOR 12-03
ウォータポンプユニット(4kW)
ZN510-C10006 WATER PUMP UNIT(4kW) 12-04
ポンプパイピングASS’Y
ZN510-C10420 PUMP PIPING ASS’Y 12-05
目 次
CONTENTS
装置名称 図番号
SUBJECT FIG No
サーモコントロールASS’Y
ZN510-C10501 THERMO CONTROL ASS’Y 12-06
ウォータブースタポンプCR5
ZN510-C10161 WATER BOOSTER PUMP CR5 12-07
エヤウォータライン(R)ASS’Y
ZN1520-C50335 AIR WATER LINE(R) ASS’Y 12-08
オイルクーラ
ZN520-C10212 OIL COOLER 12-09
エヤウォータライン(F)ASS’Y
ZN1520-C50713 AIR WATER LINE(F) ASS’Y 12-10
ウォータコントロールバルブASS’Y
ZN1520-C50714 WATER CONTROL VALVE ASS’Y 12-11
パイロットウォータバルブ
ZN530-C10207 PILOT WATER VALVE 12-12
ルブリケータASS’Y
ZN500-C50124 LUBRICATOR ASS’Y 12-13
ルブリケータ
ZN500-50102 LUBRICATOR 12-14
エンジン エレクトリック ユニット
13 ENGINE ELECTRIC UNIT
エンジンエレクトリックユニット
ZN1520-C60008 ENGINE ELECTRIC UNIT 13-01
エンジンエレクトリックパーツASS’Y
ZN1520-C60203 ENGINE ELECTRIC PART ASS’Y 13-02
バッテリボックスASS’Y
ZN1520-C60305 BATTERY BOX ASS’Y 13-03
エンジン系リレーボックス
ZN1520-C60712 ENGINE SYSTEM RELAY BOX 13-04
中継ボックス
ZN1520-C60801 RELAY BOX 13-05
ドリリングエレクトリック ユニット
14 DRILLING ELECTRIC UNIT
目 次
CONTENTS
装置名称 図番号
SUBJECT FIG No
ドリリングエレクトリックユニット
ZN1520-C65008 DRILLING ELECTRIC UNIT 14-01
制御盤
ZN600-C51002-0 CONTRO; PANEL 14-02
パワーユニット操作盤
ZN600-C52002 POWER UNIT CONTROL PANEL 14-03
アースケーブルASS’Y
ZN1000-C65300 EARTH CABLE ASS’Y 14-04
サーチライトASS’Y
ZN1520-C65705 SEARCH LIGHT ASS’Y 14-05
付属装置
15 ACCESSORY DEVICE
付属装置
ZN1520-C70006 ACCESSORY DEVICE 15-01
消火器
923107-05001 EXTINGUISHER 15-02
ケーブル リール ASS’Y
ZN650-C10002 CABLE REEL ASS’Y 15-03
スリップリングハウジングASS’Y
ZN650-C11001 SLIP RING HOUSING ASS’Y 15-04
ケーブルガイドASS’Y
ZN650-C14001 CABLE GUIDE ASS’Y 15-05
給油装置ASS’Y
ZN1520-C70307 OILING DEVICE ASS’Y 15-06
付属出荷品
16 SHIPPED ACCESSORIES
付属出荷品
ZN1520-C90010 SHIPPED ACCESSORY 16-01
付属工具
929590-010010 ACCESSORY TOOL 16-02
目 次
CONTENTS
装置名称 図番号
SUBJECT FIG No
付属エレメント
ZN1520-C90108 ACCESSORY ELEMENT 16-03
ステッカASS’Y(英語版)
ZN1520-C90130 DECAL ASS’Y(EINGLISH EDITION) 16-04
ネームプレートASS’Y(英語版)
ZN1520-C90406 NAME PLATE ASS’Y(ENGLISH EDITION) 16-05
