Fendt – XYLON 524 Parts Manual – PDF DOWNLOAD
DESCRIPTION:
Fendt – XYLON 524 Parts Manual – PDF DOWNLOAD
Language :ENGLISH
Pages :272
Downloadable : Yes
File Type : PDF
Size:5.07 MB
TABLE OF CONTENTS:
Fendt – XYLON 524 Parts Manual – PDF DOWNLOAD
1 H524890010011 FRAME 1
3 H524890010030 BRACKET 2
4 X486565700000 HEXAGON SCREW 2
5 X454112602000 DOMED WASHER 2
6 X428806200000 HEXAGON NUT 2
9 H524890010020 ECCENTRIC BOLT 1
H524890010070 ECCENTRIC BOLT 1
10 X500625046000 SP-PIN 1
11 G524890010010 FOLDING PLUG 1
12 X531912908000 SPLIT PIN 1
14 524890010030 PLATE 2
15 524890010020 PLATE 2
16 X487536041000 HEXAGON SCREW 6
X486536141000 HEXAGON SCREW 8
17 X450008708000 DISC 16
18 X520805001000 SPRING RING 8
19 X428203239000 HEXAGON NUT 8
21 H524890010050 SUPPORT 1
22 H524890010060 SUPPORT 1
23 013830010031 LOCKING SCREW 2
25 013830010031 LOCKING SCREW 2
27 H380895010100 STOP 2
28 X591202188960 HOSE 1
29 X487531541000 HEXAGON SCREW 4
30 X520804401000 SPRING RING 4
31 X454607508000 DISC 4
33 H178892010090 BOLT 2
34 X500621846000 SP-PIN 4
35 H178893530040 BOLT 2
37 149890010110 MARKING PLATE 1
149890010120 MARKING PLATE 1
149890010110 MARKING PLATE 1
149890010110 MARKING PLATE 1
149890010150 MARKING PLATE 1
178890010050 MARKING PLATE 1
38 149890010110 MARKING PLATE 2
149890010120 MARKING PLATE 2
149890010110 MARKING PLATE 2
149890010110 MARKING PLATE 2
149890010150 MARKING PLATE 2
39 149890010110 MARKING PLATE 2
149890010120 MARKING PLATE 2
360891010070 MARKING PLATE 2
149890010110 MARKING PLATE 2
149890010150 MARKING PLATE 2
FRAME 1
3 524893571010 PLATE 2
4 524893571020 PLATE 1
5 524893571030 PLATE 1
6 X497844001000 C’SUNK SCREW 8
10 H524893560320 SUPPORT 1
H524893560390 SUPPORT 1
11 H524893560330 SUPPORT 1
H524893560400 SUPPORT 1
14 013830010031 LOCKING SCREW 2
15 X434103240000 HEXAGON NUT 2
16 013821010190 HOOK 4
17 X698309722500 CHAIN 1
19 X487545441000 HEXAGON SCREW 2
20 X428804040000 HEXAGON NUT 4
22 H380895010100 STOP 2
23 X591202188960 HOSE 1
24 X487531541000 HEXAGON SCREW 4
25 X520804401000 SPRING RING 4
26 X454607508000 DISC 4
33 H178892010090 BOLT 2
34 X500621846000 SP-PIN 4
35 H178893530040 BOLT 2
39 149890010110 MARKING PLATE 1
149890010120 MARKING PLATE 1
149890010110 MARKING PLATE 1
149890010110 MARKING PLATE 1
149890010150 MARKING PLATE
1 524893560480 HANDLE 1
2 H524893560350 CRANK 1
3 X487528241000 HEXAGON SCREW 1
4 X430002402000 HEXAGON NUT 2
6 524893560450 SPINDLE 1
7 X487528341000 HEXAGON SCREW 1
10 524893560430 THREADED PIECE 1
11 524893560440 THREADED PIECE 1
12 X662518000000 LUBRICATOR 4
14 H524893560370 BOLT 2
15 H524893560340 REVERSING LEVER 4
16 X500625346000 SP-PIN 4
17 524893560490 BOLT 2
18 X500615946000 SP-PIN 6
19 275100070080 TENSION SPRING 2
22 524893560470 THREADED PIN 2
23 H524893560360 FORK 2
24 H524893560380 BOLT 2
25 X404039756000 BOLT 2
26 X450907508000 DISC 2
27 X531911008000 SPLIT PIN

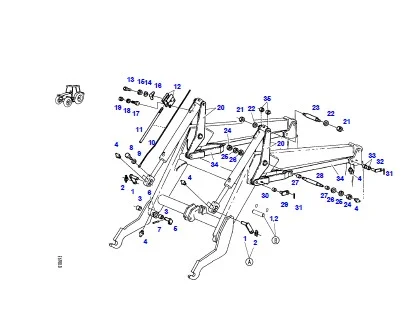

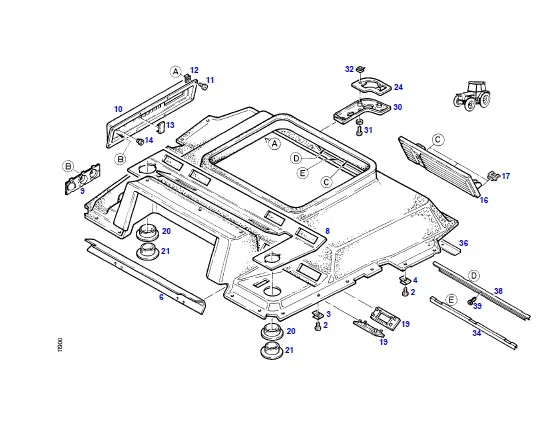

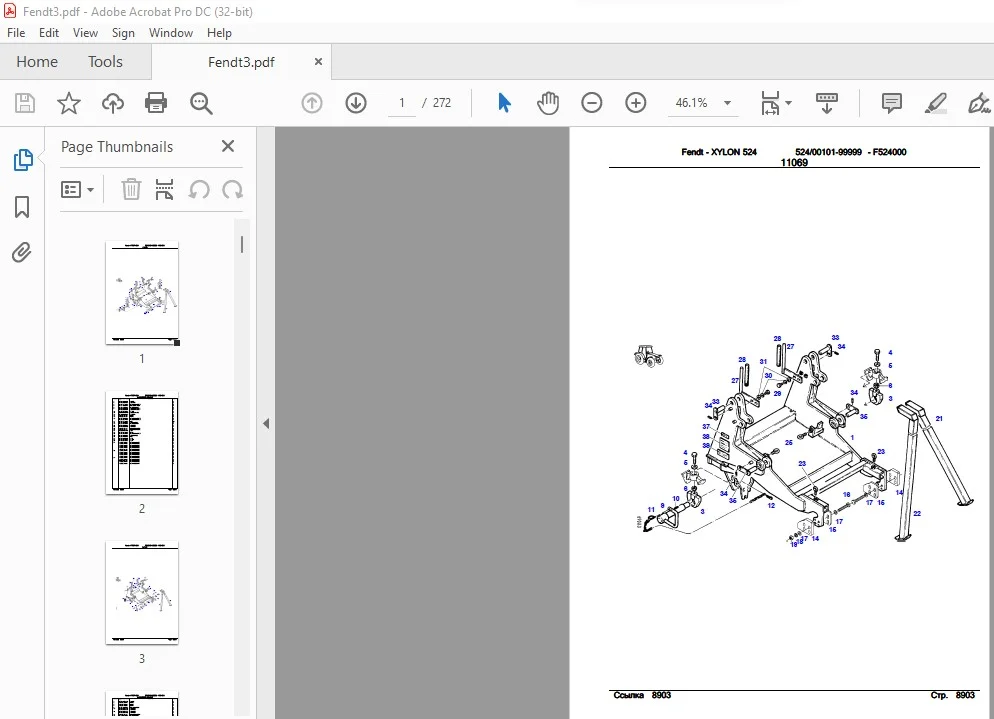

IMAGES PREVIEW OF THE MANUAL:
VIDEO PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the SAME manual used by the dealers to troubleshoot any faults in your vehicle. This can be yours in 2 minutes after the payment is made.
- Contact us at [email protected] should you have any queries before your purchase or that you need any other service / repair / parts operators manual.
