Deutz-Fahr AGROTRON 80 MK3 – 6001 AGROTRON 90 MK3 –> 6001 AGROTRON 100 MK3 –> 6001 AGROTRON 105 MK3 –> 6001 WERKSTATTHANDBUCH – PDF DOWNLOAD (Deutsch)
DESCRIPTION:
Deutz-Fahr AGROTRON 80 MK3 – 6001 AGROTRON 90 MK3 –> 6001 AGROTRON 100 MK3 –> 6001 AGROTRON 105 MK3 –> 6001 WERKSTATTHANDBUCH – PDF DOWNLOAD (Deutsch)
EINLEITUNG
Das vorliegende Werkstatt-Handbuch dient nicht nur als Anleitung für die Reparaturtechniker,
sondern ist auch ein praktischer Leitfaden zur Verbesserung der Qualität der
Reparaturarbeiten.
Auf den nachfolgenden Seiten des Handbuchs werden die Reparaturtechniker in allen
Einzelheiten über die Eigenschaften und Teile des Traktors, die korrekte Ausführung der
Fehlerdiagnose, die Ausführung erforderlicher Arbeiten unter Sicherheitsbedingungen,
die Methoden und notwendigen Vorkehrungen für eine sorgfältige Kontrolle der Abmessungen
und/oder Sichtprüfung der zu reparierenden Teile und schließlich über die
einzusetzenden Produkte, Anzugsmomente, Einstellungen oder Registrierungen unterrichtet.
Der Inhalt des vorliegenden Handbuchs ist technischer Natur und den Vertragshändlern
sowie autorisierten Werkstätten vorbehalten, die bei Bedarf unverzüglich über
technische Änderungen an den Traktoren durch Zusendung entsprechender Dokumentation
mit den jeweiligen Änderungen, Aktualisierungen und Zusätzen für optionale
Vorrichtungen informiert werden.
Den Technikern und ihren Mitarbeitern ist es nicht gestattet, den Inhalt des vorliegenden
Handbuchs zu verbreiten, zu kopieren oder an Dritte weiterzuleiten, falls nicht zuvor
eine schriftliche Genehmigung durch den Hersteller eingeholt wurde, der alleiniger Inhaber
des betreffenden Informationsguts ist und sich somit das Recht vorbehält, zur Sicherung
der eigenen Rechte bei Bedarf auf vom Gesetz vorgesehene Mittel
zurückzugreifen.

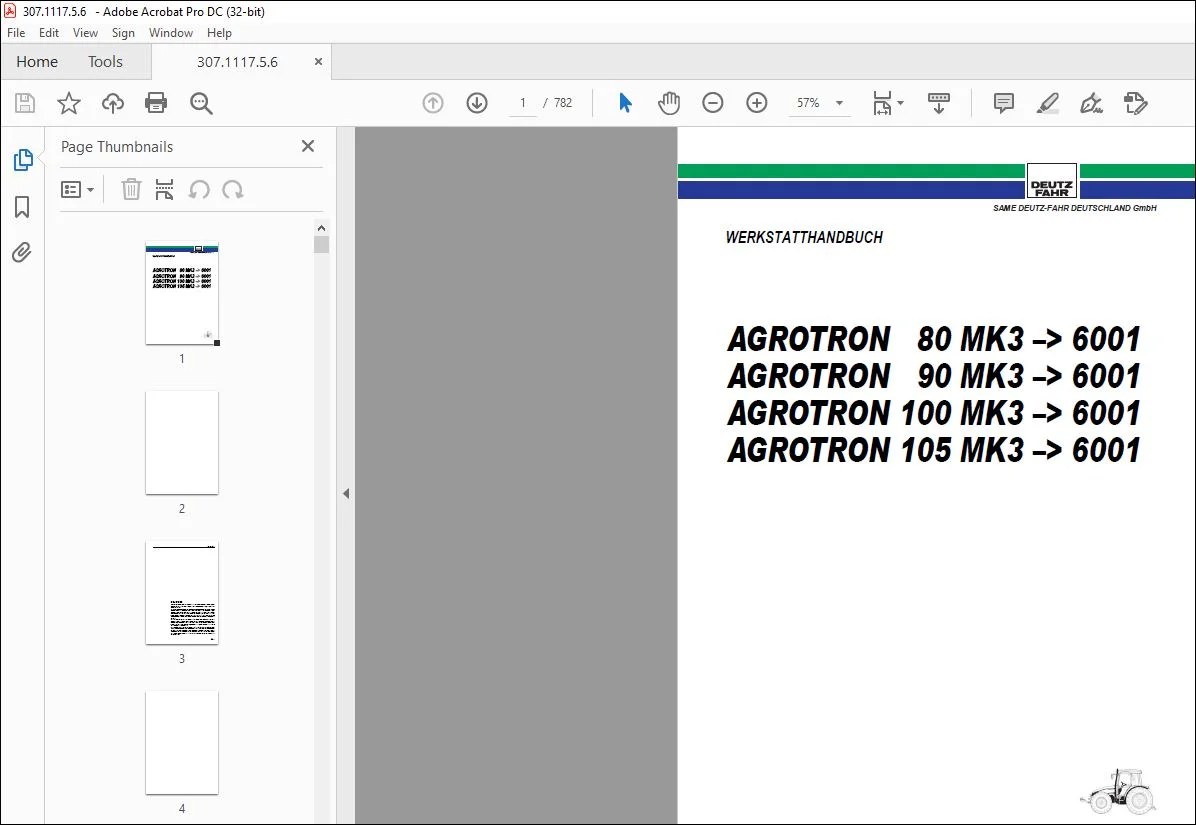

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Deutz-Fahr AGROTRON 80 MK3 – 6001 AGROTRON 90 MK3 –> 6001 AGROTRON 100 MK3 –> 6001 AGROTRON 105 MK3 –> 6001 WERKSTATTHANDBUCH – PDF DOWNLOAD (Deutsch)
307.1117.5.6 AGROTRON 80 – 90 – 100 – 105 » 6001………………………………………………………………. 1
EINLEITUNG……………………………………………………………………………………………… 3
HINWEISE ZUR SICHERHEIT………………………………………………………………………………….. 5
ZU ERGREIFENDE VORSICHTSMASSNAHMEN BEI DER AUSFÜHRUNG DER ARBEITEN……………………………………………. 8
HEBEVORGÄNGE……………………………………………………………………………………………. 10
STRUKTUR DES HANDBUCHS…………………………………………………………………………………… 11
HINWEISE ZUM GEBRAUCH DES HANDBUCHS……………………………………………………………………….. 12
LESEN UND AKTUALISIEREN DES HANDBUCHS……………………………………………………………………… 13
STANDARD-ANZUGSMOMENTE…………………………………………………………………………………… 14
1. SCHRAUBEN UND MUTTERN……………………………………………………………………………… 14
2. ANSCHLUSSKUPPLUNGEN……………………………………………………………………………….. 15
3. VERSCHLÜSSE………………………………………………………………………………………. 16
4. 37-ANSCHLUSSKUPPLUNGEN MIT DICHTUNG………………………………………………………………… 17
5. ANSCHLUSSKUPPLUNGEN FÜR LEITUNGEN MIT ÖSENVERBINDUNG………………………………………………….. 17
GEWINDEPASTEN, KLEBSTOFFE, DICHTUNGSMASSEN UND SCHMIERMITTEL…………………………………………………. 18
UMRECHNUNGSTABELLE FÜR MASSEINHEITEN………………………………………………………………………. 20
KAPITEL 10……………………………………………………………………………………………… 21
1. GETRIEBE…………………………………………………………………………………………. 23
EINLEITUNG………………………………………………………………………………………. 23
1.1 POWER SHUTTLE-Getriebe………………………………………………………………………… 24
1.1.1 HAUPTKOMPONENTEN………………………………………………………………………… 24
1.1.2 GETRIEBE-HYDRAULIKANLAGE…………………………………………………………………. 27
1.1.3 GETRIEBE……………………………………………………………………………….. 28
GETRIEBEKOMPONENTEN…………………………………………………………………………… 29
1.1.4 ZENTRALE KUPPLUNG……………………………………………………………………….. 30
1.1.5 STEUERGERÄT HYDRAULIK-SCHALTGETRIEBE UND FAHRTRICHTUNGSUMKEHR………………………………… 31
1.1.6 SCHEMA EINRÜCKEN KUPPLUNGEN UND AKTIVIERUNG MAGNETVENTILE……………………………………. 34
1.1.7 ELEKTRONIKSCHEMA GETRIEBE………………………………………………………………… 35
1.2 HINTERACHSE………………………………………………………………………………….. 37
1.3 HECKSEITIGE ZAPFWELLE…………………………………………………………………………. 39
2. BREMSANLAGE………………………………………………………………………………………. 41
BESCHREIBUNG…………………………………………………………………………………….. 41
2.1 HAUPTZYLINDER………………………………………………………………………………… 42
2.2 BREMSVORRICHTUNG……………………………………………………………………………… 43
2.3 ANHÄNGER-BREMSANLAGE………………………………………………………………………….. 44
2.3.1 HYDRAULISCHE ANHÄNGER-BREMSUNG (VERSION ITALIEN)……………………………………………. 44
2.3.2 HYDRAULISCHE ANHÄNGER-BREMSUNG (VERSION EXPORT)…………………………………………….. 46
2.3.3 ANHÄNGER-DRUCKLUFTBREMSUNG (VERSION ITALIEN)……………………………………………….. 48
2.3.4 ANHÄNGER-DRUCKLUFTBREMSUNG (VERSION EXPORT)………………………………………………… 49
VERDICHTER…………………………………………………………………………………… 50
EIGENSCHAFTEN………………………………………………………………………………… 50
DRUCKREGLER………………………………………………………………………………….. 51
ANHÄNGER-STEUERVENTIL (2 LEITUNGEN)…………………………………………………………….. 52
ANHÄNGER-STEUERVENTIL (1 LEITUNG)………………………………………………………………. 53
3. HYDRAULISCHE VORDERACHSFEDERUNG…………………………………………………………………….. 54
BESCHREIBUNG…………………………………………………………………………………….. 54
3.1 STEUERBLOCK HYDROPNEUMATISCHE VORDERACHSFEDERUNG…………………………………………………. 55
4. VORDERACHSE………………………………………………………………………………………. 59
5. HYDRAULIKANLAGE…………………………………………………………………………………… 60
5.1 HYDRAULIKSCHEMA (Version mit Zusatzsteuergeräten ohne Fördermengenregler)…………………………… 61
5.2 HYDRAULIKSCHEMA (Version mit Zusatzsteuergeräten mit Fördermengenregler)……………………………. 62
5.3 ZAHNRADPUMPE FÜR GETRIEBE ZF 7100………………………………………………………………. 63
5.4 ZAHNRADPUMPE FÜR ARBEITSHYDRAULIK UND LENKUNG……………………………………………………. 64
5.5 HYDROLENKUNG…………………………………………………………………………………. 65
5.6 STEUERGERÄT FÜR HILFS-/SERVICEVORRICHTUNGEN……………………………………………………… 66
5.6.1 STEUERGERÄTETYPEN……………………………………………………………………….. 67
5.6.2 AUFBAU ZUSATZSTEUERGERÄT…………………………………………………………………. 69
5.6.3 BESCHREIBUNG DER KOMPONENTEN ZUSATZSTEUERGERÄT……………………………………………… 70
5.6.4 AUFBAU ANSCHLUSSPLATTE (Version CC)……………………………………………………….. 72
5.6.5 KRAFTHEBER REGELVENTIL…………………………………………………………………… 75
KAPITEL 20……………………………………………………………………………………………… 79
1. DIAGNOSEGERÄT “ALL ROUND TESTER”……………………………………………………………………. 81
1.1 ALL ROUND TESTER……………………………………………………………………………… 81
1.1.1 BESCHREIBUNG DES SETS……………………………………………………………………. 81
1.1.2 HINWEISE ZUM KORREKTEN GEBRAUCH…………………………………………………………… 82
1.1.3 BESCHREIBUNG DES DIAGNOSEGERÄTS…………………………………………………………… 82
1.1.4 ALLGEMEINE HINWEISE ZU ANSCHLUSS UND EINSCHALTUNG DES DIAGNOSEGERÄTS………………………….. 83
1.1.5 WAHL DER BENUTZERSPRACHE…………………………………………………………………. 83
1.1.6 KONFIGURATION DER SERIELLEN ANSCHLÜSSE…………………………………………………….. 85
1.2 SOFTWARE “SERDIA 3.5 LEVEL III”………………………………………………………………… 87
1.2.1 BESCHREIBUNG DES SETS……………………………………………………………………. 87
1.3 SOFTWARE “EDS EST45″………………………………………………………………………….. 88
1.3.1 BESCHREIBUNG DES SETS……………………………………………………………………. 88
2. ANSCHLUSS DER DIAGNOSEGERÄTE AN DIE STEUERGERÄTE……………………………………………………… 89
2.1 ANSCHLUSS DES DIAGNOSEGERÄTS ART AN DIE STEUERGERÄTE VON HUBWERK UND VORDERACHSFEDERUNG………………. 89
2.2 ANSCHLUSS DES TRAGBAREN COMPUTERS MIT DER SOFTWARE “SERDIA 3.5” AN DAS MOTORSTEUERGERÄT………………. 90
2.3 ANSCHLUSS DES TRAGBAREN COMPUTERS MIT DER SOFTWARE “EDS” AN DAS GETRIEBESTEUERGERÄT UND DAS INFOCENTER…. 91
2.3.1 ANSCHLUSS AN DAS GETRIEBESTEUERGERÄT………………………………………………………. 91
2.3.2 ANSCHLUSS AN DAS INFOCENTER………………………………………………………………. 91
3. ZUGRIFF AUF DIE BORDELEKTRONIK DES TRAKTORS………………………………………………………….. 93
3.1 MOTORSTEUERGERÄT (DEUTZ EMR2)………………………………………………………………….. 93
3.2 GETRIEBESTEUERGERÄT…………………………………………………………………………… 95
3.3 HUBWERKS-STEUERGERÄT………………………………………………………………………….. 96
3.3.1 HUBWERK………………………………………………………………………………… 96
3.3.2 ASM-SYSTEM……………………………………………………………………………… 97
3.4 INFOCENTER 2 ODER 3…………………………………………………………………………… 98
3.5 STEUERGERÄT DER VORDERACHSFEDERUNG……………………………………………………………… 99
3.6 STEUERGERÄT VON FRONT- UND HECKZAPFWELLE…………………………………………………………100
4. INBETRIEBNAHME DES TRAKTORS…………………………………………………………………………101
4.1 EINLEITUNG……………………………………………………………………………………101
4.2 AUSWECHSELN DES MOTORSTEUERGERÄTS……………………………………………………………….101
4.2.1 AUSLESEN UND SICHERN DER DATEN…………………………………………………………….101
4.2.2 PROGRAMMIERUNG DES STEUERGERÄTS……………………………………………………………102
4.2.3 KALIBRIERUNG DES FAHRPEDALS……………………………………………………………….103
4.2.4 KALIBRIERUNG DES HANDGASHEBELS…………………………………………………………….104
4.3 AUSWECHSELN DES GETRIEBESTEUERGERÄTS…………………………………………………………….105
4.3.1 KONFIGURATION VON TYP UND SERIENNUMMER DES TRAKTORS………………………………………….105
4.3.2 KALIBRIERUNG DES KUPPLUNGSPEDAL-STELLUNGSGEBERS……………………………………………..107
4.3.3 KALIBRIERUNG DES REGELMAGNETVENTILS DER HAUPTKUPPLUNG………………………………………..109
4.4 AUSWECHSELN DES STEUERGERÄTS VON HUBWERK UND ASM………………………………………………….111
4.4.1 EINSTELLUNG DES TRAKTORTYPS……………………………………………………………….112
4.4.2 KONFIGURATION DES OPTIONALEN RADARSENSORS…………………………………………………..113
4.4.3 KALIBRIERUNG DES HUBWERKS-STELLUNGSGEBERS…………………………………………………..114
4.4.4 ÜBERPRÜFUNG UND KALIBRIERUNG DES HUBWERKS-BEDIENHEBELS……………………………………….116
4.5 AUSWECHSELN DES INFOCENTERS…………………………………………………………………….119
4.5.1 EINGABE DER KONSTANTEN……………………………………………………………………119
4.6 AUSWECHSELN DES STEUERGERÄTS DER VORDERACHSFEDERUNG……………………………………………….121
4.6.1 ÜBERPRÜFUNG DER KALIBRIERUNG DES POSITIONSSENSORS DER VORDERACHSFEDERUNG……………………….121
5. FEHLERMELDUNGEN……………………………………………………………………………………123
5.1 FEHLERMELDUNGEN DES STEUERGERÄTS VON HUBWERK UND ASM………………………………………………123
5.1.1 VERZEICHNIS DER FEHLERMELDUNGEN IN ERWEITERTER CODIERUNG……………………………………..124
5.1.2 VERZEICHNIS DER FEHLERMELDUNGEN IN STANDARDCODIERUNG…………………………………………126
5.1.3 VERZEICHNIS DER AUF DEM DIAGNOSEGERÄT ANGEZEIGTEN ALARMMELDUNGEN………………………………128
5.1.4 BESCHREIBUNG DER FEHLERMELDUNGEN VON HUBWERK UND ASM…………………………………………130
5.2 VERZEICHNIS DER FEHLERMELDUNGEN DES GETRIEBESTEUERGERÄTS…………………………………………..159
5.2.1 NICHT VOM GETRIEBESTEUERGERÄT ERFASSTE SYSTEMSTÖRUNGEN……………………………………….159
5.2.2 VON GETRIEBE-DISPLAY UND DER DIAGNOSESOFTWARE EDS ANGEZEIGTE FEHLERMELDUNGEN……………………159
5.2.3 DEFINITION DER GETRIEBE-BETRIEBSARTEN………………………………………………………163
5.2.4 BESCHREIBUNG DER FEHLERMELDUNGEN…………………………………………………………..164
5.3 AUFLISTUNG DER IN SERDIA VISUALISIERTEN FEHLERMELDUNGEN……………………………………………219
5.3.1 VOM DIAGNOSEPROGRAMM SERDIA ANGEZEIGTE FEHLERMELDUNGEN……………………………………….219
5.3.2 BESCHREIBUNG DER FEHLERMELDUNGEN…………………………………………………………..221
5.4 VERZEICHNIS DER FEHLERMELDUNGEN DES STEUERGERÄTS DER VORDERACHSFEDERUNG……………………………..241
5.4.1 VERZEICHNIS DER FEHLERMELDUNGEN IN ERWEITERTER CODIERUNG……………………………………..241
5.4.2 VERZEICHNIS DER FEHLERMELDUNGEN IN STANDARDCODIERUNG…………………………………………242
5.4.3 VERZEICHNIS DER AUF DEM DIAGNOSEGERÄT ANGEZEIGTEN ALARMMELDUNGEN………………………………243
5.4.4 BESCHREIBUNG DER FEHLERMELDUNGEN…………………………………………………………..244
6. EDS (Elektronisches Diagnose-System)…………………………………………………………………257
1. ALLGEMEINE EINFÜHRUNG…………………………………………………………………………..257
1.1 FUNKTIONSUMFANG……………………………………………………………………………257
1.2 HARDWAREVORAUSSETZUNGEN…………………………………………………………………….258
1.3 STARTEN UND BEENDEN DES EDS-PROGRAMMS………………………………………………………..260
2. GETRIEBE-DIAGNOSE………………………………………………………………………………262
2.1 DAS HAUPTMENÜ……………………………………………………………………………..262
2.2 ONLINEHILFE……………………………………………………………………………….264
3. POWER-SHUTTLE – DIAGNOSEPROGRAMM DEST 45………………………………………………………….265
3.1 VORBEREITUNGEN ZUR GETRIEBEDIAGNOSE MIT DEST 45……………………………………………….265
3.2 DEST 45 – PROGRAMMBESCHREIBUNG………………………………………………………………266
3.3 FEHLER-CODES POWER-SHUTTLE / DEST 45…………………………………………………………281
3.4 FEHLERCODES – POWERSHUTTLE-DISPLAY…………………………………………………………..282
3.5 FEHLERCODES MIT BESCHRIBUNG…………………………………………………………………283
3.6 SONSTIGE HINWEISE………………………………………………………………………….294
3.7 SENSOREN UND MAGNETVENTILE AM GETRIEBE T-7100…………………………………………………295
3.8 ELEKTRO-HYDRAULISCHE SCHALTUNGT-7100…………………………………………………………296
3.9 SENSOREN UND MAGNETVENTILE AM GETRIEBE T-7200…………………………………………………297
3.10 ELEKTRO-HYDRAULISCHE SCHALTUNG T-7200 / T-7300……………………………………………….298
3.11 FEHLERANALYSE…………………………………………………………………………….299
4. VORBEREITUNGEN ZUR DIAGNOSE DES INFOCENTERS……………………………………………………….301
4.1 PROGRAMMBESCHREIBUNG……………………………………………………………………….302
4.2 KONSTANTEN FÜR INFOCENTER…………………………………………………………………..312
7. ALL ROUND TESTER FÜR STEUERGERÄT VON HUBWERK UND ASM…………………………………………………..317
1. MONITOR……………………………………………………………………………………….318
1.1 HUBWERK…………………………………………………………………………………..318
1.2 KONSOLE…………………………………………………………………………………..320
1.3 ANTRIEBSSTRANG-MANAGEMENT…………………………………………………………………..320
1.4 SPANNUNGSVERSORGUNG………………………………………………………………………..321
1.5 SENSOREN………………………………………………………………………………….322
2. KONFIGURATION………………………………………………………………………………….322
2.1 GESCHWINDIGKEITSKONSTANTEN………………………………………………………………….323
2.2 OPTIONEN………………………………………………………………………………….323
3. KALIBRIERUNGEN…………………………………………………………………………………324
3.1 MINDESTHÖHE……………………………………………………………………………….325
3.2 MAX. HUBHÖHE………………………………………………………………………………325
3.3 GESCHWINDIGKEIT DER HUBWERKSVERRIEGELUNG……………………………………………………..326
3.4 RADSCHLUPF………………………………………………………………………………..326
3.5 TRANSPORTSTELLUNG………………………………………………………………………….327
3.6 STOP……………………………………………………………………………………..327
3.7 REGELUNG………………………………………………………………………………….328
3.8 SCHWIMMSTELLUNG……………………………………………………………………………328
4. VERZEICHNIS DER FEHLERMELDUNGEN………………………………………………………………….329
8. ALL ROUND TESTER FÜR STEUERGERÄT DER VORDERACHSFEDERUNG………………………………………………..331
1. MONITOR……………………………………………………………………………………….332
1.1 FEDERUNGEN………………………………………………………………………………..332
1.2 SPANNUNGSVERSORGUNG………………………………………………………………………..333
2. PARAMETER……………………………………………………………………………………..333
3. VERZEICHNIS DER FEHLERMELDUNGEN………………………………………………………………….335
4. KONFIGURATION………………………………………………………………………………….335
9. SCHULUNGSUNTERLAGEN………………………………………………………………………………..337
1. EINSTIEG UND KOMMUNIKATION………………………………………………………………………337
1. 1 MINDESTAUSSTATTUNG………………………………………………………………………..337
1.2 BESTELLUNG………………………………………………………………………………..338
1.3 NOTEBOOK EINSCHALTEN UND SOFTWARE INSTALLIEREN………………………………………………..339
1.4 BEDIENUNG DES PROGRAMMS…………………………………………………………………….343
1.5 KOMMUNIKATION BEENDEN………………………………………………………………………346
2. STEUERGERÄTEAUSWAHL…………………………………………………………………………….347
2.1 AUSWAHL ZWEIER STEUERGERÄTE…………………………………………………………………347
2.2 DRUCKEN (AUSGABE)………………………………………………………………………….348
2.3 PROTOKOLL…………………………………………………………………………………349
2.4 IDENTIFIKATIONS- UND MESSDATEN………………………………………………………………349
3. MESSWERTE……………………………………………………………………………………..351
3.1 AKTUELLE MESSWERTE (ALLGEMEIN)………………………………………………………………351
3.2 RAM-WERTE…………………………………………………………………………………356
3.3 DATENREKORDER (NUR EMS2)……………………………………………………………………360
3.4 EIN/AUSGANGSBELEGUNG……………………………………………………………………….360
3.5 CAN-STATUS………………………………………………………………………………..360
4. PARAMETRIERUNG…………………………………………………………………………………363
4.1 KONFIGURATION (ALLGEMEIN)…………………………………………………………………..363
4.2 KOMPLETTPROGRAMMIERUNG……………………………………………………………………..364
4.3 KALIBRIERUNG………………………………………………………………………………365
5. FEHLERSPEICHER…………………………………………………………………………………366
5.1 ALLGEMEIN…………………………………………………………………………………366
5.2 FEHLERTABELLE……………………………………………………………………………..367
6. EXTRA…………………………………………………………………………………………377
6.1 HÖCHSTGESCHWINDIGKEIT………………………………………………………………………377
6.2 LOGISTISCHE DATEN………………………………………………………………………….377
6.3 LASTKOLLEKTIV……………………………………………………………………………..378
6.4 WARTUNGSÜBERSCHREITUNG……………………………………………………………………..378
6.5 OVERRIDE-SPEICHER………………………………………………………………………….378
6.6 WARTUNGSDATEN……………………………………………………………………………..378
7. AUFGABEN………………………………………………………………………………………379
7.1 EMR1……………………………………………………………………………………..379
8. WAS IST ZU TUN, WENN…?………………………………………………………………………..383
8.1 SERDIA ALLGEMEIN…………………………………………………………………………..383
8.2 EMR1……………………………………………………………………………………..385
KAPITEL 30………………………………………………………………………………………………397
VORGEHENSWEISE FÜR DIE ABMONTAGE UND INSTALLATION DER STARREN LEITUNGEN UND KABEL AM TRAKTOR………………….401
SICHT VON OBEN DER KABEL UND LEITUNGEN………………………………………………………………….402
SICHT DER OBEREN KABEL UND LEITUNGEN……………………………………………………………………403
LEITUNGEN RECHTS……………………………………………………………………………………..404
SICHT VON OBEN DER HECKSEITIGEN LEITUNGEN……………………………………………………………….405
DETAIL DRUCKLUFTANLAGE DER ANHÄNGERBREMSE……………………………………………………………….406
MOTORHAUBE UND LICHT-BAUGRUPPEN………………………………………………………………………..407
Ausbau…………………………………………………………………………………………..407
Einbau…………………………………………………………………………………………..410
BATTERIE…………………………………………………………………………………………….411
Ausbau…………………………………………………………………………………………..411
Einbau…………………………………………………………………………………………..412
TRITTSTUFEN ZUR KABINE………………………………………………………………………………..413
Ausbau…………………………………………………………………………………………..413
Einbau…………………………………………………………………………………………..413
BATTERIEHALTERUNG…………………………………………………………………………………….414
Ausbau…………………………………………………………………………………………..414
Einbau…………………………………………………………………………………………..414
ANLASSERS……………………………………………………………………………………………415
Ausbau…………………………………………………………………………………………..415
Einbau…………………………………………………………………………………………..415
VERDICHTERANTRIEBSRIEMENS……………………………………………………………………………..416
Ersatz…………………………………………………………………………………………..416
Einstellung………………………………………………………………………………………416
LUFTVERDICHTER……………………………………………………………………………………….418
Ausbau…………………………………………………………………………………………..418
Einbau…………………………………………………………………………………………..420
ANTRIEBSRIEMEN DES GEBLÄSES……………………………………………………………………………421
Ersatz…………………………………………………………………………………………..421
GEBLÄSE……………………………………………………………………………………………..423
Ausbau…………………………………………………………………………………………..423
Austausch………………………………………………………………………………………..424
Einbau…………………………………………………………………………………………..425
LICHTMASCHINENRIEMEN………………………………………………………………………………….426
Austausch und Einstellung………………………………………………………………………….426
LICHTMASCHINE………………………………………………………………………………………..429
Ausbau…………………………………………………………………………………………..429
Einbau…………………………………………………………………………………………..429
LUFTBEHÄLTERS………………………………………………………………………………………..430
Ausbau…………………………………………………………………………………………..430
Einbau…………………………………………………………………………………………..430
VENTILE DER DRUCKLUFTBREMSANLAGE……………………………………………………………………….431
Ausbau…………………………………………………………………………………………..431
Einbau…………………………………………………………………………………………..433
VERBINDUNGSVENTILE DER ANHÄNGER-DRUCKLUFTBREMSE………………………………………………………….434
Ausbau…………………………………………………………………………………………..434
Einbau…………………………………………………………………………………………..434
VENTILE DER HYDRAULISCHEN ANHÄNGERBREMSE………………………………………………………………..435
Ausbau…………………………………………………………………………………………..435
Einbau…………………………………………………………………………………………..436
KLIMAANLAGE………………………………………………………………………………………….437
TECHNISCHE DATEN………………………………………………………………………………….437
Funktionsweise……………………………………………………………………………………438
WARTUNG………………………………………………………………………………………….439
EINSTELLUNG DER SPANNUNG DES VERDICHTER-ANTRIEBSRIEMENS……………………………………………….439
ENTLEERUNG, SPÜLUNG UND NEUBEFÜLLUNG………………………………………………………………..440
VERDICHTERS DER KLIMAANLAGE……………………………………………………………………………441
Ausbau…………………………………………………………………………………………..441
Einbau…………………………………………………………………………………………..442
ENTFEUCHTER – FILTERS…………………………………………………………………………………443
Ausbau…………………………………………………………………………………………..443
Einbau…………………………………………………………………………………………..443
VERFLÜSSIGERGRUPPE……………………………………………………………………………………444
Ausbau…………………………………………………………………………………………..444
Einbau…………………………………………………………………………………………..444
KÜHLER FÜR GETRIEBEÖL UND KRAFTSTOFF……………………………………………………………………445
Ausbau…………………………………………………………………………………………..445
Einbau…………………………………………………………………………………………..446
KÜHLERS……………………………………………………………………………………………..447
Ausbau…………………………………………………………………………………………..447
Einbau…………………………………………………………………………………………..448
AUSGLEICHSBEHÄLTERS…………………………………………………………………………………..449
Ausbau…………………………………………………………………………………………..449
Einbau…………………………………………………………………………………………..449
LADELUFTKÜHLERS………………………………………………………………………………………450
Ausbau…………………………………………………………………………………………..450
Einbau…………………………………………………………………………………………..451
KOMPLETTEN BAUGRUPPE KÜHLER-WÄRMETAUSCHER……………………………………………………………….452
Ausbau…………………………………………………………………………………………..452
Einbau…………………………………………………………………………………………..454
GELENKVERBINDUNG DER FRONTZAPFWELLE…………………………………………………………………….455
Austausch………………………………………………………………………………………..455
Einbau…………………………………………………………………………………………..458
TURBOLADER…………………………………………………………………………………………..459
Ausbau…………………………………………………………………………………………..459
Einbau…………………………………………………………………………………………..460
LUFTANSAUGROHRS AM MOTOR………………………………………………………………………………461
Ausbau…………………………………………………………………………………………..461
Einbau…………………………………………………………………………………………..461
ANSAUGFILTER…………………………………………………………………………………………462
Ausbau…………………………………………………………………………………………..462
Einbau…………………………………………………………………………………………..463
AUSPUFFROHRS…………………………………………………………………………………………464
Ausbau…………………………………………………………………………………………..464
Einbau…………………………………………………………………………………………..464
AUSPUFFTOPFS…………………………………………………………………………………………465
Ausbau…………………………………………………………………………………………..465
Einbau…………………………………………………………………………………………..465
ANTRIEBSWELLE FÜR ALLRADANTRIEB………………………………………………………………………..466
Ausbau…………………………………………………………………………………………..466
Einbau…………………………………………………………………………………………..467
ANTRIEBSWELLE FÜR ALLRADANTRIEB………………………………………………………………………..468
Ausbau…………………………………………………………………………………………..468
Einbau…………………………………………………………………………………………..471
BREMSZYLINDER………………………………………………………………………………………..472
Ausbau…………………………………………………………………………………………..472
Einbau…………………………………………………………………………………………..473
BREMSKREISE………………………………………………………………………………………….474
Entlüftung……………………………………………………………………………………….474
BREMSLICHT-SCHALTER…………………………………………………………………………………..476
Einstellung………………………………………………………………………………………476
HYDROLENKUNG…………………………………………………………………………………………477
Überprüfung………………………………………………………………………………………477
Einstellung………………………………………………………………………………………477
Ausbau…………………………………………………………………………………………..478
Einbau…………………………………………………………………………………………..478
Demontage………………………………………………………………………………………..479
Zusammenbau………………………………………………………………………………………486
VORDERRÄDER………………………………………………………………………………………….496
Ausbau…………………………………………………………………………………………..496
Einbau…………………………………………………………………………………………..496
VORDEREN KOTFLÜGEL……………………………………………………………………………………497
Ausbau…………………………………………………………………………………………..497
Montage………………………………………………………………………………………….497
HINTERRÄDER………………………………………………………………………………………….498
Ausbau…………………………………………………………………………………………..498
Einbau…………………………………………………………………………………………..498
KRAFTHEBER-VENTILBLOCKS……………………………………………………………………………….499
Ausbau…………………………………………………………………………………………..499
Einbau…………………………………………………………………………………………..499
ZYLINDER DES FRONTKRAFTHEBERS………………………………………………………………………….500
Ausbau…………………………………………………………………………………………..500
Einbau…………………………………………………………………………………………..501
FRONTKRAFTHEBER-BAUGRUPPE……………………………………………………………………………..502
Ausbau…………………………………………………………………………………………..502
Einbau…………………………………………………………………………………………..504
FRONTZAPFWELLEN-BAUGRUPPE……………………………………………………………………………..505
Ausbau…………………………………………………………………………………………..505
Einbau…………………………………………………………………………………………..505
ZYLINDER DER VORDERACHSEN-AUFHÄNGUNG……………………………………………………………………506
Ausbau…………………………………………………………………………………………..506
Einbau…………………………………………………………………………………………..508
Demontage………………………………………………………………………………………..509
Zusammenbau………………………………………………………………………………………510
VORDERACHSE UND SCHWING (Version mit Vorderachsfederung)………………………………………………….511
Ausbau…………………………………………………………………………………………..511
Einbau…………………………………………………………………………………………..513
VENTILBLOCKS DER VORDERACHSFEDERUNG…………………………………………………………………….514
Ausbau…………………………………………………………………………………………..514
Einbau…………………………………………………………………………………………..514
LAGESENSORS DER VORDERACHSFEDERUNG……………………………………………………………………..515
Ausbau…………………………………………………………………………………………..515
Positionierung……………………………………………………………………………………515
Überprüfung………………………………………………………………………………………516
VERSTÄRKUNGS-LÄNGSTRÄGER (nur bei Traktoren mit Frontkraftheber)…………………………………………..517
Ausbau…………………………………………………………………………………………..517
Einbau…………………………………………………………………………………………..517
VORDERACHSBOCKS (Version mit Vorderachsfederung)…………………………………………………………518
Ausbau…………………………………………………………………………………………..518
Einbau…………………………………………………………………………………………..518
GASSPEDAL-POTENTIOMETERS………………………………………………………………………………519
Austausch………………………………………………………………………………………..519
Einbau…………………………………………………………………………………………..519
KRAFTSTOFFTANKS………………………………………………………………………………………520
Ausbau…………………………………………………………………………………………..520
Einbau…………………………………………………………………………………………..520
ZAHNRADPUMPE DES WECHSELGETRIEBES………………………………………………………………………521
Ausbau…………………………………………………………………………………………..521
Einbau…………………………………………………………………………………………..522
PUMPE FÜR HYDROLENKUNG – KRAFTHEBER UND HILFS-/SERVICEVORRICHTUNGEN………………………………………..525
Ausbau…………………………………………………………………………………………..525
Einbau…………………………………………………………………………………………..528
STEUERGERÄTE…………………………………………………………………………………………529
Ausbau…………………………………………………………………………………………..529
Einbau…………………………………………………………………………………………..533
Demontage………………………………………………………………………………………..534
Zusammenbau………………………………………………………………………………………536
KOMPLETTE STEUERGERÄTE-BAUGRUPPE……………………………………………………………………….537
Ausbau…………………………………………………………………………………………..537
Einbau…………………………………………………………………………………………..540
KRAFTHEBER-ZYLINDER…………………………………………………………………………………..541
Ausbau…………………………………………………………………………………………..541
Einbau…………………………………………………………………………………………..542
Demontage………………………………………………………………………………………..543
Zusammenbau………………………………………………………………………………………543
KRAFTHEBER-LAGESENSORS………………………………………………………………………………..544
Überprüfung………………………………………………………………………………………544
Ausbau…………………………………………………………………………………………..545
Einbau…………………………………………………………………………………………..545
Überprüfung………………………………………………………………………………………546
KRAFTHEBER-KRAFTMESSBOLZENS……………………………………………………………………………548
Ausbau…………………………………………………………………………………………..548
Einbau…………………………………………………………………………………………..548
FAHRERSITZES…………………………………………………………………………………………549
Ausbau…………………………………………………………………………………………..549
Einbau…………………………………………………………………………………………..549
LENKRAD, MULTIFUNKTIONSHEBEL BELEUCHTUNG, INSTRUMENTENTAFEL……………………………………………….550
Ausbau…………………………………………………………………………………………..550
Einbau…………………………………………………………………………………………..551
MULTIFUNKTIONSHEBEL BELEUCHTUNG UND FAHRTRICHTUNGSWAHLHEBEL……………………………………………….552
Ausbau…………………………………………………………………………………………..552
Einbau…………………………………………………………………………………………..553
INSTRUMENTENTAFEL UND MITTELKONSOLE…………………………………………………………………….554
Ausbau…………………………………………………………………………………………..554
Einbau…………………………………………………………………………………………..557
RECHTSSEITIGEN KONSOLE………………………………………………………………………………..558
Kippen und Ausbau…………………………………………………………………………………558
Einbau…………………………………………………………………………………………..564
LINKSSEITIGEN KONSOLE…………………………………………………………………………………565
Ausbau…………………………………………………………………………………………..565
Einbau…………………………………………………………………………………………..566
ELEKTRONISCHEN STEUERUNG FÜR KRAFTHEBER, VORDERACHSFEDERUNG UND GETRIEBE……………………………………567
Ausbau…………………………………………………………………………………………..567
Einbau…………………………………………………………………………………………..568
SICHERUNGEN- UND RELAIS-BAUGRUPPE………………………………………………………………………569
Ausbau…………………………………………………………………………………………..569
Einbau…………………………………………………………………………………………..570
MOTORSTEUERUNG……………………………………………………………………………………….571
Ausbau…………………………………………………………………………………………..571
Einbau…………………………………………………………………………………………..571
KUPPLUNGSPEDAL UND ANGESCHLOSSENE VORRICHTUNGEN………………………………………………………….572
Ausbau des Potentiometers………………………………………………………………………….572
Einbau des Potentiometers………………………………………………………………………….572
Einstellung von Position und Betätigungsweg des Kupplungspedals………………………………………..573
Austausch des Näherungsfühlers……………………………………………………………………..573
SCHALTHEBEL FÜR GETRIEBE, ZUSATZSTEUERGERÄTE UND ZAPFWELLE………………………………………………..574
Ausbau…………………………………………………………………………………………..574
1. Ausbau des Kraftheber-Schaltpaneels………………………………………………………………574
2. Ausbau der Schalthebelgruppe der Zusatzsteuergeräte………………………………………………..574
2.1 Ausbau der Zusatzsteuergeräte- Schaltgruppe mit Kreuzbetätigung…………………………………….575
2.2 Ausbau der einzelnen Schalthebel der Zusatzsteuergeräte……………………………………………575
2.3 Ausbau des Schaltpaneels für das Einrücken und die Drehzahlanwahl der Zapfwelle………………………576
Einbau…………………………………………………………………………………………..577
BIEGSAMEN ZÜGE FÜR EINKUPPELN UND DREHZAHLWAHL DER ZAPFWELLE………………………………………………578
Austausch………………………………………………………………………………………..578
Einbau…………………………………………………………………………………………..579
BIEGSAMEN ZÜGE ZU DEN ZUSATZSTEUERGERÄTEN……………………………………………………………….581
Ausbau…………………………………………………………………………………………..581
Einbau…………………………………………………………………………………………..582
POSITION DES SCHALTERS AN FESTSTELLBREMSE……………………………………………………………….583
Einstellung………………………………………………………………………………………583
KLIMAANLAGEN-BEDIENTEILS………………………………………………………………………………584
Ausbau…………………………………………………………………………………………..584
Einbau…………………………………………………………………………………………..584
HEIZUNGSVENTILS………………………………………………………………………………………585
Austausch………………………………………………………………………………………..585
Einbau…………………………………………………………………………………………..585
HEIZRADIATORS DER HEIZUNG……………………………………………………………………………..587
Ausbau…………………………………………………………………………………………..587
Einbau…………………………………………………………………………………………..589
VERDAMPFERS DER KLIMAANLAGE……………………………………………………………………………590
Ausbau…………………………………………………………………………………………..590
Einbau…………………………………………………………………………………………..591
RECHTSSEITIGEN GEBLÄSES DER KLIMAANLAGE…………………………………………………………………592
Ausbau…………………………………………………………………………………………..592
Einbau…………………………………………………………………………………………..592
LINKSSEITIGEN GEBLÄSES DER KLIMAANLAGE………………………………………………………………….593
Ausbau…………………………………………………………………………………………..593
Einbau…………………………………………………………………………………………..593
FESTSTELLBREMSEN……………………………………………………………………………………..594
Einstellung………………………………………………………………………………………594
ZUGS FÜR ÖFFNUNG DER KABINENTÜR………………………………………………………………………..595
Austausch………………………………………………………………………………………..595
DRUCKMESSERS FÜR ÜBERWACHUNG DER DRUCKLUFT DER ANHÄNGERBREMSUNG……………………………………………597
Ausbau…………………………………………………………………………………………..597
Einbau…………………………………………………………………………………………..597
ANZEIGE DES GETRIEBE-BETRIEBSZUSTANDS…………………………………………………………………..598
Ausbau…………………………………………………………………………………………..598
Einbau…………………………………………………………………………………………..598
KABINE………………………………………………………………………………………………599
Demontage………………………………………………………………………………………..599
Montage………………………………………………………………………………………….606
MOTOR – GETRIEBE……………………………………………………………………………………..607
Trennung…………………………………………………………………………………………607
Verbindung……………………………………………………………………………………….609
KAPITEL 40………………………………………………………………………………………………611
STRUKTUR DER GRUPPE…………………………………………………………………………………..613
HINWEISE ZUR KONSULTATION DER GRUPPEN-INFORMATIONEN………………………………………………………614
1. EINLEITUNG………………………………………………………………………………………..615
1.1 VERZEICHNIS DER DARGESTELLTEN VERKABELUNGEN………………………………………………………615
1.2 DEFINITION DER KOMPONENTEN UND SYMBOLE…………………………………………………………..616
1.3 ALLGEMEINE VORSCHRIFTEN………………………………………………………………………..616
1.3.1 ÄNDERUNGEN AM ELEKTRISCHEN/ELEKTRONISCHEN SCHALTKREIS DES TRAKTORS…………………………….616
1.3.2 HÄUFIGSTE STÖRUNGEN/FEHLER AN DEN VERKABELUNGEN……………………………………………..616
1.3.3 ENTNAHME, INSTALLATION UND TROCKNUNG DER STECKVERBINDER UND VERKABELUNGEN………………………617
1.4 ERFORDERLICHE INSTRUMENTE FÜR DIE DIAGNOSTIK……………………………………………………..618
1.5 TABELLE DER FARBKODIERUNGEN DER LEITER…………………………………………………………..618
2. INDIZES…………………………………………………………………………………………..619
2.1 VERZEICHNIS NACH BESCHREIBUNG DER KOMPONENTEN…………………………………………………….619
2.2 VERZEICHNIS NACH ART.-NR. DER KOMPONENTEN………………………………………………………..624
2.3 VERZEICHNIS NACH STECKVERBINDERN………………………………………………………………..628
3. KOMPONENTEN……………………………………………………………………………………….636
3.1 LAY-OUT DER STECKVERBINDER……………………………………………………………………..636
3.2 TECHNISCHE DATEN DER KOMPONENTEN………………………………………………………………..641
3.3 VERSTIFTUNG UND BESCHREIBUNG DER ELEKTRONISCHEN STEUEREINHEITEN…………………………………….650
3.3.1 MOTORSTEUERGERÄT (0419.4998)………………………………………………………………650
3.3.2 GETRIEBESTEUERGERÄT (0443.8083/10)…………………………………………………………652
3.3.3 INFOCENTER (0443.7488/10)…………………………………………………………………654
3.3.4 STEUERGERÄT DES KRAFTHEBERS (2.8519.013.0)………………………………………………….656
3.3.5 STEUERGERÄT DER VORDERACHSFEDERUNG (2.8519.008.0/10)…………………………………………658
4. SYSTEME…………………………………………………………………………………………..659
4.1 MASSE PUNKTE………………………………………………………………………………….659
4.2 MOTOR START…………………………………………………………………………………..660
4.3 VORGLÜHEN…………………………………………………………………………………….661
4.4 ELEKTRONISCHER MOTORREGLER……………………………………………………………………..662
4.5 LICHT- UND LICHTWAHLSCHALTER OHNE FRONTHUBWERK……………………………………………………663
4.6 LICHT- UND LICHTWAHLSCHALTER MIT FRONTHUBWERK…………………………………………………….664
4.7 KABINEN AUSSTATTUNG……………………………………………………………………………665
4.8 ARBEITSBELEUCHTUNG OHNE FRONTHUBWERK…………………………………………………………….666
4.9 ARBEITSBELEUCHTUNG MIT FRONTHUBWERK……………………………………………………………..667
4.10 SCHEIBENWISCHER WINDSCHUTZSCHEIBE………………………………………………………………668
4.11 INFOCENTER…………………………………………………………………………………..669
4.12 ELEKTRISCHE SPANNUNGSVERSORGUNG………………………………………………………………..670
4.13 AUTORADIO – CB……………………………………………………………………………….671
4.14 KLIMAANLAGEN-/HEIZUNGSLÜFTER…………………………………………………………………..672
4.15 BREMSEN……………………………………………………………………………………..673
4.16 ANHÄNGERBREMSE……………………………………………………………………………….674
4.17 VORDERACHSFEDERUNG……………………………………………………………………………675
4.18 GETRIEBE…………………………………………………………………………………….676
4.19 ASM – DOPPELDIFFERENTIAL………………………………………………………………………677
4.20 HECKKRAFTHEBER……………………………………………………………………………….678
4.21 FRONT- UND HECKZAPFWELLE………………………………………………………………………679
5. VERKABELUNGEN……………………………………………………………………………………..681
VERKABELUNG VERBRENNUNGSMOTOR (4 ZYLINDER) (1/2)……………………………………………………..681
VERKABELUNG VERBRENNUNGSMOTOR (4 ZYLINDER) (2/2)……………………………………………………..682
VERKABELUNG VERBRENNUNGSMOTOR (6 ZYLINDER) (1/2)……………………………………………………..683
VERKABELUNG VERBRENNUNGSMOTOR (6 ZYLINDER)…………………………………………………………..684
VERKABELUNG ANTRIEBSSTRANG (1/2)……………………………………………………………………689
VERKABELUNG ANTRIEBSSTRANG (2/2)……………………………………………………………………690
VERKABELUNG GETRIEBE (1/2)…………………………………………………………………………699
VERKABELUNG GETRIEBE (2/2)…………………………………………………………………………700
VERKABELUNG ANHÄNGERBREMSE (ITALIEN)………………………………………………………………..709
VERKABELUNG ANHÄNGERBREMSE…………………………………………………………………………710
VERKABELUNG VORDERACHSFEDERUNG (UMSTURZBÜGEL)………………………………………………………..713
VERKABELUNG STROMVERSORGUNG KABINE………………………………………………………………….717
VERKABELUNG VORDERACHSFEDERUNG……………………………………………………………………..723
VERKABELUNG KOTFLÜGEL……………………………………………………………………………..727
VERKABELUNG KENNZEICHENBELEUCHTUNG………………………………………………………………….728
VERKABELUNG FRONTSEITIGE INSTRUMENTENTAFEL (1/2)……………………………………………………..733
VERKABELUNG FRONTSEITIGE INSTRUMENTENTAFEL (2/2)……………………………………………………..734
VERKABELUNG SEITLICHE INSTRUMENTENTAFEL (1/2)………………………………………………………..739
VERKABELUNG SEITLICHE INSTRUMENTENTAFEL (2/2)………………………………………………………..740
VERKABELUNG KLIMAANLAGE (KABINE)……………………………………………………………………749
VERKABELUNG DISPLAY……………………………………………………………………………….755
VERKABELUNG KABINENDACH (1/2)………………………………………………………………………759
VERKABELUNG KABINENDACH (2/2)………………………………………………………………………760
VERKABELUNG VORDERE UND HINTERE ARBEITSSCHEINWERFER AM DACH……………………………………………769
VERKABELUNG FRONTSCHEINWERFER UNTEN AN DER KABINE…………………………………………………….767
VERKABELUNG MOTOR FRONTSCHEIBENWISCHER………………………………………………………………767
VERKABELUNG ARBEITSSCHEINWERFER VORN UNTEN AN DER KABINE (OHNE FRONTHUBWERK))……………………………768
VERKABELUNG ARBEITSSCHEINWERFER VORN UNTEN AN (DER KABINE) (MIT FRONTHUBWERK)……………………………768
MULTIFUNKTIONSHEBEL……………………………………………………………………………….775
VERKABELUNG BEDIENARMLEHNE…………………………………………………………………………779
STEUEREINHEIT – SICHERUNGEN – RELAIS (1/2)…………………………………………………………..781
STEUEREINHEIT – SICHERUNGEN – RELAIS (2/2)…………………………………………………………..782
PLEASE NOTE:
- This is the same manual used by the dealers to diagnose and troubleshoot your vehicle
- You will be directed to the download page as soon as the purchase is completed. The whole payment and downloading process will take anywhere between 2-5 minutes
- Need any other service / repair / parts manual, please feel free to contact [email protected] . We still have 50,000 manuals unlisted
S.V
