Deutz Fahr AGROTRON 106 MK3 AGROTRON 110 MK3 AGROTRON 115 MK3 AGROTRON 120 MK3 AGROTRON 135 MK3 AGROTRON 150 MK3 AGROTRON 165 MK3 MANUALE D’OFFICINA – PDF DOWNLOAD
FILE DETAILS:
Deutz Fahr AGROTRON 106 MK3 AGROTRON 110 MK3 AGROTRON 115 MK3 AGROTRON 120 MK3 AGROTRON 135 MK3 AGROTRON 150 MK3 AGROTRON 165 MK3 MANUALE D’OFFICINA – PDF DOWNLOAD
Language : Italian
Pages : 694
Downloadable : Yes
File Type : PDF

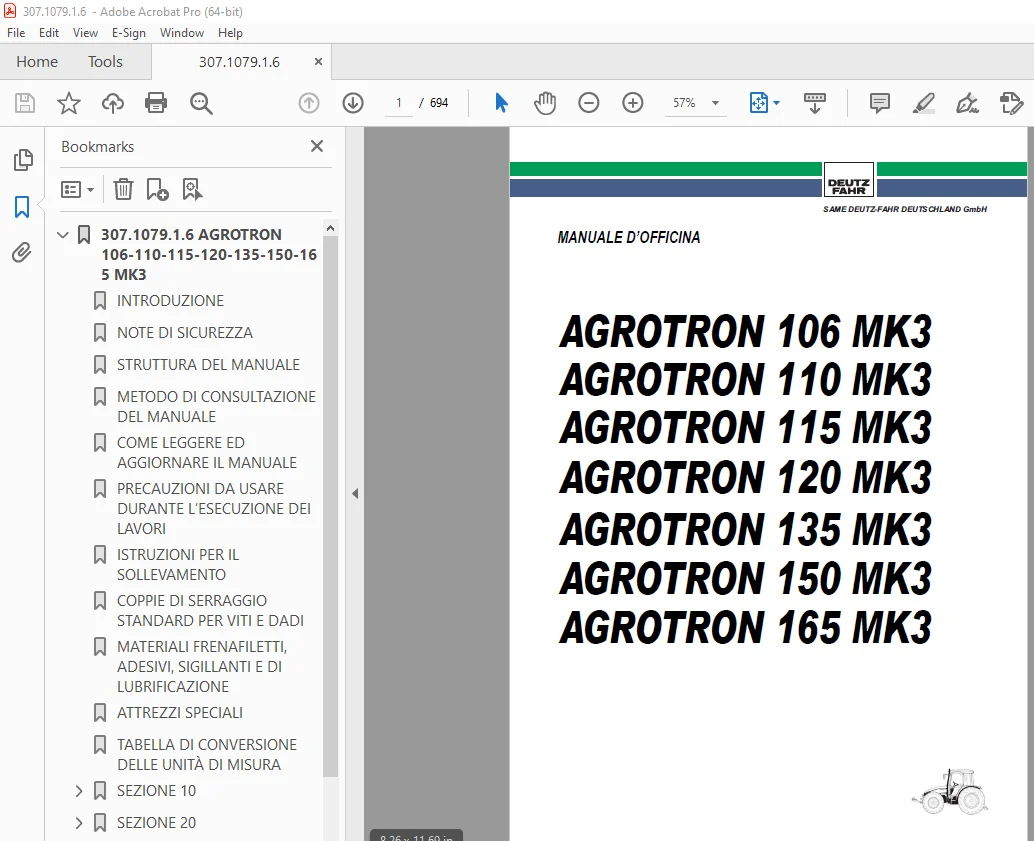

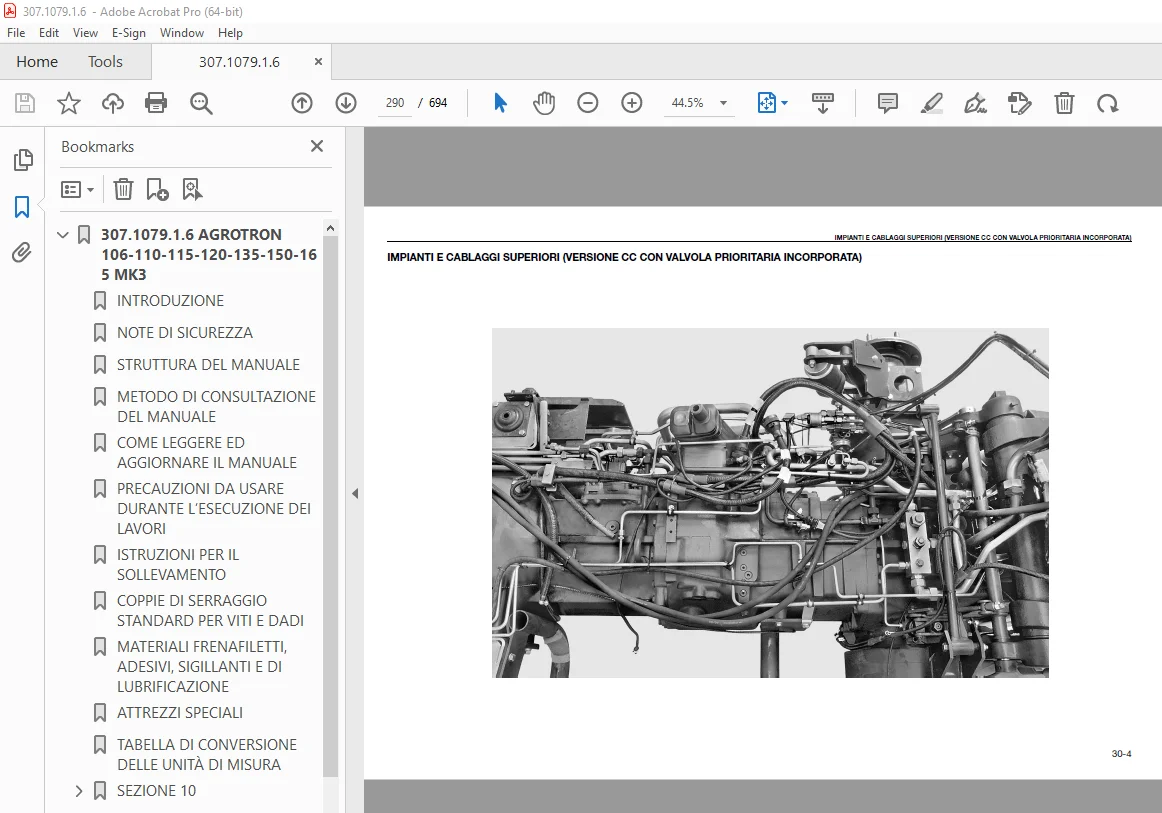

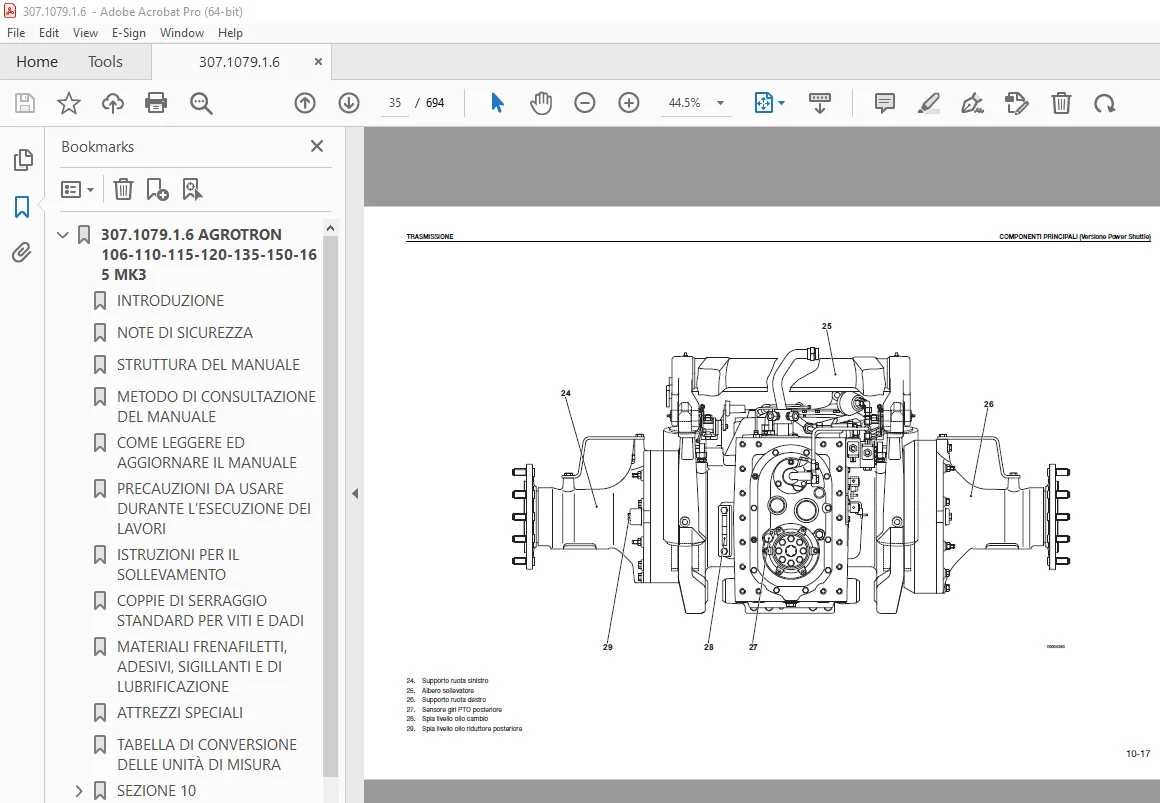

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Deutz Fahr AGROTRON 106 MK3 AGROTRON 110 MK3 AGROTRON 115 MK3 AGROTRON 120 MK3 AGROTRON 135 MK3 AGROTRON 150 MK3 AGROTRON 165 MK3 MANUALE D’OFFICINA – PDF DOWNLOAD
307 1079 1 6 AGROTRON 106-110-115-120-135-150-165 MK3 1
INTRODUZIONE 3
NOTE DI SICUREZZA 5
STRUTTURA DEL MANUALE 7
METODO DI CONSULTAZIONE DEL MANUALE 8
COME LEGGERE ED AGGIORNARE IL MANUALE 9
PRECAUZIONI DA USARE DURANTE L’ESECUZIONE DEI LAVORI 10
ISTRUZIONI PER IL SOLLEVAMENTO 11
COPPIE DI SERRAGGIO STANDARD PER VITI E DADI 12
MATERIALI FRENAFILETTI, ADESIVI, SIGILLANTI E DI LUBRIFICAZIONE 13
ATTREZZI SPECIALI 15
TABELLA DI CONVERSIONE DELLE UNITÀ DI MISURA 16
SEZIONE 10 17
1 TRASMISSIONE 19
INTRODUZIONE 19
1 1 TRASMISSIONE (Versione Power Shift) 20
1 1 1 COMPONENTI PRINCIPALI 20
1 1 2 IMPIANTO IDRAULICO TRASMISSIONE 23
1 1 3 CAMBIO 24
COMPONENTI CAMBIO 25
1 1 4 FRIZIONE CENTRALE 26
1 1 5 DISTRIBUTORE COMANDO CAMBIO IDRAULICO E INVERSIONE DI MARCIA 27
1 1 6 SCHEMA INNESTO FRIZIONI ED AZIONAMENTO ELETTROVALVOLE 31
1 1 7 SCHEMA ELETTRONICO TRASMISSIONE 32
1 2 TRASMISSIONE (Versione Power Shuttle) 33
1 2 1 COMPONENTI PRINCIPALI 33
1 2 2 IMPIANTO IDRAULICO TRASMISSIONE 36
1 2 3 CAMBIO 37
COMPONENTI CAMBIO 38
1 2 4 FRIZIONE CENTRALE 39
1 2 5 DISTRIBUTORE COMANDO CAMBIO IDRAULICO E INVERSIONE DI MARCIA 40
1 2 6 SCHEMA INNESTO FRIZIONI ED AZIONAMENTO ELETTROVALVOLE 44
1 2 7 SCHEMA ELETTRONICO TRASMISSIONE 45
1 3 ASSALE POSTERIORE 47
1 4 PTO POSTERIORE 49
2 IMPIANTO FRENANTE 51
DESCRIZIONE 51
2 1 POMPA FRENI 52
2 2 DISPOSITIVO DI FRENATURA 53
2 3 IMPIANTO FRENATURA RIMORCHIO 54
2 3 1 FRENATURA IDRAULICA RIMORCHIO (VERSIONE ITALIA) 54
2 3 2 FRENATURA IDRAULICA RIMORCHIO (VERSIONE EXPORT) 56
2 3 3 FRENATURA PNEUMATICA RIMORCHIO (VERSIONE ITALIA) 59
2 3 4 FRENATURA PNEUMATICA RIMORCHIO (VERSIONE EXPORT) 60
COMPRESSORE 61
VALVOLA LIMITATRICE DI PRESSIONE 62
VALVOLA ALIMENTAZIONE SOSPENSIONE CABINA 63
VALVOLA DI FRENATURA RIMORCHIO (2 VIE) 64
VALVOLA FRENATURA RIMORCHIO (1 VIA) 65
3 SOSPENSIONE IDRAULICA ASSALE ANTERIORE 66
3 1 DISTRIBUTORE COMANDO SOSPENSIONE ANTERIORE 67
4 ASSALE ANTERIORE 71
4 1 SCATOLA SNODO E RIDUTTORE FINALE 72
4 2 DIFFERENZIALE 74
5 IMPIANTO IDRAULICO 76
IMPIANTO IDRAULICO (Modd 106-115 CV) (Versione CC) 77
IMPIANTO IDRAULICO (Modd 120-165 CV) (Versione CC) 78
IMPIANTO IDRAULICO (Modd 106-115 CV) (Versione LS) 79
IMPIANTO IDRAULICO (Modd 120-165 CV) (Versione LS) 80
5 1 POMPA A PORTATA VARIABILE 81
5 1 1 POMPA DI SOVRALIMENTAZIONE 84
5 1 2 POMPA IDRAULICA 85
5 1 3 VALVOLA LOAD SENSING, VALVOLA DI TAGLIO PRESSIONE 87
5 2 POMPA AD INGRANAGGI PER SERVIZI (Modd 106-115 CV) 95
5 3 POMPA AD INGRANAGGI PER STERZO (Modd 106-115 CV) 96
5 4 POMPA AD INGRANAGGI PER SERVIZI E STERZO (Modd 120-165 CV) 97
5 5 VALVOLA PRIORITARIA 99
5 6 DISTRIBUTORE SERVIZI AUSILIARI 100
5 6 1 TIPI DI DISTRIBUTORE CON POMPA A PORTATA FISSA (CC) 103
5 6 2 TIPI DI DISTRIBUTORE CON POMPA A PORTATA VARIABILE (LS) 105
5 6 3 ELEMENTO COMANDO SERVIZI 106
5 6 4 DESCRIZIONE COMPONENTI 107
5 6 5 COLLETTORE D’ENTRATA (Versione CC) 109
5 6 6 ELEMENTO COMANDO SOLLEVATORE 112
SEZIONE 20 117
PROGRAMMA DEL TESTER DI CONTROLLO CENTRALINA MOTORE SERDIA (LIVELLO III) 119
1 ACCESSO E COMUNICAZIONE 120
1 1 INTRODUZIONE AI CONTROLLI PER IL MOTORE 120
1 2 ORDINAZIONE 121
1 3 ACCENSIONE DEL NOTEBOOK ED INSTALLAZIONE DEL SOFTWARE 122
1 4 LIVELLI UTENTI, AUTORIZZAZIONE ALL’ACCESSO 123
1 5 CREAZIONE DEL COLLEGAMENTO FRA L’UNITÀ DI CONTROLLO (MOTORE) ED IL PC 124
1 6 AVVIO DEL PROGRAMMA 124
1 7 MODO NON CONNESSO 125
1 8 USO DEL PROGRAMMA 127
1 9 STAMPA (PRINT ON) 129
1 10 PROTOCOLLO (PROTOKOLL) 130
1 11 TERMINE DELLA COMUNICAZIONE 130
2 SELEZIONE UNITÀ DI CONTROLLO 131
2 1 INDICAZIONI GENERALI 131
2 2 RICONOSCIMENTO DELLE UNITÀ DI CONTROLLO 131
2 3 DATI D’IDENTIFICAZIONE 131
3 VALORI DI MISURAZIONE 132
3 1 VALORI DI MISURAZIONE CORRENTI (IN GENERALE) 132
3 2 VALORI RAM 136
3 3 REGISTRATORE DATI (SOLO EMS) 136
3 4 OCCUPAZIONE INGRESSI/USCITE 136
3 5 STATO CAN 136
3 6 ESEMPIO DI UN’INFORMAZIONE D’ERRORE VISUALIZZATA 138
4 PARAMETRI 139
4 1 CONFIGURAZIONE (GENERALE) 139
4 2 PROGRAMMAZIONE COMPLETA 152
4 3 CALIBRAZIONE 153
5 MEMORIA GUASTI 154
5 1 INDICAZIONI GENERALI 154
6 FUNZIONE DI TEST 159
6 1 INDICAZIONI GENERALI 159
7 EXTRA 160
7 1 VELOCITÀ MASSIMA 160
7 2 DATI LOGICI 160
7 3 GRUPPO DI CARICO (SOLO EMS) 161
7 4 SUPERAMENTO INTERVALLO DI MANUTENZIONE (SOLO EMS) 161
7 5 MEMORIA OVERRIDE (SOLO EMS) 161
8 COSA FARE QUANDO ? 162
8 1 INDICAZIONI GENERALI SU SERDIA 162
8 2 EMR 165
PROGRAMMA DEL TESTER DI CONTROLLO INFOCENTER, TRASMISSIONE, SOLLEVATORE E SOSPENSIONE ANTERIORE EDS (Electronic Diagnosis System) 177
1 INTRODUZIONE 178
1 1 SCOPO 178
1 2 REQUISITI HARDWARE 179
1 3 AVVIO E TERMINE DEL PROGRAMMA EDS 181
2 DIAGNOSI DELLA TRASMISSIONE 183
2 1 IL MENU PRINCIPALE 183
2 2 GUIDA IN LINEA 185
3 PROGRAMMA DIAGNOSTICO POWER-SHIFT DEST 38 186
3 1 PREPARATIVI PER LA DIAGNOSI DELLA TRASMISSIONE CON DEST 38 186
3 2 DEST 38 – DESCRIZIONE DEL PROGRAMMA 187
3 3 CODICI DI ERRORE POWERSHIFT / DEST 38 197
3 4 ELENCO DEI CODICI ERRORE CON DESCRIZIONE 199
3 5 SENSORI ED ELETTROVALVOLE DELLA TRASMISSIONE T-7100 206
3 6 CAMBIO ELETTROIDRAULICO T-7100 207
3 7 SENSORI ED ELETTROVALVOLE DELLA TRASMISSIONE T-7200 208
3 8 CAMBIO ELETTROIDRAULICO T-7200 / T-7300 209
3 9 SENSORI ED ELETTROVALVOLE DELLA TRASMISSIONE T-7300 210
3 10 ANALISI DEGLI ERRORI 211
4 PROGRAMMA DIAGNOSTICO POWER-SHUTTLE DEST 45 213
4 1 PREPARATIVI PER LA DIAGNOSI DELLA TRASMISSIONE CON DEST 45 213
4 2 DEST 45 – DESCRIZIONE DEL PROGRAMMA 214
4 3 CODICI DI ERRORE POWER-SHUTTLE / DEST 45 229
4 4 CODICI ERRORE – DISPLAY POWERSHUTTLE 230
4 5 ELENCO DEI CODICI ERRORE CON DESCRIZIONE 231
4 6 ALTRE INFORMAZIONI 242
4 7 SENSORI ED ELETTROVALVOLE DELLA TRASMISSIONE T-7100 243
4 8 CAMBIO ELETTROIDRAULICO T-7100 244
4 9 SENSORI ED ELETTROVALVOLE DELLA TRASMISSIONE T-7200 245
4 10 CAMBIO ELETTROIDRAULICO T-7200 / T-7300 246
4 11 ANALISI DEGLI ERRORI 247
5 AGROTRONIC-HD + ASM 249
5 1 DESCRIZIONE DEL PROGRAMMA 250
5 2 CODICI DI ERRORE DI AGROTRONIC-HD 257
6 DIAGNOSI DI INFOCENTER 260
6 1 DESCRIZIONE DEL PROGRAMMA 261
6 2 VALORI COSTANTI DI INFOCENTER 271
7 DIAGNOSI DEL PONTE ANTERIORE CON SISTEMA DI MOLLEGGIO 275
7 1 DESCRIZIONE DEL PROGRAMMA 276
7 2 ASSEGNAZIONE DEI PIN DELLA CENTRALINA ELETTRONICA DEL “PONTE ANTERIORE CON SISTEMA DI MOLLEGGIO” 280
7 3 CODICI DI ERRORE 281
SEZIONE 30 283
METODO PER LA RIMOZIONE E L’INSTALLAZIONE DELLE TUBAZIONI RIGIDE E DEI CABLAGGI DEL CORPO MACCHINA 287
IMPIANTI E CABLAGGI LATO POMPA (VERSIONE CC CON VALVOLA PRIORITARIA INCORPORATA) 288
PARTICOLARE IMPIANTI E CABLAGGI LATO POMPA (VERSIONE CC CON VALVOLA PRIORITARIA INCORPORATA) 289
IMPIANTI E CABLAGGI SUPERIORI (VERSIONE CC CON VALVOLA PRIORITARIA INCORPORATA) 290
IMPIANTI E CABLAGGI IMPIANTI E CABLAGGI LATO POMPA (VERSIONE LS) 291
IMPIANTI E CABLAGGI IMPIANTI E CABLAGGI SUPERIORI (VERSIONE LS) 292
IMPIANTI E ATTACCHI IDRAULICI SUPPLEMENTARI (VERSIONE LS) 293
COFANATURE MOTORE E GRUPPI OTTICI 295
SCALE DI ACCESSO CABINA 299
ACCUMULATORE 300
SERBATOIO ARIA E SUPPORTO ACCUMULATORE (Solo per versione con frenatura rimorchio ad aria) 302
MOTORINO D’AVVIAMENTO 303
ALTERNATORE 304
CINGHIA ALTERNATORE 305
COMPRESSORE ARIA 308
VALVOLE DI COMANDO FRENI PNEUMATICI DI STAZIONAMENTO E LAVORO RIMORCHIO 310
TRASDUTTORE DI PRESSIONE (Versione con frenatura pneumatica) 312
VALVOLA REGOLAZIONE PRESSIONE ARIA E RIDUTTRICE PRESSIONE PER SOLLEVAMENTO CABINA 313
VALVOLA DI ATTACCO FRENATURA PNEUMATICA DEL RIMORCHIO 314
IMPIANTO DI CONDIZIONAMENTO 315
DATI TECNICI 315
FUNZIONAMENTO DELL’IMPIANTO DI CONDIZIONAMENTO 316
MANUTENZIONE PER L’IMPIANTO DI CONDIZIONAMENTO 317
SVUOTAMENTO, SPURGO E RICARICA DELL’ IMPIANTO DI CONDIZIONAMENTO 318
COMPRESSORE DELL’IMPIANTO DI CONDIZIONAMENTO 320
FILTRO – DISIDRATATORE (Modd 106-150 CV) 322
FILTRO – DISIDRATATORE (Mod 165 CV) 323
VENTILATORE DEL CONDENSATORE (Mod 165 CV) 324
GRUPPO CONDENSATORE (Modd 106-150 CV) 326
GRUPPO CONDENSATORE (Mod 165 CV) 327
SCAMBIATORI OLIO CAMBIO – CARBURANTE (Modd 106-150 CV) 328
SCAMBIATORI OLIO CAMBIO-CARBURANTE (Mod 165 CV) 330
RADIATORE (Modd 106-150 CV) 332
RADIATORE (Mod 165 CV) 334
VASCHETTA DI COMPENSAZIONE 336
VENTOLA (Modd 106-150 CV) 337
VENTOLA (Mod 165 CV) 339
GRUPPO RADIATORE – SCAMBIATORI COMPLETO 341
GIUNTO ELASTICO PTO ANTERIORE 344
TURBOCOMPRESSORE 346
TUBO ASPIRAZIONE ARIA MOTORE 347
FILTRO D’ASPIRAZIONE 348
TUBO DI SCARICO 350
MARMITTA 351
ALBERO DI TRASMISSIONE PER DT (Versione con sospensione anteriore) 352
POMPE FRENI 355
SPURGO DELL’ARIA DAI CIRCUITI FRENANTI 357
INTERRUTTORI LUCI STOP 359
IDROGUIDA 360
1 Controllo 360
2 Taratura 360
3 Rimozione idroguida 360
SMONTAGGIO E SOSTITUZIONE GUARNIZIONI IDROGUIDA 362
RUOTE ANTERIORI 370
PARAFANGHI ANTERIORI 371
RUOTE POSTERIORI 372
BLOCCO VALVOLE DEL SOLLEVATORE 373
CILINDRI DEL SOLLEVATORE ANTERIORE 374
GRUPPO SOLLEVATORE ANTERIORE 376
GRUPPO PTO ANTERIORE 379
CILINDRI SOSPENSIONE ANTERIORE (Solo se prevista) 380
CILINDRI SOSPENSIONE ANTERIORE 383
1 Smontaggio 383
2 Assemblaggio 384
ASSALE ANTERIORE E SUPPORTO OSCILLANTE (Versione con sospensione anteriore) 385
GRUPPO ELETTROVALVOLE SOSPENSIONE ANTERIORE 388
SENSORE DI POSIZIONE SOSPENSIONE ANTERIORE 389
1 Rimozione 389
2 Posizionamento 389
3 Controllo 390
LONGHERONI DI RINFORZO (Solo per versioni con sollevatore anteriore) 391
SUPPORTO ANTERIORE (Versione con sospensione anteriore) 392
POTENZIOMETRO ACCELERATORE 393
1 Sostituzione 393
2 Taratura potenziometro 394
SERBATOIO CARBURANTE 395
CONTROLLO FUNZIONALITÀ POMPE PER I SERVIZI AUSILIARI 398
1 Collegamento del flussometro (versione CC) 398
2 Collegamento del flussometro (versione LS) 398
3 Misurazione della portata 398
POMPA AD INGRANAGGI PER I SERVIZI (Modd 106-115 CV) (Versione CC) 400
GRUPPO POMPA AD INGRANAGGI ( Modd 120-165 CV) (Versione CC) 402
POMPA A PORTATA VARIABILE (Modd 106-165 CV) (Versione LS) 404
POMPA PER L’IDROGUIDA (Modd 106-115 CV) (Versione CC) 407
VALVOLA PRIORITARIA (Modd 106 – 115 CV) 408
VALVOLA PRIORITARIA (Modd 120-165 CV) ( ->) (Per versione con pompa a portata variabile) 409
LEVA DI INNESTO SUPERRIDUTTORE 410
GRUPPI DISTRIBUTORI (Versione CC) 411
GRUPPI DISTRIBUTORI (Versione LS) 415
BLOCCO DISTRIBUTORI AUSILIARI (Smontaggio riferito al distributore sinistro) 418
CILINDRI DEL SOLLEVATORE 420
RIMOZIONE 420
INSTALLAZIONE 421
SMONTAGGIO ED ASSEMBLAGGIO CILINDRI DEL SOLLEVATORE 422
SENSORE DI POSIZIONE DEL SOLLEVATORE 424
CONTROLLO 423
1 Rimozione sensore di posizione 424
2 Sostituzione boccola di trascinamento sensore di posizione (solo se necessario) 424
3 Installazione sensore di posizione 424
4 Modalità di regolazione del sensore di posizione 425
SENSORE DI SFORZO DEL SOLLEVATORE 427
SEDILE 428
VOLANTE, DEVIOGUIDA, STRUMENTAZIONE 429
DEVIOGUIDA E SELETTORE DEL SENSO DI MARCIA 431
CRUSCOTTO E MOBILE CENTRALE 433
CONSOLLE DESTRA 437
CONSOLLE SINISTRA 444
CENTRALINE ELETTRONICHE SOLLEVATORE, SOSPENSIONE ANTERIORE E TRASMISSIONE 446
GRUPPO FUSIBILI E RELÈ 449
CENTRALINA CONTROLLO MOTORE 451
PEDALE FRIZIONE E DISPOSITIVI CONNESSI (Versione Power Shift) 452
1 Rimozione potenziometro 452
1 1 Installazione potenziometro 452
2 Sostituzione pompa comando frizione 453
2 1 Installazione pompa comando frizione 454
3 Regolazione posizione e corsa pedale frizione 454
PEDALE FRIZIONE E DISPOSITIVI CONNESSI (Versione Power Shuttle) 455
1 Rimozione potenziometro 455
1 1 Installazione potenziometro 455
2 Regolazione posizione e corsa pedale frizione 456
3 Sostituzione sensore di prossimità 456
QUADRI E LEVE DI COMANDO DISTRIBUTORI AUSILIARI E COMANDO P T O 457
1 Rimozione quadro di comandi sollevatore e selezione funzionamento P T O posteriore 457
2 Rimozione gruppo leve di comando distributori ausiliari 458
2 1 Rimozione del gruppo comando distributori ausiliari con movimenti a croce 458
2 2 Rimozione delle leve singole di comando distributori ausiliari 459
2 3 Rimozione quadro comando selezione innesto e velocità P T O 459
2 4 Rimozione gruppo di comando sollevatore ed acceleratore manuale 460
TRASMISSIONI FLESSIBILI PER INNESTO E SELEZIONE VELOCITÀ P T O 461
RIMOZIONE (Figure riferite al cambio di velocità) 461
INSTALLAZIONE 462
TRASMISSIONI FLESSIBILI DEI DISTRIBUTORI AUSILIARI 464
POSIZIONE INTERRUTTORE FRENO DI STAZIONAMENTO 466
PANNELLO COMANDI CLIMATIZZAZIONE CABINA 467
VALVOLA DEL RISCALDAMENTO 468
RADIATORE DEL RISCALDAMENTO CABINA 470
EVAPORATORE DEL CONDIZIONATORE 473
VENTOLA DESTRA DEL CLIMATIZZATORE 475
VENTOLA SINISTRA DEL CLIMATIZZATORE 476
FRENI DI STAZIONAMENTO 477
CAVO APERTURA PORTA CABINA 478
MANOMETRO CONTROLLO PRESSIONE ARIA DI FRENATURA RIMORCHIO 480
DISPLAY DELLO STATO DI FUNZIONAMENTO POWERSHIFT – POWERSHUTTLE 481
CABINA 482
MOTORE – TRASMISSIONE 490
SEZIONE 40 499
STRUTTURA DEL GRUPPO 501
METODO DI CONSULTAZIONE DEL GRUPPO 502
1 INTRODUZIONE 503
1 1 ELENCO DEI CABLAGGI RAPPRESENTATI 503
1 2 DEFINIZIONE DEI COMPONENTI E DELLA SIMBOLOGIA 504
1 3 NORME GENERALI 504
1 3 1 MODIFICA DEL CIRCUITO ELETTRICO/ELETTRONICO DEL MEZZO 504
1 3 2 PRINCIPALI GUASTI AI CABLAGGI 504
1 3 3 RIMOZIONE, INSTALLAZIONE E ASCIUGATURA DEI CONNETTORI E DEI CABLAGGI 505
1 4 STRUMENTI NECESSARI ALLA DIAGNOSTICA 506
1 5 TABELLA INTERPRETAZIONE COLORI FILI 506
2 INDICI 507
2 1 INDICE PER DESCRIZIONE COMPONENTE 507
2 2 INDICE PER CODICE COMPONENTE 512
2 3 INDICE PER CONNETTORI 516
3 COMPONENTI 527
3 1 LAYOUT DEI CONNETTORI 527
3 2 DATI TECNICI COMPONENTI 532
3 3 PINNATURA E DESCRIZIONE DELLE CENTRALINE ELETTRONICHE 536
3 3 1 CENTRALINA MOTORE 536
3 3 2 CENTRALINA TRASMISSIONE POWERSHUTTLE 538
3 3 3 CENTRALINA TRASMISSIONE POWERSHIFT 540
3 3 4 INFOCENTER 2 E 3 542
3 3 5 CENTRALINA SOLLEVATORE 544
3 3 6 CENTRALINA SOSPENSIONE ANTERIORE 546
4 SISTEMI 547
4 1 PUNTI DI MASSA 547
4 2 AVVIAMENTO 548
4 3 PRERISCALDO 549
4 4 REGOLAZIONE ELETTRICA MOTORE 550
4 5 LUCI – DEVIOGUIDA 551
4 6 ACCESSORI CABINA 552
4 7 LUCI DI LAVORO 553
4 8 TERGICRISTALLI 554
4 9 INFOCENTER 555
4 10 PRESE DI CORRENTE 556
4 11 AUTORADIO – CB 557
4 12 ARIA CONDIZIONATA – VENTOLE RISCALDAMENTO 558
4 13 IMPIANTO FRENI 559
4 14 FRENI RIMORCHIO 560
4 15 SOSPENSIONE ASSALE ANTERIORE 561
4 16 TRASMISSIONE POWER SHUTTLE 562
4 17 TRASMISSIONE POWER SHIFT 563
4 18 ASM – DOPPIA TRAZIONE – DIFFERENZIALE 564
4 19 SOLLEVATORE ELETTRONICO 565
4 20 PTO ANTERIORE E POSTERIORE 566
4 21 CLEANFIX 567
5 PLANIMETRIE, SCHEMI ELETTRICI DEI CABLAGGI, POSIZIONAMENTO DEI CONNETTORI 569
CABLAGGIO MOTORE ENDOTERMICO (120-165 CV) 571
CABLAGGIO MOTORE ENDOTERMICO (120-165 CV) 572
CABLAGGIO LINEA MOTORE (106-115 CV) (1/2) 577
CABLAGGIO LINEA MOTORE (106-115 CV) (2/2) 578
CABLAGGIO LINEA MOTORE (120-165 CV) (1/2) 579
CABLAGGIO LINEA MOTORE (120-165 CV) (2/2) 580
CABLAGGIO SENSORE FRIZIONE 581
CABLAGGIO LINEA CLEAN FIX 593
CABLAGGIO LINEA VENTOLA SUPPLEMENTARE ARIA CONDIZIONATA 595
CABLAGGIO LINEA TRASMISSIONE (1/2) 599
CABLAGGIO LINEA TRASMISSIONE (2/2) 600
CABLAGGIO LINEA FRENATURA IDRAULICA E PNEUMATICA RIMORCHIO (ITALIA) 611
CABLAGGIO LINEA FRENATURA PNEUMATICA RIMORCHIO 612
CABLAGGIO LINEA CENTRALINA SOSPENSIONE ANTERIORE (CABINA) 615
CABLAGGIO LINEA ALIMENTAZIONE CABINA 619
CABLAGGIO LINEA SOSPENSIONE ANTERIORE LINEA CABINA 625
CABLAGGIO LINEA LUCE TARGA 629
CABLAGGIO LINEA LUCE TARGA 630
CABLAGGIO LINEA LUCE TARGA 631
CABLAGGIO LINEA PARAFANGO 633
CABLAGGIO LINEA PARAFANGO 634
CABLAGGIO LINEA PARAFANGO 635
CABLAGGIO LINEA PARAFANGO 636
CABLAGGIO LINEA CRUSCOTTO FRONTALE (1/2) 641
CABLAGGIO LINEA CRUSCOTTO FRONTALE (2/2) 642
CABLAGGIO SENSORE PEDALE ACCELERATORE 643
CABLAGGIO LINEA CRUSCOTTO LATERALE (POWER SHUTTLE) (1/4) 649
CABLAGGIO LINEA CRUSCOTTO LATERALE (POWER SHUTTLE) (2/4) 650
CABLAGGIO LINEA CRUSCOTTO LATERALE (POWER SHUTTLE) (3/4) 651
CABLAGGIO LINEA CRUSCOTTO LATERALE (POWER SHUTTLE) (4/4) 652
CABLAGGIO LINEA CRUSCOTTO LATERALE (POWER SHIFT) (1/4) 653
CABLAGGIO LINEA CRUSCOTTO LATERALE (POWER SHIFT) (2/4) 654
CABLAGGIO LINEA CRUSCOTTO LATERALE (POWER SHIFT) (3/4) 655
CABLAGGIO LINEA CRUSCOTTO LATERALE (POWER SHIFT) (4/4) 656
CABLAGGIO LINEA ARIA CONDIZIONATA (CABINA) 665
CABLAGGIO LINEA DISPLAY 671
CABLAGGIO LINEA TETTO (1/2) 675
CABLAGGIO LINEA TETTO (2/2) 676
CABLAGGIO LINEA LUCI DI LAVORO 677
CABLAGGIO FARO ROTANTE 679
CABLAGGIO DEVIOLUCI 687
CABLAGGIO LINEA BRACCIOLO 689
CABLAGGIO INTERNO BRACCIOLO 691
CENTRALINA – FUSIBILI – RELÈ (1/2) 693
CENTRALINA – FUSIBILI – RELÈ (2/2) 694
S.V 08/24
