Dana spicer Axle 733-146 733-147 733-10078567 service manual – PDF DOWNLOAD (Spanish)
DESCRIPTION:
Dana spicer Axle 733-146 733-147 733-10078567 service manual – PDF DOWNLOAD (Spanish)
INTRODUCCION:
- Todos los órganos mecánicos desmontados tienen que ser limpiados minuciosamente con productos adecuados y restaurados o sustituidos en el caso de que presenten daños, desgaste, rajaduras, agarrotamientos, etc. En particular,
- comprobar la integridad de todas las partes en movimiento (cojinetes, engranajes, par cónico, ejes) y de estanqueidad (anillos OR, detenedor de aceite) sujetas a mayores solicitaciones y desgaste. Se aconseja, de todas formas, que se sustituyan
- los órganos de estanqueidad cada vez que se ejecute la revisión o reparación de los componentes. Al volver a montar, los segmentos de compresión tienen que estar lubricados en los bordes de estanqueidad. En el caso del par cónico, la
- sustitución de uno de sus engranajes comporta también la sustitución del otro. Al montar hay que tener en cuenta escrupulosamente los juegos, las precargas y los pares descriptos.
IMPORTANTE:
Para facilitar el trabajo salvaguardando al mismo tiempo las superficies mecanizadas y la seguridad de los operadores, se aconseja que se usen equipos y herramientas adecuados como caballetes y bancos de soporte, martillos de plá stico o de cobre, palancas adecuadas, extractores y llaves específicas. Antes de desmontar las partes y descargar el aceite, es conveniente que se haga una limpieza minuciosa del puente sacando las incrustaciones y acumulaciones de grasa.
TABLE OF CONTENTS:
Dana spicer Axle 733-146 733-147 733-10078567 service manual – PDF DOWNLOAD (Spanish)
CONTENIDO
PROLOGO 5
COMPARACIÓN DE LAS VERSIONES 6
LISTA DE COMPATIBILIDAD Y MODELOS SOPORTADOS 6
ESPECIFICACIONES 7
DEFINICION VISTAS 7
MATRICULA 7
TABLAS DE CONVERSION 8
UNIDAD DE PRESIÓN 8
UNIDAD DE PESO 8
UNIDAD DE PAR 8
PARES DE TORSION 9
PASO GRUESO 9
PASO FINO 9
TUERCAS DE RUEDA PAR DE TORSION 10
MANTENIMIENTO 11
PUNTOS DE MANUTENCION 11
PROCEDIMIENTO OBLIGATORIO DRENAJE ACEITE 12
CUERPO AXIAL 12
REDUCTOR EPICICLOIDAL 12
AJUSTE DE ALICATES CON TOPE 13
ANILLOS ELÁSTICOS PARA ORIFICIOS 13
ANILLOS ELÁSTICOS PARA EJES 13
INTERVALOS DE MANUTENCIÓN 14
MATERIALS PARA EL BLOQUEO, ESTANQUEIDAD Y LUBRICACION 15
NORMAS CONCERNIENTES A LA SEGURIDAD 17
REDUCTOR EPICICLOIDAL 19
ESQUEMA DE MONTAJE 19
DESMONTAJE 20
MONTAJE 26
SENSOR DE DIRECCIÒN Y AJUSTE CARTER DE ROTULA 31
ESQUEMA DE MONTAJE 31
DESMONTAJE 32
MONTAJE 35
CILINDRO DE DIRECCION 41
ESQUEMA DE MONTAJE 41
DESMONTAJE 42
MONTAJE 46
DIFERENCIAL A DESLIZAMENTO LIMITADO 51
ESQUEMA DE MONTAJE 51
DESMONTAJE 52
INSTALLACION Y AJUSTE 55
PIÑON CONICO 59
ESQUEMA DE MONTAJE 59
DESMONTAJE 60
INSTALLACION Y AJUSTE 62
SUPENSIÓN 67
ESQUEMA DE MONTAJE 67
DESMONTAJE 68
MONTAJE 71
4 Dana Incorporated ASM-0128S – Axle Service Manual
SENSOR DE SUSPENSIÓN 75
ESQUEMA DE MONTAJE 75
DESMONTAJE 76
MONTAJE 77
SENSOR AJUSTE 78
SOPORTE DE SUPENSIÓN 81
ESQUEMA DE MONTAJE 81
DESMONTAJE 82
MONTAJE 83
TRAPECIO SUPERIOR 85
ESQUEMA DE MONTAJE 85
DESMONTAJE 86
MONTAJE 89
TRAPECIO INFERIOR 93
ESQUEMA DE MONTAJE 93
DESMONTAJE 94
MONTAJE 98
PISTÓN SUSPENSIÓN 103
ESQUEMA DE MONTAJE 103
DESMONTAJE 104
MONTAJE 105
HERRAMIENTAS ESPECIALES 107
MANIJA 107
T1 107
T2 108
T3 109
T4 110
T5 111
T6 112
T7 113
T8 114
T9 115
T10 116
T11 116
T12 117
T13 118
T14 119
T15 119
T16 120
T17 121
T18 122

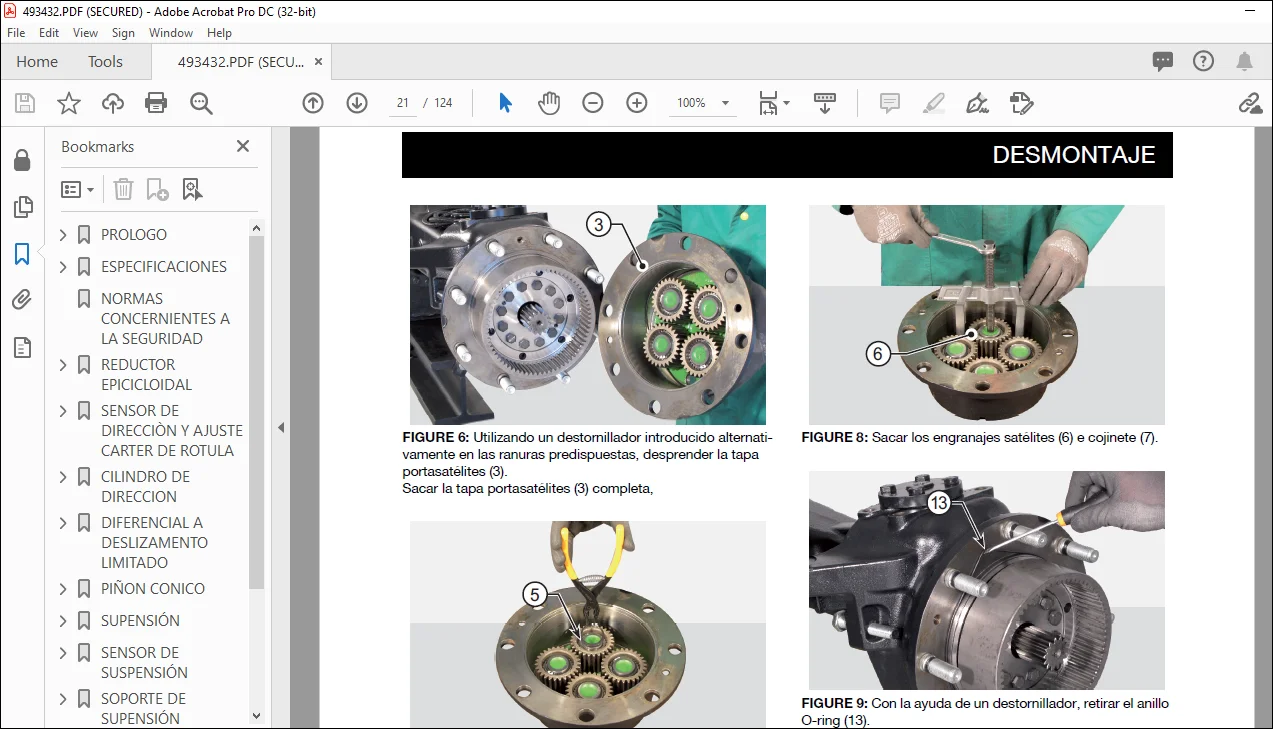

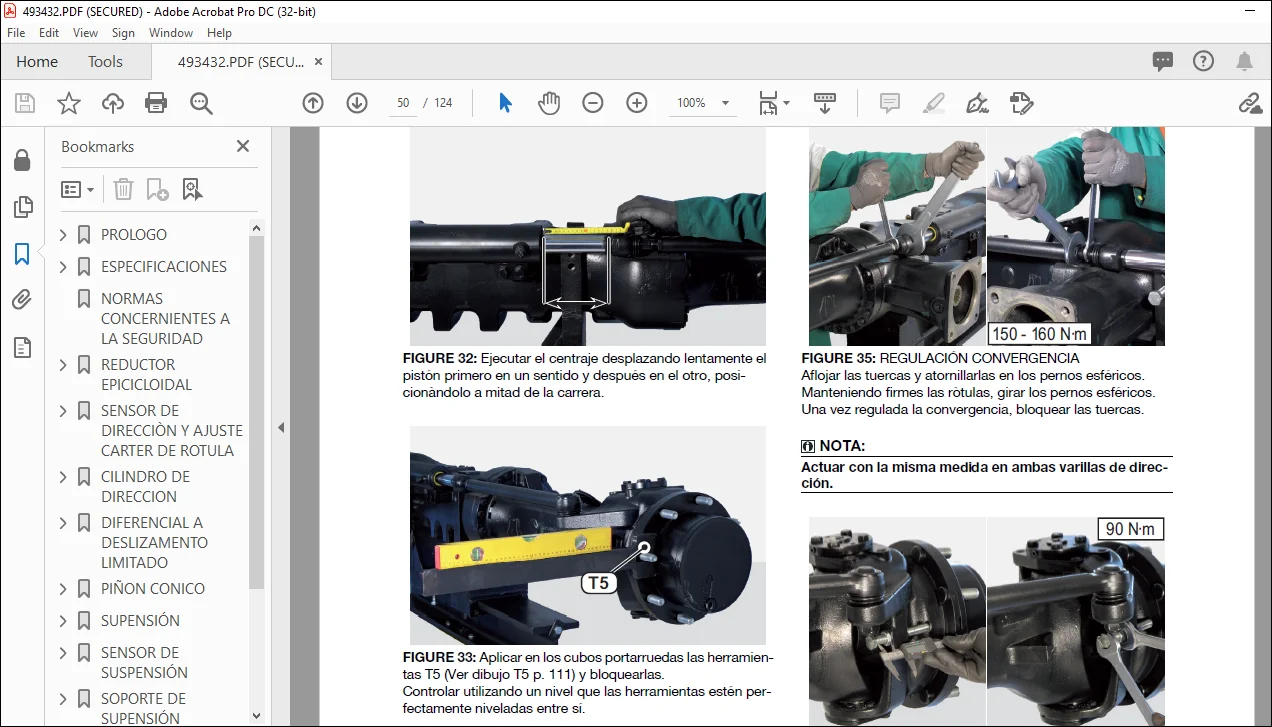

IMAGES PREVIEW OF THE MANUAL:
