Daewoo Excavators DX55 Parts Manual – PDF DOWNLOAD

Description

Daewoo Excavators DX55 Parts Manual – PDF DOWNLOAD

FILE DETAILS:

Daewoo Excavators DX55 Parts Manual – PDF DOWNLOAD

Language : English,French
Pages :406
Downloadable : Yes
File Type : PDF

TABLE OF CONTENTS:

Daewoo Excavators DX55 Parts Manual – PDF DOWNLOAD

• ENGINE PARTS
Fig. 011 CYLINDER BLOCK BLOC CYLINDRE 011 – 1
012 GEAR HOUSING CARTER DE DISTRIBUTION 012-1
013 FLYWHEEL HOUSING & OIL PAN CARTER DE VOLANT MOTEUR 013-1
014 CYLINDER HEAD & BONNET CULLASSE 014-1
015 INTAKE MANIFOLD TUBULURE D’CENTREE 015-1
016 EXHAUST MANIFOLD TUBULURE D’CECHAPPEMENT 016-1
017 CAM SHAFT & DRIVING GEAR ARBRE DE CAME 017- 1
018 CRANK SHAFT & PISTON VILEBREQUIN & PISTON 018- 1
019 LUB.OIL SYSTEM SYSTEME D’HUILE 019-1
020 COOLING WATER SYSTEM SYSTEME DE REFROIDISSEMENT 020-1
021 FUEL INJECTION PUMP POMPE D’INJECTION 021-1
022 GOVERNOR GOUVERNEUR 022-1
023 INJECTION PIPE PIPE D’INJECTION
024 FUEL FILTER FILTRE A GAZOLE 024-1
025 STARTER DEMARREUR 025-1
026 GENERATOR ALTERNATEUR 026-1
027 ELECTRIC PARTS EQUIPMENT ELECTRIQUE 027-1
028 GASKET SET ENSEMBLE DE GARNITURE 028-1
• BODY PARTS
Fig. 1100 MAIN FRAME BATI PRINCIPAL 1100-1
1110 ENGINE MOUNTING MOTEUR 1110- 1
1120 RADIATOR MOUNTING SUPPORT DE RADIATEUR 1120-1
1130 RADIATOR RADIATEUR 1130-1
1140 MUFFLER SILENCIEUX 1140-1
1150 AIR CLEANER FILTRE A AIR 1150- 1
1160 PUMP MOUNTING POMPE 1160-1
( 1170 FUEL TANK RESERVOIR DE GAZOLE 1170-1
1180 FUEL PIPING CONDUITES DE GAZOLE 1180-1
1190 OIL TANK RESERVOIR D’HUILE 1190-1
1 DX55
1200 LOW PRESSURE PIPING(1) CONDUITES REFROIDSSEMENT 1200-1
1210 LOW PRESSURE PIPING(2) CONDUITES REFROIDSSEMENT 1210-1
1220 MAIN PIPING(1) CONDUITES DE BATI PRINCIPAL 1220-1(
1230 MAIN PIPING(2) CONDUITES DE BATI PRINCIPAL 1230-1
1240 MAIN PIPING(3) CONDUITES DE BATI PRINCIPAL 1240-1
1250 MAIN PIPING(4) CONDUITES DE BATI PRINCIPAL 1250-1
1260 PILOT PIPING(1) CONDUITES DE PILOTE 1260-1
1270 PILOT PIPING(2) CONDUITES DE PILOTE 1270-1
1280 PILOT PIPING(3) CONDUITES DE PILOTE 1280-1
1290 PILOT PIPING(4) CONDUITES DE PILOTE 1290- 1
1300 PILOT PIPING(5) CONDUITES DE PILOTE 1300-1
1310 BOOM SWING VIRAGE DE FRONTALE 1310-1
1320 CABIN MOUNTING SUPPORT DE CABINE 1320-1
1330 SIDE MIRROR MIROIR LATERAL 1330-1
1340 CABIN(1) CABINE 1340-1
1350 CABIN(2) CABINE 1350-1
1360 CABIN(3) CABINE 1360-1
1370 CABIN(4) CABINE 1370-1
1380 SEAT BASE POSEZ LA BASE 1380-1(
1390 Al RCON Fl L TER FILTRE D’AIRCON 1390-1
1400 SEAT MOUNTING SIEGE LE SUPPORT 1400-1
1410 SEAT SIEGE 1410-1
1420 CONTROL STAND – L.H COMMANDEZ STAND – L.H 1420-1
1430 CONTROL STAND – R.H COMMANDEZ STAND – R.H 1430-1
1440 SIDE COVER – DUCT COUVERTURE LATERALE – CONDUIT 1440-1
1450 REAR COVER – DUCT COUVERTURE ARRIERE – CONDUIT 1450-1
1460 FLOOR PLATE – FRONT PLAT DE PLANCHER – AVANT 1460-1
1470 FLOOR PLATE – REAR PLAT DE PLANCHER – ARRIERE 1470-1
1480 FLOOR MAT PLANCHER 1480-1
1490 SUPPORT & BONNET ASS’Y APPUI ET CAPOT ASS’Y 1490-1
1500 BAFFLE COVER COUVERTURE DE CLOISON 1500-1
1510 BATTERY COVER COUVERCLE 1510-1
1520 UNDER COVER TOLES IMFERIEVRES 1520-1
1530 COMPRESSOR – AIR CON COMPRESSEUR – ESCROC D’AIR 1530-1(
1540 GREASE PIPING LUBRIFICATION 1540-1
1550 ELECTRIC PARTS – CONTROL STAND PIECES ELECTRIQUES 1550-1
DX55 2
1560 ELECTRIC PARTS – CABIN
1570 ELECTRIC PARTS – RELATED PARTS
( 1580 WORKING LAMP
1590 ELECTRIC WIRING
1600 AIR CONDITIONER – CABIN
1610 AIR CONDITIONER – CHASSIS
1620 ACOUSTIC FOAM
• TRACK PARTS
Fig. 2100 TRACK FRAME
2110 TRACK SHOE – 400G
2120 TRACK SHOE
2130 IDLER
2131 IDLER
2140 TRACK SPRING
2150 UPPER ROLLER
2160 LOWER ROLLER
( 2161 LOWER ROLLER
2170 DOZER BLADE
2180 TRAVELING PIPING
• FRONT PARTS
Fig. 3100 BOOM – 3m
3110 ARM -1.6m
3120 BUCKET- 0.175m’
3130 BOOM PIPING
3140 ARM PIPING
• HYDRAULIC PARTS
Fig. 4100 MAIN PUMP
4110 MAIN PUMP – SHAFT
4120 MAIN PUMP – HANGER
4130 MAIN PUMP – ROTARY
4140 MAIN PUMP – COVER
4150 MAIN PUMP – CONTROL SPRING
3
PIECES ELECTRIQUES
PIECES ELECTRIQUES – PIECES RELATIVES
LAMPE FONCTIONNANTE
POSE DE FILES ELECTRIQUES
CLIMATISEUR – CARLINGUE
CLIMATISEUR – CHASSIS
ENSEMBLE DE EPONGE
TRAIN DE ROULEMENT
CHAUSSURE DE VOIE – 400G
CHAUSSURE DE VOIE
BARBOTIN
BARBOTIN
TENDEUR DE CHENILLE
GALET SUPERIEUR
GALET INFERIEUR
GALET INFERIEUR
DOZER
CONDUITES DE TRANSLATION
FLECHE
BALANCIER
GODET
CONDUITES DE FLECHE
CONDUITES DE BALANCIER
POMPE
POMPE PRINCIPAL
POMPE PRINCIPAL
POMPE PRINCIPAL
POMPE PRINCIPAL
POMPE PRINCIPAL
4160 MAIN PUMP – CONTROL PISTON
4170 MAIN PUMP – GEAR PUMP
4180 MAIN PUMP – GEAR PUMP
4190 MAIN PUMP – SOLENOID VALVE
4200 SWING MOTOR
4201 SWING MOTOR
4210 TRAVEL MOTOR
4220 TRAVEL REDUCTION GEAR
4230 CONTROL VALVE
4240 CENTER JOINT
4250 REMOTE CONTROL VALVE
4260 REMOTE CONTROL VALVE – DOZER
4270 PEDAL VALVE
4280 BOOM CYLINDER
4290 ARM CYLINDER
4300 BUCKET CYLINDER
4310 DOZER CYLINDER
4320 BOOM SWING CYLINDER
4330 PEDAL VALVE – ONE PEDAL
4340 BOOM CYLINDER – LOCK VALVE
4350 CONTROL VALVE – TILTING
• OTHER PARTS
Fig. 5100 TOOLS
5110 SPARE PARTS
5120 NAME PLATE – EXPORT
5130 NAME PLATE – EUROPE
5140 DECAL – LIFTING CAPA
• OPTION PARTS
Fig. 6100 QUICK CLAMP PIPING
6110 QUICK CLAMP SWITCH
6120 BOOM PIPING – QUICK CLAMP
6130 ARM PIPING – QUICK CLAMP
6140 CD PLAYER
6150 CASSETTE PLAYER
DX55
POMPE PRINCIPAL
POMPE PRINCIPAL
POMPE PRINCIPAL
POMPE PRINCIPAL
MOTEUR D’ORIENTATION
MOTEUR D’ORIENTATION
MOTEUR DE TRANSLATION
BOITE REDUCTEUR
DISTRIBUTEUR
JOINT CENTRAL
VANNE DE COMMAND A DISTANCE
VANNE DE COMMAND A DISTANCE
VANNE
VERIN DE FLECHE
VERIN DE BALANCIER
VERIN DE GODET
CYLINDRE DE DOZER
VERIN DE FLECHE
VANNE DE PEDALE
VERIN DE FLECHE
TIROIR DE COMMANDE
OUTILLAGE
PIECES DE RECHANGE
PLAQUE D’IDENTIFICATION
PLAQUE D’IDENTIFICATION
DECALQUE
TUYAUTERIE RAPIDE DE BRIDE
COMMUTATEUR RAPIDE DE BRIDE
CONDUITES DE FLECHE
CONDUITES DE BALANCIER
PLAQUEUR DE CD
JOUEUR DE CASSETTE
6160 RADIO RADIO 6160-1
6170 ROTATING BEACON FEU DE CIRCULATION 6170-1
6180 CABIN LAMP LAMPE 6180-1
6190 ROOM MIRROR MIROIR DE PIECE 6190-1
6200 SUN VISOR PROTECTEUR 6200-1
6210 BUCKET – 300mm NARROW GODET 6210-1
6220 RUBBER CRAWLER CHENILLE EN CAOUTCHOUC 6220-1
6230 ACCUMULATOR ACCUMULATEUR 6230- 1
6240 LOW PRESSURE PIPING – TILTING TUYAUTERIE DE BASSE PRESSION 6240-1
6250 MAIN PIPING – ROTATING/TILTING CONDUITES DE PRINCIPAL 6250-1
6260 PILOT PIPING – ROTATING/TILTING CONDUITES DE PILOTE 6260-1
6270 FLOOR MAT – TILTING PLAT DE PLANCHER 6270-1
6280 FLOOR PLATE – ROTATING/TILTING PLANCHER 6280-1
6290 BOOM PIPING – ROTATING/TILTING TUYAUTERIE DE PERCHE 6290-1
6300 ARM PIPING – ROTATING/TILTING(ARM 1.6m) CONDUITES DE BALANCIER 6300-1
6310 ARM PIPING – CLAMSHELL(ARM 1.6m) CONDUITES DE BALANCIER 6310-1
6320 PILOT PIPING – LOCK VALVE CONDUITES DE PILOTE 6320-1
6330 BOOM PIPING – LOCK VALVE DONDUITER DE FLECHE 6330-1
( 6340 OVERLOAD WARNING AVERTISSEMENT DE SURCHARGE 6340-1
6350 TILT & LOCK PIPING – RETURN INCLINAISON ET TUYAUTERIE DE SERRURE 6350-1
6360 ARM – 1.9m BALANCIER 6360-1
6370 ARM PIPING – ARM 1 .9m CONDUITES DE BALANCIER 6370-1
6380 ARM PIPING – QUICK CLAMP(ARM 1.9m) CONDUITES DE BALANCIER 6380-1
6390 ARM PIPING – ROTATING/TILTING(ARM 1.9m) CONDUITES DE BALANCIER 6390-1
6400 ARM PIPING – CLAMSHELL(ARM 1.9m) CONDUITES DE BALANCIER 6400-1
6410 PILOT PIPING – PATTERN CHANGE CONDUITES DE PILOTE 6410-1
6420 PILOT PIPING – TRAVEL ALARM CONDUITES DE PILOTE 6420-1
6430 TRAVEL ALARM – ELECTRIC PARTS ALARME DE VOYAGE 6430-1
6440 BONNET ASS’Y – EUROPE & TURKEY CAPOT 6440-1
6450 FUEL TANK – WITHOUT FILLER PUMP RESERVOIR D’GAZOLE 6450-1
6460 COUNTER WEIGHT MASSE D’EQUILIBRAGE 6460-1
e WORLDWIDE NETWORK
5

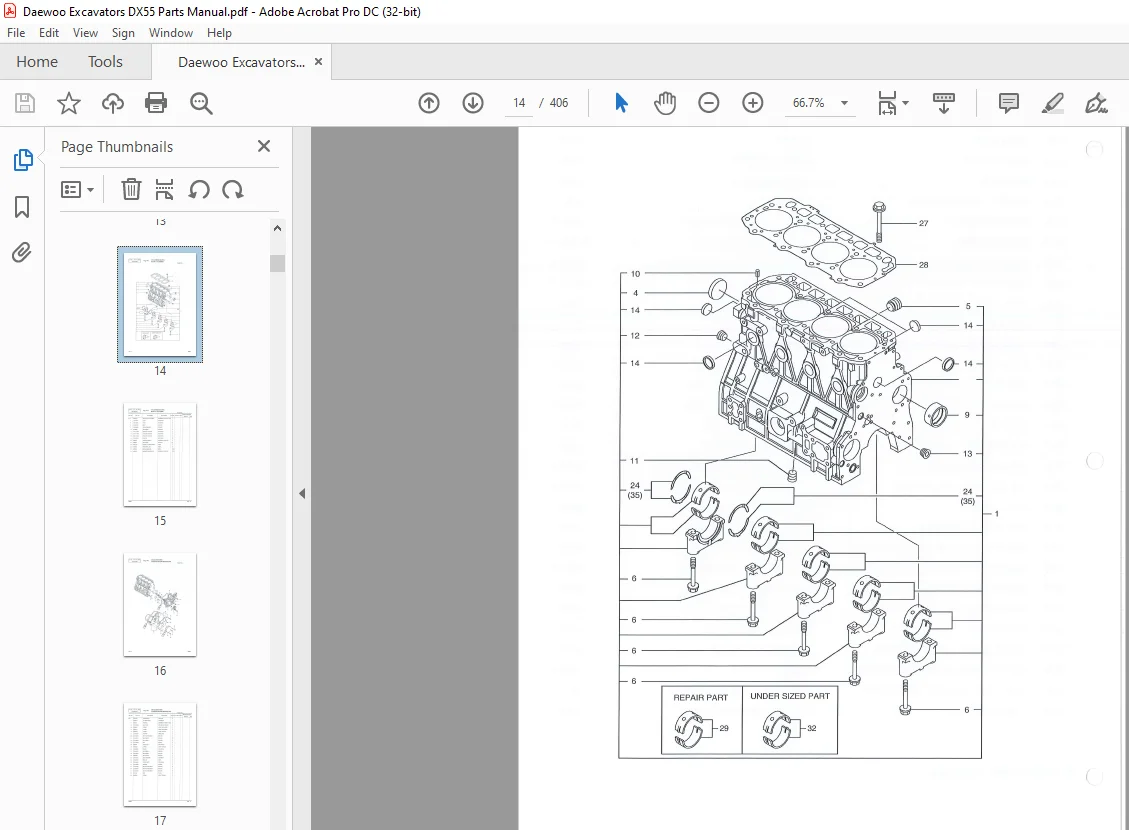

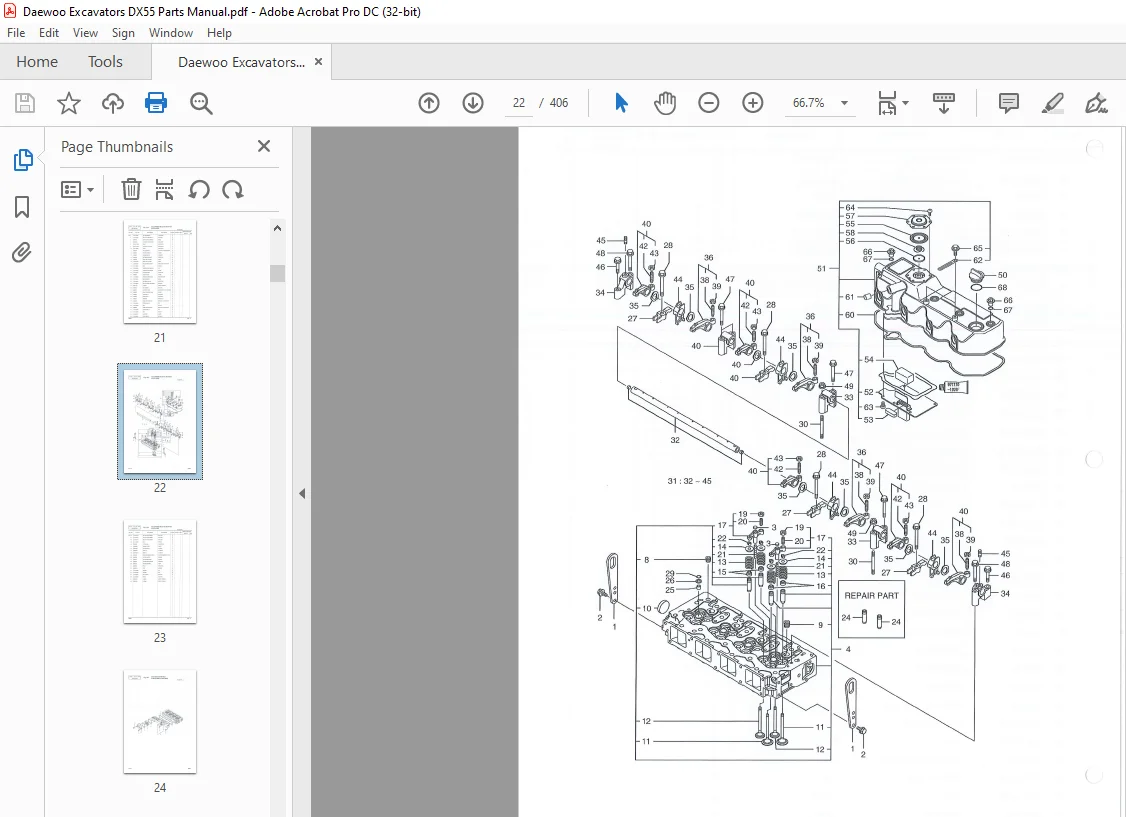

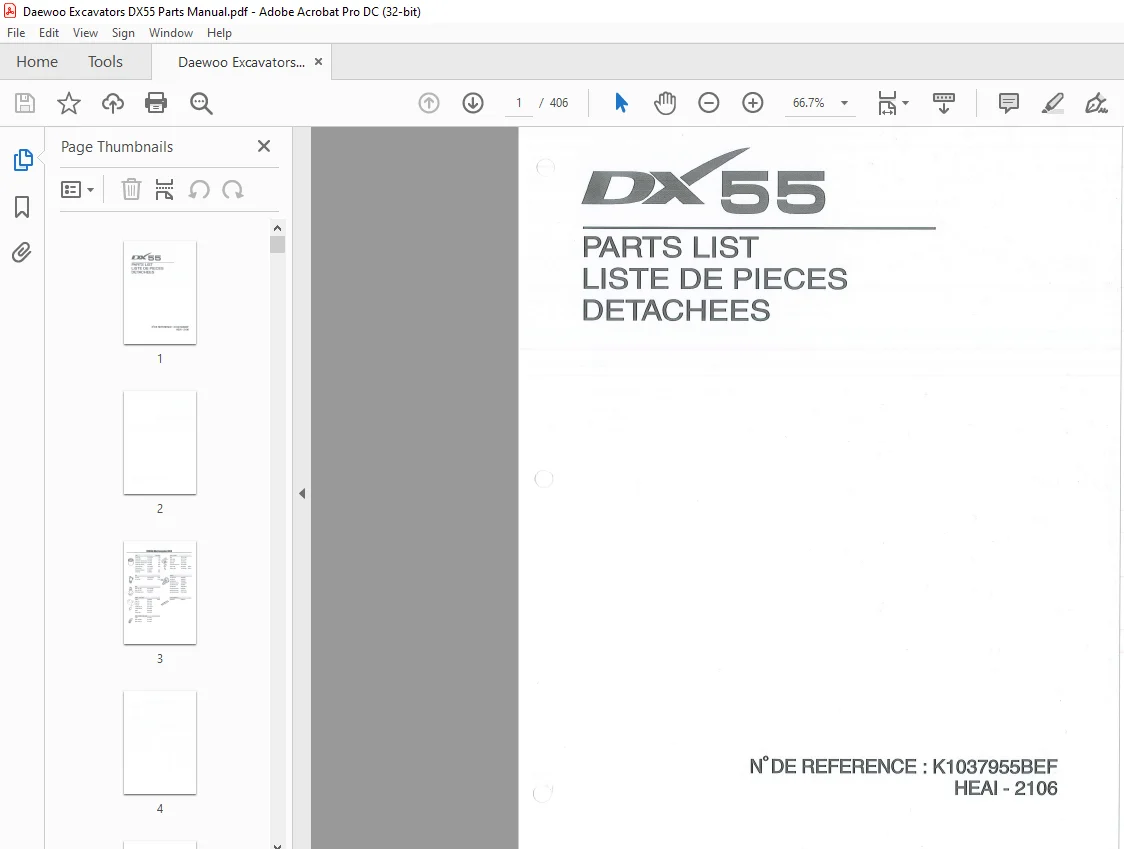

IMAGES PREVIEW OF THE MANUAL:
