Claas Axos 340-310 CLAAS COMPONENT NUMBER Reparatur handbuch – PDF DOWNLOAD
FILE DETAILS:
Claas Axos 340-310 CLAAS COMPONENT NUMBER Reparatur handbuch – PDF DOWNLOAD
Language : German
Pages :106
Downloadable : Yes
File Type : PDF
Size:11.4 MB
TABLE OF CONTENTS:
Claas Axos 340-310 CLAAS COMPONENT NUMBER Reparatur handbuch – PDF DOWNLOAD
Nummerierung der Komponenten CLAAS 2
Modul Getriebe “TR1 A57” 3
Übersicht 3
Funktionen 4
Messungen und Kontrollen 4
Schematischer Aufbau 5
Übersicht der Eingänge/Ausgänge 6
Eingänge/Ausgänge 7
Modul hinterer Kraftheber “A58” 11
Übersicht 11
Funktionen 12
Messungen und Kontrollen 12
Eingänge/Ausgänge 13
Modul Armaturenbrett “DBD A101” 17
Übersicht 17
Funktionen 18
Messungen und Kontrollen 18
Eingang/Ausgang 19
Kühlflüssigkeitstemperaturgeber “B45” 25
Übersicht 25
Messungen und Kontrollen 26
Kontrolle der Versorgungsspannung 26
Kontrolle des Widerstands 26
Temperatursensor Kühlflüssigkeit – Kaltstart “B46” 27
Übersicht 27
Messungen und Kontrollen 28
Getriebeöltemperaturgeber “B123” 29
Übersicht 29
Messungen und Kontrollen 30
Kontrolle der Versorgungsspannung 30
Positionsgeber des hinteren Krafthebers “B139” 31
Übersicht 31
Einstellung 32
Messungen und Kontrollen 32
Kontrolle der Versorgungsspannung 32
Kontrolle der Signalspannung 32
Kraftmesser “B144” 33
Übersicht 33
Einstellung 34
Messungen und Kontrollen 34
Kontrolle der Versorgungsspannung 34
Kontrolle der Signalspannung 34
Messfühler für die theoretische Drehzahl “B227” 35
Übersicht 35
Messungen und Kontrollen 36
Kontrolle der Frequenz 36
Zwischendrehzahlgeber Getriebe “B229” 37
Übersicht 37
Einstellung 38
Messung und Kontrolle 38
Kontrolle des Widerstands 38
Kontrolle der Frequenz 38
Kraftstoffstand “R35” 39
Übersicht 39
Messungen und Kontrollen 40
Kontrolle des Widerstands 40
Winkelpositionsgeber Pedal “R73” 41
Übersicht 41
Einstellung 42
Messungen und Kontrollen 44
Kontrolle der Versorgungsspannung der Sonde 44
Kontrolle des Ausgangssignals der Sonde 44
Schalter 4 Radantrieb “S1” 45
Übersicht 45
Messungen und Kontrollen 46
Versorgungsspannung 46
Zündschlüssel “S64” 47
Übersicht 47
Messungen und Kontrollen 48
Kontrolle der Versorgungsspannung 48
Schalter Ein/Aus der Frontzapfwelle “S113” 49
Messungen und Kontrollen 50
Kontinuitätskontrolle 50
Kontrolle der Versorgungsspannung 50
Schalter des Drehmomentwenders “Revershift S171” 51
Übersicht 51
Messungen und Kontrollen 52
Kontrolle der Versorgungsspannung 52
Schalter Gang “+/-” und Schalter Kupplung “S184” 53
Übersicht 53
Messungen und Kontrollen 54
Kontrolle der Versorgungsspannung 54
Heckschalter des hinteren Krafthebers “U57”, “U58” 55
Übersicht 55
Messungen und Kontrollen 56
Kontrolle der Versorgungsspannung 56
Kontrolltafel des Krafthebers “V22” 57
Übersicht 57
Funktionen 58
Messungen und Kontrollen 58
Eingänge/Ausgänge 58
Magnetventil 4 Radantrieb “Y1” 61
Übersicht 61
Messungen und Kontrollen 62
Kontrolle der Versorgungsspannung 62
Kontrolle des Widerstands 62
Magnetventil Anhalten des Motors “Y15” 63
Übersicht 63
Messungen und Kontrollen 63
Kontrolle der Versorgungsspannung 63
Kupplungsventil der Frontzapfwelle “Y326” 65
Übersicht 65
Testmethoden 66
Messungen und Kontrollen 66
Kontrolle der Versorgungsspannung 66
Kontrolle des Widerstands 66
Magnetventile der lastschaltbaren Wendeschaltung “Revershift”, “Y327” et “Y328” 67
Übersicht 67
Messungen und Kontrollen 68
Kontrolle des Widerstands 68
Kontrolle der Stromstärke 68
Magnetventil für Lastschaltstufen “Y335” 69
Übersicht 69
Messungen und Kontrollen 70
Kontrolle der Versorgung und Stromstärke 70
Kontrolle des Widerstands 70
Magnetventil Anheben/Absenken des hinteren Krafthebers “Y336”, “Y337” 71
Übersicht 71
Messungen und Kontrollen 72
Kontrolle der Stromstärke 72
Kontrolle des Widerstands des Magnetventils 72
Schütz für Handbremse “Z12” 73
Übersicht 73
Messungen und Kontrollen 73
Versorgungsspannung 73
Druckschalter Klimatisierungsgas “Z21” 75
Übersicht 75
Messungen und Kontrollen 75
Thermostat der Klimatisierung “Z24” 77
Übersicht 77
Messungen und Kontrollen 78
Druckschalter Motoröl “Z42” 79
Übersicht 79
Messungen und Kontrollen 80
Kontinuitätskontrolle 80
Kontrolle der Versorgungsspannung 80
Schütz für Verstopfung des Luftfilters “Z69” 81
Übersicht 81
Messungen und Kontrollen 81
Kontrolle der Versorgungsspannung 81
Kontinuitätskontrolle 81
Leerlaufschalter des Getriebes “Z77” 83
Übersicht 83
Messungen und Kontrollen 84
Kontinuitätskontrolle 84
Schalter linkes Bremspedal “Z126” 85
Übersicht 85
Messungen und Kontrollen 86
Versorgungsspannung 86
Einstellung 86
Schalter rechtes Bremspedal “Z127” 87
Übersicht 87
Messungen und Kontrollen 88
Versorgungsspannung 88
Einstellung 88
Schalter Pedal in unterer Position “Z152” 89
Übersicht 89
Einstellungen 90
Messungen und Kontrollen 91
Spannungstest 91
Kontinuitätstest 91
Schalter-Hintere Zapfwelle 1 000 U/Min “Z160” 93
Übersicht 93
Messungen und Kontrollen 94
Kontrolle der Versorgungsspannung 94
Schalter-Hintere Zapfwelle 540 U/Min “Z161” 95
Übersicht 95
Messungen und Kontrollen 96
Kontrolle der Versorgungsspannung 96
Druckschalter des Steuerkreises der hinteren Zapfwelle “Z175” 97
Übersicht 97
Messungen und Kontrollen 98
Spannungstest 98
Druckkontakt Getriebesteuerkreis “Z184” 99
Übersicht 99
Messungen und Kontrollen100
Spannungstest100
Schalter – Zapfwelle eingekuppelt “Z185″101
Übersicht101
Einstellung102
Messungen und Kontrollen102
Kontinuitätskontrolle102
Kontrolle der Versorgungsspannung102
Leerlaufschalter hintere Zapfwelle “Z186″103
Übersicht103
Messungen und Kontrollen104
Kontrolle der Versorgungsspannung104
Drehzahlschalter der hinteren Zapfwelle540 U/Min Sparbetrieb “Z187″105
Übersicht105
Messungen und Kontrollen106
Kontrolle der Versorgungsspannung106

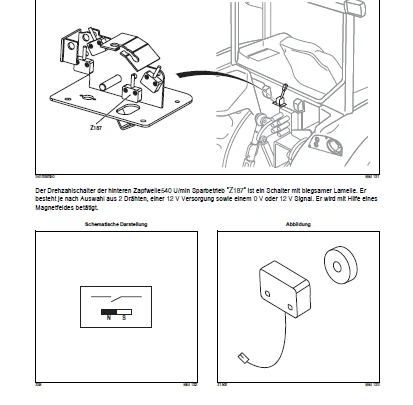

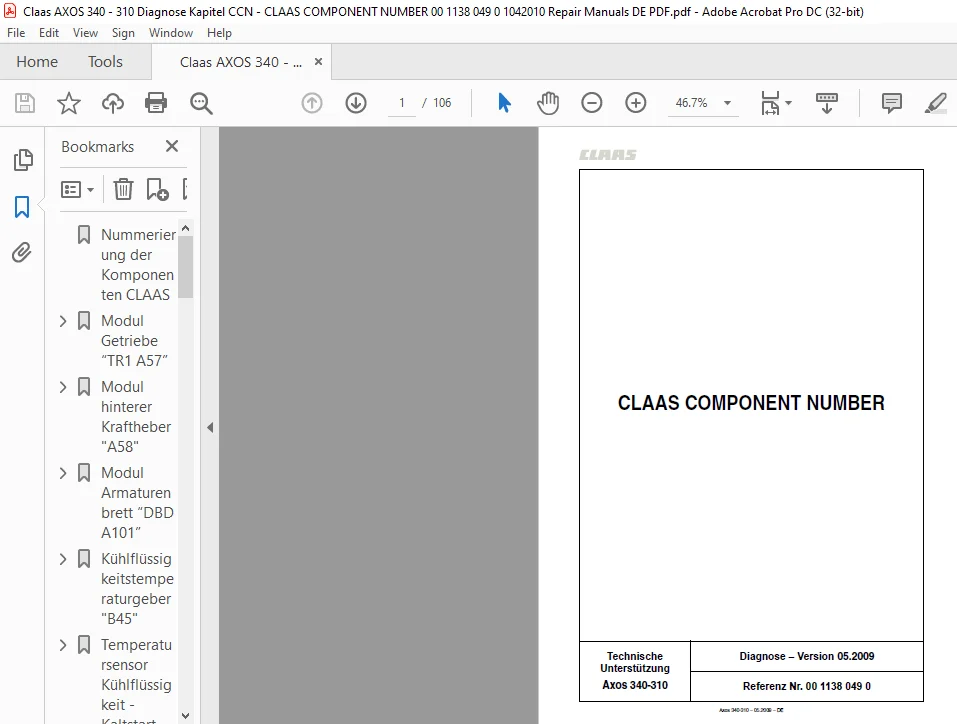

IMAGES PREVIEW OF THE MANUAL:
