CLAAS Axion 850-810 Naprawa Podręcznik napraw – PDF DOWNLOAD(polish)
FILE DETAILS:
CLAAS Axion 850-810 Naprawa Podręcznik napraw – PDF DOWNLOAD(polish)
Language :POLISH
Pages :102
Downloadable : Yes
File Type : PDF
Size:18.3 MB
TABLE OF CONTENTS:
CLAAS Axion 850-810 Naprawa Podręcznik napraw – PDF DOWNLOAD(polish)
B1 – INFORMACJE OGÓLNE
GŁÓWNE REGULACJE B13
MOMENTY SPECYFICZNE I ŚRODKI MOCUJĄCE B14
ETAPY DEMONTAŻU B16
Działanie skrzynki kontroli nr 60 0500 615 5 na automatycznym zakresie prędkości B17
B2 – HEXASHIFT
NARZĘDZIE PRODUKCJI LOKALNEJ B22
Łączniki wspornika skrzyni HEXASHIFT i REVERSHIFTB22
RYSUNEK EKSPLOZYJNYB24
WYMONTOWANIE MODUŁU “HEXASHIFT”B28
Wymontowanie czujnika prędkości obrotowej silnika “B228-2” (na wale sprzęgłowym skrzyni biegów)B29
DEMONTAŻ MODUŁU “HEXASHIFT” B210
DEMONTAŻ MODUŁU “HEXASHIFT” B215
ZAMONTOWANIE MODUŁU “HEXASHIFT”B221
Regulacja czujnika prędkości obrotowej silnika “B228-2” ciągnik odłączony B222
Regulacja czujnika prędkości obrotowej silnika “B228-2” ciągnik podłączony B222
Zamontowanie czujnika prędkości obrotowej silnika “B228-2” B222
B3 – “REVERSHIFT”
NARZĘDZIE PRODUKCJI LOKALNEJ B32
Ściskacz podkładek sprężystych na sprzęgle jazdy do przodu B32
RYSUNEK EKSPLOZYJNYB34
WYMONTOWANIE MODUŁU “REVERSHIFT” B36
DEMONTAŻ MODUŁU “REVERSHIFT”B38
DEMONTAŻ SPRZĘGŁA JAZDY DO TYŁU B39
DEMONTAŻ SPRZĘGŁA JAZDY DO PRZODU B310
PONOWNY MONTAŻ MODUŁU “REVERSHIFT”B311
MONTAŻ SPRZĘGŁA (JAZDA DO PRZODU) B312
MONTAŻ SPRZĘGŁA (JAZDA DO TYŁU) B313
ZAMONTOWANIE MODUŁU “REVERSHIFT” B316
DOSTĘP DO SPRZĘGŁA JAZDY DO PRZODU BEZ WYMONTOWANIA B318
B4 – AUTOMATYCZNE ZAKRESY PRĘDKOŚCI
NARZĘDZIE PRODUKCJI LOKALNEJ B42
Łączniki wspornika skrzyni modułu automatycznych zakresów prędkości B42
Montaż pneumatyczny (dla zasilania układu automatycznych zakresów prędkościB42
Łącznik dla gniazda od strony koła zębatego jazdy do tyłu B43
RYSUNEK EKSPLOZYJNYB44
WYMONTOWANIE MODUŁU ZAKRESÓW PRĘDKOŚCI B46
DEMONTAŻ MODUŁU ZAKRESÓW PRĘDKOŚCI B47
WYMONTOWANIE LINII CZYNNEJ I BIERNEJ B410
DEMONTAŻ LINII NAPĘDZAJĄCEJB411
NASTAWIENIE ŁOŻYSK STOŻKOWYCHB413
NASTAWIENIE SKOKU SYNCHRONIZATORA B414
PONOWNY MONTAŻ LINII NAPĘDZAJĄCEJ B415
DEMONTAŻ LINII NAPĘDZANEJ B416
PONOWNY MONTAŻ LINII NAPĘDZANEJ B417
NASTAWIENIE ŁOŻYSK STOŻKOWYCHB418
USTAWIENIE WAŁÓW W SKRZYNI B419
POMIAR LUZÓW WAŁÓW W SKRZYNIB420
PONOWNY MONTAŻ MODUŁU ZAKRESÓW PRĘDKOŚCI B421
REGULACJA NAKRĘTEK OPOROWYCH MODUŁU ZAKRESU PRĘDKOŚCIB422
REGULACJA ZAMKA BLOKADY MODUŁU ZAKRESÓW PRĘDKOŚCI B425
ZAMONTOWANIE MODUŁU ZAKRESÓW PRĘDKOŚCIB425
B5 – WAŁ 4 KOŁA NAPĘDOWE
NARZĘDZIE PRODUKCJI LOKALNEJ B52
Prowadnica wału 4 koła napędowe B52
PRZYGOTOWANIEB52
RYSUNEK EKSPLOZYJNYB53
WYMONTOWANIE WAŁU 4 KOŁA NAPĘDOWEB54
DEMONTAŻ WAŁU 4 KOŁA NAPĘDOWEB54
PONOWNY MONTAŻ WAŁU 4 KOŁA NAPĘDOWEB57
PROCEDURA USTAWIENIA WAŁU 4 KOŁA NAPĘDOWE B58
ZAMONTOWANIE WAŁU 4 KOŁA NAPĘDOWEB510
B6 – ZAKRES PRĘDKOŚCI POWOLNYCH
RYSUNEK EKSPLOZYJNYB62
WYMONTOWANIE ZAKRESU PRĘDKOŚCI POWOLNYCH B63
DEMONTAŻ ZESPOŁU REDUKTORA B65
PONOWNY MONTAŻ ZESPOŁU REDUKTORA B66
ZAMONTOWANIE ZAKRESU PRĘDKOŚCI POWOLNYCH B67
REGULACJA URZĄDZENIA STEROWANIAB68
REGULACJA DZWIGNI ZAKRESU PRĘDKOŚCI POWOLNYCHB610

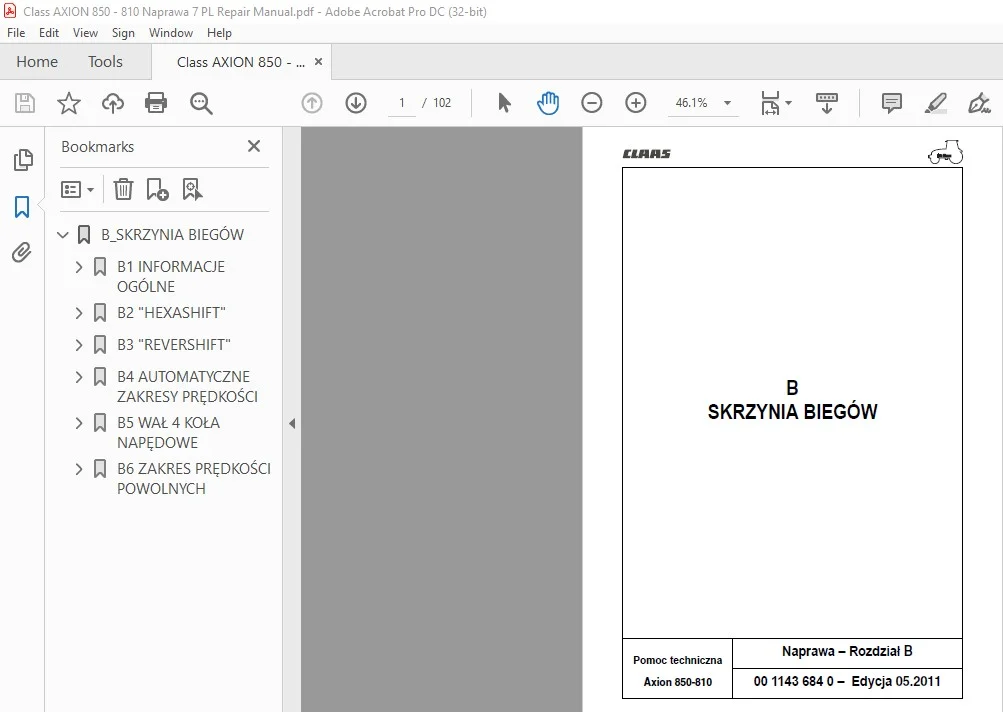

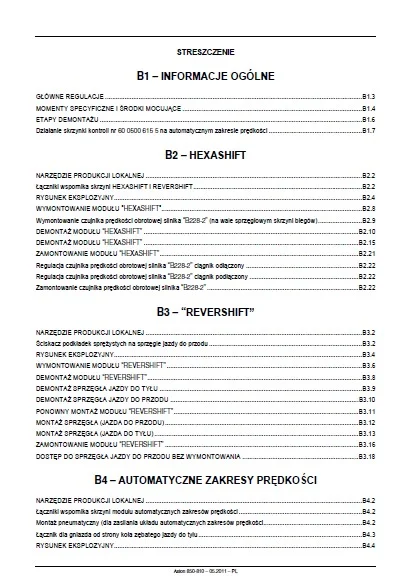

IMAGES PREVIEW OF THE MANUAL:
VIDEO PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the same manual used by the dealers to diagnose and troubleshoot your vehicle
- You will be directed to the download page as soon as the purchase is completed. The whole payment and downloading process will take anywhere between 2-5 minutes
- Need any other service / repair / parts manual, please feel free to contact [email protected] . We still have 50,000 manuals unlisted
S.M
