DESCRIPTION:
Док. №: 7420 230 000 BA 00
CAT Roof Support Щитовая крепь 7001600-2×2677-1750 Инструкция по эксплуатации- PDF DOWNLOAD
О данной инструкции
В этой главе приведены важные сведения, призванные облег- чить пользование данной инструкцией. Кроме того, она содер- жит информацию по структуре инструкции, а также по исполь- зуемым символам и знакам.
Правильная инструкция по эксплуатации
Прежде чем приступить к работе
При использовании инструкции по эксплуатации, не соответ- ствующей конкретному типу имеющейся щитовой крепи, суще- ствует возможность возникновения опасности себя и других. Проверить, соответствуют ли параметры, указанные на секции, характеристикам, приведенным в инструкции по эксплуатации
Тип секции щитовой крепи
Данная инструкция по эксплуатации относится к следующему оборудованию
Щитовая крепь 700/1600-2×2677-1750 *
Идент. №: 7420 230 000 00 01
7420 230 000 00 02
7420 230 000 00 03
и действительна только для щитовых крепей этого типа!
Необходимо обеспечить постоянный доступ к инструкции по эксплуатации всем лицам, работающим с секцией. На рабочем участке, по возможности, всегда должна нахо- диться инструкция по эксплуатации секции
Новая инструкция по эксплуатации
Если в имеющейся инструкции утеряны страницы или ее невоз- можно прочесть, следует немедленно запросить новую инструкцию по эксплуатации
TABLE OF CONTENTS:
CAT Roof Support Щитовая крепь 7001600-2×2677-1750 Инструкция по эксплуатации- PDF DOWNLOAD

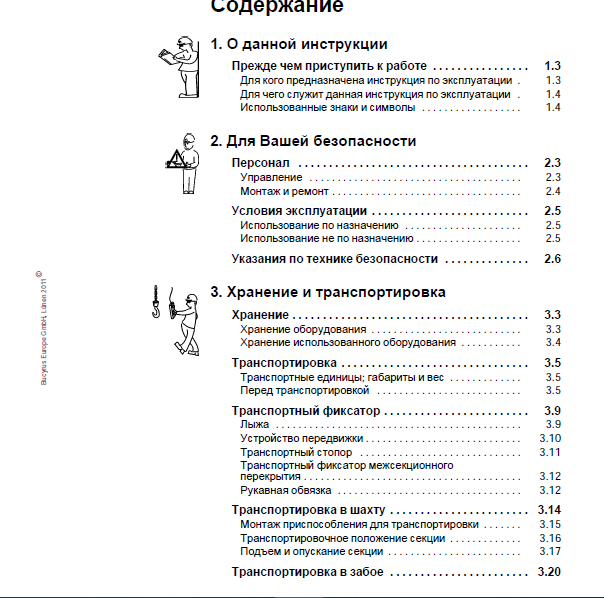

Содержание
1 О данной инструкции
Прежде чем приступить к работе 13
Для кого предназначена инструкция по эксплуатации 13
Для чего служит данная инструкция по эксплуатации 14
Использованные знаки и символы 14
2 Для Вашей безопасности
Персонал 23
Управление 23
Монтаж и ремонт 24
Условия эксплуатации 25
Использование по назначению 25
Использование не по назначению 25
Указания по технике безопасности 26
3 Хранение и транспортировка
Хранение 33
Хранение оборудования 33
Хранение использованного оборудования 34
Транспортировка 35
Транспортные единицы; габариты и вес 35
Перед транспортировкой 35
Транспортный фиксатор 39
Лыжа 39
Устройство передвижки 310
Транспортный стопор 311
Транспортный фиксатор межсекционного
перекрытия 312
Рукавная обвязка 312
Транспортировка в шахту 314
Монтаж приспособления для транспортировки 315
Транспортировочное положение секции 316
Подъем и опускание секции 317
Транспортировка в забое 320
Bucyrus Europe GmbH, Lünen 2011E
BI623832
Содержание
Щитовая крепь 700/1600-2×2677-1750
4 Монтаж
Предварительный монтаж секций крепи 43
Установка секций крепи 43
Выравнивание давления электронного управления 46
Питающие подключения 47
Соединение подключений 410
Требования к гидравлике забоя 411
Требования к орошению 412
Ввод в эксплуатацию 413
Что необходимо учесть перед вводом в эксплуатацию 413
Перед вводом крепи в эксплуатацию 415
Защита гидравлических компонентов от коррозии 415
5 Управление
Предпосылки 53
Условия эксплуатации 53
Требования по технике безопасности 56
Управление щитовой крепью 59
Техника безопасности 514
Управление гидравликой щитовой крепи 515
Расположение компонентов гидравлической
системы на крепи 515
Функции шаровых кранов высокого давления 516
Гидравлика щитовой крепи 517
Компоненты секции 525
Основные узлы 525
Чековый затвор со сбросом 535
Ремонтный и аварийный режим 537
Управление и функции электрогидравлического
блока управления 539
Функции секции 540
Техобслуживание 543
Специальные мероприятия 543
Ежедневное техобслуживание 544
Еженедельное техобслуживание 545
Производить раз в полгода 545
Планомерный учет неисправностей 545
Устранение неисправностей 546
Указания по поиску неисправностей 546
Определение места неисправности 546
3-ходовой двухпозиционный или контрольный клапан 549
Размыкаемые обратные клапаны 549
Побочный поток внутри стойки 550
Клапан предельного давления неисправен 550
Фильтры неисправны или засорены 550
6 Технические данные
Описание 63
Основные узлы 65
Габаритные размеры 67
Лыжа с лемнискатами и устройством передвижки 68
Верхняк 613
Межсекционное перекрытие 616
Оградительный щит 619
Принадлежности 621
Вставной фиксатор 621

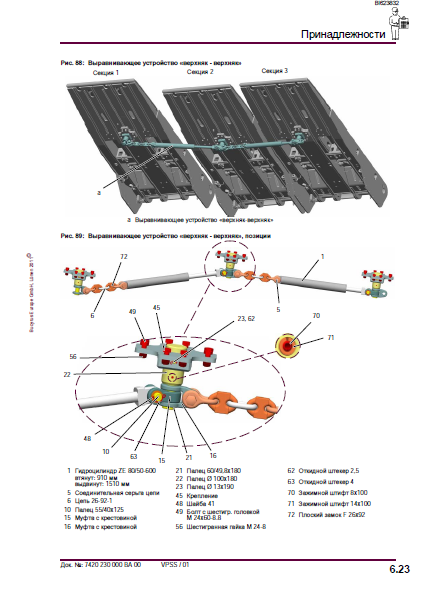

Выравнивающее устройство «верхняк – верхняк» 622
Концевая система удержания «лыжа – лыжа» 625
Технические данные, металлоконструкция 630
Гидравлическая система 632
Гидравлика щитовой крепи 632
Гидравлическая стойка, двухступенчатая
(защелка) 633
Гидравлический цилиндр 635
Конструкция 635
Цилиндр передвижки 636
Угловой цилиндр 636
Цилиндр межсекционного перекрытия 637
Технические данные гидравлического цилиндра 637
Клапаны предельного давления 639
Угол наклона верхняка 641
Допустимые производственные среды 642
Гидравлические жидкости 642
Качество технической воды 644
Консистентные смазки и смазочные пасты 646
Моменты затяжки 648
Болты с метрической резьбой по ISO 648
7 Для Вашей информации
Нормы и директивы 73
Использованные нормы и директивы 73
Маркировка секции 75
Типовая табличка 75
Номер секции 76

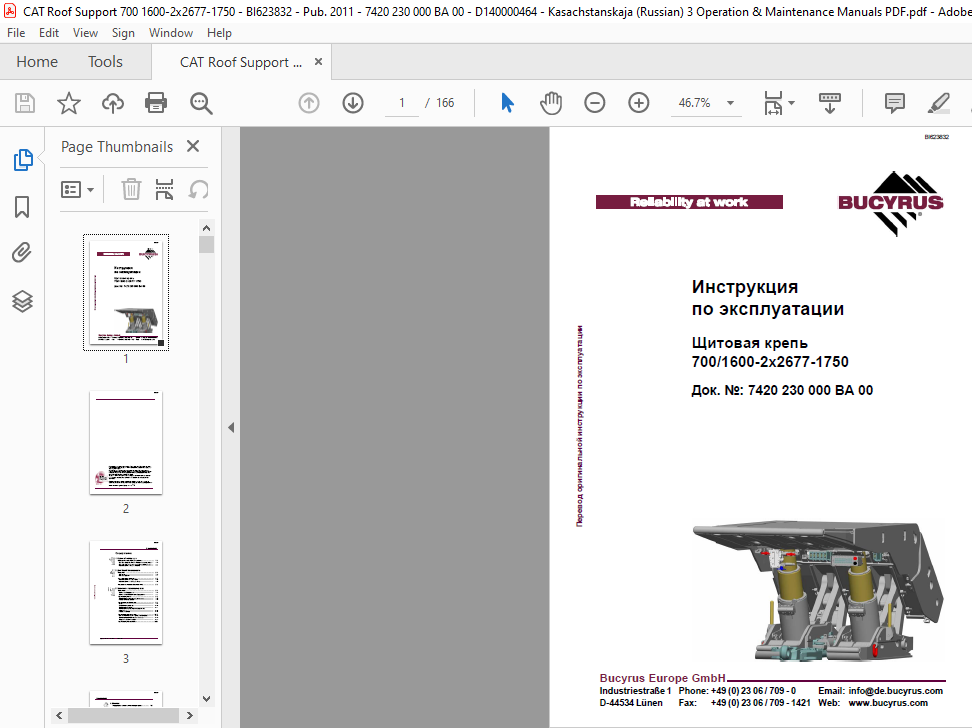

IMAGES PREVIEW OF THE MANUAL:
