Case CX700 Excavadora hidráulica sobre orugas Manual del operador 87697707 – PDF DOWNLOAD

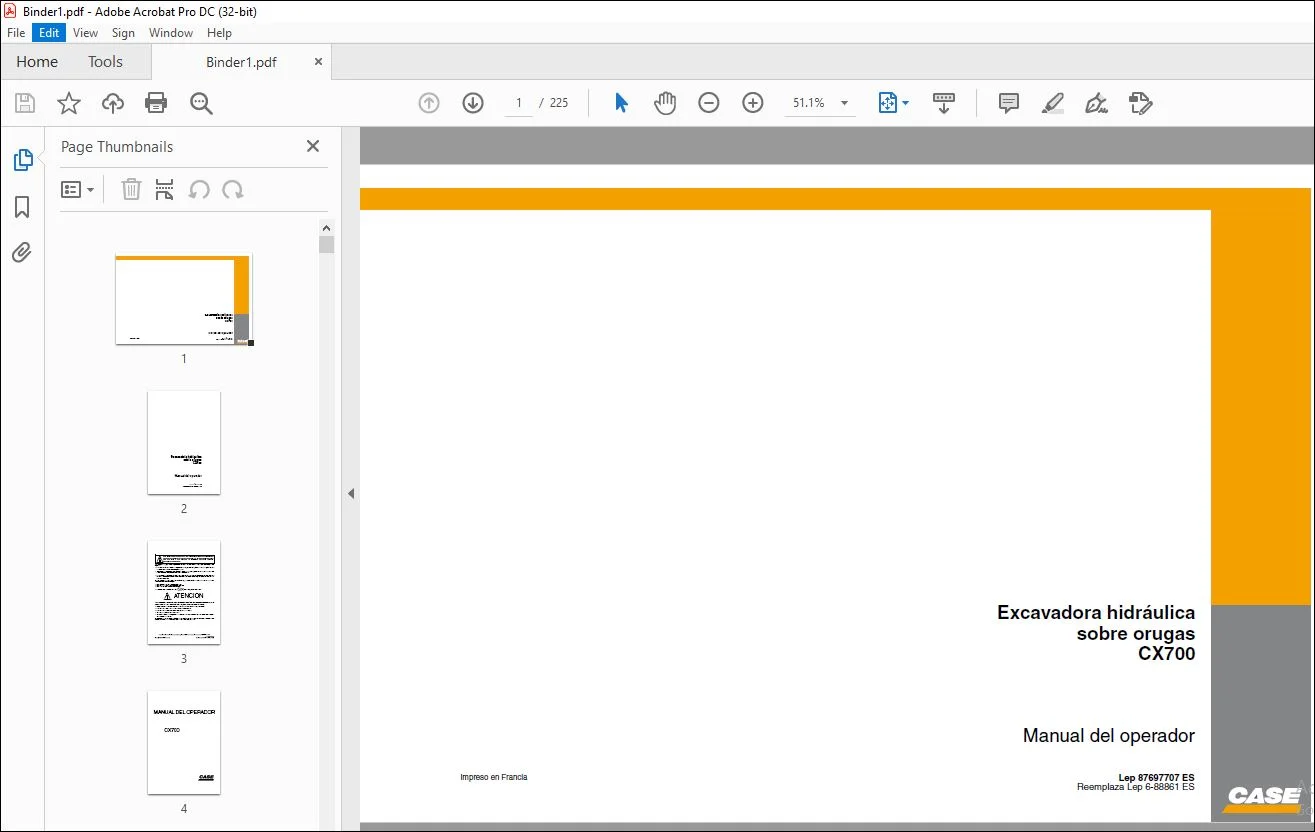

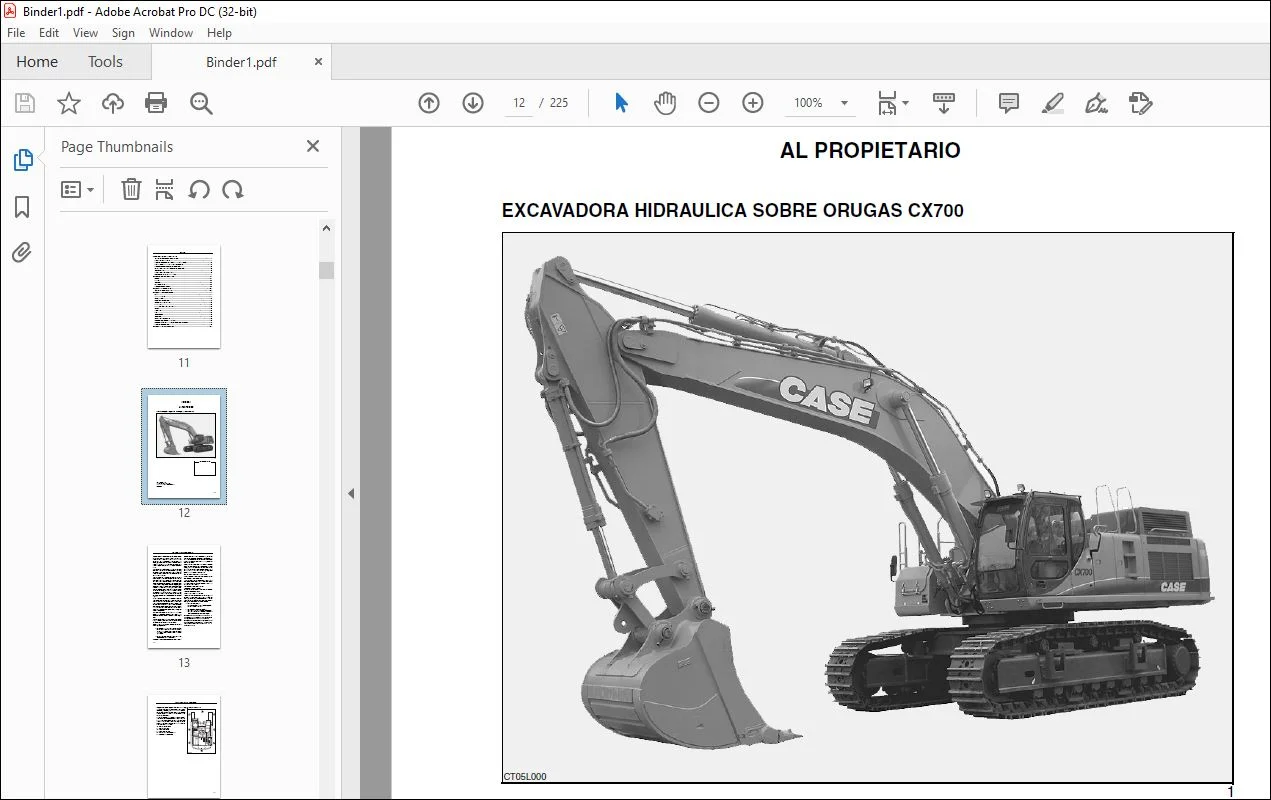

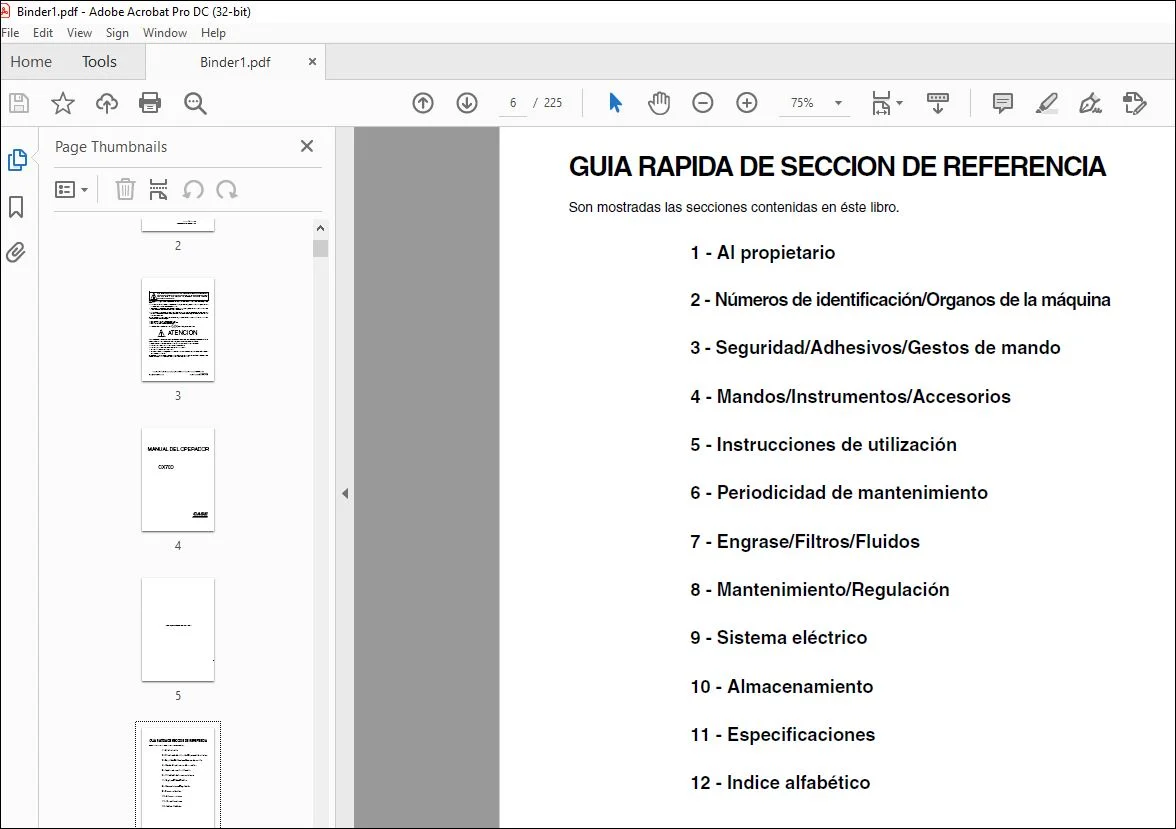

IMÁGENES VISTA PREVIA DEL MANUAL:
DESCRIPCIÓN:
Case CX700 Excavadora hidráulica sobre orugas Manual del operador 87697707 – PDF DOWNLOAD
AL PROPIETARIO :
Su máquina ha sido diseñada y construida de conformidad con las normas de más alta calidad. Satisface todas las reglamentaciones vigentes en materia de seguridad. Ver “Documentos justificativos”. Sin embargo, nunca se puede excluir completamente el riesgo de accidentes.
- Por esta razón es indispensable respetar reglas de seguridad y precauciones elementales. Lea con cuidado este manual y preste una atención particular a las instrucciones en materia de seguridad, utilización y mantenimiento, para evitar el riesgo de lesión durante la utilización o las intervenciones de servicio de la máquina.
- Las herramientas y accesorios estándar de esta máquina están diseñados para efectuar todo tipo de movimiento de tierras y operaciones de manipulación. Si desea utilizar esta máquina para la manipulación de cargas (trabajos de colocación de tuberías, trabajos de alcantarillado, trabajos de encofrado, etc.), asegúrese de que está diseñada para realizar este tipo de trabajo.
- Para este tipo de trabajo, la máquina debe estar equipada con válvulas de seguridad, con un indicador de sobrecarga, un cuadro de manipulación de cargas que corresponda al tipo de máquina y a su equipo y con un punto de fijación de carga. También, se deben respetar estrictamente todos los requisitos legales.
- Utilice esta máquina únicamente para las aplicaciones y utilizaciones descritas en este manual. Si se utiliza esta máquina para trabajos que requieran de accesorios, equipos o herramientas especiales, consulte con su Distribuidor CASE para asegurar que las adaptaciones o modificaciones aportadas se realizan de conformidad con las especificaciones técnicas de la máquina y responden a la reglamentación en vigor en materia de seguridad.
- Cualquier modificación o adaptación no autorizada por el fabricante puede invalidar la conformidad inicial de la máquina con los requisitos en materia de seguridad. La máquina debe someterse a inspecciones regulares; la frecuencia de éstas varía en función del tipo de utilización. Consulte a su Distribuidor CASE.
