Case CX210C Tier 4 PELLE HYDRAULIQUE SUR CHENILLES Service Manual Lep 84588391B FR – PDF DOWNLOAD (French)
DESCRIPTION:
Case CX210C Tier 4 PELLE HYDRAULIQUE SUR CHENILLES Service Manual Lep 84588391B FR – PDF DOWNLOAD (French)
INFORMATION GENERALE
NETTOYAGE
Nettoyer toutes les pièces métalliques sauf les roulements, avec du solvant de nettoyage adapté ou à la vapeur.
Ne pas utilliser de soude caustique pour le nettoyage à la vapeur.
Après le nettoyage, sécher toutes les pièces et les enduire d’huile.
Nettoyer les passages d’huile à l’air comprimé.
Nettoyer les roulements avec du solvant de nettoyage adapté,
bien les sécher et les enduire d’huile.
CONTROLE
Examiner toutes les pièces après les avoir démontées.
Remplacer toutes les pièces présentant des signes d’usure ou de détérioration.
Les petites éraflures ou rayures peuvent être supprimées à l’aide d’une pierre à aiguiser ou d’une toile à polir.
Terminer par un contrôle visuel pour rechercher des traces d’usure ou de corrosion et remplacer éventuellement
les pièces pour éviter une panne précoce.
ROULEMENTS
Vérifier si les roulements fonctionnent sans point dur.
Remplacer les roulements qui présentent du jeu ou un fonctionnement irrégulier.
Laver les roulements avec du solvant de nettoyage adapté et les laisser sécher à l’air libre.
NE PAS SECHER LES ROULEMENTS AVEC DE L’AIR COMPRIME.
ROULEMENT À AIGUILLES
Avant d’introduire un roulement à aiguilles dans un alésage, prendre soin de toujours éliminer les résidus métalliques
à l’intérieur ou au bord de l’alésage.
Avant de mettre en place un roulement à aiguilles, enduire les bords intérieur et extérieur du roulement avec de la
vaseline.
PIGNONS
Vérifier si les pignons sont usés ou endommagés.
Remplacer les pignons présentant des signes d’usure ou de détérioration.
Joints spi, joints toriques et joints d’étanchéité.
Toujours mettre en places des joints spi, joints toriques et joints d’étanchéité neufs.
Mettre de la vaseline sur les joints toriques et joints d’étanchéité.
ARBRES
Remplacer tous les arbres présentant des signes d’usure ou de détérioration.
Rechercher les traces de détérioration sur les surfaces des roulements et des joints spi des arbres.
PIECES DE RECHANGE
Toujours installer des pièces de rechange d’origine CASE.
Pour passer vos commandes, consulter le
Catalogue des pièces pour indiquer la référence exacte des pièces de rechange d’origine CASE.
Les pannes occasionnées par l’utilisation de pièces de rechange autres que des pièces d’origine CASE ne sont pas
prises en charge par la garantie.
LUBRIFICATION
Utiliser uniquement les huiles et lubrifiants spécifiés dans le manuel de l’opérateur ou dans le manuel d’entretien.
Les pannes occasionnées par l’utilisation d’huiles et de lubrifiants non spécifiés ne sont pas prises en charge par
la garantie.

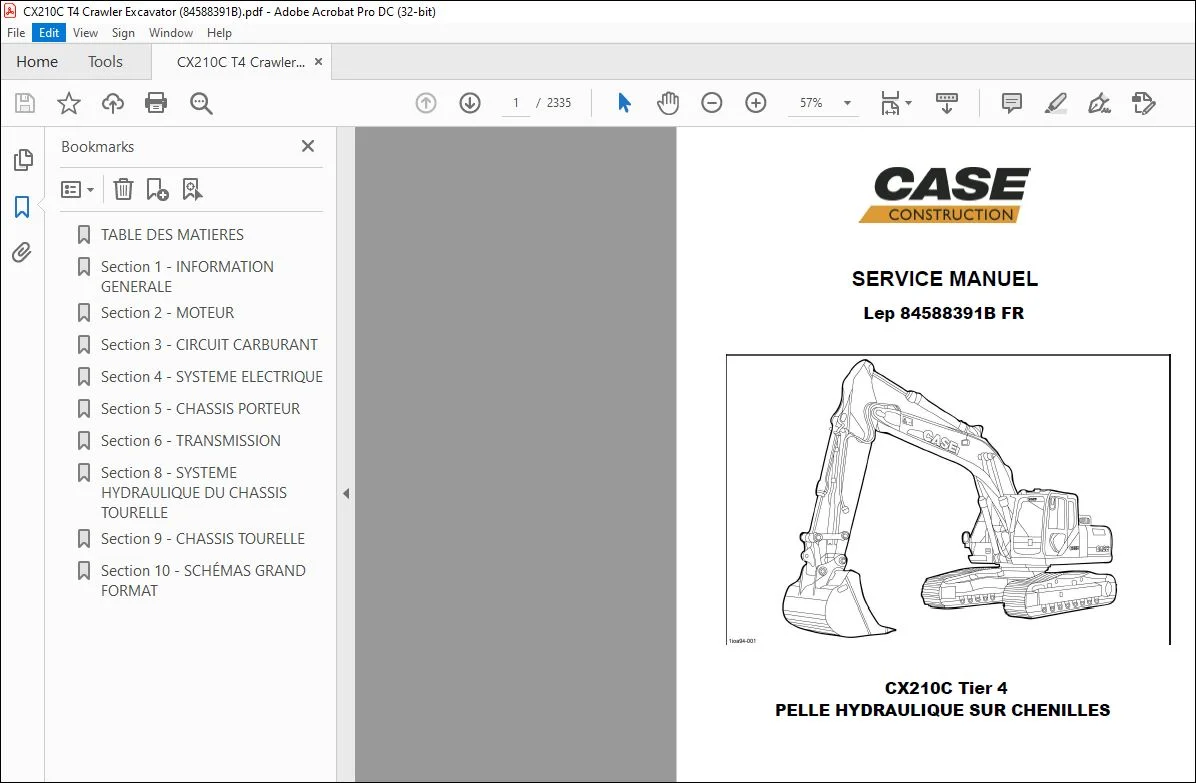

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Case CX210C Tier 4 PELLE HYDRAULIQUE SUR CHENILLES Service Manual Lep 84588391B FR – PDF DOWNLOAD (French)
1 INFORMATIONS GENERALES
Sécurité, informations générales et couples standard. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1001
Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1002A
Tableau des principaux équipements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1002B
Poids de l’unité principale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1002C
Normes d’entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1002D
Tableau des tailles de boulons et couples de serrage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1002E
Vue d’ensemble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1002F
Tableau de détermination des performances d’une machine neuve . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1002G
Liste des outils spéciaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1003
Ingrédients. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1004
Table de conversion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1005
Abréviations. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1900
2 MOTEUR
Dépose et pose du moteur équipé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2000
Dépose et pose du refroidisseur de carburant, du refroidisseur intermédiaire, du radiateur
et du refroidisseur d’huile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2001
Dépose et pose du turbocompresseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2004
Dépose et pose de soupape RGE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2005
Dépose et pose du capot moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2006
Dépose et pose de silencieux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2007
Spécifications primaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2401
Dépose et pose de culasse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2415
Dépose et pose du bloc-cylindres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2425
Circuit de lubrification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2445
Circuit de refroidissement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2455
Dépose et pose du collecteur d’échappement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2465
Démontage, dépose et pose du DPD équipé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2470
3 CIRCUIT CARBURANT
Dépose et pose du réservoir à carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3001
Dépose et pose de la pompe d’alimentation en carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3004A
Dépose et pose du common rail équipé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3004B
Dépose et pose des injecteurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3005
4 SYSTEME ELECTRIQUE
Fonctions moteur et électriques de base. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4001A
Aide à l’entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4001B
Fonction, structure, fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4001C
Symptôme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4001E
Contrôle fonctionnel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4001F
Précautions concernant l’entretien moteur, électronique et programmation . . . . . . . . . . . . . . . . . . . . . . 4001G
Dépose et pose du démarreur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4004
Dépose et pose de l’alternateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4005
Circuit de préchauffage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4008
Schéma de disposition des équipements électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4020A
Brochage des connecteurs de branchement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4020B
Schéma séquentiel des circuits . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4020C
Liste de DTC côté moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4021
Liste des DTC côté unité principale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4022
Présentation du diagnostic de panne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4023B
Système de commande moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4023D
Lep 84588391B FR Edition 01-2012
TABLE DES MATIERES
DIVISION/SECTION N° DE SECTION
Panne côté moteur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4023G
Panne côté unité principale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4023H
Valeurs de référence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4023K
Schéma de câblage des connecteurs électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4040
5 CHASSIS PORTEUR
Dépose et pose de chenille équipée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5001A
Dépose et pose d’une semelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5001B
Dépose et pose de galet supérieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5003A
Montage et démontage de galet supérieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5003B
Dépose et pose de galet inférieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5003C
Montage et démontage de galet inférieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5003D
Dépose et pose de la roue dentée. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5004
Dépose et pose d’un galet tendeur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5005A
Montage et démontage de galet tendeur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5005B
Dépose et pose du vérin à graisse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5005C
Montage et démontage de l’amortisseur de tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5005D
6 TRANSMISSION
Dépose et pose de moteur de translation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6001
Montage et démontage de moteur de translation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6002
Dépose et pose de l’unité de rotation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6003
Montage et démontage de l’unité de rotation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6004
7 SYSTEME HYDRAULIQUE DU CHASSIS PORTEUR
8 SYSTEME HYDRAULIQUE DU CHASSIS TOURELLE
Vue d’ensemble . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8001A
Schéma des orifices . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8001B
Schéma pompe P-Q . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8001C
Procédures de mesure et de réglage de la pression. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8001D
Procédures de mesure du débit de la pompe hydraulique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8001E
Procédures de mesure du volume de vidange . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8001F
Procédure de purge de l’air . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8001G
Dépose et pose du réservoir d’huile hydraulique. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8002
Dépose et pose de la pompe hydraulique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8003
Dépose et pose de distributeur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8004
Dépose et pose de vérin de godet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8005A
Dépose et pose de vérin de balancier (CX210C-LC-NLC-LR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8005B
Dépose et pose de vérin de balancier (CX210C-AB) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8005B
Dépose et pose de vérin de flèche (CX210C-LC-NLC-LR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8005C
Dépose et pose de vérin de flèche (CX210C-AB) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8005C
Dépose et pose du vérin de positionnement (CX210C-AB) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8005D
Dépose et pose de l’articulation centrale. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8006
Dépose et pose du distributeur à distance de translation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8007A
Dépose et pose du distributeur à distance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8007B
Dépose et pose d’électrovanne à 5 voies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8007C
Dépose et pose de soupape d’amortissement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8007D
Procédures de montage et de démontage de l’unité principale de pompe hydraulique . . . . . . . . . . . . . . 8008
Normes d’entretien de l’unité principale de pompe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8010
Procédures de montage et démontage de distributeur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8011
Procédures d’utilisation/de montage et démontage de vérin hydraulique (fabriqué par KYB). . . . . . . . . . 8012
Procédures de montage et démontage du distributeur à distance de manoeuvre . . . . . . . . . . . . . . . . . . 8013
Procédures de montage et démontage du distributeur à distance de translation . . . . . . . . . . . . . . . . . . . 8014
Montage et démontage de la soupape d’amortissement. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8016
Dépose et pose de clapet de sécurité balancier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8017A
Dépose et pose du clapet de sécurité de la flèche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8017B
Montage et démontage de l’articulation centrale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8018
Lep 84588391B FR Copyright © 2012 CNH France
Août 2012 Imprimé en France
TABLE DES MATIERES
DIVISION/SECTION N° DE SECTION
Montage et démontage du moteur de rotation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8019
Explications sur le circuit hydraulique et le fonctionnement (modèle standard) . . . . . . . . . . . . . . . . . . . 8020A
Explications sur le circuit hydraulique et le fonctionnement (option) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8020B
Explication du fonctionnement et structure de la pompe hydraulique . . . . . . . . . . . . . . . . . . . . . . . . . . . 8030A
Explication du fonctionnement et structure du moteur de translation . . . . . . . . . . . . . . . . . . . . . . . . . . . 8030B
Explication du fonctionnement et structure du moteur de rotation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8030C
Explication du fonctionnement et structure du distributeur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8030D
Explication du fonctionnement de l’électrovanne à 5 voies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8030E
Explication du fonctionnement et structure du distributeur de pilotage supérieur
(distributeur à distance) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8030F
Explication du fonctionnement et structure du distributeur de pilotage de translation
(distributeur à distance) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8030G
Explication de la structure et du fonctionnement de la soupape d’amortissement . . . . . . . . . . . . . . . . . 8030H
9 CHASSIS TOURELLE
Dépose et pose du contrepoids. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9002
Dépose et pose du godet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9003A
Dépose et pose de la biellette de godet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9003B
Dépose et pose du balancier. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9003C
Dépose et pose de la flèche (CX210C-LC-NLC-LR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9003D
Dépose et pose de la flèche (CX210C-AB). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9003D
Dépose et pose du siège de l’opérateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9004
Dépose et pose de la cabine équipée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9005A
Dépose et pose de l’essuie-glace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9005B
Dépose et pose du boîtier d’essuie-glace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9005C
Dépose et pose du moteur d’essuie-glace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9005D
Dépose et pose du moniteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9005E
Dépose et pose de la vitre avant de la cabine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9005F
Procédures de réglage du verrou de pare-brise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9005G
Couple de serrage cabine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9005H
Schéma d’ensemble du climatiseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9006
Montage et démontage des composants du système de climatisation . . . . . . . . . . . . . . . . . . . . . . . . . . . 9007
Dépose et pose du compresseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9009
Dépose et pose du condenseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9010
Dépose et pose du réservoir déshydrateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9011
Opérations de remplissage et de dépressurisation en gaz de la climatisation . . . . . . . . . . . . . . . . . . . . . 9015
10 SCHÉMAS GRAND FORMAT
Schémas hydraulique grand format (CX210C) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84569428FR
Schémas hydraulique grand format (CX210C-NL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47404154FR
Schémas hydraulique grand format (CX210C-LR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47389788FR
Schémas hydraulique grand format (CX210C-AB) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47404153FR
Schémas électrique grand format (CX210C). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84392019DFR
Schémas électrique grand format (CX210C-NL-LR-AB). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47389789FR
PLEASE NOTE:
- Il s’agit du même manuel exact utilisé par vos concessionnaires pour réparer votre véhicule.
- La même chose peut être la vôtre dans les 2-3 prochaines minutes car vous serez dirigé vers la page de téléchargement immédiatement après avoir payé le manuel.
- Pour toute question/doute concernant votre achat, n’hésitez pas à contacter [email protected]
S.V
