Case CB 80S CB 90S CB 135S Martillo hidráulico Manual de Servicio 51562834 – PDF DOWNLOAD

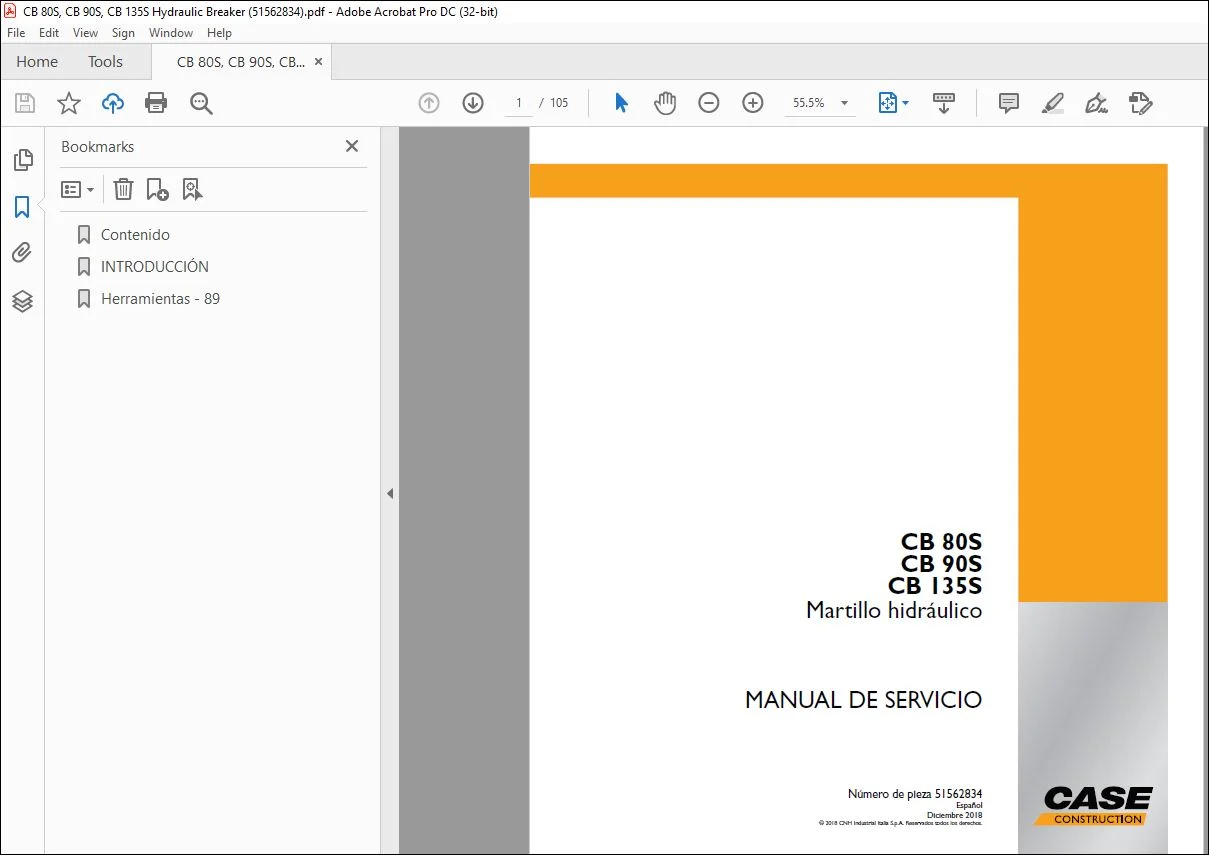

IMÁGENES VISTA PREVIA DEL MANUAL:
DESCRIPCIÓN:
Case CB 80S CB 90S CB 135S Martillo hidráulico Manual de Servicio 51562834 – PDF DOWNLOAD
INTRODUCCIÓN:
Normativa de seguridad – Ecología y medioambiente:
La calidad de la tierra, aire y agua es importante para todos los sectores y para la vida en general. En aquellos casos
en los que no se encuentre legislado el tratamiento de ciertas sustancias, necesarias para la tecnología avanzada,
debe aplicarse el sentido común para el uso y desecho de productos de naturaleza química y petroquímica.
Familiarícese con la legislación aplicable en su país y comprenda los requisitos de la misma. Cuando no rija ninguna
legislación, solicite a los proveedores de aceites, filtros, baterías, combustibles, anticongelantes, agentes limpiadores,
etc., información sobre su efecto en el hombre y la naturaleza y sobre el modo de almacenar, utilizar y desechar
estas sustancias con seguridad.
Consejos útiles:
• Evite el uso de latas u otros sistemas de distribución de combustible a presión inadecuados para llenar los depósitos.
Estos sistemas de distribución puedan causar salpicaduras considerables.
• En general, evite que la piel entre en contacto con combustibles, aceites, ácidos, disolventes, etc. La mayoría
contiene sustancias que pueden ser perjudiciales para la salud.
• Los aceites modernos contienen aditivos. No queme combustibles contaminados ni aceites usados en sistemas
de calefacción ordinarios.
• Durante el drenaje, evite salpicar las mezclas de líquidos usados: refrigerante de motor, aceite del motor, líquido
hidráulico, líquido de frenos, etc. No mezcle líquidos de freno ni combustibles drenados con lubricantes. Almacene
los líquidos drenados hasta que se puedan desechar de forma acorde con la legislación local y los recursos
disponibles.
• No permita que las mezclas de refrigerante penetren en la tierra. Recoja y deseche las mezclas de refrigerante
correctamente.
• El sistema de aire acondicionado contiene gases que no deben salir a la atmósfera. Póngase en contacto con un
especialista en aire acondicionado o utilice un extractor especial para recargar el sistema correctamente.
• Repare inmediatamente cualquier fuga o defecto del sistema de refrigeración del motor o del sistema hidráulico.
• No aumente la presión en un circuito presurizado, ya que podrían fallar los componentes.
• Proteja las mangueras durante las operaciones de soldadura. Las salpicaduras de la soldadura podrían quemar o
soltar las mangueras, con el consiguiente riesgo de pérdidas de aceites, refrigerante, etc.

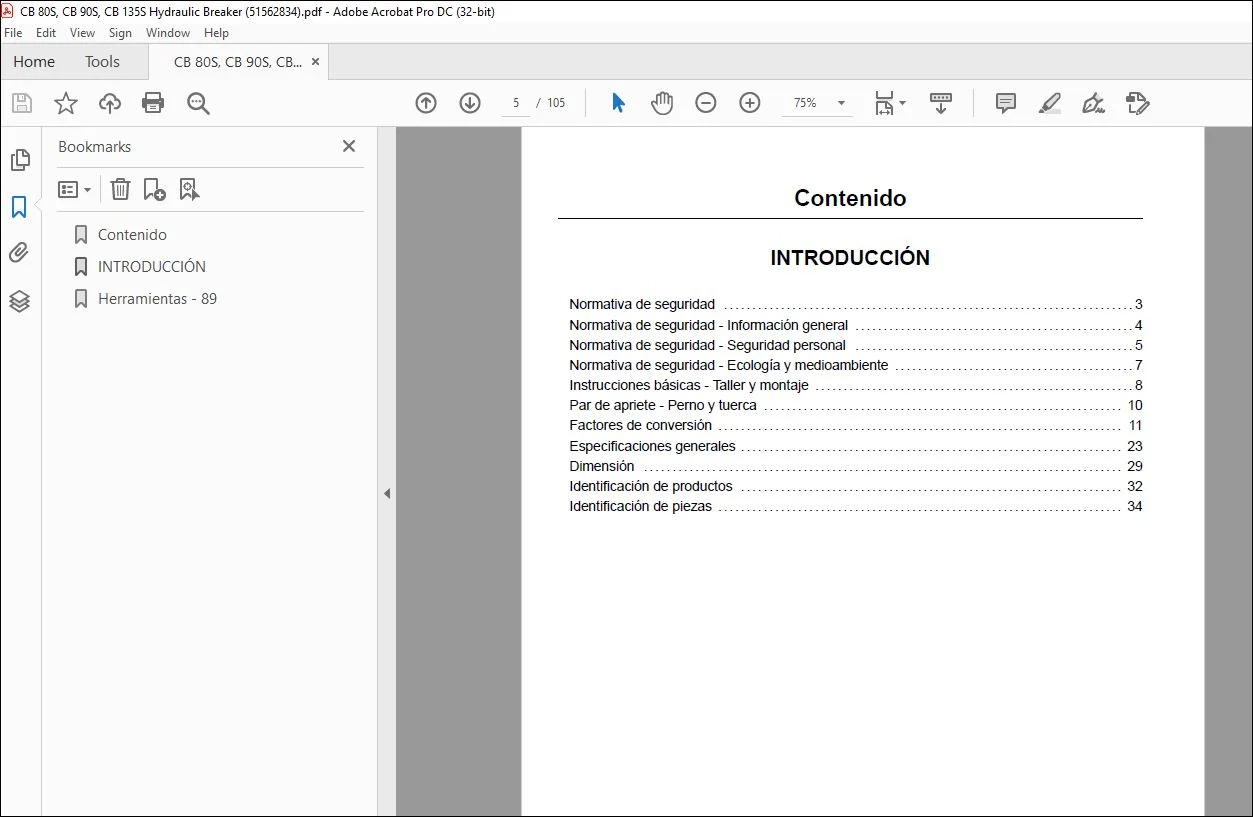

TABLA DE CONTENIDO:
Case CB 80S CB 90S CB 135S Martillo hidráulico Manual de Servicio 51562834 – PDF DOWNLOAD
INTRODUCCIÓN
Normativa de seguridad 3
Normativa de seguridad – Información general 4
Normativa de seguridad – Seguridad personal 5
Normativa de seguridad – Ecología y medioambiente 7
Instrucciones básicas – Taller y montaje 8
Par de apriete – Perno y tuerca 10
Factores de conversión 11
Especificaciones generales 23
Dimensión 29
Identificación de productos 32
Identificación de piezas 34
Herramientas – 89
Martillo – 700
DATOS TÉCNICOS
Martillo
Datos técnicos 4
Datos técnicos – Acumulador de baja presión 5
Datos técnicos – Alojamiento 6
Datos técnicos – Acumuladores de presión 9
Datos técnicos – Dispositivo de carga del acumulador de presión 10
Datos técnicos – Partes del cuerpo 11
Datos técnicos – Válvula de ajuste de la presión 12
Datos técnicos – Acoplamientos de rótula 13
Herramientas especiales 14
DATOS DE FUNCIONAMIENTO
Martillo
Identificación de componentes 18
MANTENIMIENTO
Martillo
Despresurización 19
Descarga – Acumulador de alta presión 20
Descarga – Acumulador de baja presión 22
Desmontar – Alojamiento 24
Montar – Alojamiento 28
Desmontar – Acumuladores de presión 30
Montar – Acumuladores de presión 33
Carga – Acumulador de presión 37
Desmontar – Partes del cuerpo 40
Montar – Partes del cuerpo 43
Desmontar – Válvula de ajuste de la presión 46
Montar – Válvula de ajuste de la presión 48
Desmontar – Acoplamientos de rótula 51
Montar – Acoplamientos de rótula 53
Medición – Circuito del martillo 56
Medición- Presión de funcionamiento 59
TENGA EN CUENTA:
- Este es exactamente el MISMO manual utilizado por sus distribuidores para reparar su vehículo.
- Lo mismo puede ser tuyo en los próximos 2-3 minutos, ya que serás dirigido a la página de descarga inmediatamente después de pagar el manual.
- Cualquier consulta / duda con respecto a su compra, no dude en comunicarse con [email protected]
