Case CB 470S CB 570S CB 800S Marteau hydraulique MANUEL DE SERVICE 51562866 – PDF DOWNLOAD (French)
DESCRIPTION:
Case CB 470S CB 570S CB 800S Marteau hydraulique MANUEL DE SERVICE 51562866 – PDF DOWNLOAD (French)
Instructions générales – Atelier et montage
Réglage
Pour chaque opération de réglage, sélectionner les cales de réglage et les mesurer individuellement à l’aide d’un
micromètre, puis additionner les valeurs relevées. Ne pas se fier à la mesure éventuellement erronée d’un jeu de
cales complet ou à la valeur nominale indiquée sur chaque cale.
Joints pour arbres tournants
Pour monter correctement les joints d’arbre tournants, procéder comme suit :
1. Avant le montage, laisser tremper les joints pendant au moins une demi-heure dans l’huile à laquelle ils devront
être étanches ;
2. Nettoyer soigneusement l’arbre et vérifier que sa surface de travail n’est pas endommagée.
3. Orientez la lèvre d’étanchéité vers le fluide.
REMARQUE: en cas de lèvres hydrodynamiques, prendre en compte le sens de rotation de l’arbre et positionner
les rainures de façon à ce que le fluide soit ramené vers l’intérieur du joint.
4. Enduire la lèvre d’étanchéité d’une fine couche de lubrifiant (utiliser de l’huile plutôt que de la graisse). Remplir
de graisse la cavité située entre la lèvre d’étanchéité et la lèvre antipoussière sur les joints à double lèvre.
5. Mettez le joint en place et enfoncez-le à l’aide d’un poinçon plat ou d’un outil d’installation de joint. N’utilisez pas
de marteau ou de maillet pour l’insérer.
6. Lors de l’insertion du joint, vérifier que le joint est perpendiculaire au logement. Lorsque le joint se met en place,
s’assurer qu’il entre en contact avec le palier de butée, si nécessaire.
7. Pour éviter que la lèvre d’étanchéité de l’arbre ne soit endommagée, placer une protection adéquate pendant les
opérations d’installation.

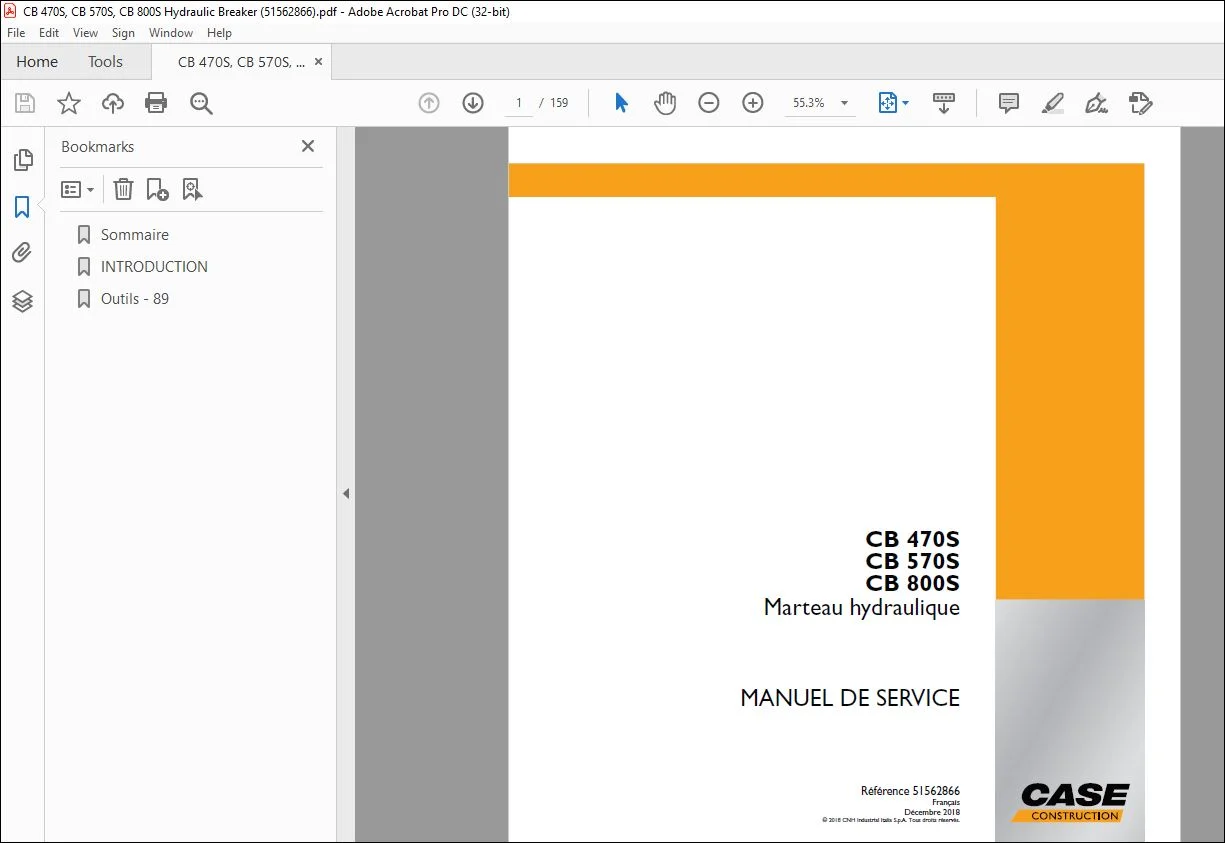

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Case CB 470S CB 570S CB 800S Marteau hydraulique MANUEL DE SERVICE 51562866 – PDF DOWNLOAD (French)
Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Consignes de sécurité – Informations générales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Consignes de sécurité -Sécurité du personnel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Consignes de sécurité – Ecologie et environnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Instructions générales – Atelier et montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Couple – Vis et écrou . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Facteurs de conversion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Spécifications générales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Identification produit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Identification de pièce . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
51562866 29/11/2018
2
