Case 845B VHP, 865B VHP, 885B VHP (47850572) آليات التمهيد دليل المشغل – PDF DOWNLOAD
FILE DETAILS:
Case 845B VHP, 865B VHP, 885B VHP (47850572) آليات التمهيد دليل المشغل – PDF DOWNLOAD
Language : Arabic
Pages : 380
Downloadable : Yes
File Type : PDF

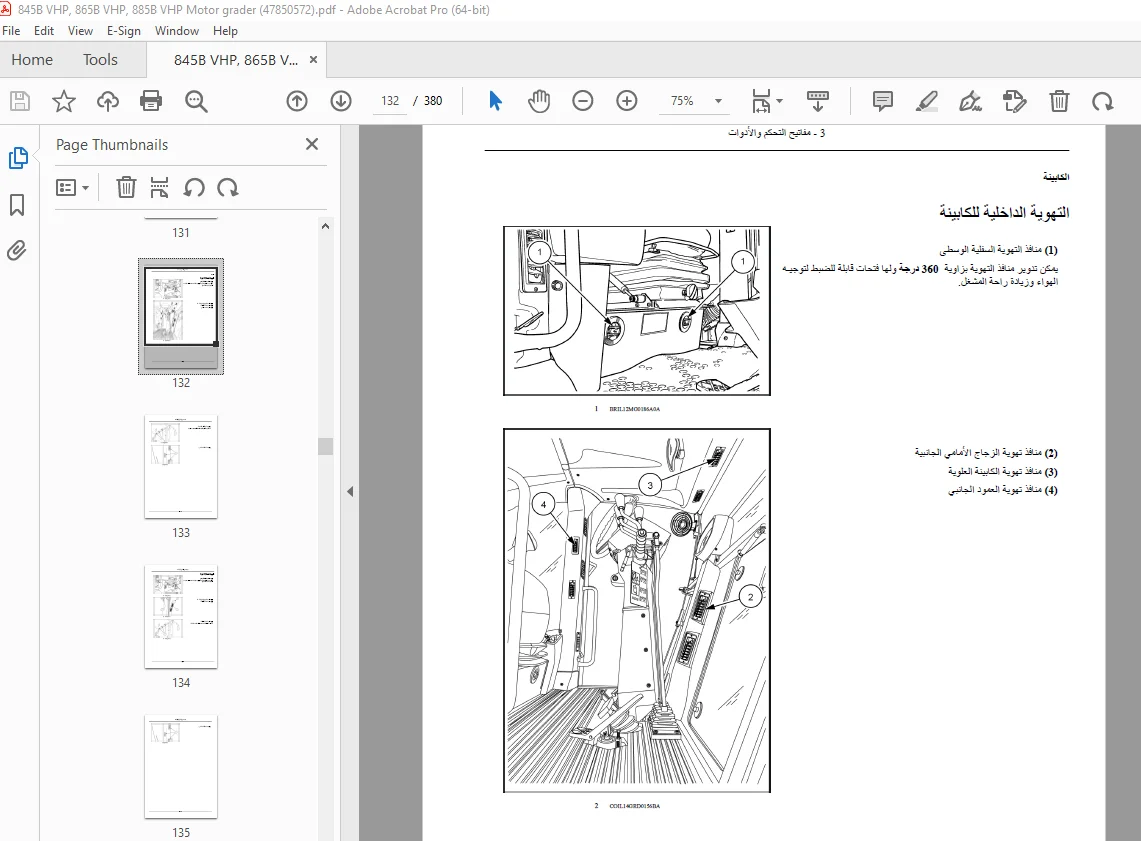

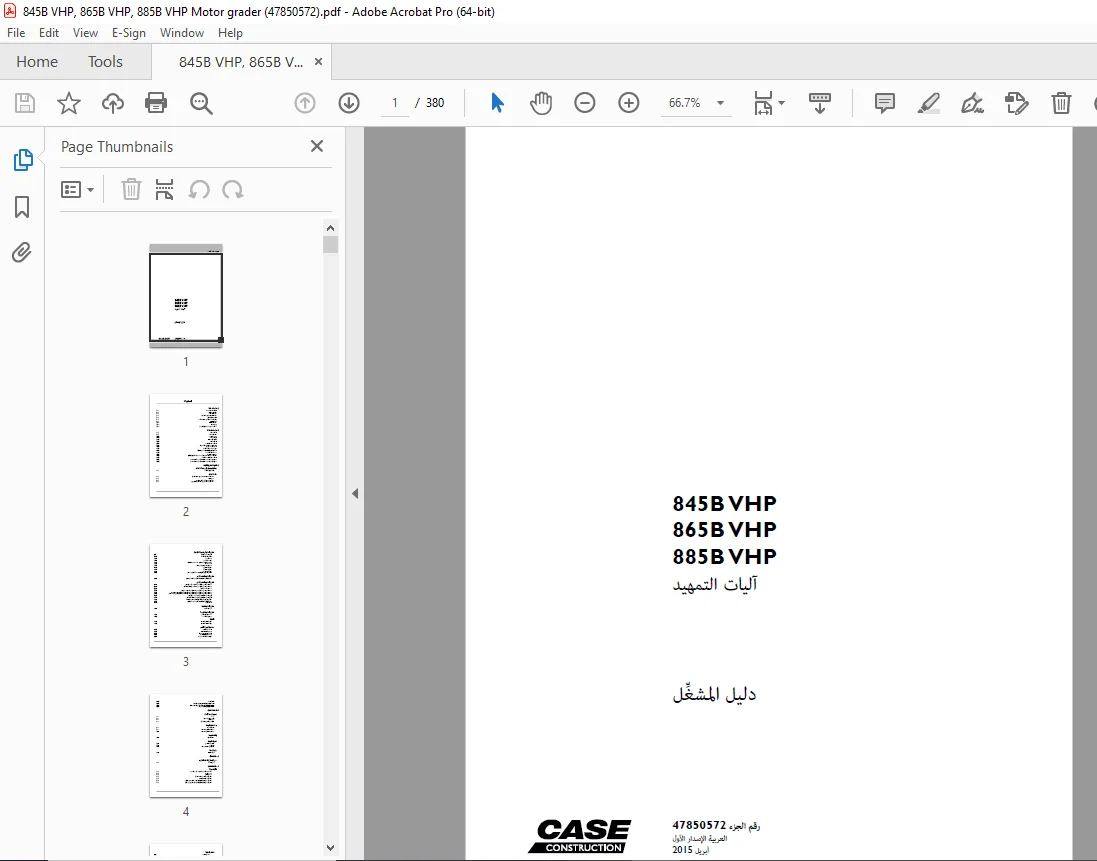

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Case 845B VHP, 865B VHP, 885B VHP (47850572) آليات التمهيد دليل المشغل – PDF DOWNLOAD
تمهيد – المساعدة الفنية 1- 1
طلب شراء القطع 1- 2
مالحظة للمالك 1- 3
مالحظة للمالك – شروط الضمان 1- 5
تخزين دليل المشغل 1- 6
التعريف الجانب األيسر والجانب األيمن 1- 7
أرقام التعريف 1- 8
مكونات الماكينة 1- 12
رموز دولية 1- 15
الديزل الحيوي – وقود الديزل الحيوي 1- 17
2 معلومات السالمة
قواعد السالمة 2- 1
ملصقات السالمة 2- 2
اإلشارات اليدوية 2- 30
قواعد السالمة 2- 34
قبل تشغيل الماكينة 2- 35
تشغيل الماكينة 2- 36
قواعد السالمة اإلضافية 2- 38
ركن الماكينة وإيقاف تشغيل المحرك 2- 39
تجنب اإلصابة بحروق 2- 40
منع نشوب الحريق أو االنفجار 2- 41
الفتة Do not operate “ممنوع التشغيل” 2- 42
معلومات الصيانة العامة 2- 44
العجالت واإلطارات 2- 47
نظام الحماية من االنقالب نظام الحماية من االنقالب ( 49-2 (ROPS
قواعد السالمة التشغيلية األساسية 2- 52
اللحام على الماكينة – احتياطات قبل إجراء عمليات اللحام 2- 60
اللحام على الماكينة – احتياطات قبل إجراء عمليات اللحام 2- 61
3 مفاتيح التحكم واألدوات
مدخل الوصول إلى منصة المشغل
الوصول إلى الماكينة 3- 1
مقعد المشغل
مقعد المشغل – الوصف الديناميكي مكان المشغل 3- 3
حزام الكتف 3- 5
مقعد المشغل – تشغيل مع الضبط اليدوي 3- 6
مقعد المشغل – تشغيل مع ضبط الهواء (اختياري) 3- 7
مفاتيح التحكم في الحركة األمامية
أذرع التحكم في اآلالت 3- 8
عناصر التحكم األمامية 3- 10
عمود التوجيه 3- 12
الكونسول األمامي 3- 13
ناقل الحركة التشغيل المباشر – دواسة الحركة البطيئة 3- 15
دواسة التشغيل 3- 16
المنصهرات وصندوق المرحالت 3- 17
مفتاح بدء التشغيل 3- 18
مفتاح بدء التشغيل 3- 19
حاجب أشعة الشمس 3- 20
عناصر التحكم في ناقل الحركة محول العزم – المعايرة 3- 21
مفاتيح التحكم بالجانب األيسر
مكبح االنتظار – ناقل الحركة الذي يعمل بالتشغيل المباشر 3- 23
مفاتيح التحكم بالجانب األيمن
وحدة التحكم اليمنى – ناقل الحركة الذي يعمل بمحول العزم 3- 24
وحدة التحكم اليمنى – ناقل الحركة الذي يعمل بالتشغيل المباشر 3- 25
المنصهرات والمرحالت 3- 26
وحدة التحكم اليمنى – الطُرز المزودة بناقل حركة يعمل بمحول عزم 3- 27
وحدة التحكم اليمنى – الطُرز المزودة بناقل حركة يعمل بالتشغيل المباشر (الدفع الرباعي) 3- 30
وحدة التحكم اليمنى – الطُرز المزودة بناقل حركة يعمل بالتشغيل المباشر (الدفع بكل العجالت) 3- 33
أذرع التحكم – ناقل الحركة الذي يعمل بمحول العزم 3- 36
أذرع التحكم – ناقل الحركة الذي يعمل بالتشغيل المباشر 3- 37
مخرج كهربائي لتشغيل األجهزة الملحقة بقدرة 24 فولط 3- 38
مكبح االنتظار – ناقل الحركة الذي يعمل بمحول العزم 3- 39
تكييف الهواء 3- 40
مفاتيح التحكم العلوية
ضوء المقصورة 3- 41
مفاتيح التحكم الخارجية
ماسحة الزجاج األمامي 3- 42
مرايا الرؤية الخلفية 3- 43
الكابينة
التهوية الداخلية للكابينة 3- 44
التهوية الداخلية للكابينة 3- 46
مجموعة أجهزة القياس
لوحة أجهزة القياس 3- 48
عرض متعددة الوظائف 3- 58
لوحة مفاتيح التحكم – تشغيل 3- 59
شاشات Menu (القائمة) 3- 60
اإلعداد والتهيئة شاشة الرحلة 3- 62
شاشة الخدمة 3- 64
قائمة Selection (التحديد) Select (تحديد) 3- 66
شاشات Monitor (الشاشة) – الخيارات والتفضيالت 3- 67
شاشات Menu (القائمة) خيارات 3- 68
4 تعليمات التشغيل
تجهيز الوحدة للعمل
مقدمة 4- 1
قبل بدء تشغيل المحرك 4- 2
حزام الكتف 4- 4
نظام الجر األمامي (التشغيل) 4- 5
بدء تشغيل الوحدة
تشغيل المحرك 4- 8
توصيالت البطارية المساعدة 4- 9
توصيالت البطارية المساعدة 4- 10
إيقاف الوحدة
إيقاف المحرك 4- 11
تحريك الوحدة
نظام القفل التفاضلي 4- 12
فتر التليين 4- 13
التشغيل في مناخات متنوعة 4- 14
ركن الوحدة
ركن الماكينة 4- 15
5 عمليات النقل
عربة إصالح العطل الطارئ
قطر الماكينة 5- 1
6 عمليات التشغيل
ناقل الحركة
مقدمة عن ناقل الحركة الذي يعمل بمحول العزم 6- 1
الوضع اليدوي 6- 2
الوضع التلقائي 6- 3
التشغيل ضغط دواسة الوقود بالكامل 6- 4
التشغيل تشغيل فصل القبض 6- 5
التشغيل وضع Limp-Home (السير الطارئ مع عطل) 6- 6
التشغيل وضع Come-Home (السير الطارئ مع عطل) 6- 7
تشغيل الماكينة
تشغيل الماكينة 6- 8
التشغيل التفتيت 6- 11
التشغيل الماكينات المفصلية 6- 12
التشغيل النموذجي للماكينة 6- 13
العجالت واإلطارات
معلومات عامة 6- 17
ضغط اإلطار 6- 18
ضغط اإلطارات – الفحص – المعايرة 6- 20
عزم ربط صواميل العجالت 6- 21
رابط قفل المحور الترادفي — كتيفة القفل 6- 23
7 الصيانة
معلومات عامة
بيانات العزم القياسية 7- 1
التوصيات العامة – السالمة قبل بدء الصيانة 7- 6
برنامج تحليل التزييت 7- 13
مسمار خدمة النقل والصيانة 7- 14
غطاء المحرك 7- 15
أبواب الوصول 7- 16
أبواب الوصول 7- 18
زيت المحرك 7- 20
وقود الديزل 7- 21
السائل الهيدروليكي 7- 23
جدول الصيانة
جدول الصيانة 7- 23
عندما يُضيء مصباح التحذير
مؤشرات التحذير (الفحص) 7- 26
أول 10 ساعات
فتر التليين (الفحص) 7- 27
أول 50 ساعة
فتر التليين (الفحص) 7- 28
أول 100 ساعة
فتر التليين (االستبدال) 7- 29
حسب الحاجة
الرادياتير – التنظيف 7- 30
خزان غاسلة الزجاج األمامي 7- 32
كل 10 ساعة أو يوميًا
زيت المحرك (فحص المستوى) 7- 33
سائل تبريد المحرك (فحص المستوى) 7- 35
سائل ناقل حركة يعمل بمحول العزم – الطُرز التي تعمل بمحول العزم (فحص المستوى) 7- 37
سائل ناقل الحركة الذي يعمل بالتشغيل المباشر – الطُرز التي تعمل بالتشغيل المباشر (فحص المستوى) 7- 39
سير مولد التيار المتردد/الضاغط (الفحص) 7- 41
كل 50 ساعة أو أسبوعيًا
السائل الهيدروليكي (فحص المستوى) 7- 44
مرشح الوقود (تصريف التكثيف) 7- 46
كل 100 ساعة
نقاط التزييت 7- 47
كل 250 ساعة
نقاط التشحيم 7- 50
نقاط التشحيم (الطُرز المزودة بنظام جر أمامي ” 54-7 (“FWD
سير ضاغط تكييف الهواء (الفحص) 7- 57
زيت صندوق تروس تدوير الدائرة – زيت تدوير الدائرة (فحص المستوى) 7- 58
اإلطارات (فحص الحالة والضغط) 7- 59
مرشح هواء الكابينة (التنظيف) 7- 60
كل 500 ساعة
نقاط التشحيم 7- 61
مرشح الوقود ومرشح فاصل الماء / مرشح فاصل الماء 7- 63
خزان الوقود – التصريف 7- 65
تغيير زيت المحرك واستبدال المرشح 7- 67
مرشح السائل الهيدروليكي (االستبدال) 7- 70
مرشح الشفط الهيدروليكي (التنظيف) 7- 72
مرشح سائل ناقل الحركة الذي يعمل بمحول العزم – الطُرز التي تعمل بمحول العزم (االستبدال) 7- 74
مرشح سائل ناقل الحركة الذي يعمل بالتشغيل المباشر – الطُرز التي تعمل بالتشغيل المباشر (االستبدال) 7- 75
زيت حاوية تشغيل المحور الترادفي (فحص المستوى) 7- 76
زيت المحور الخلفي (فحص المستوى) 7- 77
نظام الحماية من االنقالب ( ROPS ) (الفحص) 7- 78
حزام الكتف (الفحص) 7- 80
مقعد المشغّل (الفحص) 7- 82
كل 1000 ساعة
سائل ناقل حركة يعمل بمحول العزم – الطُرز التي تعمل بمحول العزم (التغيير) 7- 84
سائل ناقل الحركة الذي يعمل بالتشغيل المباشر – الطُرز التي تعمل بالتشغيل المباشر (التغيير) 7- 86
صمام المحرك (فحص الخلوص والضبط) 7- 88
زيت صندوق تروس تدوير الدائرة – زيت تدوير الدائرة (التغيير) 7- 89
سير مولد التيار المتردد/الضاغط (االستبدال) 7- 91
مرشح هواء المحرك (التنظيف) 7- 93
مرشح هواء المحرك (االستبدال) 7- 96
زيت حاوية تشغيل المحور الترادفي (التغيير) 7- 98
زيت مجموعة الدفع الكلي النهائية (التغيير) 7- 99
كل 2000 ساعة
زيت المحور الخلفي (التغيير) 7- 102
السائل الهيدروليكي (التغيير) 7- 104
سائل تبريد المحرك (التغيير) 7- 106
الصيانة العامة
تكييف الهواء (شحن مادة التبريد) 7- 108
مكبح االنتظار لطُرز ناقل الحركة الذي يعمل بمحول العزم – الطُرز المزودة بناقل حركة يعمل بمحول العزم (الفحص) 7-
110
مكبح االنتظار لطُرز ناقل الحركة الذي يعمل بالتشغيل المباشر – الطُرز المزودة بناقل حركة يعمل بالتشغيل المباشر (الفحص)
112-7
الكابينة (الفحص) 7- 114
مطفأة الحريق (الفحص) 7- 115
الموجهات الدائرية 7- 116
قضيب جر (الفحص) 7- 119
لوحة التشخيص الهيدروليكي تشخيصات النظام الهيدروليكي (الفحص) 7- 120
النظام الكهربائي
البطاريات (التشغيل اآلمن) 7- 122
المنصهرات والمرحالت لطُرز ناقل الحركة الذي يعمل بمحول العزم – الطُرز المزودة بناقل حركة يعمل بمحول العزم
(الفحص) 7- 125
المنصهرات والمرحالت لطُرز ناقل الحركة الذي يعمل بالتشغيل المباشر – الطُرز المزودة بناقل حركة يعمل بالتشغيل المباشر
(الفحص) 7- 131
المنصهرات – استبدال 7- 137
النظام الكهربائي – الراديو 7- 139
التخزين
تخزين الماكينة (التجهيز للتخزين) 7- 140
تخزين الماكينة (إعادة استخدام الماكينة بعد التخزين) 7- 141
8 المواصفات
التزييت والمرشحات والسوائل 8- 1
األبعاد اإلجمالية 8- 3
أوزان التشغيل لطُرز ناقل الحركة الذي يعمل بمحول العزم – الطُرز المزودة بناقل حركة يعمل بمحول عزم 8- 13
أوزان التشغيل لطُرز ناقل الحركة الذي يعمل بالتشغيل المباشر – الطُرز المزودة بناقل حركة يعمل بالتشغيل المباشر 8- 16
مواصفات المحرك 8- 19
مواصفات ناقل الحركة الذي يعمل بمحول العزم (ناقل الحركة الذي يعمل بمحول العزم) 8- 25
مواصفات ناقل الحركة الذي يعمل بالتشغيل المباشر (ناقل الحركة الذي يعمل بالتشغيل المباشر) 8- 27
مواصفات النظام الهيدروليكي 8- 29
المواصفات العامة 30
