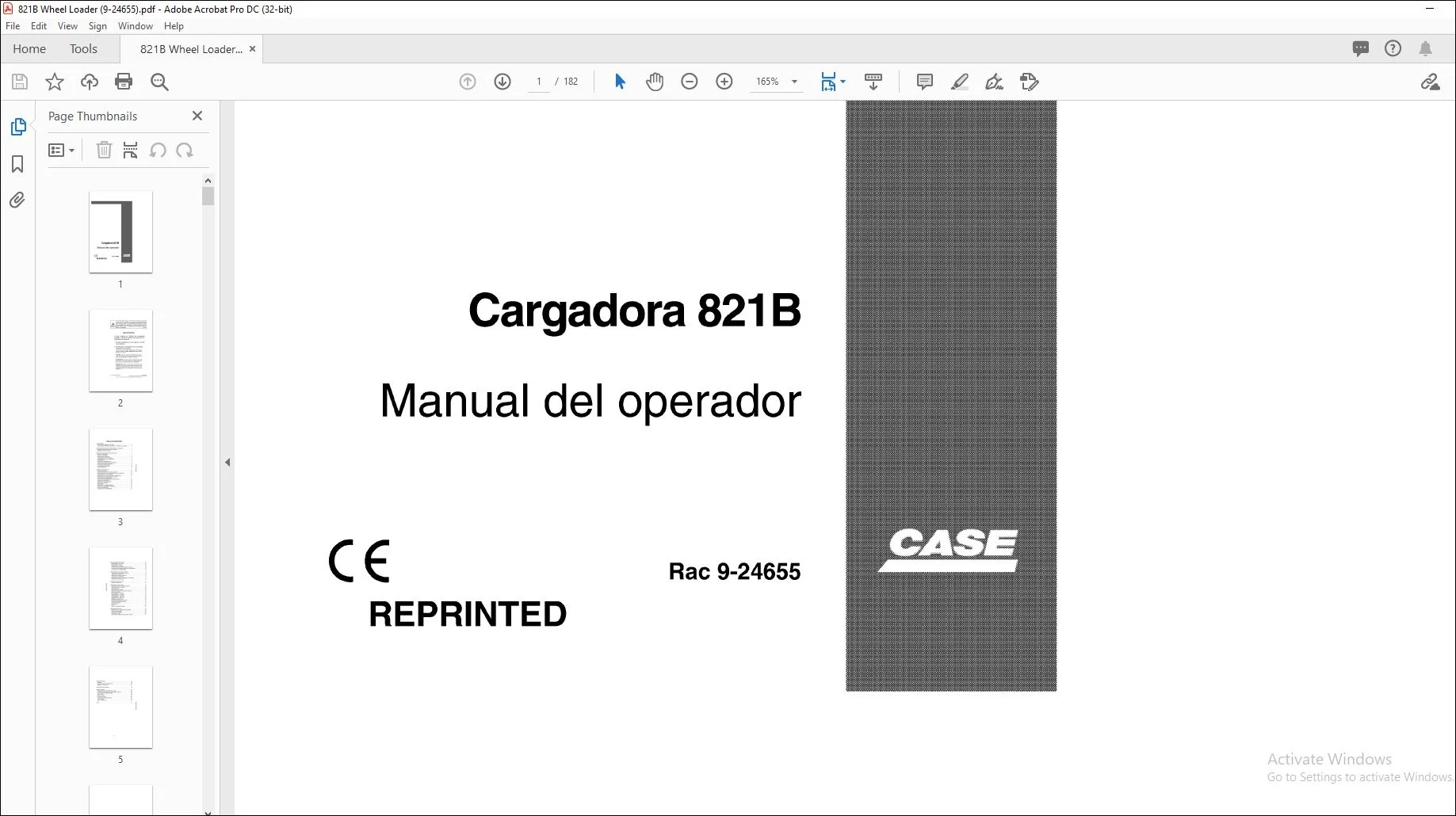

Case 821B Cargadora Manual del Operador 9-24655 – PDF DOWNLOAD
IMÁGENES VISTA PREVIA DEL MANUAL:
DESCRIPCIÓN:
Case 821B Cargadora Manual del Operador 9-24655 – PDF DOWNLOAD
AL PROPIETARIO:
- Este manual contiene informaci6n importante sobre el funcionamiento seguro, el ajuste y el
mantenimiento de la pala cargadora Case. Consults el fndice al final de este manual para
localizar los elementos especfficos de la maquina. Esta pala cargadora de ruedas cumple con
las regulaciones de seguridad vigentes. - Utilice este manual como gufa. La pala cargadora sera una herramienta de trabajo adecuada
siempre que se mantenga en buenas condiciones y reciba el servicio adecuado. - NO maneje, ni permita que nadie maneje o de servicio a esta maquina, hasta que usted o las
otras personas hayan lefdo y comprendido las instrucciones de seguridad, funcionamiento y
mantenimiento de este manual. Use solamente operadores capacitados que hayan demostrado
su habilidad para manejar y dar servicio a esta maquina correctamente y sin peligro. - Esta pala cargadora, con equipos y accesorios estandar, sirve para excavaciones sobre el
nivel del suelo y para operaciones relacionadas con movimientos de tierras como nivelaci6n de
terrenos, carga de camiones y manipulaci6n de materiales. Esta maquina no debe usarse para
remolcar otros equipos, levantar otro tipo de objetos ni transportar cargas a alta velocidad. - NO utilice esta maquina para ninguna aplicaci6n ni prop6sito que no sean los descritos en
este manual. Sise va a usar esta maquina en aplicaciones que requieren accesorios o equipo
especiales, como silvicultura, etc., consults a su distribuidor autorizado o a Case Corporation.
Consults con su distribuidor autorizado o Case Corporation cualesquiera cambios, adiciones o
modificaciones que puedan ser necesarios para que esta maquina cumpla con las regulaciones
y requisitos de seguridad de su pafs. Las modificaciones no autorizadas cuasaran
lesiones graves o la muerte. Cualquier persona que haga dichas modificaciones no autorizadas
sera responsable de las consecuencias. - Este Manual del operador debe guardarse en el compartimiento correspondiente, en la
maquina. Asegurese de que este manual este completo y en buenas condiciones. P6ngase en
contacto con su distribuidor para obtener manuales adicionales. Comunfquese con su distribuidor
si necesita mas informaci6n o asistencia para operar la maquina. Su distribuidor tiene
las piezas de servicio autorizadas por Case Corporation y, ademas, cuenta con tecnicos con
capacitaci6n especial que conocen los mejores metodos para reparar y dar mantenimiento a la
pala cargadora.

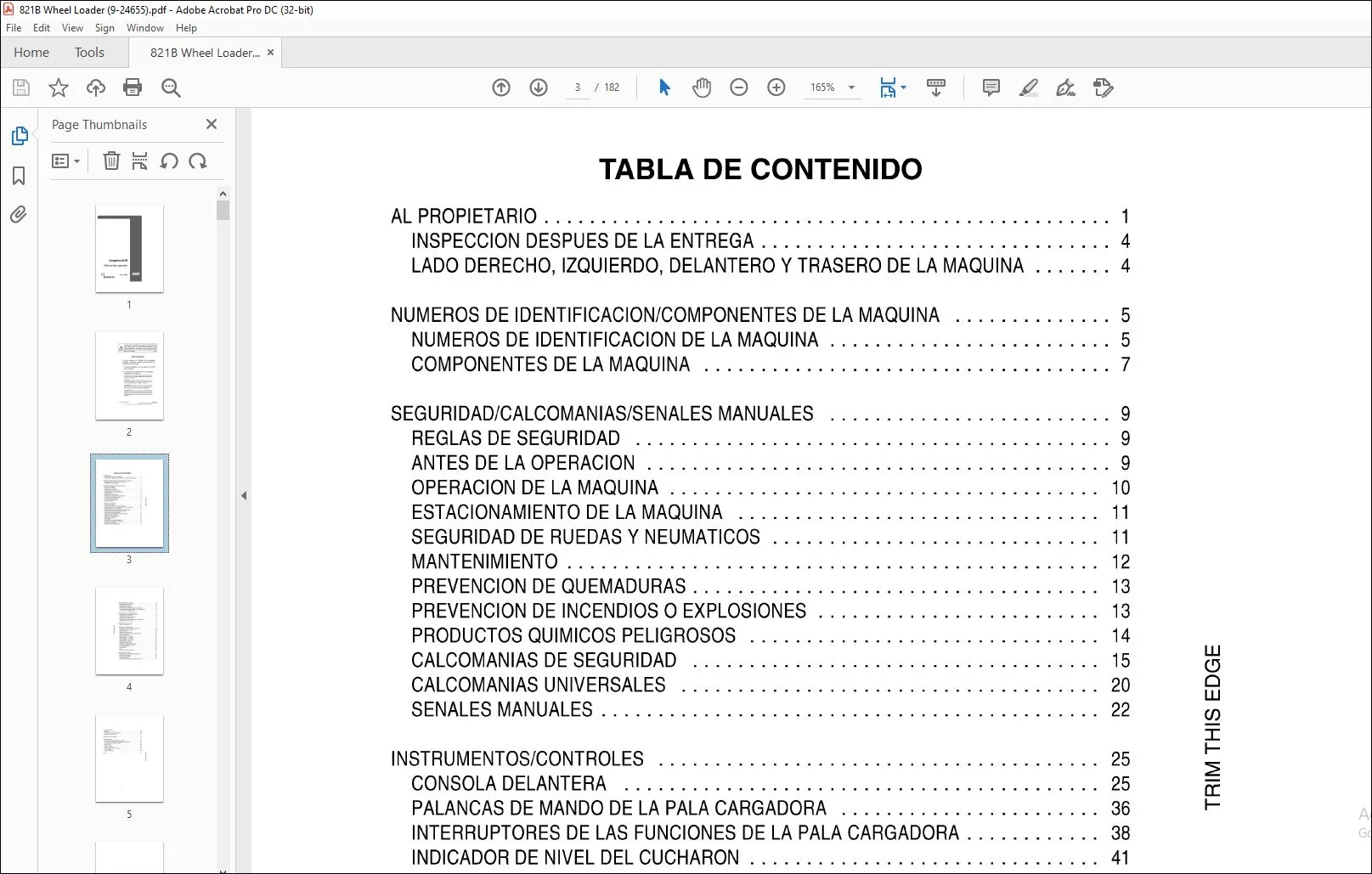

TABLA DE CONTENIDO:
Case 821B Cargadora Manual del Operador 9-24655 – PDF DOWNLOAD
AL PROPIETARIO 1
INSPECCION DESPUES DE LA ENTREGA 4
LADO DERECHO, IZQUIERDO, DELANTERO Y TRASERO DE LA MAQUINA 4

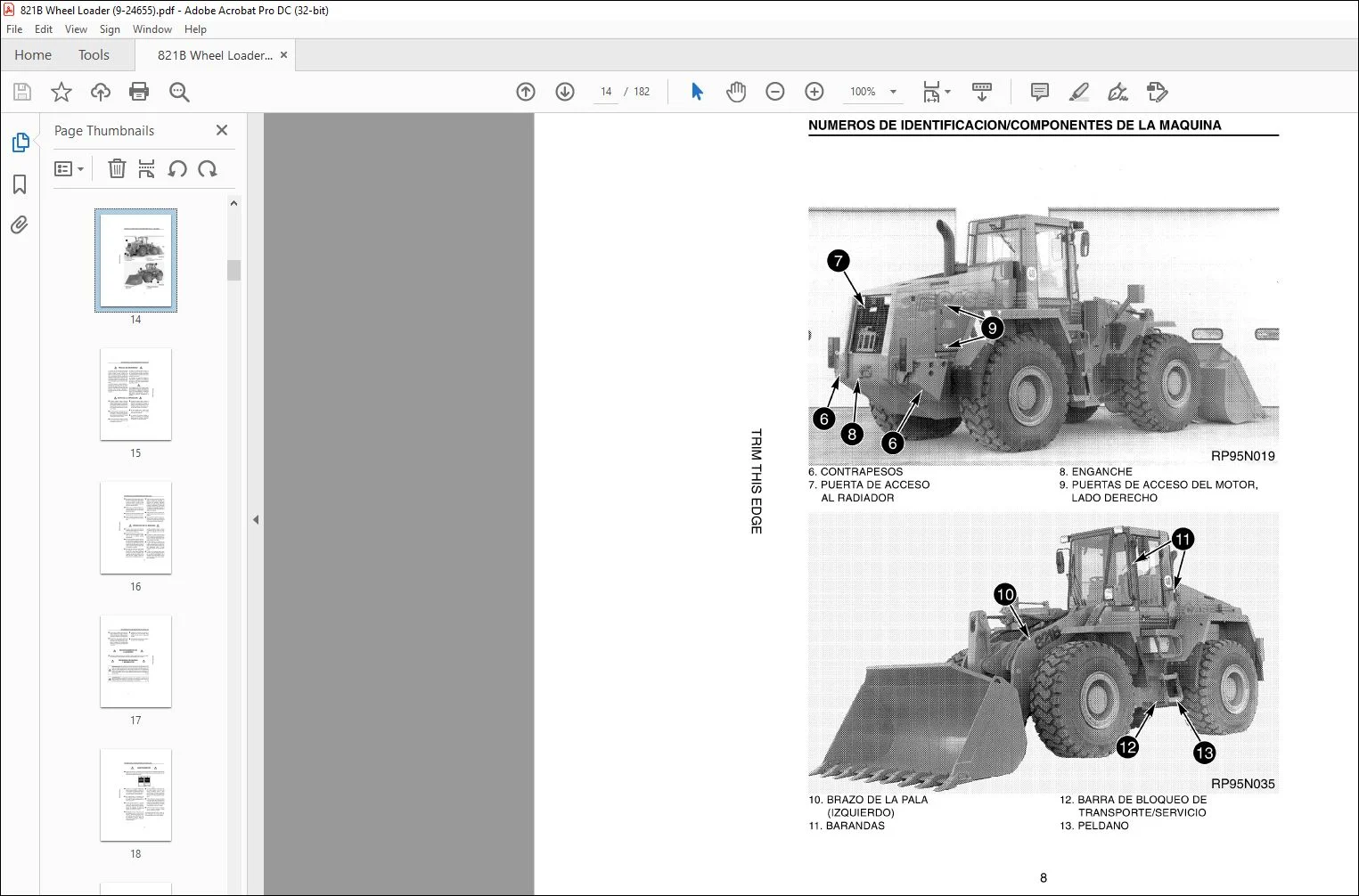

NUMEROS DE IDENTIFICACION/COMPONENTES DE LA MAQUINA 5
NUMEROS DE IDENTIFICACION DE LA MAQUINA 5
COMPONENTES DE LA MAQUINA 7
SEGURIDAD/CALCOMANIAS/SENALES MANUALES 9
REGLAS DE SEGURIDAD 9
ANTES DE LA OPERACION 9
OPERACION DE LA MAQUINA 10
ESTACIONAMIENTO DE LA MAQUINA 11
SEGURIDAD DE RUEDAS Y NEUMATICOS 11
MANTENIMIENTO 12
PREVENCION DE QUEMADURAS 13
PREVENCION DE INCENDIOS O EXPLOSIONES 13
PRODUCTOS QUIMICOS PELIGROSOS 14
CALCOMANIAS DE SEGURIDAD 15
CALCOMANIAS UNIVERSALES 20
SENALES MANUALES 22
INSTRUMENTOS/CONTROLES 25
CONSOLA DELANTERA 25
PALANCAS DE MANDO DE LA PALA CARGADORA 36
INTERRUPTORES DE LAS FUNCIONES DE LA PALA CARGADORA 38
INDICADOR DE NIVEL DEL CUCHARON 41
ACOPLADOR DE FACIL INSTALACION (SI CORRESPONDE) 42
INTERRUPTOR DE CANCELACION DE LA ALARMA
DE SEGURIDAD (SI CORRESPONDE) 43
CONTROL DE DESPLAZAMIENTO (SI CORRESPONDE) 44
TABLERODEINSTRUMENTOS 45
CONTROLES Y LUCES DE CABINA 48
ASIENTO DEL OPERADOR 52
INDICADORES 54
CONTROLES DEL LIMPIAPARABRISAS 56
DEPOSITO DEL LAVADOR DEL PARABRISAS 57
RADIO(SICORRESPONDE) 57
VELOCIMETRO (SI CORRESPONDE) 57
INSTRUCCIONES DE OPERACION 58
PROCEDIMIENTO DE RODAJE 58
OPERACION DEL MOTOR 58
OPERACION DE LA MAQUINA 63
CONEXIONES DEL SISTEMA HIDRAULICO AUXILIAR 68
ACOPLADOR DE ENGANCHE RAPIDO (SI CORRESPONDE) 69
LUZ ROTATIVA (SI CORRESPONDE) 72
OPERACIONES EN EL LUGAR DE TRABAJO 73
CONSEJOS PARA EL MANEJO DE LA PALA 73
OPERACION EN TIEMPO FRIO 75
OPERACION EN TIEMPO CALUROSO 77
ALZAMIENTO DE LA MAQUINA 77
INFORMACION SOBRE EL ENGANCHE DE LA MAQUINA 78
TRANSPORTE DE LA MAQUINA 79
RUEDAS/NEUMATICOS/LASTRE 81
RUEDAS Y NEUMATICOS 81
~ LUBRICACION/FIL TROS/FLUIDOS 85
:i SEGURIDAD GENERAL ANTES DEL SERVICIO 85
ci5 PIEZAS DE PLASTICO Y RESINA 85
m MEDIO AMBIENTE 85
0 G> CUENTAHORAS DEL MOTOR 86
m BARRA DE BLOQUEO DE TRANSPORTE/SERVICIO 87
PUERTAS DE ACCESO 90
ENGRASADORES – 50 HORAS 91
ENGRASADORES – 100 HORAS 92
ENGRASADORES – 250 HORAS 93
ENGRASADORES – 1000 HO RAS 93
LUBRICACION DEL MOTOR 94
SISTEMA DE FILTRO DE AIRE 99
SISTEMA REFRIGERANTE DEL MOTOR 104
SISTEMA DE COMBUSTIBLE DIESEL 108
SISTEMA HIDRAULICO 113
TRANSMISION 119
EJES 124
FILTROS DE AIRE DE LA CABINA 126
MANTENIMIENTO/AJUSTES 128
VERIFICACION DE LA DIRECCION SECUNDARIA 128
SERVICIO DE LA CABINA 129
EXTINTOR DE INCENDIOS 131
AJUSTES DE LA PALA 132
ESTRUCTURA DE PROTECCION CONTRA VUELCOS 141
SISTEMA ELECTRICO 144
BATE RIAS 144
CONECTOR ELECTRICO DE SERVICIO 146
BOMBILLAS DE REPUESTO 147
ALMACENAJE DE LA MAQUINA 148
ESPECIFICACIONES 150
DIMENSION ES Y DATOS OPERATIVOS – 821 B 150
DATOS DE FUNCIONAMIENTO Y DIMENSION ES – 821 B XR 154
VELOCIDADES DE DESPLAZAMIENTO 158
PESOS – 821 B 159
PESOS – 821 B XR 159
DATOS DEL MOTOR 160
TORSION DE PERNOS ESPECIALES 161
NIVEL DE RUIDO 162
NIVEL DE VIBRACION 162
INDICE 167 w
