Case 688B y 888B Excavadoras sobre orugas Manual de Operador 9-24121 – PDF DOWNLOAD

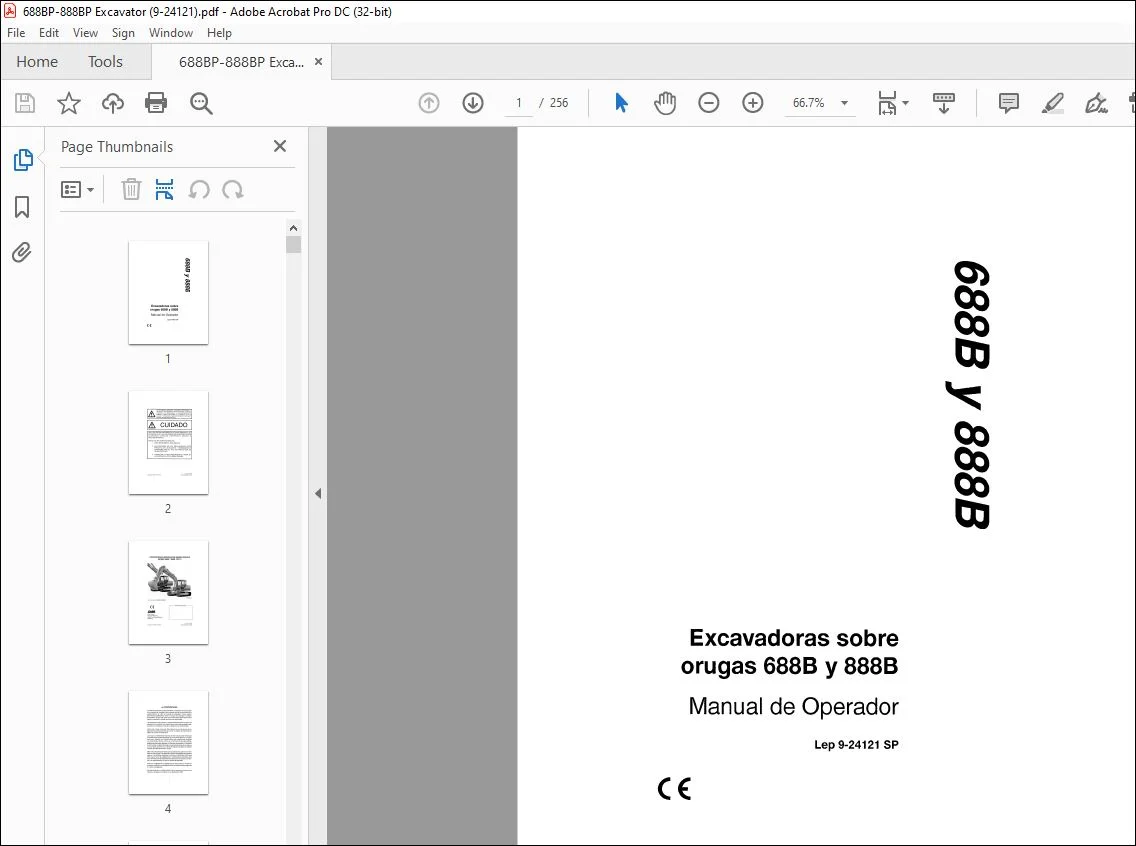

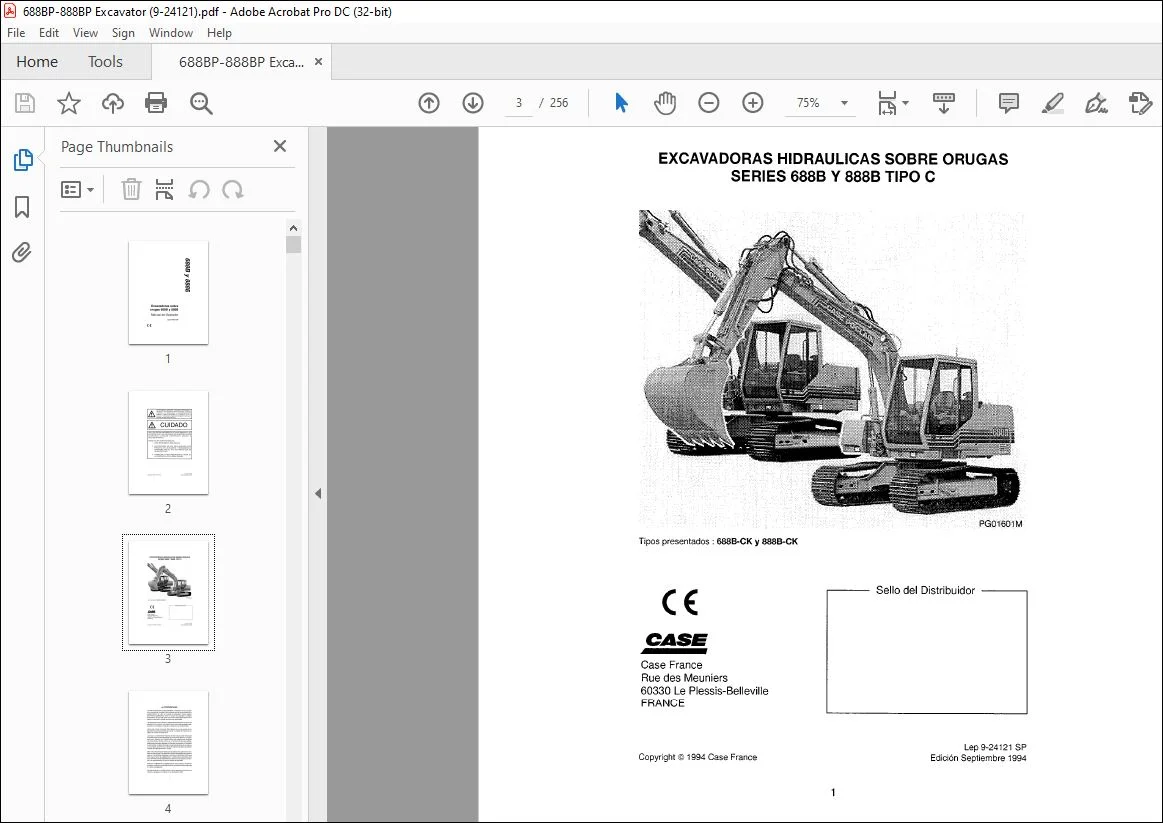

IMÁGENES VISTA PREVIA DEL MANUAL:
DESCRIPCIÓN:
Case 688B y 888B Excavadoras sobre orugas Manual de Operador 9-24121 – PDF DOWNLOAD
Language : English
Pages : 256
Downloadable : Yes
File Type : PDF
Size: 22.3 MB
TABLA DE CONTENIDO:
Case 688B y 888B Excavadoras sobre orugas Manual de Operador 9-24121 – PDF DOWNLOAD
SEGURIDAD/ADHESIVOS/GESTOS DE MANDO _______ 13 – 30
Reg las de seguridad 13
Adhesivos 22
Gestos de mando 27
MANDOS/INSTRUMENTOS/ACCESORIOS ________ 31 – 73
Puerta de la cabina 31
Puerta de acceso a la pasarela 32
Estribos y empuiiaduras de acceso 33
Tablero de instrumentos 34
Mandos del puesto de conducci6n 40
Asiento del conductor 52
Cofre electrico 54
Parabrisas 55
Cristal inferior delantero 57
Calefacci6n y ventilaci6n 58
Previsor y retrovisor 59
Anillo de remolque 60
Dep6sito de carburante 60
Caja de herramientas 61
Herramientas de la maquina 61
Tomas de corriente 62
Capos del motor termico 63
Trampillas de acceso 64
Puerta lateral derecha 66
Valvula de cierre del dep6sito hidraulico 67
Cortabaterias 67
Punto de enganche de manipulaci6n de carga 68
Punto de desplazamiento y punto de esfuerzo de la cuchara retro 68
Grifo de selecci6n de bivalva o cuchara 69
Valvulas de seguridad 69
Alumbrado del motor termico 70
Cap6 de tabique de distribuci6n 70
Bomba de llenado del dep6sito de carburante 71
Lam para giratoria 73
INSTRUCCIONES DE UTILIZACION ———–74 – 98
Antes de utilizar la maquina 74
Utilizaci6n de la maquina 75
Periodo de rodaje 77
Arranque del motor termico 78
Arranque del motor termico en condiciones climaticas frfas 81
Parada del motor termico 82
Utilizaci6n de la maquina en condiciones climaticas frias 83
Manipulaci6n de carga 84
Cargas maximas de utilizaci6n 86
10
lnstrucciones de utilizaci6n (continuaci6n)
lndicador de sobrecarga 87
Transporte de la maquina 88
Manipulaci6n de la maquina 91
Desmontaje y montaje de la cabina 93
Remolque de la maquina 96
Utilizaci6n de la maquina en un estanque 98
Estacionamiento de la maquina 98
CONDUCCION EN EL TRABAJO ___________ 99 – 107
Consignas de utilizaci6n 99
Consejos para el trabajo 100
Manipulaci6n de carga 107
PERIODICIDAD DE MANTENIMIENTO _________ 108 – 111
Consignas para el mantenimiento 108
Cuentahoras 109
Periodicidades 11 0
ENGRASE/FILTROS/FLUIDOS ————112-164
lngredientes 112
Puntos de engrase 115
Niveles 134
Motor termico 136
Circuito de enfriamiento 139
Circuito de carburante 142
Descompresi6n del circuito hidraulico 145
Circuito hidraulico 146
Filtro de aire 154
Reductor de rotaci6n 161
Reductores de translaci6n 163
MANTENIMIENTO/REGULACION ————165 – 211
Filtro del aparato de calefacci6n 165
Radiador y refrigerante 166
Correa del alternador y ventilador del motor termico 167
Regulaci6n del juego de los volcadores del motor termico 168
Orugas 172
Umites de desgaste 175
Control de estanqueidad de los gatos 178
Palanca de translaci6n 178
Filtro del dep6sito de carburante 179
Control y limpieza de la maquina 179
Reemplazo de una punta de diente de cuchara retro 180
Reemplazo de una cuchilla lateral de cuchara retro 181
Reemplazo de una cuchara retro 182
Reemplazo de un diente de bivalva 187
Reemplazo de una bivalva 188
11
Mantenimiento/Regulaci6n (continuaci6n)
Reemplazo de una cuchara retro por una bivalva 192
Reemplazo de un balancin 194
Manguitos para ejes roscados 198
Reemplazo de un flexible 198
Reemplazo de los ejes estandar por ejes “Expanders” 199
Calado del equipo 200
Montaje y desmontaje rapido de la herramienta 203
Climatizaci6n 206
Detecci6n de las averfas en el motor termico 208
SISTEMA ELECTRICO ————–212 – 223
Fusibles y reles 212
Baterfas 214
Conexi6n de baterfas auxiliares 217
Alternador 218
Arrancador 218
Sonda de temperatura 219
Lam paras 219
Reemplazo de una lampara 220
Regulaci6n de los faros de la torreta 223
ALMACENAMIENTO _______________ 224 – 225
Almacenamiento de la maquina 224
ESPECIFICACIONES ————–226- 246
Motor termico 226
Circuito hidraulico 227
Circuito electrico 228
Bastidor de torreta 228
Cabina 228
Niveles sonoros 228
Conducci6n 229
Chas is portador 229
Dispositivos de seguridad 229
lndicadores 229
Pilotos luminosos 230
Desplazamiento 230
Equipos 230
Presi6n sob re el suelo 230
Peso 231
Cucharas 233
Bivalva 235
Dimensiones de la maquina 238
Alcances 240
Dimensiones para el transporte 246
INDICE ALFABETICO ————–247 – 252
TENGA EN CUENTA:
- Este es exactamente el MISMO manual utilizado por sus distribuidores para reparar su vehículo.
- Lo mismo puede ser tuyo en los próximos 2-3 minutos, ya que serás dirigido a la página de descarga inmediatamente después de pagar el manual.
- Cualquier consulta / duda con respecto a su compra, no dude en comunicarse con [email protected]
