Case 50 Excavadora hidráulica Service Manual 7-21120 – PDF DOWNLOAD

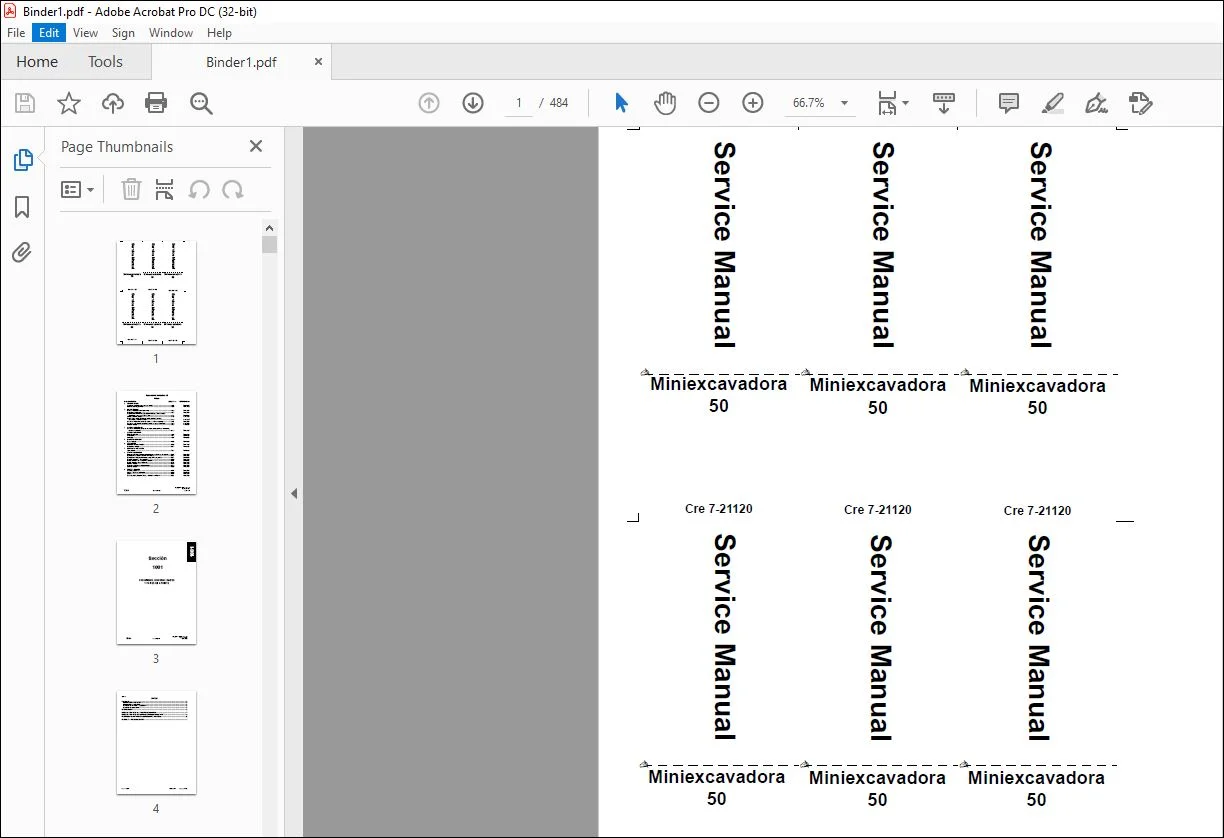

IMÁGENES VISTA PREVIA DEL MANUAL:
DESCRIPCIÓN:
Case 50 Excavadora hidráulica Service Manual 7-21120 – PDF DOWNLOAD
SEGURIDAD:
Para evitar cualquier riesgo de accidente, seguir las notas de seguridad de esta sección así como las que hay a lo
largo de todo este manual.
Estacionamiento de la máquina
Cuando estacione su máquina, proceda de la siguiente manera:
1. Coloque la máquina en un suelo plano y horizontal, alejado de zonas blandas, excavaciones o cavidades mal apuntaladas.
2. Colocar el bastidor de la torreta y el equipo en el eje del bastidor portador. Introduzca el equipo y ancle la cuchara o el volquete en el suelo.
3. Baje la cuchilla denivelación hasta que descanse sobre el suelo.
4. Pare el motor térmico y retire la llave de arranque.
5. Levante imperativamente el brazo de mando izquierdo antes de salir del puesto de conducción.
6. Cierre con llave la puerta del puesto de conducción.
7. Cerciórese de que las cubiertas están bloqueadas correctamente.
8. Procure que ningún elemento de la máquina invada la calzada. Si esto no se puede evitar, coloque la señalización conforme a la reglamentación.
Mantenimiento y regulaciones
· No efectúe trabajos de mantenimiento hasta que
no haya leído y asimilado las instrucciones y
advertencias que figuran en este manual.
· Para el mantenimiento de la máquina tenga una
presentación correcta y lleve ropa adecuada.
· Cuando proceda a realizar un mantenimiento de
la máquina, coloque una etiqueta “No poner en
marcha” en el tablero de instrumentos.
· Siempre lleve una protección para los ojos
cuando utilice una herramienta que pueda provocar
la proyección de partículas metálicas. Utilice
un martillo con una superficie blanda como
el cobre, para el montaje de los ejes.
· Un mantenimiento o una regulación mal efectuados
puede provocar heridas corporales graves.
Si no comprende un procedimiento de mantenimiento
o de regulación, diríjase a su distribuidor.

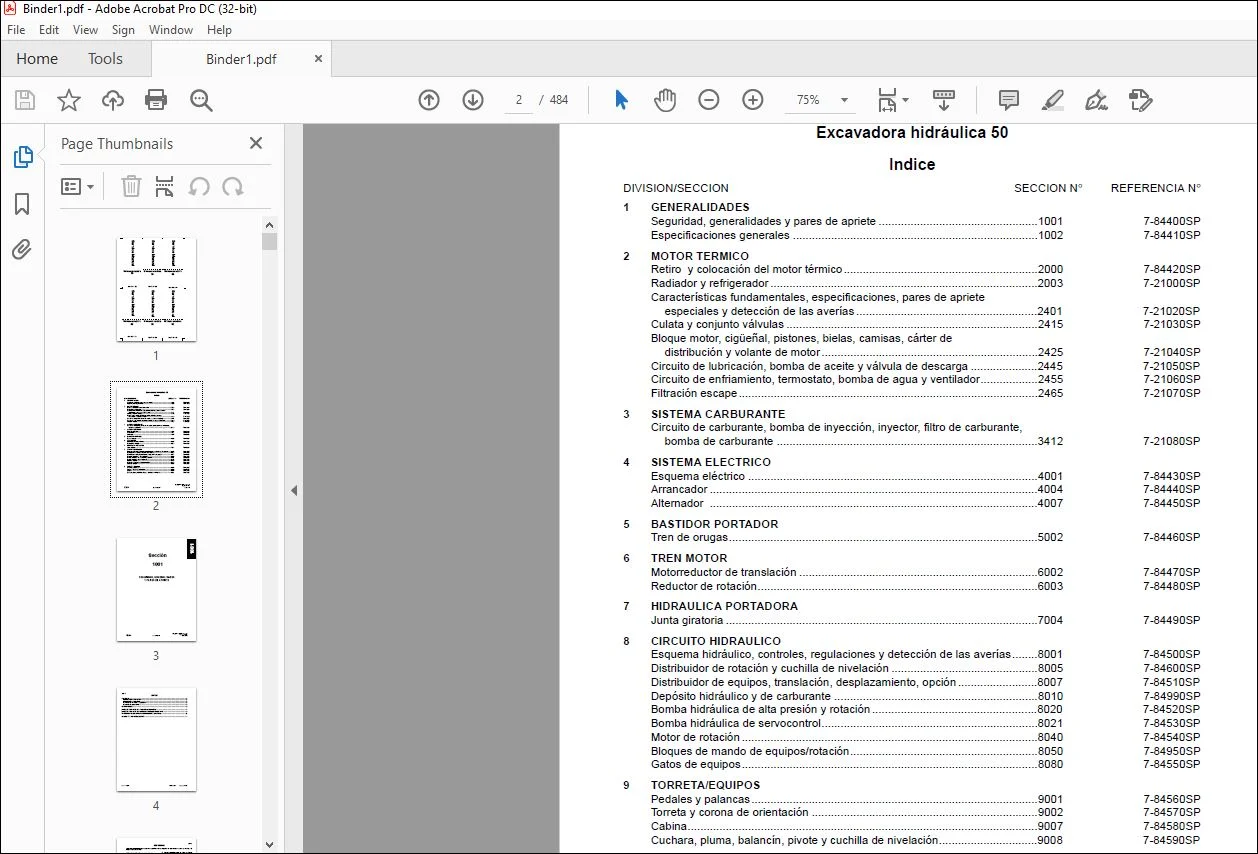

TABLA DE CONTENIDO:
Case 50 Excavadora hidráulica Service Manual 7-21120 – PDF DOWNLOAD
1 GENERALIDADES
Seguridad, generalidades y pares de apriete 1001 7-84400SP
Especificaciones generales 1002 7-84410SP
2 MOTOR TERMICO
Retiro y colocación del motor térmico 2000 7-84420SP
Radiador y refrigerador 2003 7-21000SP
Características fundamentales, especificaciones, pares de apriete
especiales y detección de las averías 2401 7-21020SP
Culata y conjunto válvulas 2415 7-21030SP
Bloque motor, cigüeñal, pistones, bielas, camisas, cárter de
distribución y volante de motor 2425 7-21040SP
Circuito de lubricación, bomba de aceite y válvula de descarga 2445 7-21050SP
Circuito de enfriamiento, termostato, bomba de agua y ventilador 2455 7-21060SP
Filtración escape 2465 7-21070SP
3 SISTEMA CARBURANTE
Circuito de carburante, bomba de inyección, inyector, filtro de carburante,
bomba de carburante 3412 7-21080SP
4 SISTEMA ELECTRICO
Esquema eléctrico 4001 7-84430SP
Arrancador 4004 7-84440SP
Alternador 4007 7-84450SP
5 BASTIDOR PORTADOR
Tren de orugas 5002 7-84460SP
6 TREN MOTOR
Motorreductor de translación 6002 7-84470SP
Reductor de rotación 6003 7-84480SP
7 HIDRAULICA PORTADORA
Junta giratoria 7004 7-84490SP
8 CIRCUITO HIDRAULICO
Esquema hidráulico, controles, regulaciones y detección de las averías 8001 7-84500SP
Distribuidor de rotación y cuchilla de nivelación 8005 7-84600SP
Distribuidor de equipos, translación, desplazamiento, opción 8007 7-84510SP
Depósito hidráulico y de carburante 8010 7-84990SP
Bomba hidráulica de alta presión y rotación 8020 7-84520SP
Bomba hidráulica de servocontrol 8021 7-84530SP
Motor de rotación 8040 7-84540SP
Bloques de mando de equipos/rotación 8050 7-84950SP
Gatos de equipos 8080 7-84550SP
9 TORRETA/EQUIPOS
Pedales y palancas 9001 7-84560SP
Torreta y corona de orientación 9002 7-84570SP
Cabina 9007 7-84580SP
Cuchara, pluma, balancín, pivote y cuchilla de nivelación 9008 7-84590SP
