Case 21F 121F 221F 321F Stage IIIB Cargador de Ruedas Compacto Manual de Servicio 51650970 – PDF DOWNLOAD

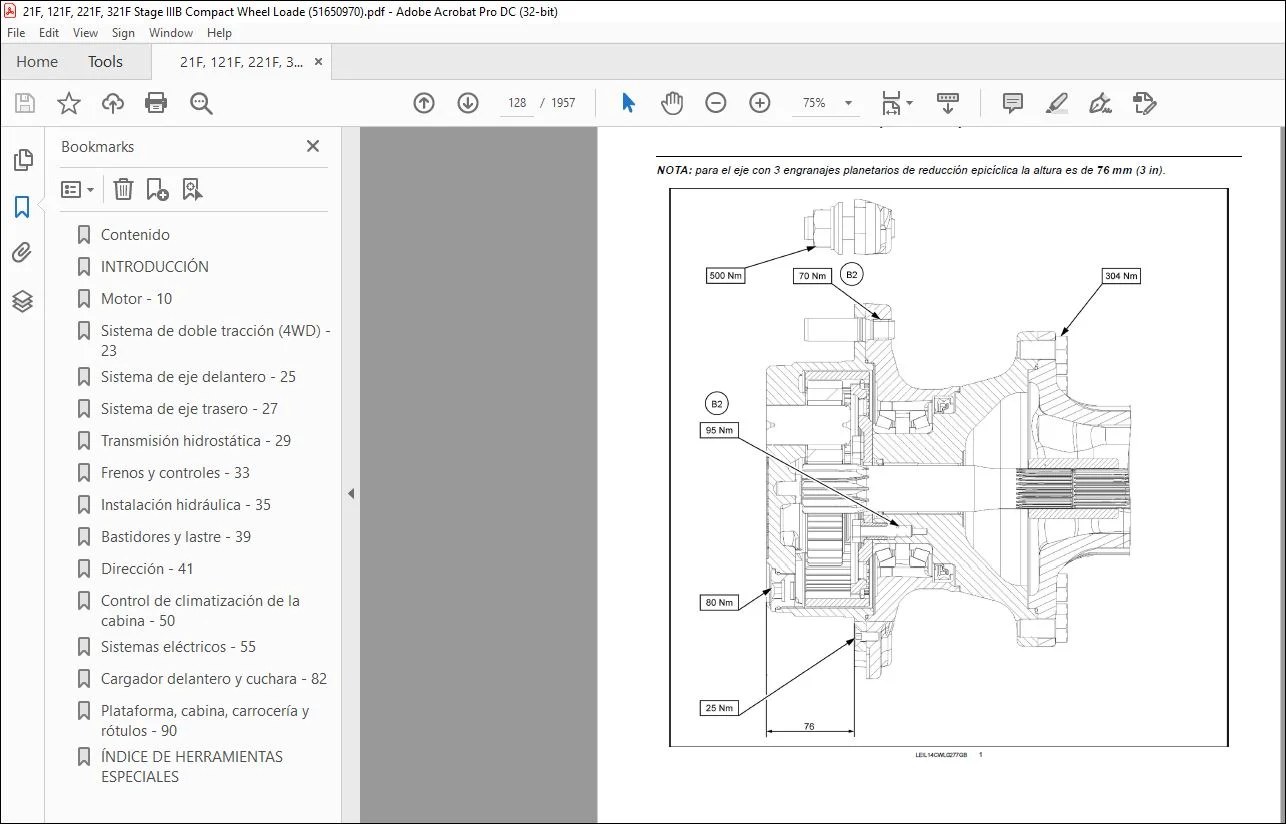

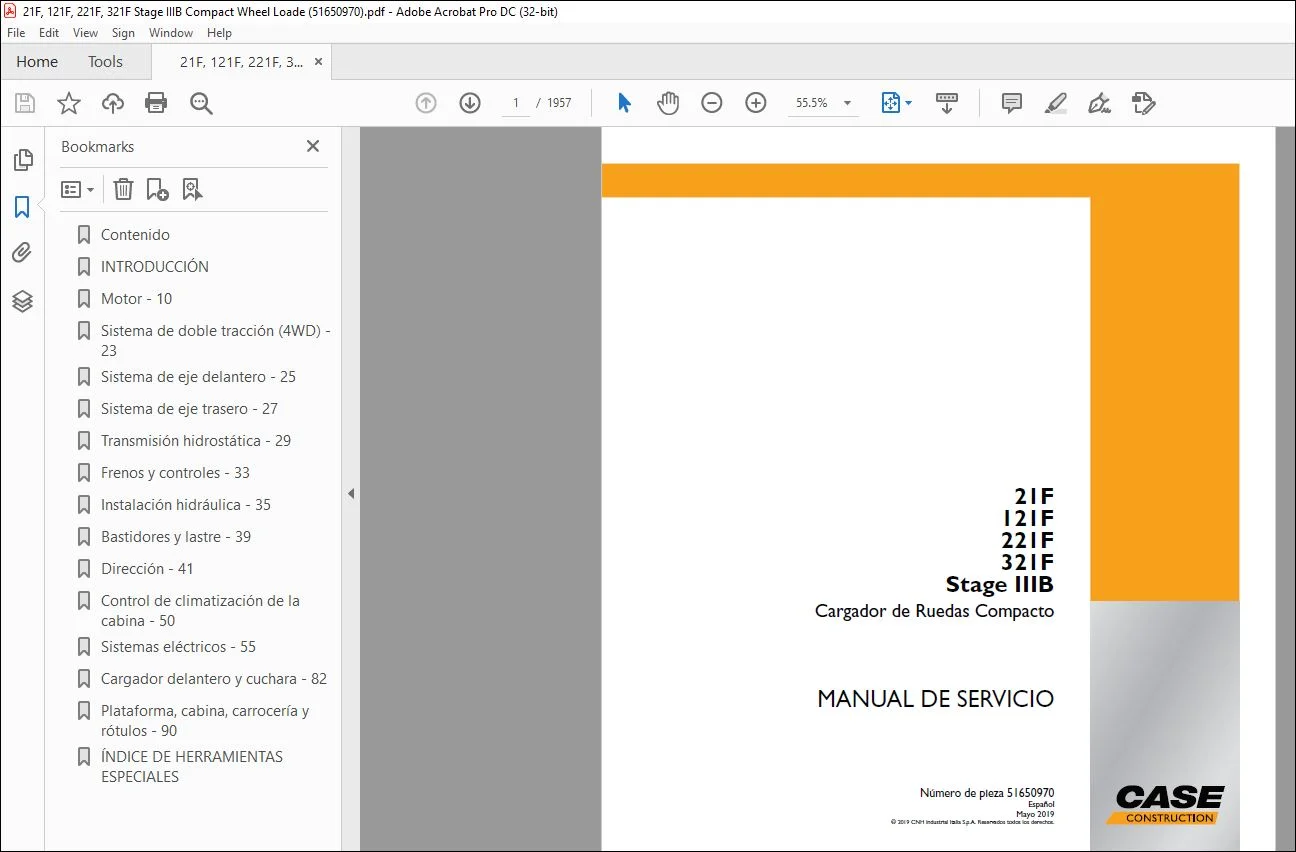

IMÁGENES VISTA PREVIA DEL MANUAL:
DESCRIPCIÓN:
Case 21F 121F 221F 321F Stage IIIB Cargador de Ruedas Compacto Manual de Servicio 51650970 – PDF DOWNLOAD
121F XT CWL CASE 121F XT [FNH121FHNKP01223 – ], 121F ZB CWL
TIER4 – Z-BAR [FNH121FHNKHP01223 – ], 21F XT CWL TIER4 XT
[FNH021FHNKP01187 – ], 21F ZB CWL TIER4 – Z-BAR [FNH021FHNKP01187 –
], 221F HS CWL TIER4 XT [FNH221FHNKP01186 – ], 221F STD CWL TIER4 –
Z-BAR [FNH221FHNKP01186 – ], 321F HS CWL TIER4 XT [FNH321FHNKP01189
– ], 321F STD CWL TIER4 – Z-BAR [FNH321FHNKP01189 – ]
INTRODUCCIÓN:
Instrucciones básicas – Aviso importante relativo al mantenimiento de los equipos:
- Todas las intervenciones de mantenimiento y reparación del presente manual deben ser realizadas exclusivamente
por personal cualificado del concesionario, respetando rigurosamente las indicaciones correspondientes y utilizando,
donde sea necesario, las herramientas específicas previstas. - Cualquier persona que realice tareas de mantenimiento y reparación sin cumplir las instrucciones aquí señaladas,
será responsable de cualquier daño derivado de estas. - El fabricante, así como todas las organizaciones de su red de distribución, incluidos, entre otros, los distribuidores
nacionales, regionales o locales, declinan toda responsabilidad por los daños derivados de piezas o componentes
no homologados por el fabricante, incluidos aquellos utilizados en el mantenimiento o la reparación del producto
fabricado o comercializado por el fabricante. En cualquier caso, el fabricante no prevé garantía alguna respecto a
daños derivados de piezas o componentes no homologados por su parte. - La información de este manual está actualizada a la fecha de publicación, como parte de la política del fabricante
de continua mejora. Parte de la información no ha podido actualizarse, debido a modificaciones de tipo técnico o
comercial o modificaciones realizadas a las leyes y normativas de los diferentes países. - En caso de dudas, consulte con la red de ventas y servicio de CASE CONSTRUCTION.

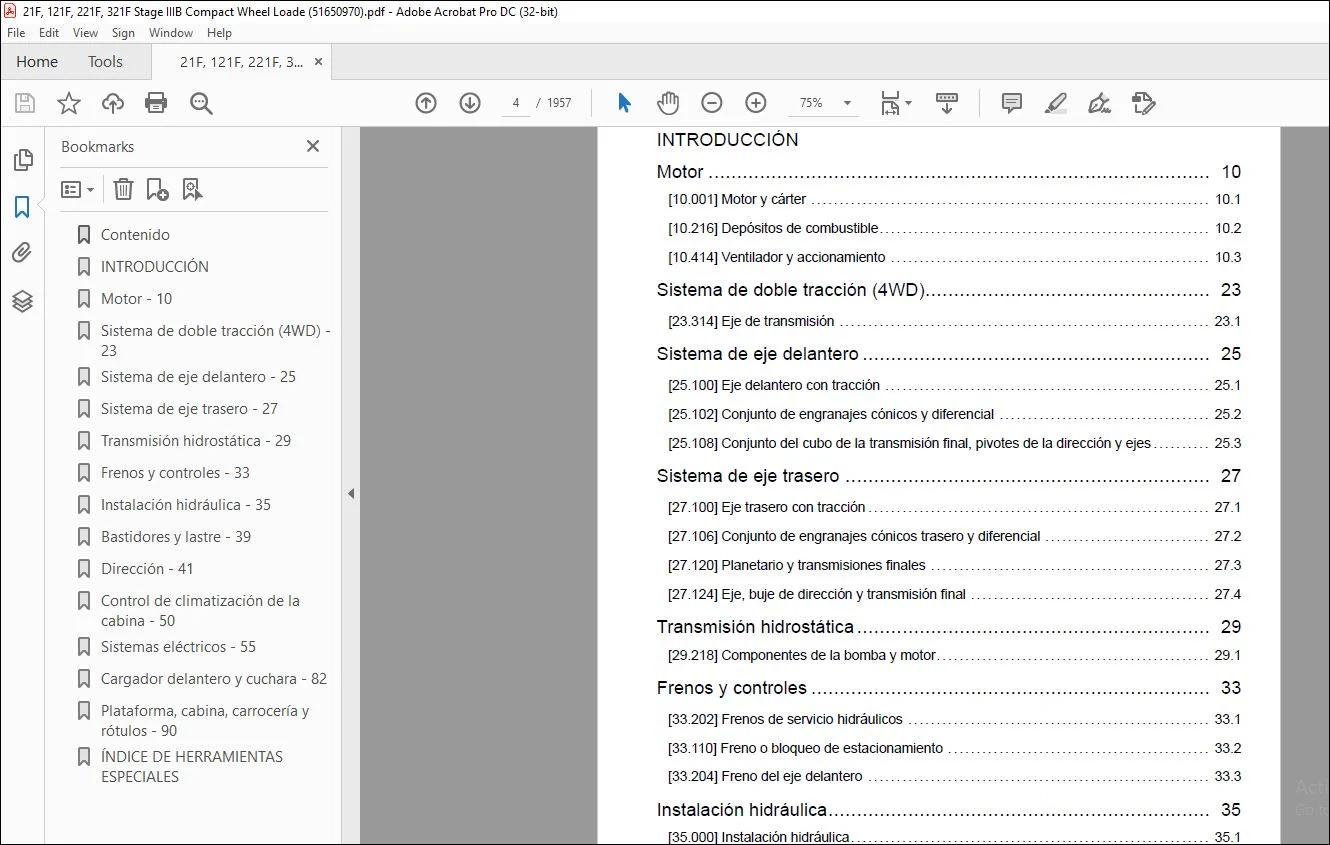

TABLA DE CONTENIDO:
Case 21F 121F 221F 321F Stage IIIB Cargador de Ruedas Compacto Manual de Servicio 51650970 – PDF DOWNLOAD
INTRODUCCIÓN
Motor 10
[10 001] Motor y cárter 10 1
[10 216] Depósitos de combustible 10 2
[10 414] Ventilador y accionamiento 10 3
Sistema de doble tracción (4WD) 23
[23 314] Eje de transmisión 23 1
Sistema de eje delantero 25
[25 100] Eje delantero con tracción 25 1
[25 102] Conjunto de engranajes cónicos y diferencial 25 2
[25 108] Conjunto del cubo de la transmisión final, pivotes de la dirección y ejes 25 3
Sistema de eje trasero 27
[27 100] Eje trasero con tracción 27 1
[27 106] Conjunto de engranajes cónicos trasero y diferencial 27 2
[27 120] Planetario y transmisiones finales 27 3
[27 124] Eje, buje de dirección y transmisión final 27 4
Transmisión hidrostática 29
[29 218] Componentes de la bomba y motor 29 1
Frenos y controles 33
[33 202] Frenos de servicio hidráulicos 33 1
[33 110] Freno o bloqueo de estacionamiento 33 2
[33 204] Freno del eje delantero 33 3
Instalación hidráulica 35
[35 000] Instalación hidráulica 35 1
[35 300] Depósito, refrigerador y filtros 35 2
[35 104] Bomba de desplazamiento fijo 35 3
51650970_ES 26/07/2019
[35 359] Válvula de control principal 35 4
[35 525] Conductos y válvulas hidráulicas auxiliares 35 5
[35 600] Sistema hidráulico de alto caudal 35 6
[35 353] Sistema de desplazamiento hidráulico 35 7
[35 701] Sistema hidráulico del brazo del cargador delantero 35 8
[35 723] Sistema hidráulico de la cuchara del cargador delantero 35 9
[35 734] Sistema hidráulico del acoplador rápido de la herramienta 35 10
Bastidores y lastre 39
[39 100] Bastidor 39 1
[39 140] Lastres y soportes 39 2
Dirección 41
[41 101] Control de la dirección 41 1
[41 200] Componentes del control hidráulico 41 2
[41 216] Cilindros 41 3
Control de climatización de la cabina 50
[50 100] Calefacción 50 1
[50 200] Aire acondicionado 50 2
Sistemas eléctricos 55
[55 100] Mazos de cables y conectores 55 1
[55 301] Alternador 55 2
[55 512] Controles de la cabina 55 3
[55 050] Sistema de control del sistema de calefacción, ventilación y aire acondicionado
(HVAC) 55 4
[55 518] Sistema de limpiaparabrisas y lavaparabrisas 55 5
[55 408] Indicadores de aviso, alarmas e instrumentos 55 6
[55 DTC] CÓDIGOS DE AVERÍA 55 7
Cargador delantero y cuchara 82
[82 100] Brazo 82 1
51650970_ES 26/07/2019
[82 300] Cuchara 82 2
Plataforma, cabina, carrocería y rótulos 90
[90 150] Cabina 90 1
TENGA EN CUENTA:
- Este es exactamente el MISMO manual utilizado por sus distribuidores para reparar su vehículo.
- Lo mismo puede ser tuyo en los próximos 2-3 minutos, ya que serás dirigido a la página de descarga inmediatamente después de pagar el manual.
- Cualquier consulta / duda con respecto a su compra, no dude en comunicarse con [email protected]
