Case 121E Compact Wheel Loader Parts Catalog Manual 87578854 – PDF DOWNLOAD

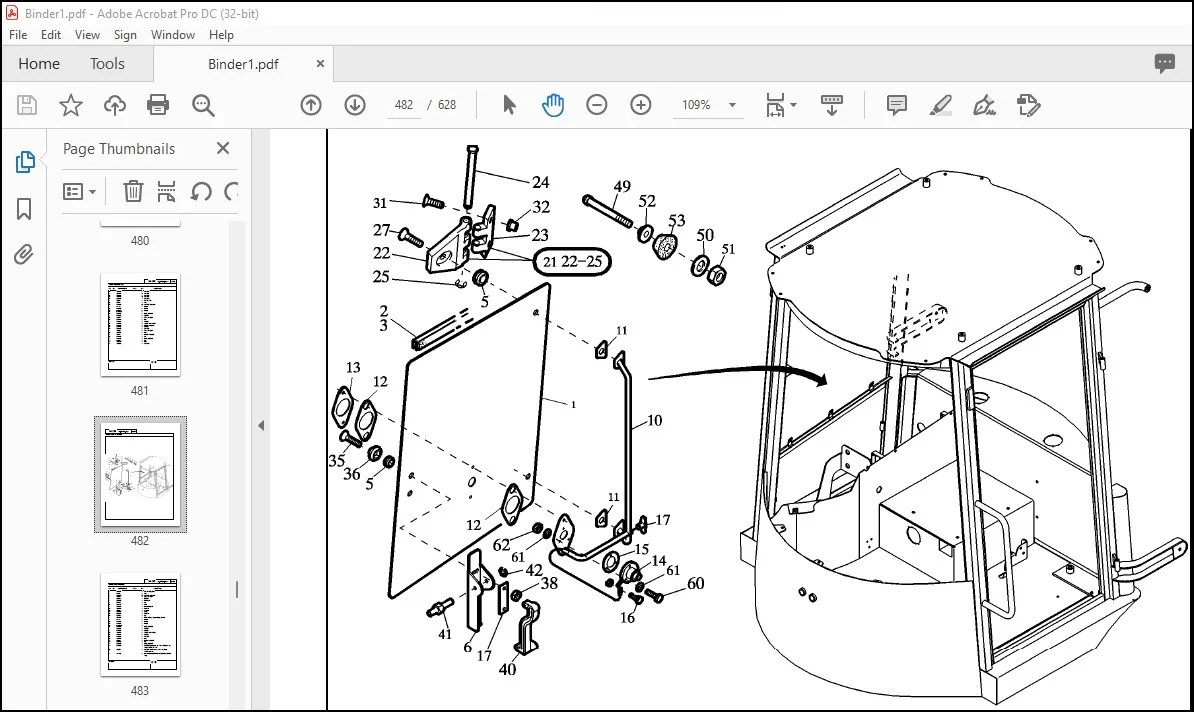

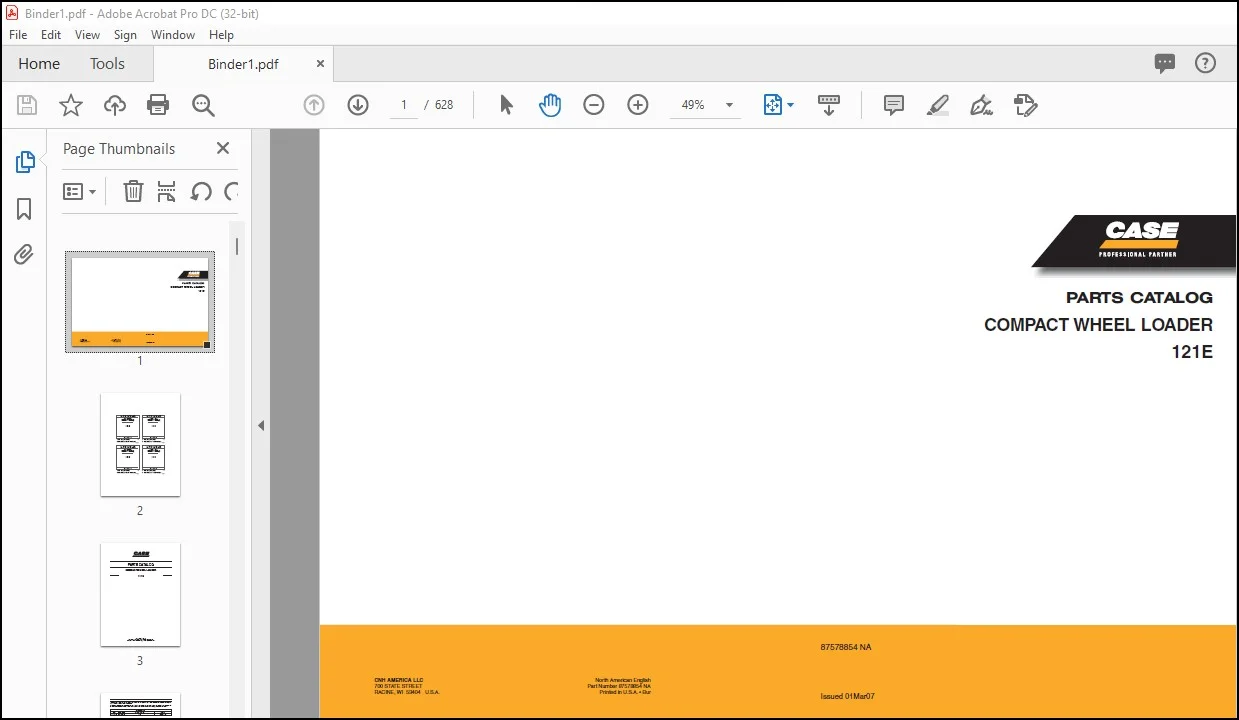

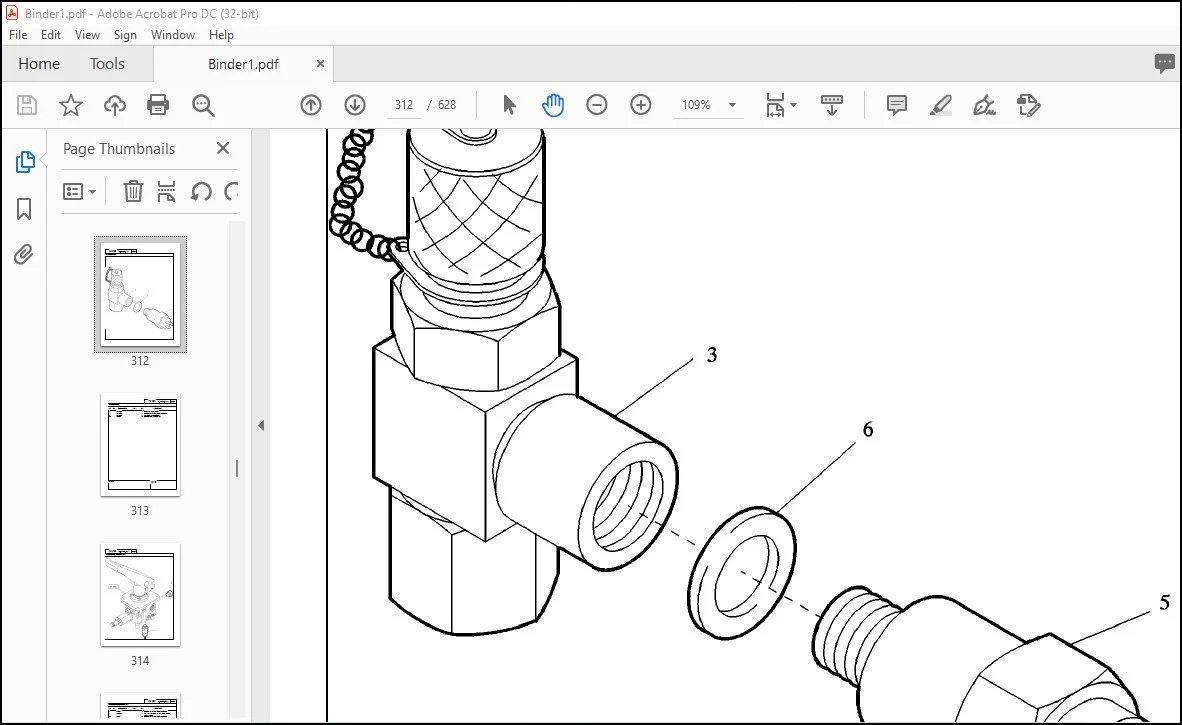

IMAGES PREVIEW OF THE MANUAL:
FILE DETAILS:
Case 121E Compact Wheel Loader Parts Catalog Manual 87578854 – PDF DOWNLOAD
Language : English
Pages : 628
Downloadable : Yes
File Type : PDF
Size: 9.61 MB
TABLE OF CONTENTS:
Case 121E Compact Wheel Loader Parts Catalog Manual 87578854 – PDF DOWNLOAD
00.100 2990909001 BASIC MACHINE 121E MONOBO`
01.100 2991433001 FRAME BASIC MACHINE WITH MOUNT. PARTS`
01.400 2991425000 FRONT FRAME WITH MOUNT. PARTS`
01.450 2991419001 JOINT PARTS FRAME`
01.500 2991422000 REAR FRAME WITH MOUNT. PARTS`
01.680 2991204001 WHEEL COVER INSTALL.MATERIAL`
01.810 2991946001 STEPS INSTALL.MATERIAL`
01.830 6559701000 WEDGE INSTALL.MATERIAL`
02.002 2991371000 AXLES ASSEMBLY SET`
02.002 2991372000 AXLES ASSEMBLY SET SELF-LOCKING`
02.005 2991382000 AXLES COMPLETE`
02.005 4554292000 AXLES COMPLETE`
02.020 2988903000 SWING AXLE INSTALL.MATERIAL SELF-LOCKING`
02.020 2988904000 SWING AXLE INSTALL.MATERIAL SELF-LOCKING`
02.020 2988908000 SWING AXLE INSTALL.MATERIAL STANDARD`
02.020 2988909000 SWING AXLE INSTALL.MATERIAL STANDARD`
02.021 2988905000 SWING AXLE MOUNTING PARTS SELF-LOCKING`
02.021 2988910000 SWING AXLE MOUNTING PARTS STANDARD`
02.022 2988868000 SWING AXLE SELF-LOCKING`
02.022 2988874000 SWING AXLE STANDARD`
02.023 2988730000 SWING AXLE HOUSING`
02.060 2991190000 RIGID AXLE INSTALL.MATERIAL STANDARD`
02.061 2988861000 RIGID AXLE MOUNTING PARTS STANDARD`
02.062 2988320000 RIGID AXLE HOUSING`
02.062 2988862000 RIGID AXLE STANDARD`
02.101 2988852001 RIGID AXLE MOUNTING PARTS FAST GEAR`
02.101A 2988852001 RIGID AXLE MOUNTING PARTS FAST GEAR`
02.102 2991347000 AXLES ASSEMBLY SET FAST GEAR`
02.105 2991343000 AXLES FAST GEAR COMPLETE`
02.110 2991196000 FRONT AXLE FAST GEAR`
02.110A 2991196000 FRONT AXLE FAST GEAR`
02.112 2988853000 FRONT AXLE FAST GEAR`
02.113 2988307000 FRONT AXLE FAST GEAR HOUSING`
02.118 2988310000 SERVICE BRAKE FAST GEAR FRONT`
02.210 2988830000 REAR AXLE FAST GEAR SELF-LOCKING`
02.211 2988849000 REAR AXLE FAST GEAR SELF-LOCKING`
02.212 2988850000 REAR AXLE FAST GEAR SELF-LOCKING`
02.213 2988822000 REAR AXLE FAST GEAR SELF-LOCKING`
02.214 2988743000 REAR AXLE FAST GEAR HOUSING`
02.220 2988311000 WHEEL HUB`
02.220 2988312000 WHEEL HUB`
02.220 2988321000 WHEEL HUB`
02.220 2988733000 WHEEL HUB REAR`
02.220 2988734000 WHEEL HUB PLANETARY GEAR`
02.220 2988739000 WHEEL HUB REAR`
02.220 2988740000 WHEEL HUB PLANETARY GEAR`
05.090 2987648001 WHEELS INSTALL.MATERIAL 14.5-20MPT`
05.090 2987649001 WHEELS INSTALL.MATERIAL 365/80R20 E`
05.090 2987737001 WHEELS INSTALL.MATERIAL 365/80R20 E`
05.090 2987738001 WHEELS INSTALL.MATERIAL 375/75R20 X`
05.090 2987740001 WHEELS INSTALL.MATERIAL 405/70R20 E`
TABLE OF CONTENTS
05.090 2987741001 WHEELS INSTALL.MATERIAL 12.5-20MPT`
05.090 2988021001 WHEELS INSTALL.MATERIAL 14.5-20MPT`
05.100 2941977000 WHEELS 365/80 R20`
05.100 2941978000 WHEELS 12.5-20 MPT`
05.100 2941979000 WHEELS 14.5-20 MPT`
05.100 2941980000 WHEELS 405/70 R20`
05.100 2942596000 WHEELS 375/75 R20`
05.100 2945820000 WHEELS 365/80 R20E`
05.100 2988022000 WHEELS 14.5-20MPT`
05.130 2991109000 TRACK EXTENSION 100MM`
07.010 2987280000 PROP SHAFT INSTALL.MATERIAL STANDARD`
07.010 2987589001 PROP SHAFT INSTALL.MATERIAL FAST GEAR`
10.100 2987410001 HYD. OIL TANK INSTALL.MATERIAL`
10.102 2988029000 HYD. OIL TANK`
10.102 2988030000 HYD. OIL TANK`
12.010 2942030004 BALLAST INSTALL.MATERIAL`
12.040 2987594000 REAR WEIGHT INSTALL.MATERIAL`
13.000 2989821000 MOTOR`
13.011 2991460000 MOTOR MOUNTING PARTS`
13.110 2486328000 REGULATION MOTOR SPEED`
13.220 2987270000 EXHAUST SYSTEM INSTALL.MATERIAL`
13.222 2987654000 EXHAUST SYSTEM`
13.230 2987623000 INTAKE SYSTEM INSTALL.MATERIAL`
13.300 2991853001 FUEL SYSTEM`
15.120 2987067000 COOLING SYSTEM ENGINE OIL INSTALL.MATERIAL`
15.121 2987087002 COMB. COOL. SYST. WATER/OIL MOUNTING PARTS`
15.122 2988638000 RADIATOR ENGINE OIL`
16.082 2988736001 TRANSFER GEARBOX`
16.082 2988744001 TRANSFER GEARBOX FAST GEAR`
16.082 2988745001 TRANSFER GEARBOX FAST GEAR`
16.600 2988308000 DIFFERENTIAL`
16.600 2988309000 DIFFERENTIAL`
16.600 2988731000 DIFFERENTIAL`
16.600 2988732000 DIFFERENTIAL`
16.610 2988741000 DIFFERENTIAL SELF-LOCKING REAR`
17.102 2987085000 COUPLING/CLUTCH`
19.202 2988313000 SERVICE BRAKE FRONT AXLE`
20.005 2991328000 HYDRAULIC SYSTEM AXLES`
20.010 2991412001 HYDRAULIC SYSTEM BASIC MACHINE`
20.060 2992607000 HYDRAULIC SYSTEM FRONT CARRIAGE`
20.100 2988106001 HYDRAULIC SYSTEM DRIVING`
20.100 2988109001 HYDRAULIC SYSTEM DRIVING FAST GEAR`
20.500 2991414002 HYDRAULIC SYSTEM WORK`
20.521 2992619000 HYDRAULIC SYSTEM RIDECONTROL`
20.530 2991282000 HYDRAULIC SYSTEM STEERING MONOBOOM`
20.530A 2991282000 HYDRAULIC SYSTEM STEERING MONOBOOM`
20.535 2991197000 HYDRAULIC SYSTEM EMERGENCY-STEERIN`
20.540 2988115001 HYDRAULIC SYSTEM BRAKE FAST GEAR`
20.540 2991367001 HYDRAULIC SYSTEM BRAKE`
20.540 2991413001 HYDRAULIC SYSTEM BRAKE`
20.540A 2991413001 HYDRAULIC SYSTEM BRAKE`
TABLE OF CONTENTS
20.570 2991936000 HYDRAULIC SYSTEM ADDITIONAL FUNCT.`
20.570A 2991936000 HYDRAULIC SYSTEM ADDITIONAL FUNCT.`
20.576 4554637000 HYDRAULIC SYSTEM ADDITIONAL FUNCT. LOADER BOOM
20.576 4554647000 HYDRAULIC SYSTEM ADDITIONAL FUNCT. LOADER BOOM
20.576 4554906000 HYDRAULIC SYSTEM ADDITIONAL FUNCT. LOADER BOOM
20.576A 4554647000 HYDRAULIC SYSTEM ADDITIONAL FUNCT. LOADER BOOM
22.050 2987625000 GEAR PUMP INSTALL.MATERIAL`
22.050 2991462000 GEAR PUMP INSTALL.MATERIAL`
22.050A 2991462000 GEAR PUMP INSTALL.MATERIAL`
22.052 2812203000 COUPLING/CLUTCH`
22.052 2989723000 GEAR PUMP`
22.052 2989724000 GEAR PUMP`
22.060 2987627001 AXIAL PISTON PUMP INSTALL.MATERIAL`
22.062 2987731000 AXIAL PISTON PUMP`
22.064 2988404000 DRIVE DEVICE PUMP`
22.066 2812201000 REGULATION PUMP`
22.120 2987289000 AXIAL PISTON MOTOR INSTALL.MATERIAL`
22.120 2987593000 AXIAL PISTON MOTOR INSTALL.MATERIAL`
22.124 2902030000 DRIVE DEVICE HYDRAULIC MOTOR`
22.126 2988372000 REGULATION HYDRAULIC MOTOR CONTROL UNIT`
22.126 2988373000 REGULATION HYDRAULIC MOTOR CONTROL UNIT`
22.126 2988506000 REGULATION HYDRAULIC MOTOR`
22.130 2989695000 GEAR MOTOR FAN`
22.220 2939514002 HYDRAULIC FILTER`
22.300 2989883000 PRESS.ACCUMULATOR EMERGENCY-STEERIN`
22.420 2988487000 VALVE BLOCK INSTALL.MATERIAL`
22.422 2988488000 VALVE BLOCK`
22.430 2812202000 DISTRIBUTOR PLATE PUMP INSTALL.MATERIAL`
23.010 2988380000 HYDRAULIC SYSTEM VALVES SOLENOID VALVE`
23.032 2811644001 PRESS.REL.VALVE`
23.032 2903785000 PRESS.REL.VALVE`
23.032 2989727000 PRESS.REL.VALVE`
23.060 2812166000 FEED. PRESS. VALVE`
23.091 2988215000 STEERING VALVE MOUNTING PARTS`
23.092 2716715000 STEERING VALVE`
23.110 2811655000 VALVE MAX. LOAD CONTROL`
23.192 2811653000 SWITCH-OVER VALVE`
23.211 2988119001 SHIFT VALVE MOUNTING PARTS`
23.212 2989878000 SHIFT VALVE`
23.265 2944932001 PRESSUR.SWITCH`
23.265 2988460000 PRESSUR.SWITCH OPERATORS CAB`
23.611 2772917000 CONTROL BLOCK MOUNTING PARTS`
24.072 2991441001 LIFT CYLINDER`
24.082 2991442001 TIP CYLINDER`
24.122 6559330000 STEERING CYLINDER`
24.122A 2991436000 STEERING CYLINDER`
24.320 4532290000 CYLINDER QUICK-HITCH`
26.082 2988234001 BRAKE VALVE`
27.010 2989858002 HEATING INSTALL.MATERIAL
27.010 2990949000 HEATING INSTALL.MATERIAL HP (OPTION)
27.011 2988891000 HEATING MOUNTING PARTS
TABLE OF CONTENTS
27.011 2988892000 HEATING MOUNTING PARTS (OPTION)
27.400 2988655001 AIR CONDITION INSTALL.MATERIAL`
27.400 2989843003 AIR CONDITION INSTALL.MATERIAL`
27.401 2988893001 AIR CONDITION MOUNTING PARTS (OPTION)
27.420 2988477000 LIQUEFIER INSTALL.MATERIAL`
27.450 2988483001 COMPRESSOR INSTALL.MATERIAL AIR CONDITION`
32.010 2991955000 ELECTRICAL SYSTEM BASIC MACHINE COMPLETE`
32.130 2991956000 ELECTRICAL SYSTEM FRONT CARRIAGE`
32.133 2991958000 CABLE HARNESS FRONT CARRIAGE`
32.140 2988716000 ELECTRICAL SYSTEM REAR CARRIAGE`
32.142 2987292000 CABLE HARNESS INSTALL.MATERIAL REAR CARRIAGE`
32.143 2987293000 CABLE HARNESS REAR CARRIAGE`
32.143 2987733000 CABLE HARNESS REAR CARRIAGE FAST GEAR`
32.152 2990013000 CENTRAL ELECTRONIC RELAY CIRCUIT BOA`
32.170 2987294000 BATTERY INSTALL.MATERIAL`
32.175 2990441000 MAIN SWITCH BATTERY INSTALL.MATERIAL (OPTION)
32.176 2941508000 MAIN SWITCH BATTERY (OPTION)
32.201 2984501002 ILLUMINATION FRONT MOUNTING PARTS LEFT-HAND`
32.201 2984502002 ILLUMINATION FRONT MOUNTING PARTS RIGHT-HAND`
32.211 2988715000 ILLUMINATION MOUNTING PARTS REAR`
32.212 2988713001 ILLUMINATION REAR RIGHT-HAND`
32.212 2988714001 ILLUMINATION REAR LEFT-HAND`
32.242 2990491000 LIC. PLATE LIGHT`
32.243 2990492000 CABLE HARNESS LIC. PLATE LIGHT`
32.273 2990471000 AIR CONDITION CABLE HARNESS`
32.405 2990002000 DASHBOARD`
32.405 2990008000 DASHBOARD`
32.452 2990076000 GEARSHIFT LEVER`
32.500 2988468000 ELECTRICAL SYSTEM OPERATORS CAB FAST GEAR`
32.500 2991957000 ELECTRICAL SYSTEM OPERATORS CAB`
32.500 2992649000 ELECTRICAL SYSTEM OPERATORS CAB
32.510 2991959000 CABLE HARNESS OPERATORS CAB`
32.512 2991960000 OPERATORS CAB CABLE HARNESS BASE`
32.514 2989999001 OPERATORS CAB CABLE HARNESS ROOF`
32.520 2988470001 HEADLIGHT OPERATORS CAB INSTALL.MATERIAL FRONT (OPTION)
32.520 2988648002 HEADLIGHT OPERATORS CAB INSTALL.MATERIAL (OPTION)
32.522 2990556000 HEADLIGHT (OPTION)
32.590 2989824000 RADIO INSTALL.MATERIAL LOUDSPEAKER`
32.592 2783610002 RADIO`
32.592 2988775000 RADIO`
32.750 2992620000 ELECTRICAL SYSTEM RIDECONTROL`
32.753 2992621000 CABLE HARNESS RIDECONTROL`
32.850 2988774001 BEACON LIGHT INSTALL.MATERIAL`
32.852 2940767000 BEACON LIGHT`
32.870 2988778000 SIGNAL INSTALL.MATERIAL SHIFTABLE (OPTION)
32.870 2989807000 SIGNAL INSTALL.MATERIAL PERMANENT (OPTION)
32.871 2988779000 SIGNAL CONTROL PANEL BACKUP SIGNAL (OPTION)
32.880 2990725000 ANTI-THEFT DECICE INSTALL:MATERIAL (OPTION)
32.882 2991164000 ANTI-THEFT DECICE ELECTRICAL SYSTEM (OPTION)
32.884 2991165000 ANTI-THEFT DECICE CABLE HARNESS (OPTION)
34.002 2991409000 OPERATORS CAB ASSEMBLY SET HEATING`
TABLE OF CONTENTS
34.002 2991410000 OPERATORS CAB ASSEMBLY SET AIR CONDITION`
34.002 2991411000 OPERATORS CAB ASSEMBLY SET HEIZUNG HP`
34.005 2991389000 CAB MODULE HEATING`
34.005 2991390001 CAB MODULE AIR CONDITION`
34.005 2991391001 CAB MODULE`
34.010 2987272000 CAB MODULE INSTALL.MATERIAL`
34.012 2991610000 CAB MODULE HEATING`
34.012 2991611001 CAB MODULE AIR CONDITION`
34.012 2991612001 CAB MODULE HEIZUNG HP`
34.021 2989698003 OPERATORS CAB MOUNTING PARTS
34.021 2990752002 OPERATORS CAB MOUNTING PARTS
34.130 2992650000 CONTROL COLUMN INSTALL.MATERIAL
34.220 2989830002 CAB DOOR
34.230 2989699000 GLAZING OPERATORS CAB
34.236 2990728000 SKYLIGHT WINDOW (OPTION)
34.282 2989832001 SIDE DOOR RIGHT-HAND
34.500 2988752000 OPERATORS SEAT INSTALL.MATERIAL MECHAN.SUSPENSION`
34.502 2988917000 OPERATORS SEAT`
34.506 2941646000 OPERATORS SEAT TOP`
34.507 2940934000 OPERATORS SEAT BOTTOM SECTION`
34.532 01 SAFETY BELT INSTALL (OPTION)
35.070 2946168000 LICENCE PL.BRACKET INSTALL.MATERIAL`
35.070 2988122001 LICENCE PL.BRACKET INSTALL.MATERIAL REAR`
35.070 2988124000 LICENCE PL.BRACKET INSTALL.MATERIAL FRONT`
36.020 2988604000 ENGINE HOOD INSTALL.MATERIAL`
36.022 2988605000 ENGINE HOOD`
36.560 2988603000 COVER ‘V’-BELT`
42.020 4554473000 EQUIPMENT`
42.020 4554474000 EQUIPMENT`
42.050 2902717000 PROTECTOR`
60.600 2992623000 MAST MONOBOOM INSTALL.MATERIAL`
60.601 4554754000 MONOBOOM ASSEMBLY PARTS`
60.601 4554757000 MONOBOOM ASSEMBLY PARTS`
60.602 4554822000 MONOBOOM`
64.190 2991735000 BUCKET CUTTING EDGE 800L 2050MM`
64.190 2991744000 BUCKET CUTTING EDGE 900L 2050MM`
64.200 2991730000 LOADING BUCKET INSTALL.MATERIAL 800L 2050MM`
64.200 2991733000 LOADING BUCKET INSTALL.MATERIAL 800L 2050MM`
64.200 2991741000 LOADING BUCKET INSTALL.MATERIAL 900L 2050MM`
64.200 2991745000 LOADING BUCKET INSTALL.MATERIAL 900L 2050MM`
64.200 2991765000 LOADING BUCKET INSTALL.MATERIAL 1100L 2100M`
64.201 2991833000 BUCKET MOUNTING PARTS 900L 2050MM`
64.202 2991731000 LOADING BUCKET INSTALL.MATERIAL 800L 2050MM`
64.202 2991740000 LOADING BUCKET 800L 2050MM`
64.202 2991743000 LOADING BUCKET 900L 2050MM`
64.202 2991746000 LOADING BUCKET 900L 2050MM`
64.500 2991775000 BLADE INSTALL.MATERIAL 2050MM`
64.600 2991734000 BUCKET MOUNTING PARTS 800L 2050MM`
64.600 2991742000 LOADING BUCKET`
70.100 4554317000 LOAD HOOK`
70.300 2812457000 FORK CARRIAGE PROTECTOR`
TABLE OF CONTENTS
70.320 2989598000 FORKS SOLID 100X45X120`
70.320 2991916000 FORKS SOLID 100X45X120`
70.325 2991681000 HINGED FORK 1450 MM`
70.325 2991685001 HINGED FORK`
70.325A 2991685001 HINGED FORK`
71.500 4554788000 QUICK-HITCH INSTALL.MATERIAL`
76.200 2991933000 PIPE-BREAK PROTEC. INSTALL.MATERIAL
76.200A 2991933000 PIPE-BREAK PROTEC. INSTALL.MATERIAL
91.000 4554081000 PLATES COMPLETE
92.010 2987278000 TOOL SET`
92.040 2991678000 TOOLBOX INSTALL.MATERIAL`
92.042 2991679000 TOOLBOX`
95.015 2432618001 LUBE OIL FILTER`
95.020 2984890001 FILTER CARTRIDGE`
95.044 2987838001 NARROW V-BELT`
95.046 2192711001 ENGINE MOUNTING`
95.046 2193648001 ENGINE MOUNTING`
95.048 2984876001 CONTROL UNIT`
95.048 2987918001 CABLE HARNESS`
95.051 2432648001 OIL PRESS.SWITCH`
95.051 2432649001 TEMP.TRANSMITTER`
VIDEO PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the SAME manual used by the dealers to troubleshoot any faults in your vehicle. This can be yours in 2 minutes after the payment is made.
- Contact us at [email protected] should you have any queries before your purchase or that you need any other service / repair / parts operators manual.
S.V
