Baoli Forklift CPQ CPC CPQD CPCD 20-30 H W X Parts Manual – PDF DOWNLOAD

Description

Baoli Forklift CPQ CPC CPQD CPCD 20-30 H W X Parts Manual – PDF DOWNLOAD

FILE DETAILS:

Baoli Forklift CPQ CPC CPQD CPCD 20-30 H W X Parts Manual – PDF DOWNLOAD

Language : English_Chinese
Pages : 114
Downloadable : Yes
File Type : PDF

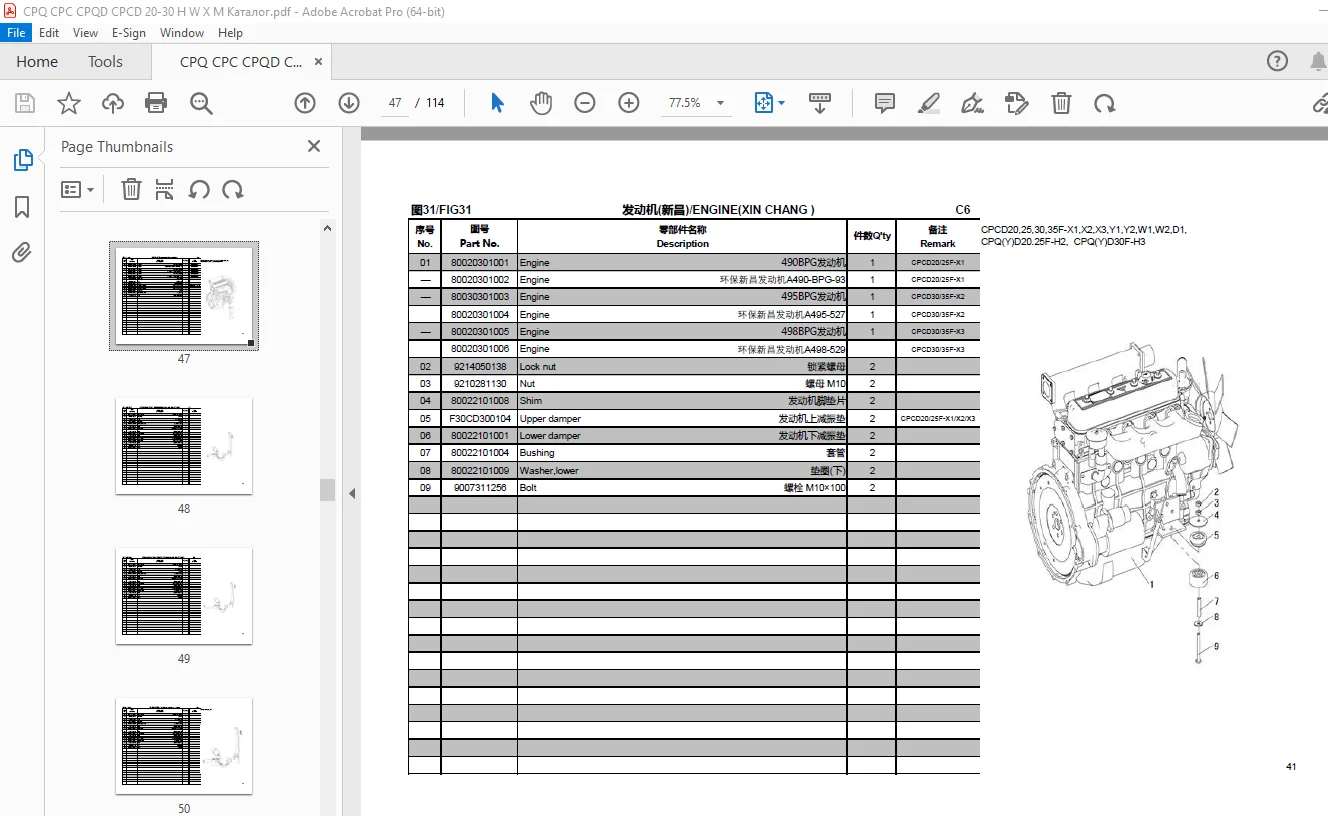

IMAGES PREVIEW OF THE MANUAL:

TABLE OF CONTENTS:

Baoli Forklift CPQ CPC CPQD CPCD 20-30 H W X Parts Manual – PDF DOWNLOAD

LIFT CYLINDER(NORMAL MAST)
传动装置安装(变速箱)
DRIVE UNIT MOUNT(TRANSMISSION)
传动装置安装(盖和微动阀)
DRIVE UNIT MOUNT(COVER & INCHING VALVE)
起升油缸(基本型)（3.5t)
LIFT CYLINDER(NORMAL MAST)
DRIVE UNIT MOUNT(TRANSMISSION)
TILT CYLINDER
传动装置安装(液力式)
传动装置安装(变速箱)
B 传动系统/DRIVE SYSTEM
DRIVE UNIT MOUNT(COVER & INCHING VALVE)
零部件名称DESCRIPTION
A 门架系统/MAST SYSTEM
FORK(NORMAL)
FORK ASSY(NORMAL)
MAST(NORMAL)
货叉总成(基本型)
MAST PIPE-LINE SYSTEM(ATTACHMENT)
货叉总成（基本型）
FORK ASSY(NORMAL)
货叉架（基本型）
MAST PIPE-LINE SYSTEM
门架(基本型)
门架管路系统
门架属具管路系统
起升油缸(基本型)(2-3t)
倾斜油缸
货叉(基本型)
LIFT BRACKET(NORMAL)
LIFT CYLINDER(NORMAL MAST)
LIFT CYLINDER(NORMAL MAST)
起升油缸(基本型)(2-3t)
起升油缸(基本型)（3.5t)
CHARGING PUMP(TOR-CON TYPE)
传动装置安装(变速箱)
DRIVE UNIT MOUNT(TOR-CON TYPE)
DRIVE UNIT MOUNT(TRANSMISSION)
传动装置安装(盖和微动阀)
供油泵(液力式)
液力离合器(液力式)
HYDRAULIC CLUTCH(TOR-CON TYPE)

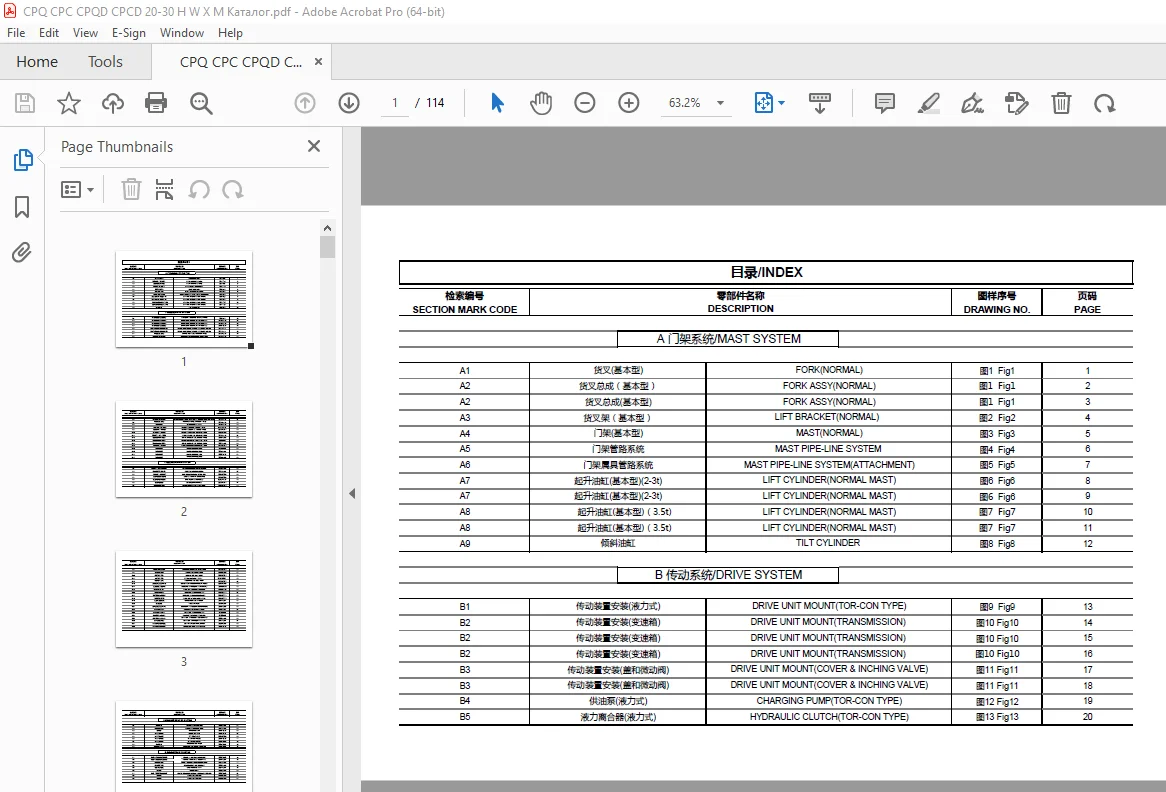

目录/INDEX
检索编号SECTION MARK CODE
图样序号DRAWING NO.
DRIVE WHEEL(3-3.5t,DOUBLE TYRE)
轮式制动器
WHEEL BRAKE(2,2.5t)
驱动桥(2-2.5t 单胎)
DRIVE AXLE(2-2.5t,SINGLE TYRE)
驱动桥(3-3.5t单胎)
DRIVE AXLE( 3-3.5t, SINGLE TYRE)
DRIVE AXLE (2-2.5t, DOUBLE TYRE)
驱动桥( 3-3.5t 双胎)
驱动轮(2-2.5t 双胎)
収动机(三菱汽油机)
ENGINE(MITSUBUSHI GASOLINE)
収动机(尼桑汽油机)
ENGINE（NISSAN GASOLINE)
収动机(洋马柴油机)
ENGINE(YANMAR DIESEL)
ENGINE(MITSUBISHI S4S DIESEL)
収动机(大柴柴油机)
ENGINE(DACHAI DIESEL)
収动机(新昌)
ENGINE(XIN CHANG )
三菱S4S进气系统
MITSUBISHI S4S AIR INLET ASSY
C 动力系统/POWER SYSTEM
収动机(三菱S4S柴油机)
轮式制动器
电液控制阀(液力式)
ELECTRO-HYDRAULIC CONTROL VALVE(TOR-CON TYPE)
驱动轮(3-3.5t 单胎)
轮式制动器
轮式制动器
WHEEL BRAKE(3,3.5t)
INCHING VALVE(TOR-CON TYPE)
DRIVE WHEEL(3-3.5t,SINGLE TYRE)
DRIVE WHEEL(2-2.5t,DOUBLE TYRE)
DIFFERENTIAL ASSY
驱动轮(2-2.5t 单胎)
DRIVE WHEEL(2-2.5t,SINGLE TYRE)
驱动桥(2-2.5t双胎)
DRIVE AXLE(3-3.5t, DOUBLE TYRE)
微动阀(液力式)
差速器总成
零部件名称DESCRIPTION
驱动轮(3-3.5t双胎)
WHEEL BRAKE(3,3.5t)
WHEEL BRAKE(2,2.5t)
检索编号SECTION MARK CODE
MITSUBISHI4G64 AIR INLET ASSY
洋马进气系统
YANMAR AIR INLET ASSY
尼桑进气系统
NISSAN AIR INLET ASSY
大柴进气系统
DACHAI AIR INLET ASSY
新昌进气系统
XINCHANG AIR INLET ASSY
冷却系统(三菱4G64)
COOLING SYSTEM(MITSUBISHI 4G64)
冷却系统(三菱S4S)
COOLING SYSTEM(MITSUBISHI S4S)
冷却系统(洋马）
COOLING SYSTEM（YANMAR )
冷却系统(尼桑)
COOLING SYSTEM(NISSAN)
冷却系统(大柴498)
COOLING SYSTEM(DACHAI 498)
冷却系统(新昌)
COOLING SYSTEM(XINCHANG)
排气系统（尼桑）
EXHAUST SYSTEM(NISSAN)
汽油机燃油系统
GASOLINE FUEL SYSTEM
燃油系统
FUEL SYSTEM
EXHAUST SYSTEM(DACHAI 498)
排气系统(新昌)
EXHAUST SYSTEM(XINCHANG)
排气系统(三菱S4S)
EXHAUST SYSTEM(MITSUBISHI S4S)
排气系统(三菱4G64)
EXHAUST SYSTEM(MITSUBISHI 4G64)
排气系统(大柴498)
左上排气消音器总成
零部件名称DESCRIPTION
排气系统(洋马)
EXHAUST SYSTEM(YANMAR)
右上排气消音器总成
RIGHT MUFFLER ASSY,UPPER
LEFT MUFFLER ASSY,UPPER
检索编号SECTION MARK CODE
图样序号DRAWING NO.
3-3.5T转向桥
STEERING AXLE
STEERING AXLE
OVERHEAD GUARD
护顶架
OVERHEAD GUARD
STEERING CYLINDER
HOOD LOCK
2-2.5T转向桥
FRAME－R.H.PEDAL MOUNTING
ENGINE HOOD ASSY
车架—左装饰踏板安装图
车架—右装饰踏板安装图
STEERING COLUMN ASSY
E 车架系统/FRAME SYSTEM
前后地板总成
机罩锁
护顶架
车架、平衡重及水箱盖板
FRAME,COUNTER WEIGHT & RADIATOR COVER
収动机罩总成
FRONT & REAR FLOOR BOARD ASSY
FRAME－L.H.PEDAL MOUNTING
3-3.5T转向轮
STEERING WHEEL
转向油缸（改）
STEERING CYLINDER（modified)
2-2.5T转向轮
STEERING WHEEL
转向油缸
转向操纵
STEERING OPERATION
转向器
STEERING UNIT
转向管柱总成
D 转向系统/STEERING SYSTEM
零部件名称DESCRIPTION
COVERING,METER BRACKET
仪表架覆盖件
检索编号SECTION MARK CODE
图样序号DRAWING NO.
驻车制动
PARKING BRAKE
MASTER CYLINDER
脚操纵总成
BRAKE CONTROL UNIT
F 操纵系统/OPERATION SYSTEM
VALVE CONTROL LINKAGE(THREE-THROW)
ELECTRIC SYSTEM
ELECTRIC SYSTEM
操纵杆总成(四片)
CENTRAL CONTROL BOX
中央控制盒
电气系统
制动钢管
BRAKE PIPE
液压系统
HYDRAULIC SYSTEM
G 液压系统/HYDRAULIC SYSTEM
液压油箱
OIL TANK
VALVE CONTROL LINKAGE(FOUR-THROW)
解刹机构装配
电气系统
H 电气系统/ELECTRIC SYSTEM
操纵杆总成(三片)
INCHING DEVICE ASSY
地板及加速器组装
FLOOR & ACCELERATOR MOUNTING
操纵杆总成(二片)
VALVE CONTROL LINKAGE(TWO-THROW)
RELEASE BRAKING OPERATION
微动机构总成
零部件名称DESCRIPTION
制动总泵
检索编号SECTION MARK CODE
图样序号DRAWING NO.
叉车型号
汽油发动机
CPCD20,25,30F-X1
三菱4G64-31ZG
CPCD30,35F-X2
尼桑K21
CPCD30,35F-X3
尼桑k25
CPCD25,30,35F-D1
CPCD20,25,30F-W1
CPCD25,30,35F-W2
CPCD20,25F-Y1
CPCD30,35F-Y2
CPCD20,25,30-M
汽油机80电瓶安装总成
BATTERY 80 MOUNTING ASSY,GASOLINE
柴油収动机电气原理图(二)
汽油収动机电气原理图
三菱S4S
新昌BPG498
WIRING DIAGRAM(DIDEL ENGINE/Ⅱ)
WIRING DIAGRAM(GASOLINE ENGINE)
