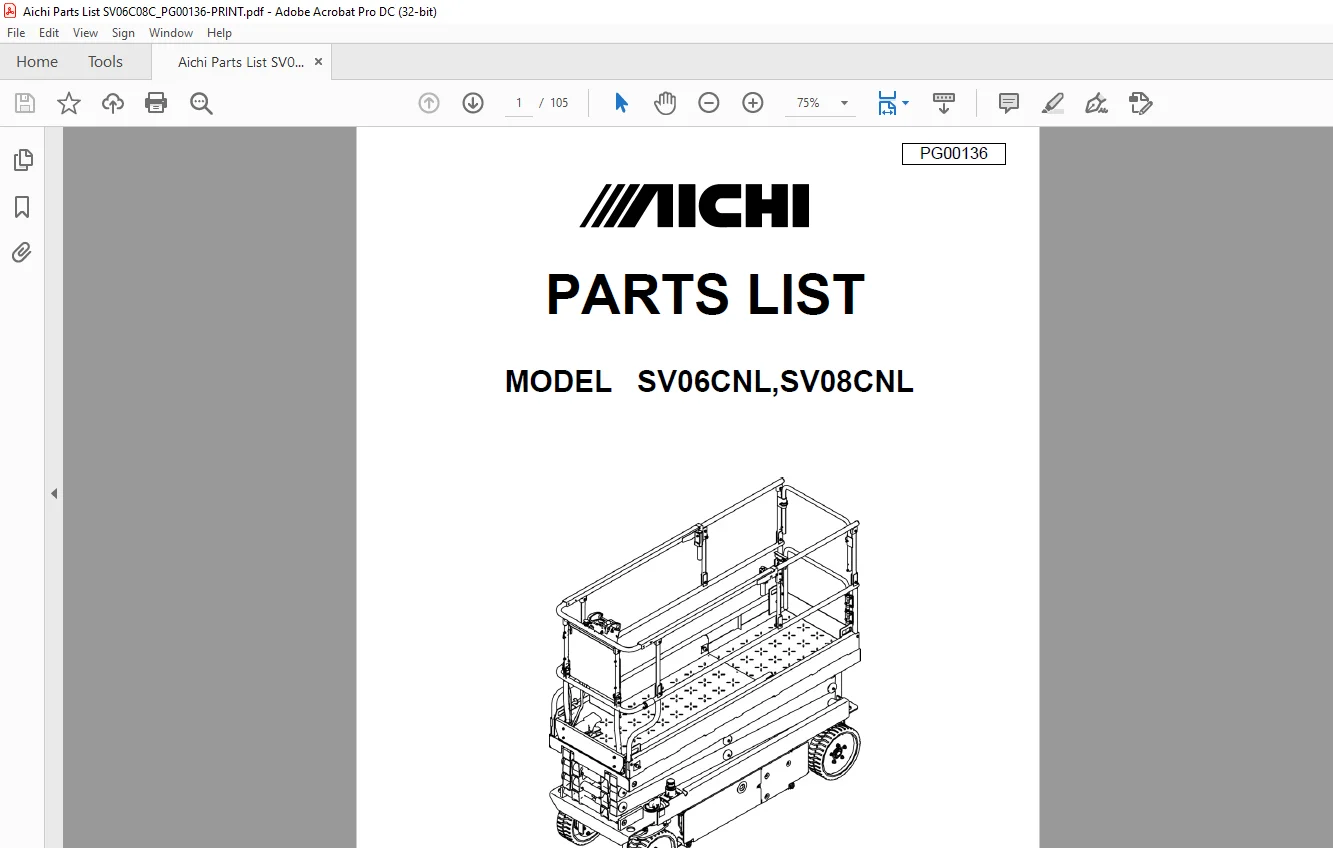

Aichi SV06CNL,SV08CNL PARTS LIST MANUAL PG00136 – PDF DOWNLOAD
FOREWORD:
This parts list is compiled in the following manner.
The drawing Nos. and the group Nos. are not always consecutive numbers.
When ordering parts, the machine model and serial No. for which the parts are used must
be stated in an order sheet in addition to the parts Nos. and quantity you required.
TABLE OF CONTENTS:
Aichi SV06CNL,SV08CNL PARTS LIST MANUAL PG00136 – PDF DOWNLOAD

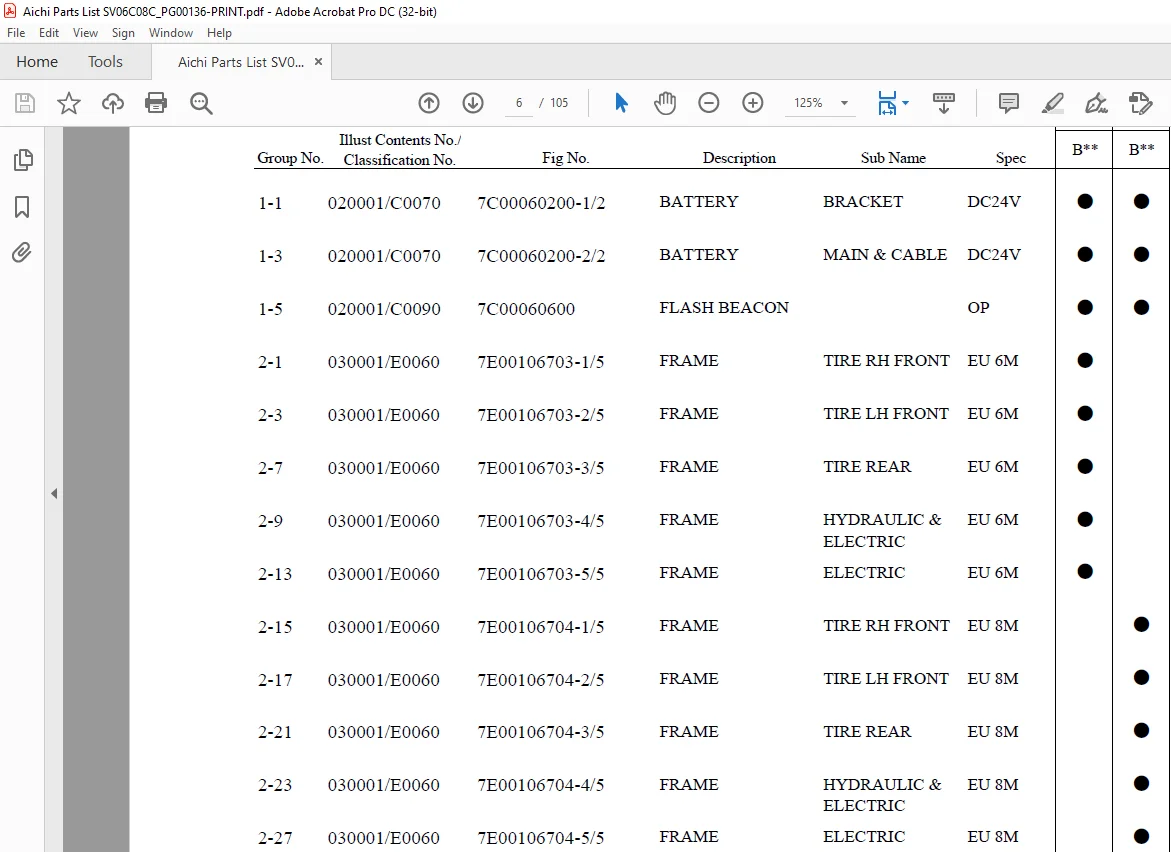

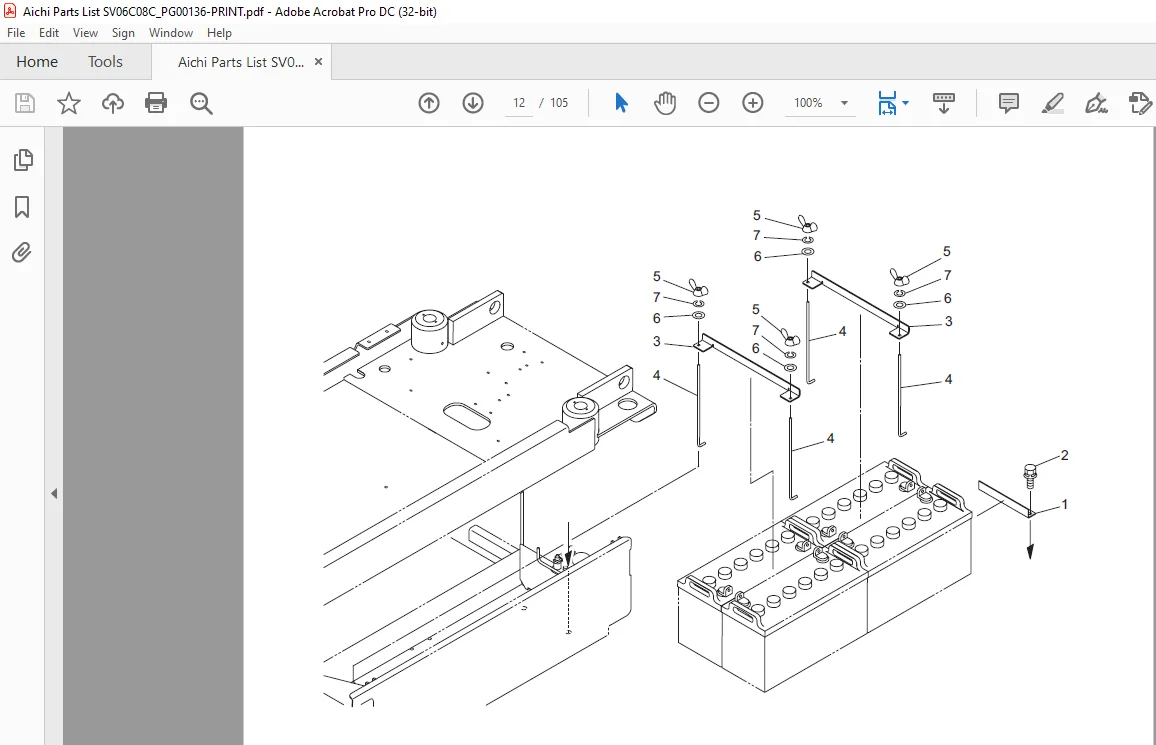

1-1 020001/C0070 7C00060200-1/2 BATTERY BRACKET DC24V
1-3 020001/C0070 7C00060200-2/2 BATTERY MAIN & CABLE DC24V
1-5 020001/C0090 7C00060600 FLASH BEACON OP
2-1 030001/E0060 7E00106703-1/5 FRAME TIRE RH FRONT EU 6M
2-3 030001/E0060 7E00106703-2/5 FRAME TIRE LH FRONT EU 6M
2-7 030001/E0060 7E00106703-3/5 FRAME TIRE REAR EU 6M
2-9 030001/E0060 7E00106703-4/5 FRAME HYDRAULIC &
ELECTRIC
EU 6M
2-13 030001/E0060 7E00106703-5/5 FRAME ELECTRIC EU 6M
2-15 030001/E0060 7E00106704-1/5 FRAME TIRE RH FRONT EU 8M
2-17 030001/E0060 7E00106704-2/5 FRAME TIRE LH FRONT EU 8M
2-21 030001/E0060 7E00106704-3/5 FRAME TIRE REAR EU 8M
2-23 030001/E0060 7E00106704-4/5 FRAME HYDRAULIC &
ELECTRIC
EU 8M
2-27 030001/E0060 7E00106704-5/5 FRAME ELECTRIC EU 8M
2-29 030001/E0070 7E00107800-1/2 POTHOLE
PROTECTOR
EU
2-31 030001/E0070 7E00107800-2/2 POTHOLE
PROTECTOR
EU
3-1 050001/J4010 7J40000300 STEERING EU JAPAN
4-1 060001/K0070 7K00020300-1/5 ELEVATOR OUTER & INNER
ARM 3RD
EU JAPAN
6M
4-3 060001/K0070 7K00020300-2/5 ELEVATOR OUTER & INNER
ARM 2ND
EU JAPAN
6M
4-5 060001/K0070 7K00020300-3/5 ELEVATOR OUTER ARM 1ST EU JAPAN
6M
4-7 060001/K0070 7K00020300-4/5 ELEVATOR INNER ARM 1ST EU JAPAN
6M
4-9 060001/K0070 7K00020300-5/5 ELEVATOR HYDRAULIC &
ELECTRIC
EU JAPAN
6M
4-11 060001/K0070 7K00020301-1/6 ELEVATOR OUTER & INNER
ARM 4TH
EU JAPAN
8M
4-13 060001/K0070 7K00020301-2/6 ELEVATOR OUTER & INNERARM 3RD
EU JAPAN
8M
4-15 060001/K0070 7K00020301-3/6 ELEVATOR OUTER & INNER
ARM 2ND
EU JAPAN
8M
Applied Spec
SV06C SV08C
Group No.
Illust Contents No./
Classification No. Fig No. Description Sub Name Spec B** B**
Applied Spec
4-17 060001/K0070 7K00020301-4/6 ELEVATOR OUTER ARM 1ST EU JAPAN
8M
4-19 060001/K0070 7K00020301-5/6 ELEVATOR INNER ARM 1ST EU JAPAN
8M
4-21 060001/K0070 7K00020301-6/6 ELEVATOR HYDRAULIC &
ELECTRIC
EU JAPAN
8M
4-23 060001/L1040 7L10034700(02) DOOR EU
4-25 060001/L1050 7L10034500(04)-1/4 PLATFORM BASE EU
4-27 060001/L1050 7L10034500(04)-2/4 PLATFORM HANDRAIL
(BASE)
EU
4-29 060001/L1050 7L10034500(04)-3/4 PLATFORM HANDRAIL
(SLIDE)
EU
4-31 060001/L1050 7L10034500(04)-4/4 PLATFORM SLIDE EU
4-33 060001/N5010 7N50017000 LOWER CONTROL
4-35 060001/29020 5N50111200C CONTROL BOX
(LOWER)
4-37 060001/N5020 7N50017102 UPPER CONTROL EU
4-39 060001/N5020 7N50017103 UPPER CONTROL EU
4-41 060001/29030 5N50111302C CONTROL BOX
(UPPER)
4-43 060001/29030 5N50111303C CONTROL BOX
(UPPER)
5-1 080001/T0020 7T00014901 LOAD SENSING
5-3 080001/W2020 7W20002301 ANGLE SENSOR EU
6-1 100001/Y6020 7Y60061000 DECALS EU 6M
6-3 100001/Y6020 7Y60061001 DECALS EU 8M
C0070 C0090
BATTERY FLASH BEACON
E0060 E0070
FRAME POTHOLE PROTECTOR
ILLUSTRATIONS INDEX
ILLUSTRATIONS INDEX
