Aichi SR18A SR18AJ SR21A SR21AJ PARTS LIST MANUAL PA00155E – PDF DOWNLOAD

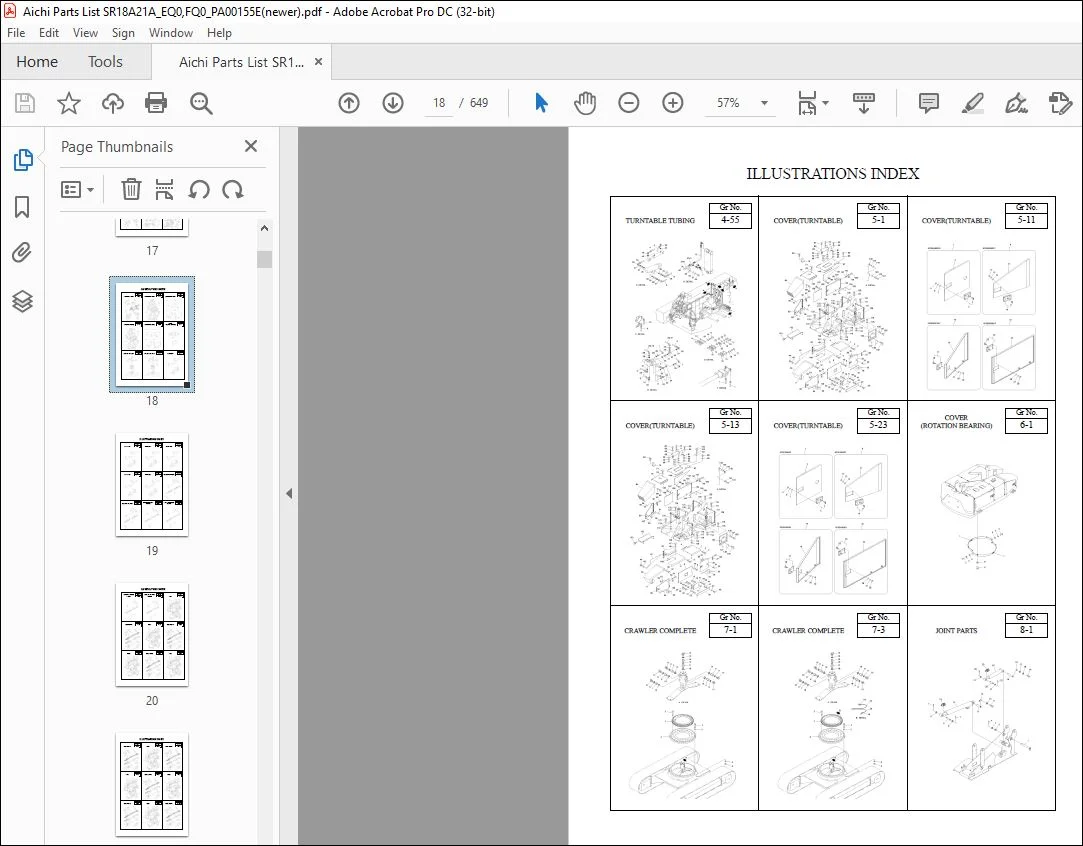

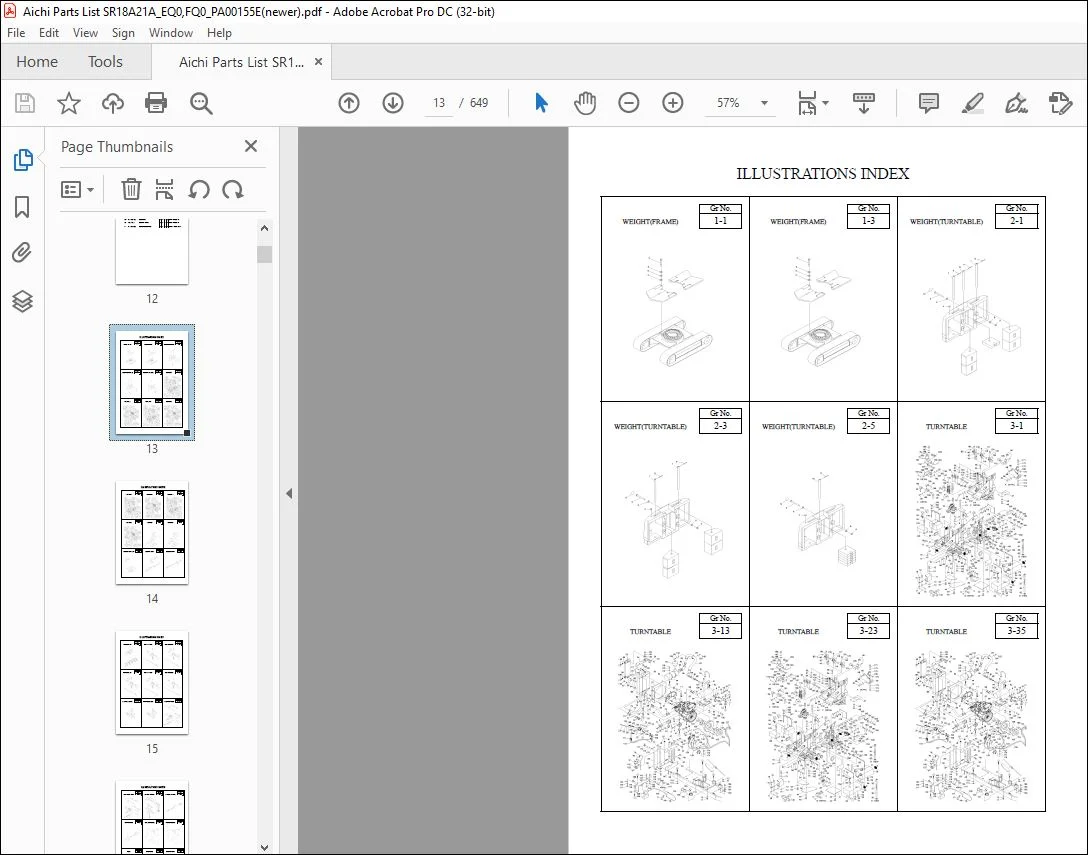

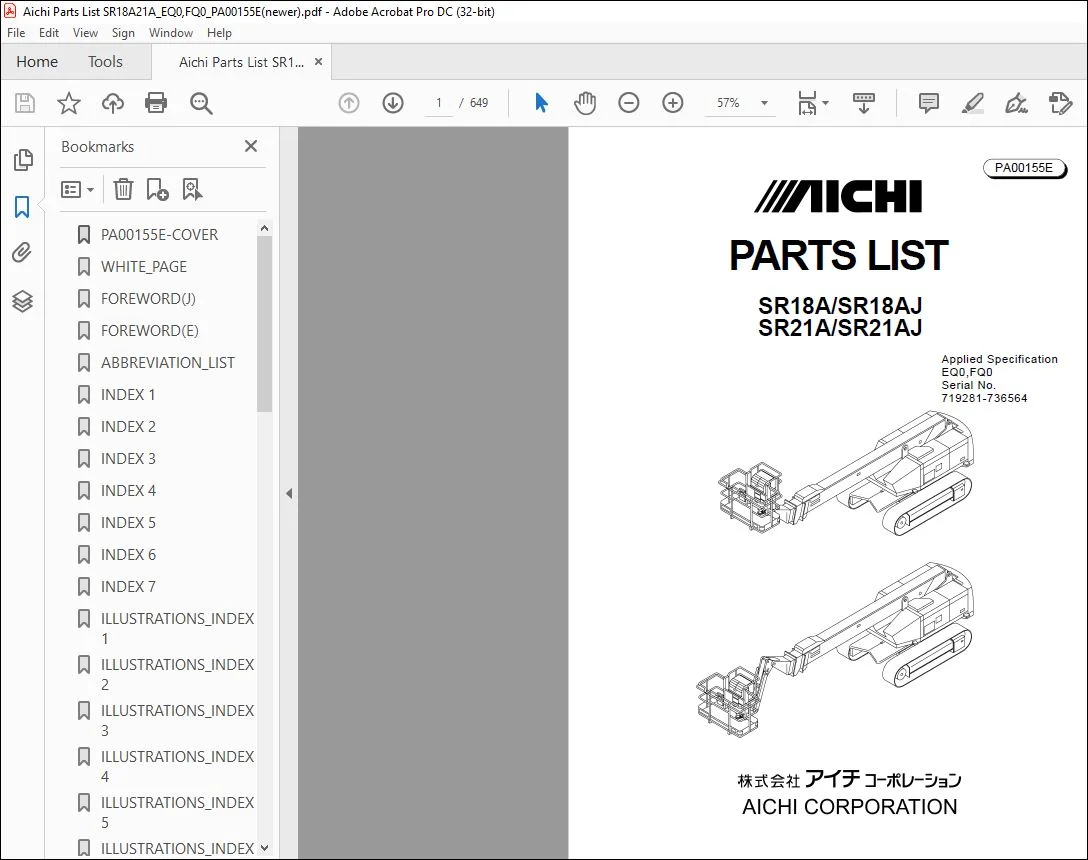

IMAGES PREVIEW OF THE MANUAL:
DESCRIPTION:
Aichi SR18A SR18AJ SR21A SR21AJ PARTS LIST MANUAL PA00155E – PDF DOWNLOAD
FOREWORD:
This parts list is compiled in the following manner.
The drawing Nos. and the group Nos. are not always consecutive numbers.
When ordering parts, the machine model and serial No. for which the parts are used must be stated in an order
sheet in addition to the parts Nos. and quantity you required.
TABLE OF CONTENTS:
Aichi SR18A SR18AJ SR21A SR21AJ PARTS LIST MANUAL PA00155E – PDF DOWNLOAD
1 1 7E90004200(01) WEIGHT(FRAME)
1 3 7E90006300(01) WEIGHT(FRAME)
2 1 7F90001400(01) WEIGHT(TURNTABLE)
2 3 7F90002100(01) WEIGHT(TURNTABLE)
2 5 7F90002200(01) WEIGHT(TURNTABLE)
3 1 7F00016401(01) 1/2 TURNTABLE
3 13 7F00016401(01) 2/2 TURNTABLE
3 23 7F00016401(02) 1/2 TURNTABLE S/No.721243 AND UP
3 35 7F00016401(02) 2/2 TURNTABLE S/No.721243 AND UP
3 47 7F00016401(05) 1/2 TURNTABLE S/No.734909 AND UP
3 59 7F00016401(05) 2/2 TURNTABLE S/No.734909 AND UP
3 71 7F00016401(05) 1/2 TURNTABLE S/No.735985 AND UP
3 83 7F00016401(05) 2/2 TURNTABLE S/No.735985 AND UP
3 95 3290092500C RELAY BOX
3 97 3290092501 RELAY BOX S/No.734909 AND UP
3 99 3020005800A SOLENOID VALVE UNIT
3 101 30206213B SOLENOID VALVE
3 103 30206433A SOLENOID VALVE
3 105 3020006100F CONTROL VALVE
3 107 G305020378 BODY ASSEMBLY
3 109 G305020295 BODY ASSEMBLY
3 111 G305020379 BODY ASSEMBLY
3 113 G305020297 BODY ASSEMBLY
3 115 G305020380 BODY ASSEMBLY
3 117 G305020381 PL COVER ASSEMBLY
Applied Specification
SR21A SR18A
Group No. Fig No. Description FQ0 EQ0 FQ0 EQ0 Remarks
Applied Specification
SR21A SR18A
3 119 G305020382 PT COVER ASSEMBLY
3 121 3020031200 COMBINATION VALVE
3 123 3020031200A COMBINATION VALVE S/No.727165 AND UP
3 125 3700000020A ROTATION GEARBOX
3 127 30206428 PILOT CHECK VALVE
3 129 30206215B SOLENOID VALVE
3 131 5F00086300B ANGLE SENSOR(RH)
3 133 5F00086300D ANGLE SENSOR(RH) S/No.734909 AND UP
3 135 3050000025 FILTER
3 137 3020000026B CHECK VALVE S/No.734909 AND UP
3 139 3020043200 SOLENOID VALVE S/No.734909 AND UP
3 141 3000000063 POWER UNIT S/No.734909 AND UP
4 1 7S70003001(01) 1/3 TURNTABLE TUBING
4 9 7S70003001(01) 2/3 TURNTABLE TUBING
4 15 7S70003001(01) 3/3 TURNTABLE TUBING
4 19 7S70003001(02) 1/3 TURNTABLE TUBING S/No.721243 AND UP
4 27 7S70003001(02) 2/3 TURNTABLE TUBING S/No.721243 AND UP
4 35 7S70003001(02) 3/3 TURNTABLE TUBING S/No.721243 AND UP
4 39 7S70003001(06) 1/3 TURNTABLE TUBING S/No.734909 AND UP
4 47 7S70003001(06) 2/3 TURNTABLE TUBING S/No.734909 AND UP
4 55 7S70003001(06) 3/3 TURNTABLE TUBING S/No.734909 AND UP
5 1 7G10010303 1/2 COVER(TURNTABLE)
5 11 7G10010303 2/2 COVER(TURNTABLE)
5 13 7G10010303(03) 1/2 COVER(TURNTABLE) S/No. 734909 AND UP
5 23 7G10010303(03) 2/2 COVER(TURNTABLE) S/No. 734909 AND UP
Group No. Fig No. Description FQ0 EQ0 FQ0 EQ0 Remarks
Applied Specification
SR21A SR18A
6 1 7G10002200 COVER(ROTATION BEARING)
7 1 7E00088500 CRAWLER COMPLETE
7 3 7E00088500(01) CRAWLER COMPLETE S/No.725297 AND UP
8 1 7Y00000400(04) JOINT PARTS
8 3 7Y00000400(04) JOINT PARTS S/No.726042 AND UP
8 5 7Y00000400(06) JOINT PARTS S/No.735985 AND UP
8 7 7Y00000300(04) JOINT PARTS
8 9 7Y00000300(04) JOINT PARTS S/No.725976 AND UP
8 11 7Y00000300(06) JOINT PARTS S/No.734909 AND UP
8 13 3030034300A ELEVATION CYLINDER
8 15 3030034300B ELEVATION CYLINDER S/No.734909 AND UP
8 17 3030006200 LEVELING CYLINDER(LOWER)
8 19 3030006200A LEVELING CYLINDER(LOWER) S/No.726042 AND UP
8 21 3030005300A LEVELING CYLINDER(LOWER)
8 23 3030005300B LEVELING CYLINDER(LOWER) S/No.725976 AND UP
9 1 7K00006808(08) 1/2 BOOM
9 11 7K00006808(08) 2/2 BOOM TUBING
9 15 7K00006808(08) 1/2 BOOM S/No.726733 AND UP
9 25 7K00006808(08) 2/2 BOOM TUBING S/No.726733 AND UP
9 29 7K00006808(09) 1/2 BOOM S/No.735985 AND UP
9 39 7K00006808(09) 2/2 BOOM TUBING S/No.735985 AND UP
9 43 7K00006807(06) 1/2 BOOM
9 53 7K00006807(06) 2/2 BOOM TUBING
9 57 7K00006807(07) 1/2 BOOM S/No.734909 AND UP
9 67 7K00006807(07) 2/2 BOOM TUBING S/No.734909 AND UP
Group No. Fig No. Description FQ0 EQ0 FQ0 EQ0 Remarks
Applied Specification
SR21A SR18A
9 71 7K00007004(08) 1/2 BOOM
9 81 7K00007004(08) 2/2 BOOM TUBING
9 85 7K00007004(08) 1/2 BOOM S/No.726042 AND UP
9 95 7K00007004(08) 2/2 BOOM TUBING S/No.726042 AND UP
9 99 7K00007003(06) 1/2 BOOM
9 109 7K00007003(06) 2/2 BOOM TUBING
9 113 7K00007003(06) 1/2 BOOM S/No.725976 AND UP
9 123 7K00007003(06) 2/2 BOOM TUBING S/No.725976 AND UP
9 127 7K00007003(06) 1/2 BOOM S/No.736320 AND UP
9 137 7K00007003(06) 2/2 BOOM TUBING S/No.736320 AND UP
9 141 5K00482101 BOOM LENGTH SENSOR
9 143 3030014100 EXTENSION CYLINDER
9 145 3030014100A EXTENSION CYLINDER S/No.734909 AND UP
9 147 3030014300 EXTENSION CYLINDER
9 149 3030014200 EXTENSION CYLINDER
9 151 3030014200A EXTENSION CYLINDER S/No.736320 AND UP
9 153 3030002300 LEVELING CYLINDER(UPPER)
9 155 3030002300A LEVELING CYLINDER(UPPER) S/No.726042 AND UP
9 157 3030005200 LEVELING CYLINDER(UPPER)
9 159 3030005200A LEVELING CYLINDER(UPPER) S/No.725976 AND UP
10 1 7K00008000 BOOM SWEEPER
10 3 7K00008000(01) BOOM SWEEPER S/No.725771 AND UP
11 1 7K00007201(03) FLY JIB
11 5 3030001600 FLY JIB CYLINDER
11 7 3020002100 RELIEF VALVE(FLY JIB CYLINDER)
Group No. Fig No. Description FQ0 EQ0 FQ0 EQ0 Remarks
Applied Specification
SR21A SR18A
12 1 7L10016600(07) BASKET BASE
12 7 7L10016600(08) BASKET BASE S/No.735985 AND UP
12 13 7L10016500(09) BASKET BASE
12 19 7L10016500(11) BASKET BASE S/No.734909 AND UP
12 25 4070000285F ROTARY ACTUATOR ASSEMBLY
12 27 4070000285G ROTARY ACTUATOR ASSEMBLY S/No.735985 AND UP
12 29 4070000284F ROTARY ACTUATOR ASSEMBLY
12 31 4070000284G ROTARY ACTUATOR ASSEMBLY S/No.734909 AND UP
12 33 3020015200D VALVE UNIT
12 35 3020015300D VALVE UNIT
13 1 7L10016202(01) BASKET
13 3 7L10016202(02) BASKET S/No.734909 AND UP
13 5 32004017C FOOT SWITCH
14 1 7N50004703(01) CONTROL UPPER
14 3 3290052408 CONTROL BOX(UPPER)
14 7 7N50004703(01) CONTROL UPPER S/No.735985 AND UP
14 9 3290052408B CONTROL BOX(UPPER) S/No.735985 AND UP
14 13 7N50004701(01) CONTROL UPPER
14 15 3290052409 CONTROL BOX(UPPER)
14 19 7N50004701(01) CONTROL UPPER S/No.734909 AND UP
14 21 3290052409B CONTROL BOX(UPPER) S/No.734909 AND UP
14 25 7N50004705(01) CONTROL UPPER
14 27 3290052410 CONTROL BOX(UPPER)
14 31 7N50004705(01) CONTROL UPPER S/No.736320 AND UP
14 33 3290052410B CONTROL BOX(UPPER) S/No.736320 AND UP
Group No. Fig No. Description FQ0 EQ0 FQ0 EQ0 Remarks
Applied Specification
SR21A SR18A
15 1 7N50019300 CONTROL LOWER
15 3 3290094001A CONTROL BOX(LOWER)
15 7 7N50019300 CONTROL LOWER S/No.735985 AND UP
15 9 3290094001C CONTROL BOX(LOWER) S/No.735985 AND UP
15 13 7N50019301 CONTROL LOWER
15 15 3290094002A CONTROL BOX(LOWER)
15 19 7N50019301 CONTROL LOWER S/No.734909 AND UP
15 21 3290094002C CONTROL BOX(LOWER) S/No.734909 AND UP
15 25 7N50019302 CONTROL LOWER
15 27 3290094003A CONTROL BOX(LOWER)
15 31 7N50019302 CONTROL LOWER S/No.736320 AND UP
15 33 3290094003D CONTROL BOX(LOWER) S/No.736320 AND UP
16 1 7T00006300(08) CPU BOX
16 3 7T00005900(06) CPU BOX
16 5 7T00006500(07) CPU BOX
16 7 7T00006100(06) CPU BOX
17 1 7Y60064300 DECALS
17 7 7Y60064301 DECALS
17 13 7Y60064302 DECALS
17 19 7Y60064303 DECALS
18 1 7T00004900(04) BOOM WIRE ROPE SENSOR
19 1 7R60001601 PRESSURE GAUGE S/No.727165 AND DOWN
19 3 7R60001600(03) PRESSURE GAUGE S/No.734909 AND UP
20 1 7N30000100(01) PLATFORM LEVEL ADJUST VALVE
20 3 30202727B SOLENOID VALVE
Group No. Fig No. Description FQ0 EQ0 FQ0 EQ0 Remarks
Applied Specification
SR21A SR18A
20 5 3020013900 DOUBLE PILOT CHECK VALVE
21 1 7C00021500(05) SENSOR
21 3 7C00021500(07) SENSOR S/No.734909 AND UP
21 5 5F00086200B ANGLE SENSOR(LH)
21 7 5F00086200D ANGLE SENSOR(LH) S/No.734909 AND UP
21 9 5K00482200A BOOM LENGTH SENSOR
22 1 7C00009500(04) GENERATOR S/No.727165 AND DOWN
22 5 7C00083201(01) GENERATOR S/No.734909 AND UP
22 9 3020043500A SOLENOID VALVE S/No.734909 AND UP
23 1 7C10026800(02) BATTERY DISCONNECT S/No.727165 AND
