Aichi SR-182ISR602 PARTS LIST MANUAL PA00011 – PDF DOWNLOAD

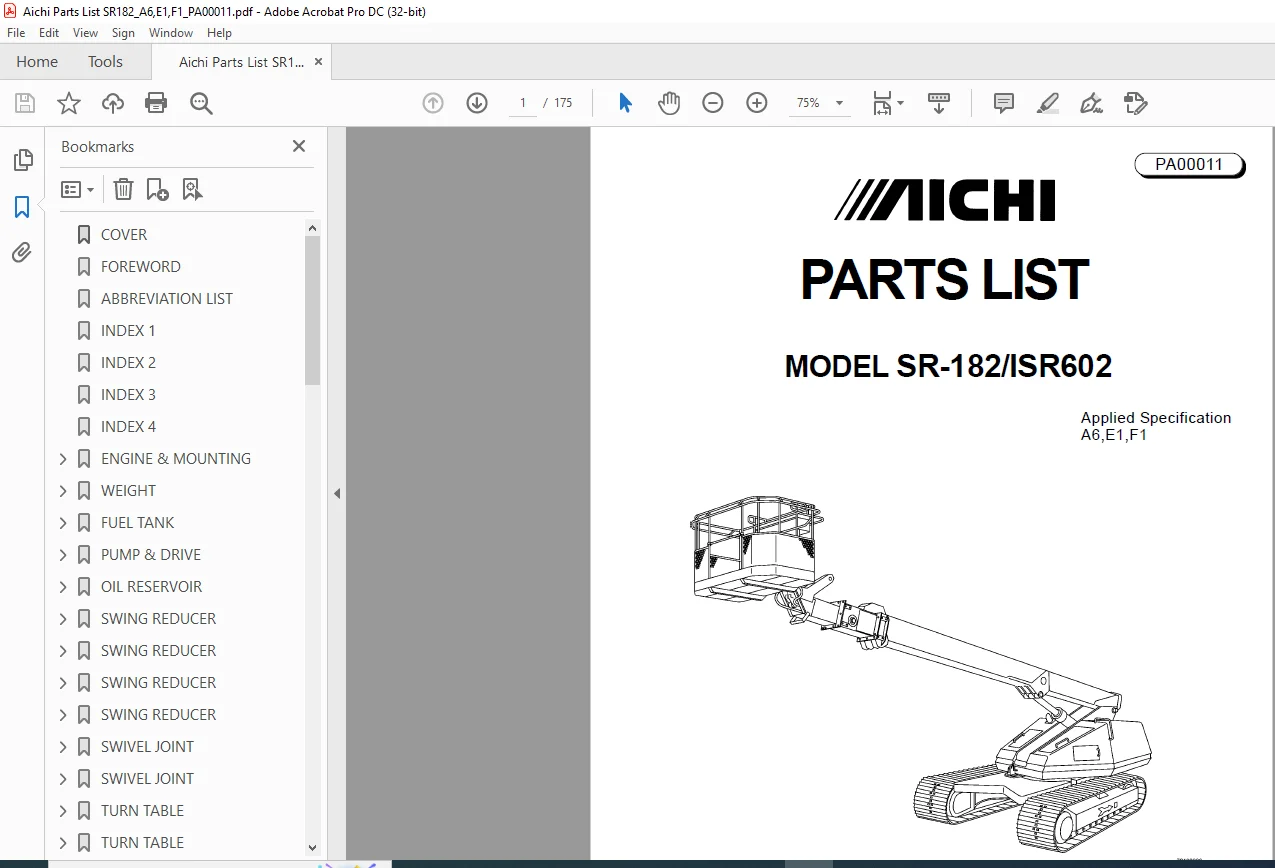

IMAGES PREVIEW OF THE MANUAL:
DESCRIPTION:
Aichi SR-182ISR602 PARTS LIST MANUAL PA00011 – PDF DOWNLOAD
FOREWORD:
This parts list is compiled in the following manner.
The drawing Nos. and the group Nos. are not always consecutive numbers.
When ordering parts, the machine model and serial No. for which the parts are used must be stated in an
order sheet in addition to the parts Nos. and quantity you required.
TABLE OF CONTENTS:
Aichi SR-182ISR602 PARTS LIST MANUAL PA00011 – PDF DOWNLOAD

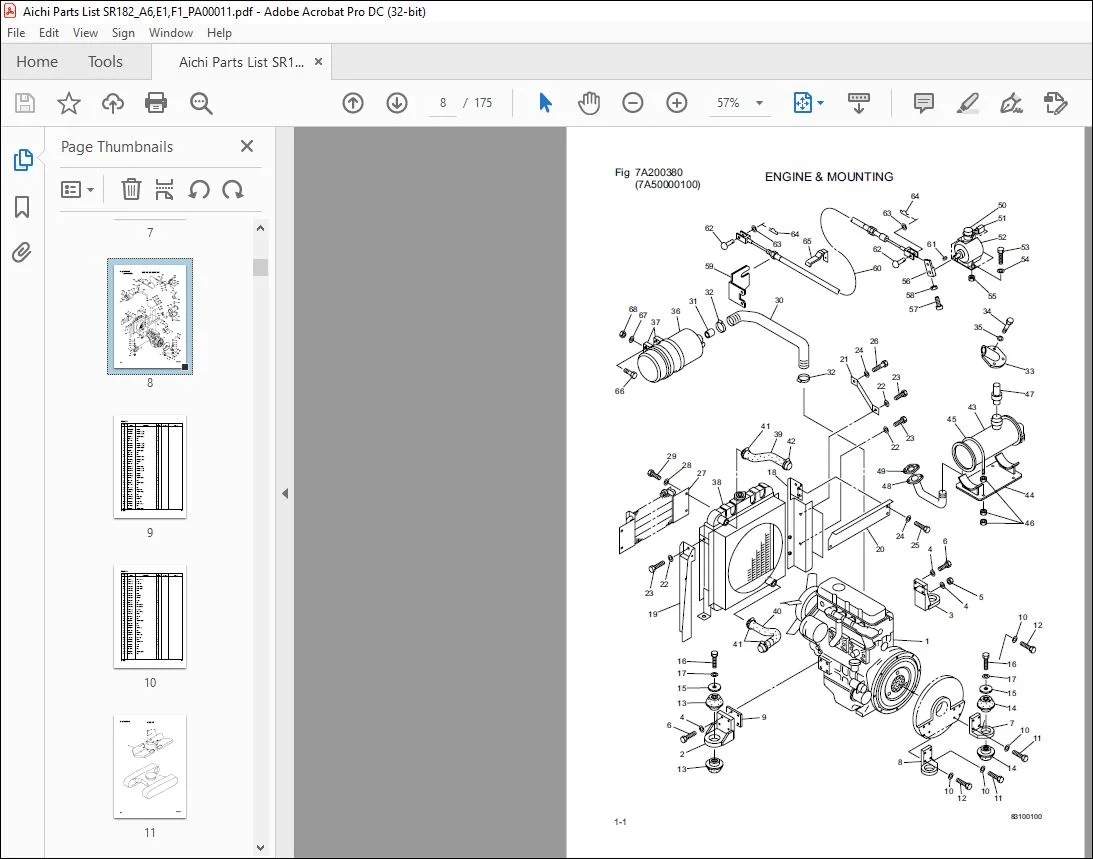

1-1 7A200380 ENGINE & MOUNTING O O O
7A50000100 ENGINECONTROL O O O
2-1 7E905543 WEIGHT O O O
3-1 7B200055 FUEL TANK O O O
4-1 7R003792 PUMP & DRIVE O O O
5-1 7S002740 OIL RESERVOIR O O O
7R50000100 FILTER O O O
7R503840 FILTER O O
6-1 7M001687 SWING REDUCER O
6-3 7M001692 SWING REDUCER O O
6-5 G374010004 REDUCTIONGEAR O
6-7 G374010008 REDUCTIONGEAR O O
7-1 7R103740 SWIVEL JOINT O O O
7-3 40701897 SWIVEL JOINT O O O
8-1 7F000915 TURN TABLE O
8-3 7F000921 TURN TABLE O O
9-1 7F000900 COVER O O O
10-1 7M101651 TURN TABLE BEARING O O O
11-1 7M101665 TURN TABLE BEARING COVER O O O
12-1 7F000908 LOCK SWING O O O
13-1 7K001164 BOOM O O O
14-1 7K001155 BOOMCOVER O O O
Group No. Fig No. Description Remarks
Applied
Specification
A6 E1 F1
15-1 7L101485 BASKET O O O
7L101171 BASKET SLIDER O O O
7L101471 MANUAL BOX O O O
7L101478 BASKET PLATE O O O
16-1 7N504124 LOWER CONTROL BOX O O
7N504182 LOWER CONTROL BOX O
17-1 7N504123 UPPER CONTROL BOX O O O
18-1 7C006440 ELECTRIC PARTS O O O
7W201217 ANGLE LIMITTER O O O
7W600766 EMERGENCYPUMP O O O
7T000710 FOOT SWITCH O O O
7C006392 RECEPTACLE O O
7C006424 RECEPTACLE O
19-1 7W201229 TRAVEL LIMIT O O O
20-1 7T000722 WIRE CUT LIMITTER O O
21-1 7R203810 VALVE O
7R203820 VALVE O
7R203821 VALVE O
21-5 30205213 CONTROLVALVE O O O
21-7 G305020254 PL COVER ASSEMBLY O O O
21-9 G305020255 BODYASSEMBLY O O O
21-11 30205214A CONTROLVALVE O O O
21-13 G305020165 PT COVER ASSEMBLY O O O
21-15 G305020257 BODYASSEMBLY O O O
Group No. Fig No. Description Remarks
Applied
Specification
A6 E1 F1
21-17 MU020065 BODYASSEMBLY O O O
21-19 MU020066 BODYASSEMBLY O O O
21-21 MU020067 BODYASSEMBLY O O O
21-23 30202952A COMBINATIONVALVE O O O
21-25 30203142 PRIORITYVALVE O O O
21-27 30206303A SOLENOIDVALVE O O O
21-29 30202909A DOUBLE PILOT CHECK VALVE O O O
21-31 30205574C SHUTOFFVALVE O O O
21-33 30206215A SOLENOIDVALVE O O
21-35 30202745C SOLENOIDVALVE O
22-1 7R402362 CYLINDER O O O
22-3 30303498E ELEVATION CYLINDER O O O
22-5 3020000001 HOLDINGVALVE O O O
22-7 30303582B EXTENSIONCYLINDER O O O
22-9 30203231A HOLDINGVALVE O O O
22-11 30306241 BALANCECYLINDER(LOWER) O O O
22-13 30306242 BALANCECYLINDER(UPPER) O O O
22-15 MZ022208 PILOTCHECKVALVE O O O
23-1 7S602735 FRAME TUBING O
23-3 7S604422 FRAME TUBING O O
24-1 7S704402-1/4 TURN TABLE TUBING O
24-5 7S704402-2/4 TURN TABLE TUBING O
24-11 7S704402-3/4 TURN TABLE TUBING O
Group No. Fig No. Description Remarks
Applied
Specification
A6 E1 F1
24-13 7S704402-4/4 TURN TABLE TUBING O
24-15 7S704423-1/4 TURN TABLE TUBING O
24-19 7S704423-2/4 TURN TABLE TUBING O
24-23 7S704423-3/4 TURN TABLE TUBING O
24-25 7S704423-4/4 TURN TABLE TUBING O
24-27 7S704427-1/4 TURN TABLE TUBING O
24-33 7S704427-2/4 TURN TABLE TUBING O
24-39 7S704427-3/4 TURN TABLE TUBING O
24-41 7S704427-4/4 TURN TABLE TUBING O
25-1 7S804365 BOOM TUBING O O O
26-1 7S902353 BASKET TUBING O O O
27-1 7Y905718 SAFTY WALK O O O
28-1 7Y605555 DECALS O O
28-3 7Y605681 DECALS O
29-1 7Y705750 ATTACH PARTS O O O
30-1 7M701683 DRIVE UNIT O O O
